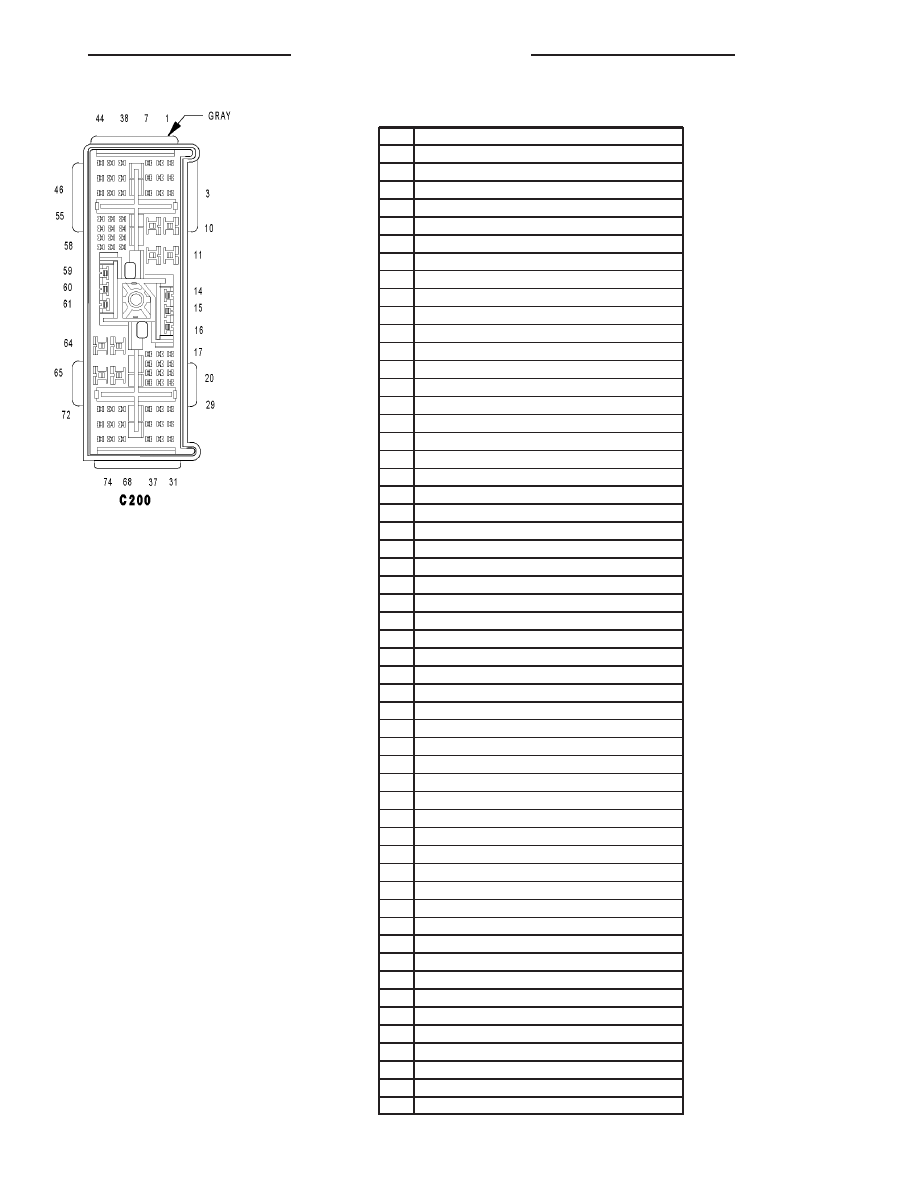

C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC EXCEPT EXPORT)

1

B25 20DG/WT (EXPORT)

2

A106 20LB/RD

3

A108 20LG/RD (POWER MIRROR)

4

C59 22DB/LB (3 ZONE ATC)

4

C152 16LB/LG (3 ZONE MTC)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 22LB (3 ZONE HVAC)

8

C16 20DB/GY (HEATED MIRROR)

9

D17 22WT/DG (3 ZONE ATC)

9

C22 20LB/WT (3 ZONE MTC)

10

C50 12DB/OR (3 ZONE MTC)

10

L13 20WT/YL (EXPORT)

11

C7 12DB

12

C153 12DB/BR (3 ZONE MTC)

12

D23 20WT/BR (RHD)

13

Z408 18BK/LG (MEMORY EXCEPT EXPORT)

13

Z849 12BK/OR (MEMORY EXPORT)

14

A105 16DB/RD (EXCEPT LOWLINE)

15

A114 16GY/RD

16

F306 18DB/PK

17

C169 22DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC)

18

C121 20DB/DG (3 ZONE MTC)

19

P160 20TN/LG (EXPORT)

20

-

21

F2 18PK/YL

22

Q102 18OR/LB (EXCEPT EXPORT)

22

L78 20WT/OR (EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

P64 20TN (LHD MEMORY)

25

R79 20LB/VT (RHD)

26

P65 20TN/VT (LHD MEMORY)

26

R81 20LB/WT (RHD)

27

P66 20TN/LG (RHD MEMORY)

28

P67 20TN/OR (RHD MEMORY)

29

F20 20PK/WT

30

F100 20PK/VT

31

F201 20PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 20LB/PK (3 ZONE MTC)

33

P68 20TN/YL (RHD MEMORY)

34

P69 20TN/WT (LHD MEMORY)

35

R21 20LB/WT (SIDE AIRBAGS)

36

R23 20LB/YL (SIDE AIRBAGS)

37

R22 20WT/LB (SIDE AIRBAGS)

38

R24 20YL/LB (SIDE AIRBAGS)

39

R79 20LB/VT (LHD)

39

D96 20WT/LB (RHD)

40

R80 20VT/LB (LHD)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

40

Z109 20BK/GY (RHD)

41

R81 20LB/WT (LHD)

41

A645 20RD/VT (RHD)

42

R82 20WT/LB (LHD)

42

G945 20VT/DG (RHD)

43

A128 18RD/OR (EXCEPT MEMORY EXCEPT EXPORT)

44

P70 20TN/LB (RHD MEMORY)

45

P71 20TN/DG (LHD MEMORY)

46

P72 20TN/LG (RHD MEMORY)

47

P73 20TN/YL (LHD MEMORY)

48

P74 20TN/DB (RHD MEMORY)

49

P75 20TN/LG (LHD MEMORY)

49

R80 20VT/LB (RHD)

50

P112 22TN/OR (LUXURY/EXCEPT EXPORT)

50

R82 20WT/LB (RHD)

51

P171 20TN/YL (EXPORT)

51

P114 22TN/WT (LUXURY/EXCEPT EXPORT)

52

P7 20LG/DG (HEATED SEATS)

53

P8 22LG/WT (HEATED SEATS)

54

C154 22LB/OR (3 ZONE ATC)

54

C154 20LB/OR (3 ZONE MTC)

55

X156 20GY/LB (EXPORT)

55

X156 18GY/LB (HIGHLINE AUDIO EXCEPT EXPORT)

56

X154 20GY/YL (EXPORT)

56

X154 18GY/YL (HIGHLINE AUDIO EXCEPT EXPORT)

57

P162 20LG/DG (EXPORT)

58

T751 20YL

59

X15 16GY/DG (EXPORT)

60

A701 18BR/RD

61

X3 22DG/VT

62

X153 20DG/YL (LOWLINE AUDIO)

62

X53 20DG (LOWLINE AUDIO/EXPORT)

63

X154 20GY/YL (LOWLINE AUDIO)

63

X54 20GY (LOWLINE AUDIO/EXPORT)

64

X155 20DG/LB (LOWLINE AUDIO)

64

X55 20DG/BR (LOWLINE AUDIO/EXPORT)

65

X156 20GY/BR (LOWLINE AUDIO)

65

X56 20GY/BR (LOWLINE AUDIO/EXPORT)

66

C54 22LB/YL (3 ZONE HVAC)

67

V37 22VT

68

X51 22DG/DB

69

X52 22GY/DB

70

X57 22DG/OR

71

X58 22GY/OR

72

X153 20DG/YL (EXPORT)

72

X153 18DG/YL (HIGHLINE AUDIO EXCEPT EXPORT)

73

K900 20DB/DG

74

X155 20DG/LB (EXPORT)

74

X155 18DG/LB (HIGHLINE AUDIO EXCEPT EXPORT)

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

RS

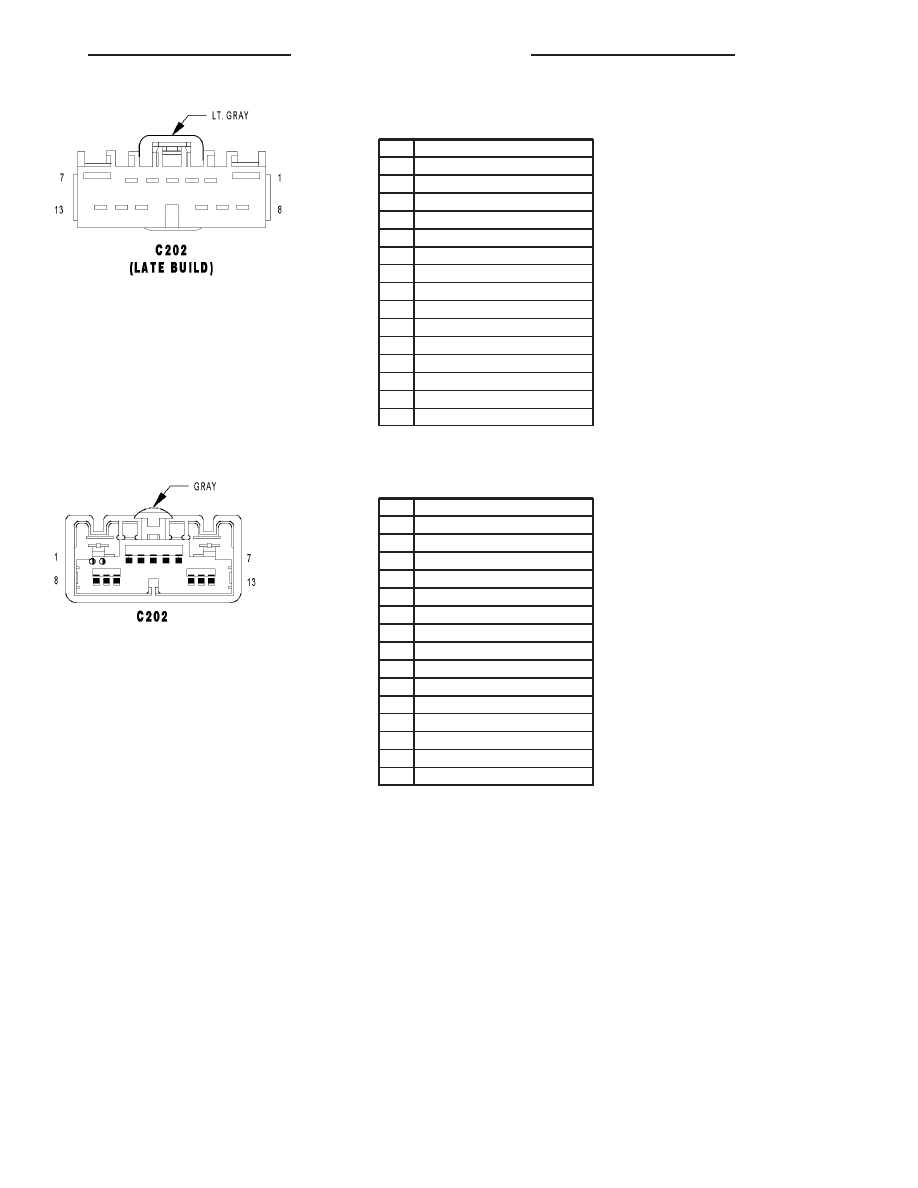

C202 (LATE BUILD) - LT. GRAY (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/LG

2

C56 22DB/VT (ATC LHD)

2

C56 22DB/LB (ATC RHD)

2

C34 22DB/LB (MTC)

3

C32 22DB/TN

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/LG

7

C7 12DB (ATC)

8

C132 22DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 22LB/WT (ATC)

11

C135 33DB/GY (ATC)

12

C21 22LB

13

C121 20DB/DG

C202 - GRAY (HVAC SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR (ATC)

2

C56 20DB/LB (ATC)

2

C34 20DB/LB (MTC)

3

C32 20DB/TN

4

C33 20LB/BR

5

C61 20DB/LG (ATC)

5

C61 20LB/WT (MTC)

6

C35 20LB/OR

7

C7 12DB (ATC)

8

C132 20DB/YL (ATC)

9

C133 20DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20DB/LG

13

C121 20DB/DG

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

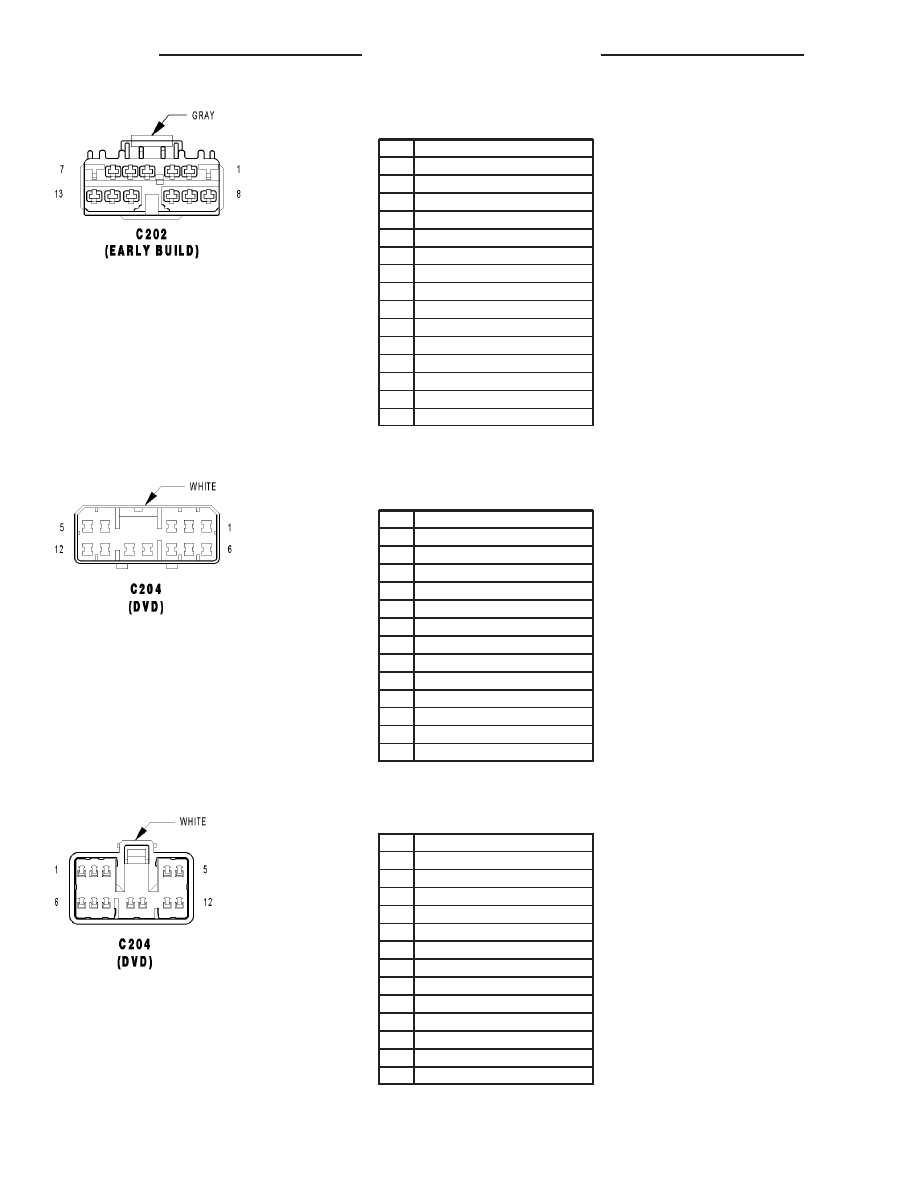

C202 (EARLY BUILD) - GRAY (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/LG

2

C56 22DB/VT (ATC LHD)

2

C56 22DB/LB (ATC RHD)

2

C34 22DB/LB (MTC)

3

C32 22DB/TN

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/LG

7

C7 12DB (ATC)

8

C132 22DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 22LB/WT (ATC)

11

C135 22DB/GY (ATC)

12

C21 22LB

13

C121 20DB/DG

C204 (DVD) - WHITE (DVD SCREEN JUMPER

SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

X963 22WT

4

X961 22GY/OR

5

X211 20YL/GY

6

X114 20GY/LB

7

X955 22BK/GY

7

X955 22BK/GY

8

-

9

X555 20VT/OR

10

X530 20GY/DB

11

X960 22GY/WT

12

X962 22DG/WT

C204 (DVD) - WHITE (DVD/CD CHANGER SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

X963 22WT

4

X961 22GY/OR

5

X211 20YL/GY

6

X114 20GY/LB

7

X955 22

7

X955 22

8

-

9

X555 20VT/OR

10

X530 20GY/DB

11

X960 22GY/WT

12

X962 22DG/WT
