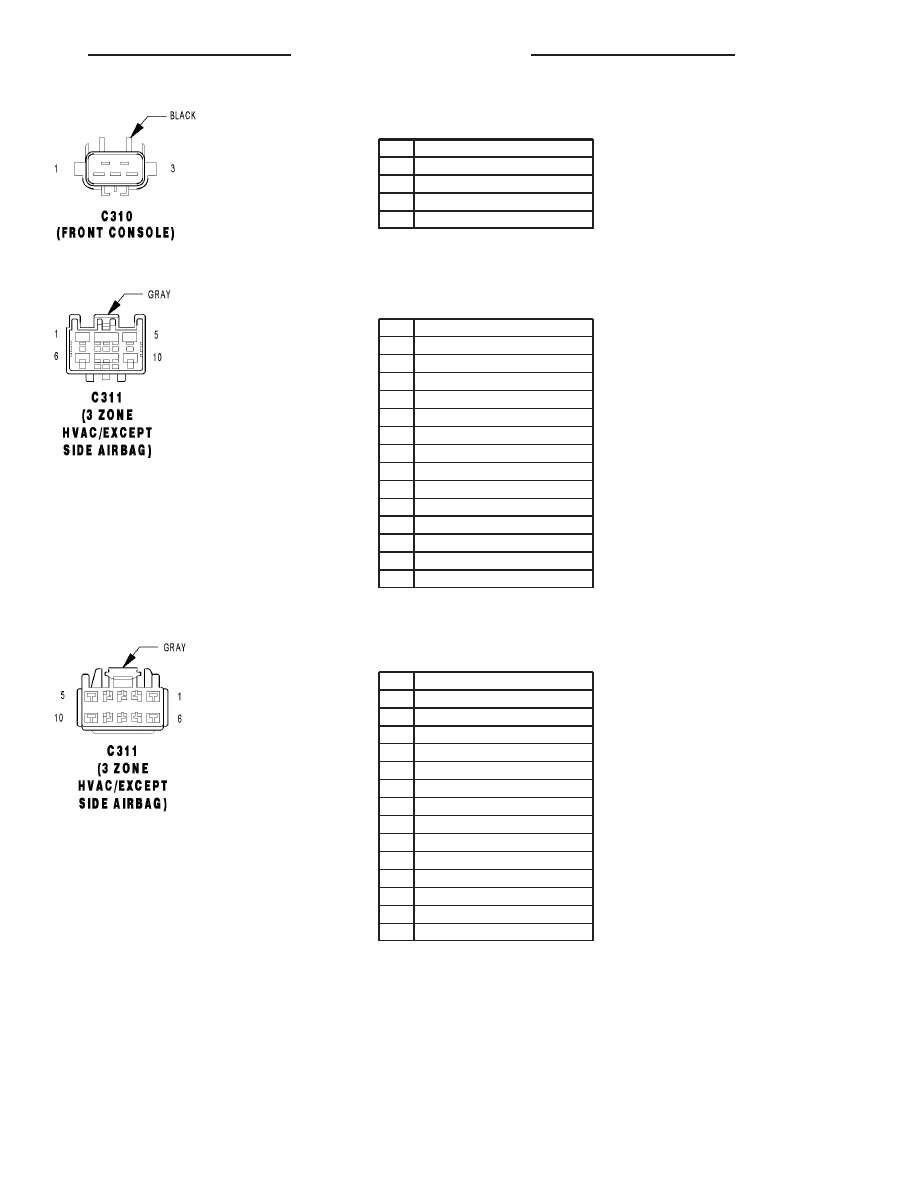

C310 (FRONT CONSOLE) - BLACK (FRONT CON-

SOLE SIDE)

CAV

CIRCUIT

1

Z746 16BK

1

Z746 16BK

2

M27 18OR

3

A105 16RD

C311 (3 ZONE HVAC/EXCEPT SIDE AIRBAG) -

GRAY (BODY SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 20WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 20WT/DG (ATC)

4

C22 20LB/WT (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

C311 (3 ZONE HVAC/EXCEPT SIDE AIRBAG) -

GRAY (REAR A/C JUMPER SIDE)

CAV

CIRCUIT

1

C153 12 DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 22WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 22WT/DG (ATC)

4

C22 20LB/DB (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

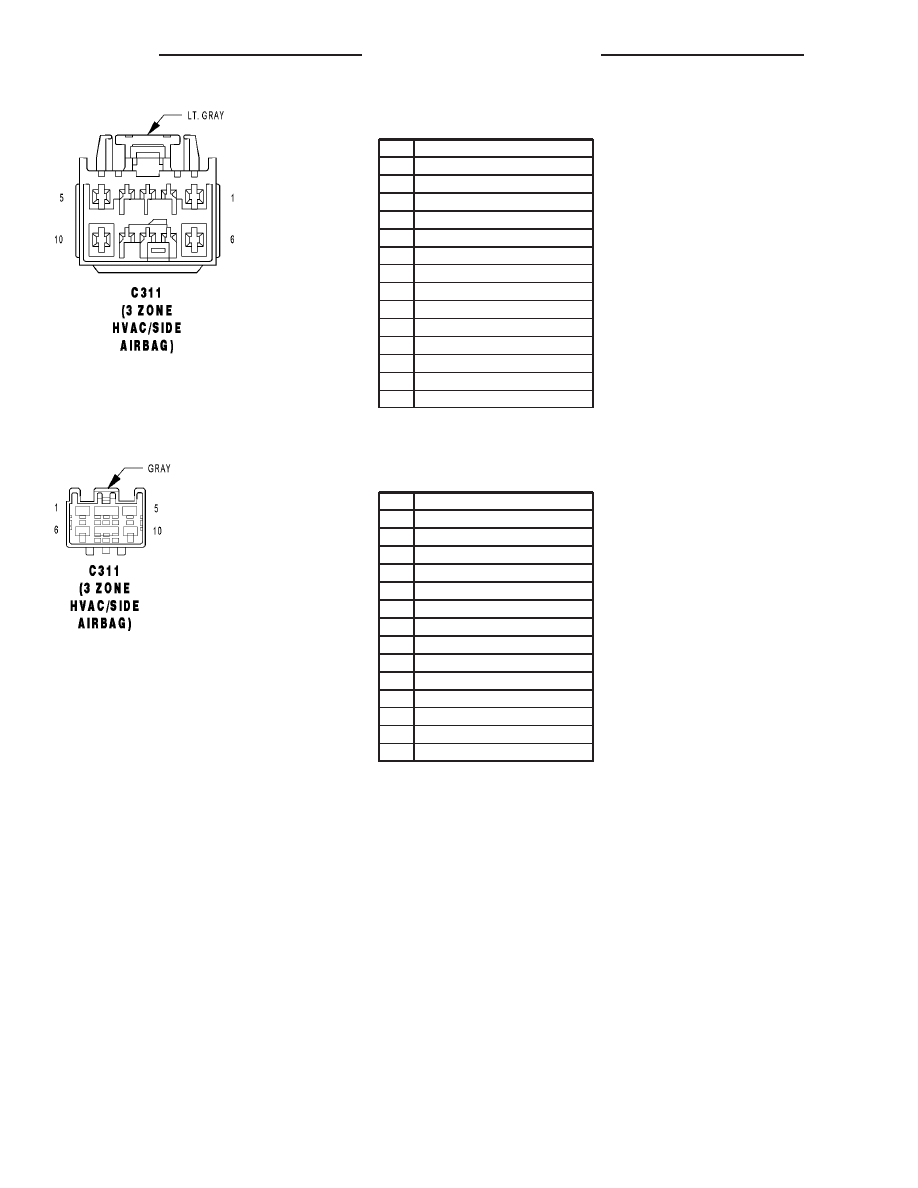

C311 (3 ZONE HVAC/SIDE AIRBAG) - LT. GRAY

(BODY SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 20WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 20WT/DG (ATC)

4

C22 20LB/WT (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

C311 (3 ZONE HVAC/SIDE AIRBAG) - GRAY

(REAR A/C JUMPER SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (MTC)

2

F504 20GY/PK (ATC)

2

F850 20LB/PK (MTC)

3

D22 22WT/TN (ATC)

3

C121 20DB/DG (MTC)

4

D17 22WT/DG (ATC)

4

C22 20LB/DB (MTC)

5

C151 18LB/DG (MTC)

6

-

7

C152 16LB/LG (MTC)

8

E10 20OR/DG

9

Z27 18BK/DG (ATC)

9

Z409 20BK/OR (MTC)

10

C50 12DB/OR (MTC)

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

RS

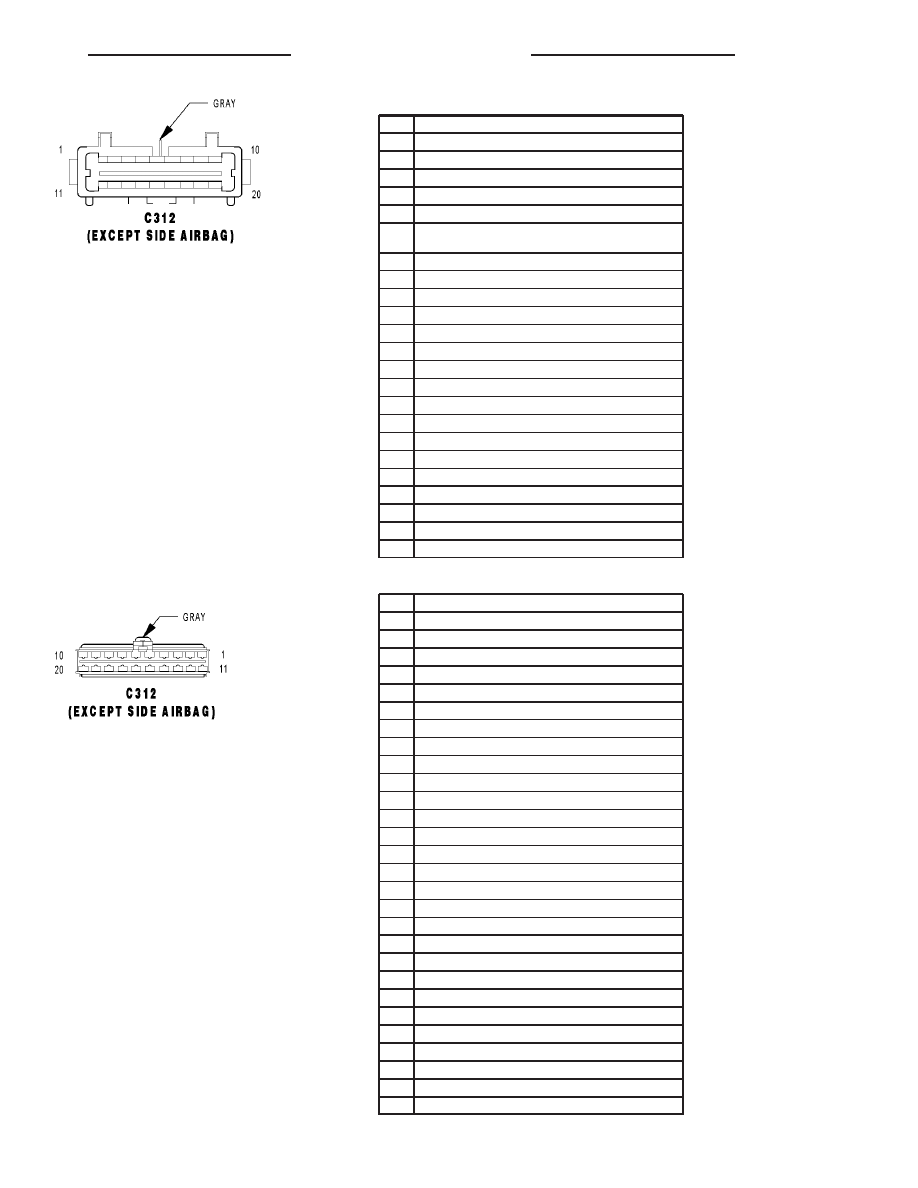

C312 (EXCEPT SIDE AIRBAG) - GRAY (BODY SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

1

M27 20YL/LB (FRONT CONSOLE)

2

M22 20YL/OR

3

G23 22VT/DB (POWER SLIDING DOOR)

4

G25 22VT/TN (HIGHLINE)

5

D25 20WT/VT (DRIVER SIDE POWER SLIDING DOOR/EX-
CEPT EXPORT)

5

D25 20WT/VT (HIGHLINE)

6

A114 18GY/RD (HIGHLINE)

7

F503 20WT/PK (HIGHLINE)

8

X777 20DG/GY (PARKTRONICS)

9

P112 22TN/OR (LUXURY)

10

P114 22TN/WT (LUXURY)

11

M21 20YL/BR

12

Z837 20BK/WT

12

Z113 20BK/WT (HIGHLINE)

13

Z13 20BK/WT

14

Z113 20BK/WT (HIGHLINE)

15

Q3 20OR/TN (SUNROOF)

16

Q4 20OR/YL (SUNROOF)

17

Q5 20OR/LB (SUNROOF)

18

Z171 20BK/GY (PARKTRONICS)

19

D777 20WT/GY (PARKTRONICS)

20

-

C312 (EXCEPT SIDE AIRBAG) - GRAY (HEADLINER SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

1

M27 20YL/LB (EXCEPT BASE)

2

M22 20YL/OR

3

G23 22VT/DB

3

G23 20VT/DB (EXCEPT BASE)

4

G25 22VT/TN

4

G25 20VT/TN (EXCEPT BASE)

5

D25 20WT/VT (EXCEPT BASE)

6

A114 20GY/RD (EXCEPT BASE)

7

F503 20BK/PK

7

F503 20WT/PK (EXCEPT BASE)

8

X777 20DG/GY (PARKTRONICS)

9

P112 22BK/OR (LUXURY)

10

P114 22BK/LB (LUXURY)

11

M21 20YL/BR

12

Z837 20BK/OR

12

Z327 20BK/OR

12

Z137 20BK/LB (EXCEPT BASE)

13

Z13 20BK/WT (EXCEPT BASE)

14

Z113 20BK/DB (EXCEPT BASE)

14

Z113 20BK/WT (EXPORT)

14

Z113 20BK (LUXURY)

15

Q3 20OR/TN

16

Q4 20OR/YL

17

Q5 20OR/LB

18

Z171 20BK/GY (PARKTRONICS)

19

D777 20WT/GY (PARKTRONICS)

20

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

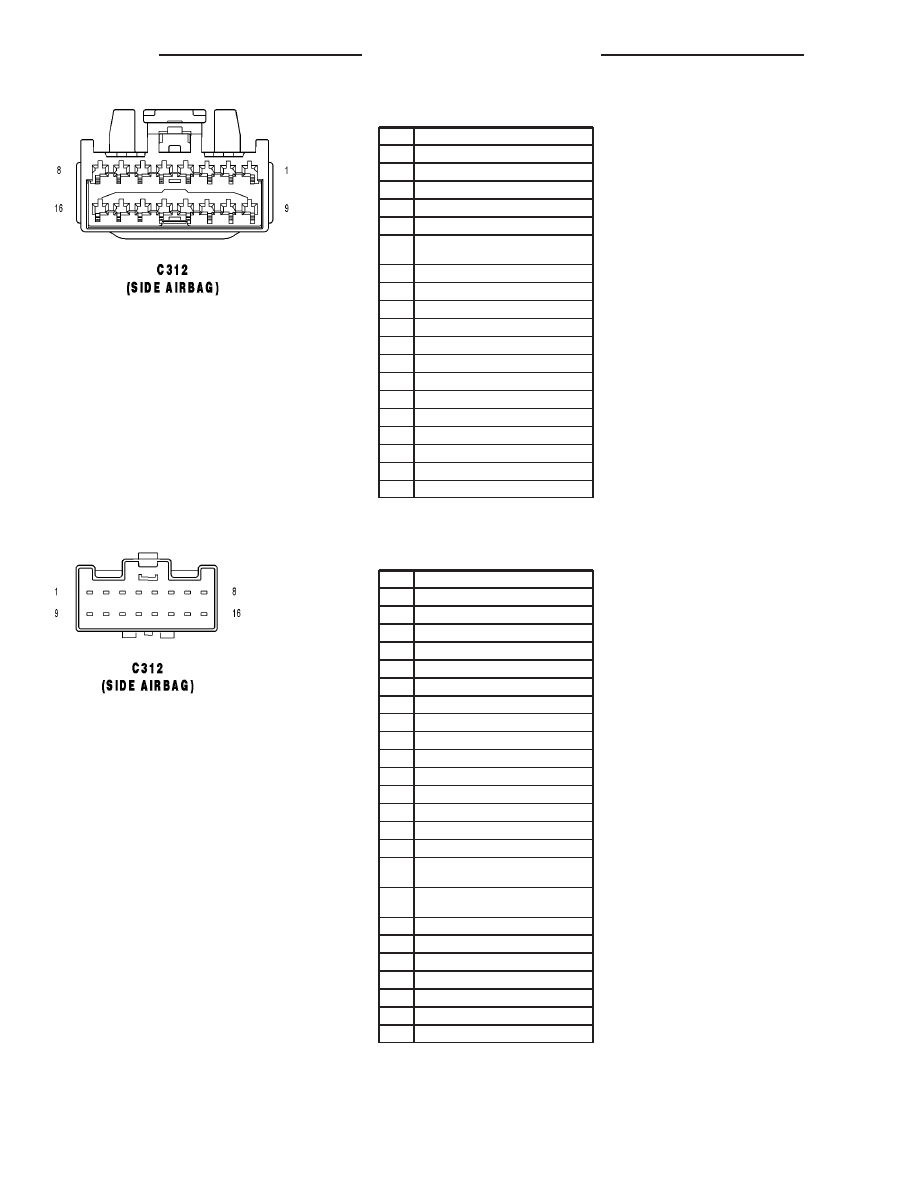

C312 (SIDE AIRBAG) - (BODY SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

1

M27 20YL/LB (FRONT CONSOLE)

2

M22 20YL/OR

3

G23 22VT/DB (POWER SLIDING DOOR)

4

G25 22VT/TN (HIGHLINE)

5

D25 20WT/VT (DRIVER SIDE POWER
SLIDING DOOR/EXCEPT EXPORT)

5

D25 20WT/VT (HIGHLINE)

6

A114 18GY/RD (HIGHLINE)

7

F503 20WT/PK (HIGHLINE)

8

X777 20DG/GY (PARKTRONICS)

9

P112 22TN/OR (LUXURY)

10

P114 22TN/WT (LUXURY)

11

M21 20YL/BR

12

Z837 20BK/WT

12

Z113 20BK/WT (EXCEPT BASE)

13

Z13 20BK/WT

14

Z113 20BK/WT (EXCEPT BASE)

15

Z171 20BK/GY (PARKTRONICS)

16

D777 20WT/GY (PARKTRONICS)

C312 (SIDE AIRBAG) - (HEADLINER SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

1

M27 20YL/LB (EXCEPT BASE)

2

M22 20YL/OR

3

G23 20VT/DB (EXCEPT BASE)

3

G23 22VT/DB (PREMIUM/LUXURY)

4

G25 20VT/TN (EXCEPT BASE)

4

G25 22VT/TN (PREMIUM/LUXURY)

5

D25 20WT/VT (EXCEPT BASE)

6

A114 20GY/RD (EXCEPT BASE)

7

F503 20WT/PK (EXCEPT BASE)

7

F503 20BK/PK (PREMIUM/LUXURY)

8

X777 20DG/GY (PARKTRONICS)

9

P112 22BK/OR (LUXURY)

10

P114 22BK/LB (LUXURY)

11

M21 20YL/BR

12

Z837 20BK/OR (EXCEPT BASE/EXCEPT
EXPORT)

12

Z327 20BK/OR (EXCEPT BASE/EXCEPT
EXPORT)

12

Z137 20BK/LB (EXPORT/BASE)

13

Z13 20BK/WT (EXCEPT BASE)

14

Z113 20BK/DB (EXCEPT BASE)

14

Z113 20BK/WT (EXPORT)

14

Z113 20BK (LUXURY)

15

Z171 20BK/GY (PARKTRONICS)

16

D777 20WT/GY (PARKTRONICS)

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS
