Chrysler RG Voyager. Manual - part 881

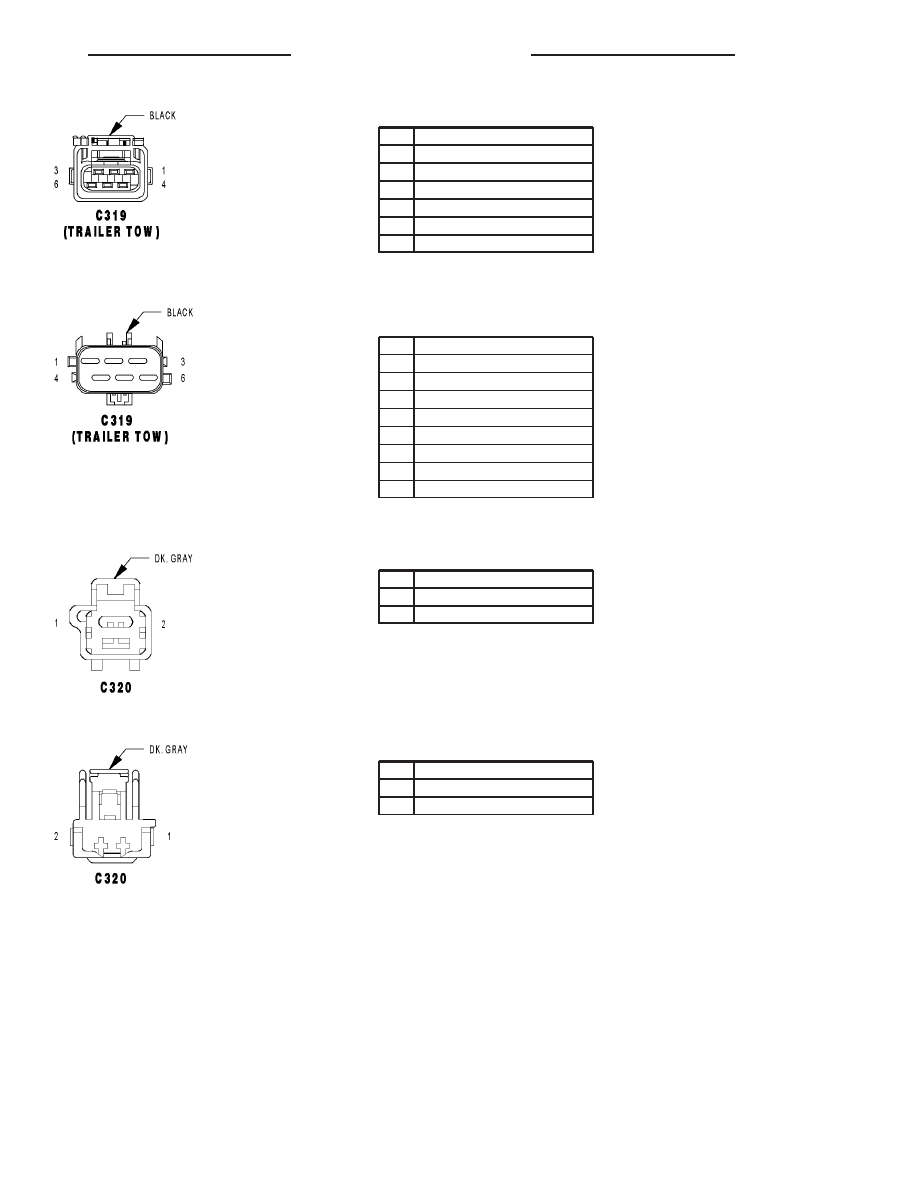

C319 (TRAILER TOW) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L62 18WT/BR

2

-

3

L78 18WT/TN

4

L1 18WT/LG

5

Z362 18BK/BR

6

-

C319 (TRAILER TOW) - BLACK (RIGHT HAR-

NESS SIDE)

CAV

CIRCUIT

1

L62 18WT/BR

1

L62 18LG

2

-

3

L78 18WT/TN

4

L1 18WT/PK

5

Z362 18WT

5

Z362 18BR/OR

6

-

C320 - DK. GRAY (POWER SEAT JUMPER SIDE)

CAV

CIRCUIT

1

Z849 14BK/OR

2

A210 14OR/RD

C320 - DK. GRAY (SEAT SIDE)

CAV

CIRCUIT

1

Z849 14BK/OR

2

A210 14OR/RD

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

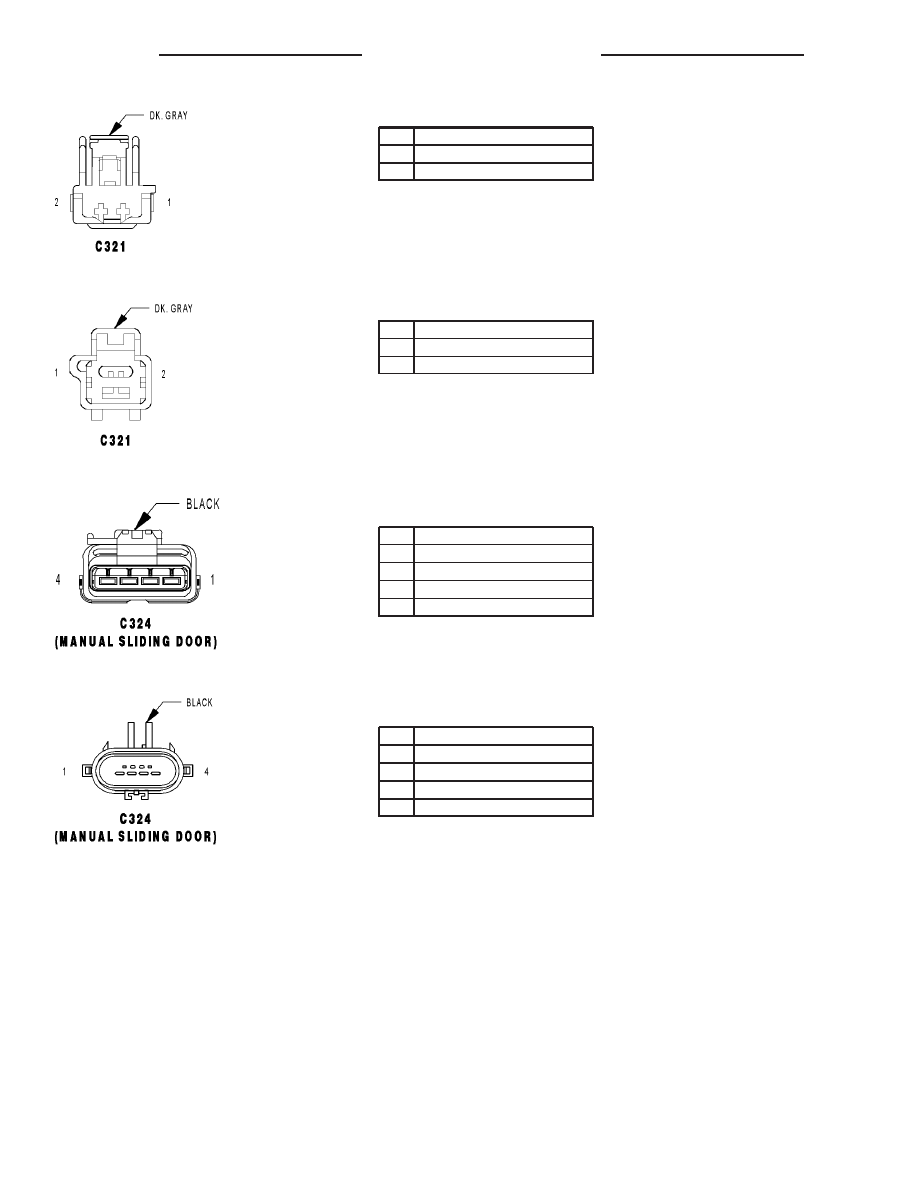

C321 - DK. GRAY (SEAT SIDE)

CAV

CIRCUIT

1

Z848 18BK/OR

2

A210 14OR/RD

C321 - DK. GRAY (POWER SEAT JUMPER SIDE)

CAV

CIRCUIT

1

Z848 14BK/OR

2

A210 14OR/RD

C324 (MANUAL SLIDING DOOR) - BLACK (LEFT

DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C324 (MANUAL SLIDING DOOR) - BLACK (LEFT

MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P5 20BK/DB

2

P32 20BK/TN

3

G77 20BK/DG

4

Z77 20BK

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

RS

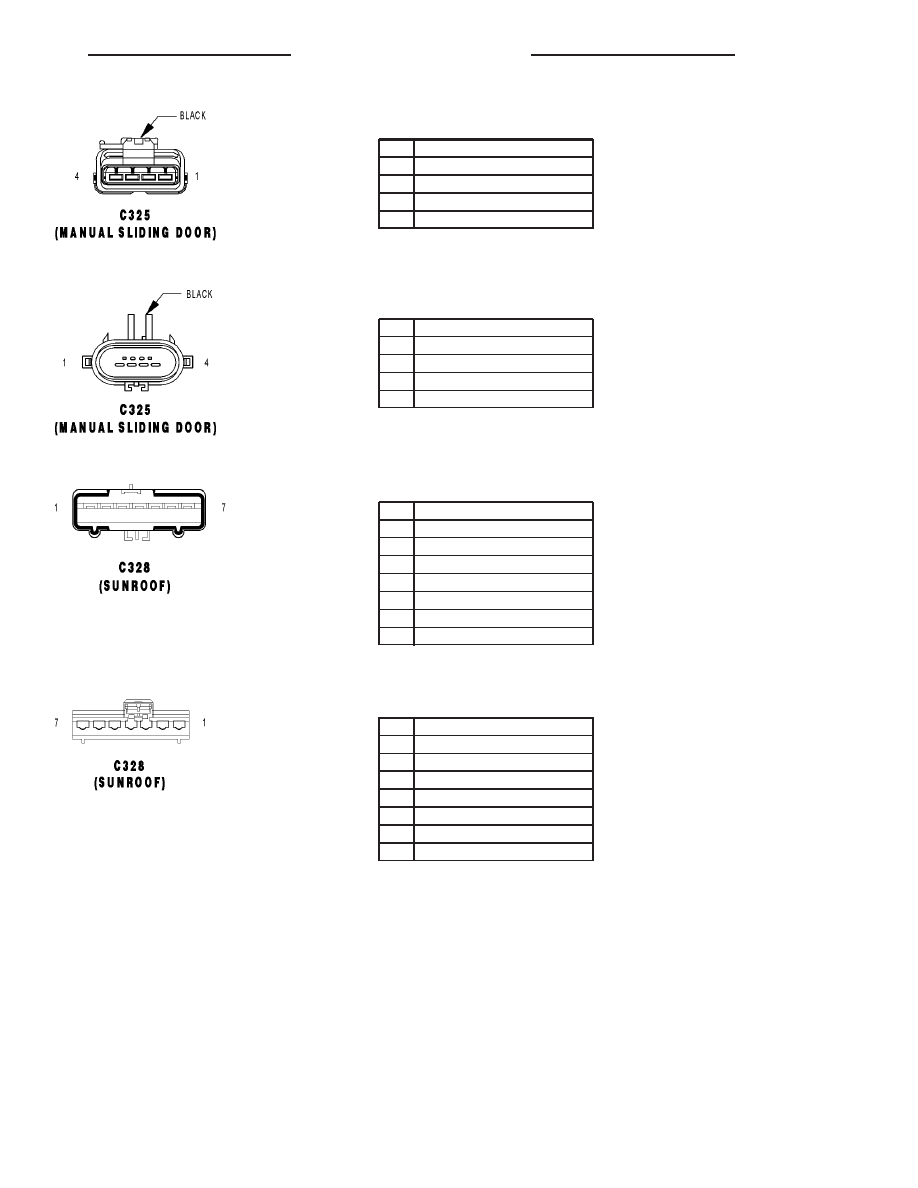

C325 (MANUAL SLIDING DOOR) - BLACK

(RIGHT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C325 (MANUAL SLIDING DOOR) - BLACK

(RIGHT MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C328 (SUNROOF) - (BODY SIDE)

CAV

CIRCUIT

1

Q3 20OR/TN

2

Q5 20OR/LB

3

Q4 20OR/YL

4

F302 18GY/PK

5

A115 12YL/RD

6

Z138 12BK/DB

7

-

C328 (SUNROOF) - (SUNROOF SIDE)

CAV

CIRCUIT

1

Q3 20OR/TN

2

Q5 20OR/LB

3

Q4 20OR/YL

4

F302 18GY/PK

5

A115 14YL/RD

6

Z138 14BK/DB

7

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

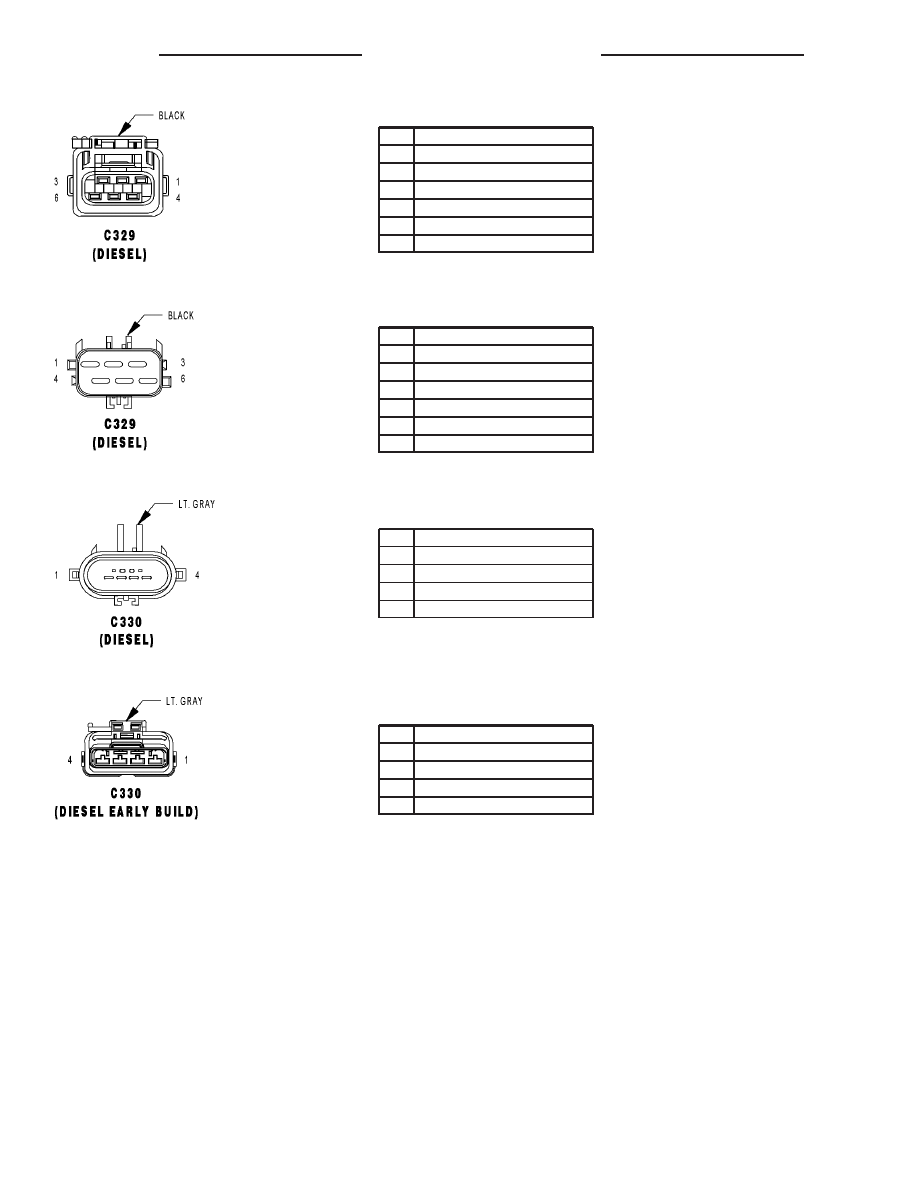

C329 (DIESEL) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

N2 18DB/YL

2

Z201 18BK/OR

3

N1 16DB/OR

4

Z201 18BK/OR

5

F853 20LG/PK

6

K900 18DB/DG

C329 (DIESEL) - BLACK (LIFT PUMP SIDE)

CAV

CIRCUIT

1

N2 18OR

2

Z201 18OR

3

N1 16RD

4

Z201 18RD

5

F853 20RD

6

K900 18RD

C330 (DIESEL) - LT. GRAY (CABIN HEATER

JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT

4

Z149 16BK/DB

C330 (DIESEL EARLY BUILD) - LT. GRAY (POW-

ERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/DG

4

Z149 16BK/DB

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

RS
