23



12 Replacement of Starter

12.1



Needed tools and auxiliary materials

A  set  of  open  end  wrenches  and  a  set  of
sleeve wrenches.

12.2



Removal

1)



Dismantle  the  conductor  of  engine  oil
dipstick.  Loosen  the  bolts  connecting
the  engine  oil  dipstick  with  cylinder
block and intake manifold.

Note:  After  pulling  out  the  conductor  of
engine  oil  dipstick,  you  should  immediately
use  clean  gauze  to  block  up  the  hole  in  the
cylinder  block  in  order  to  prevent  outer
substances entering into the cylinder block.

2)



Loosen  the  two  bolts  connecting  the
starter and transmission.

3)



Take  out  the  starter  and  remove  the
electric plugs of it.

12.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.

13 Replacement of Oil Filter

13.1



Needed tools and auxiliary materials

Special tools for oil replacement, engine oil.

13.2



Removal

Use  special  tool  to  clamp  the  oil  filter,  and
rotate it counterclockwise to dismantle it.

13.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.  Please  fill  adequate  engine  oil  after
assembling the oil filter.





24

CHAPTER III    ENGINE BLOCK

SECTION I ENGINE CYLINDER HEAD

1. Structure Diagram





















































1. Pad-Intake Manifold

2. Intake Manifold Assembly

3. Hexagonal Flange Bolt

4. Throttle Valve Assembly

5. Gasket-Throttle Body Assembly

6. Oil Injector Assembly

7. Fuel Delivery Pipe Assembly

8. CBR Position Sensor

9. Bracket-Actuator

10. Actuator

11. Rocker 2-CBR System

4

8

7

6

2

12

10

1

3

5

9

11



25

12. Rocker 1

—CBR System



26



































































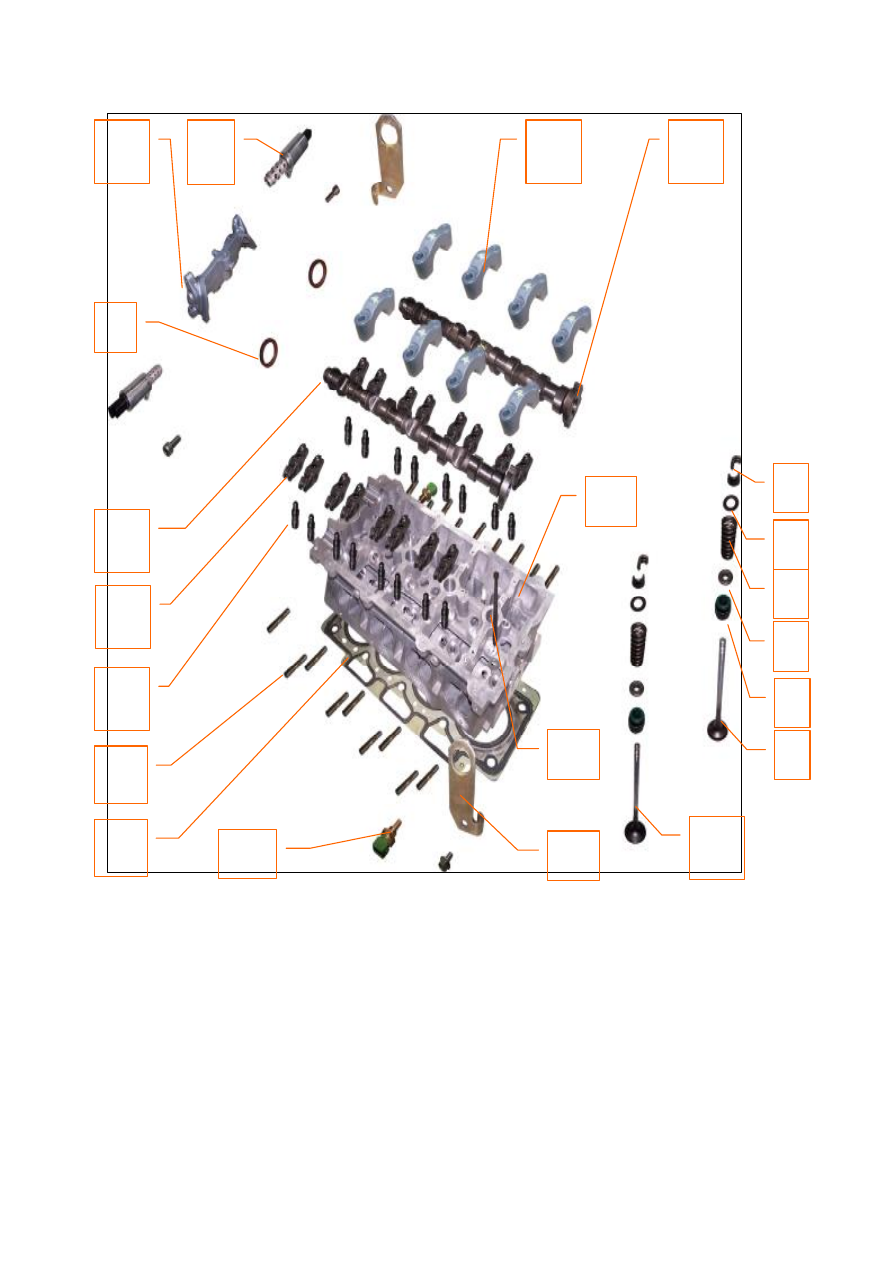

1. Intake Valve
2. Valve Oil Seal
3. Spring Seat
4. Valve Spring
5. Spring Retainer
6. Keeper
7. Exhaust Valve
8. Intake Camshaft Assembly
9. Bearing Cap Assembly
10. Control Valve-Camshaft Phaser Assembly
11. First Bearing Cap Assembly

12. Front Camshaft Oil Seal
13. Exhaust Camshaft Assembly
14. Rocker Assembly
15. Hydraulic Tappet Assembly
16. Stud Bolt (9 Bars)
17. Cylinder Head Gasket
18. Temperature Sensor
19. Engine Hanger
20. Cylinder head Bolt
21. CBR Cylinder head Assembly

11

15

14

13

8

9

10

17

7

18

1

5

4

3

2

6

12

16

19

20

21
