27



2. Maintenance

2.1



Replace  intake  manifold,  CBR  control
valve plate, delivery pipe, oil injector

2.1.1



Needed tools and auxiliary materials

Ratchet  wheel,  ratchet  rod,  10#  sleeve  and
crosshead screwdriver

2.1.2



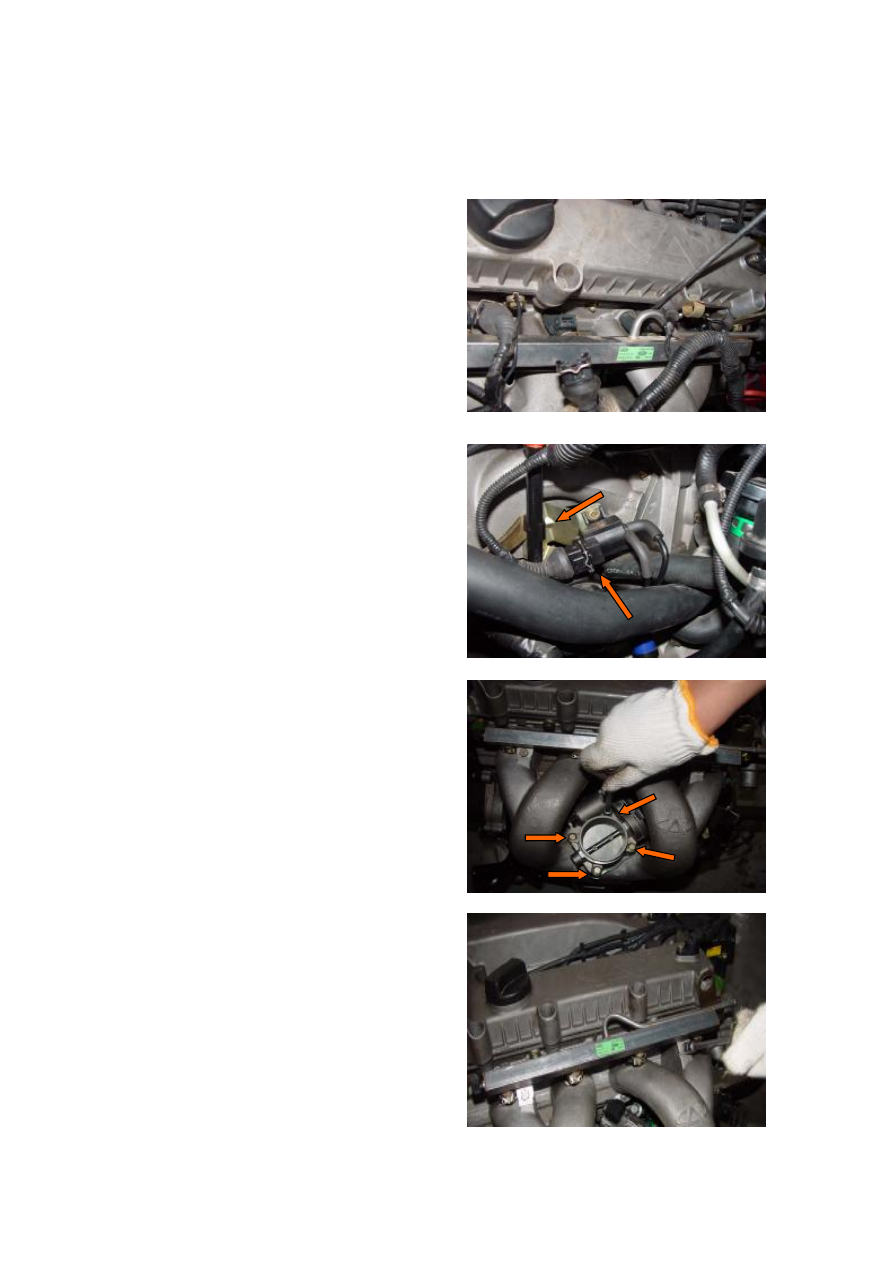

Process of removal

1)



Put the ignition key at the OFF position.

2)



Loosen the oil injector plug.





3)



Loosen the electric plug of CBR control
valve,

and

dismantle

the

bolts

connecting  the  engine  oil  dipstick  and
intake manifold.



4)



Loosen the  clamp  at the  connection  end
of air intake hose and valve body.



5)



Dismantle  the  connecting  bolts  of  valve
body, and take out the valve body.







6)



Loosen the joint of oil intake pipe.





7)



Dismantle  the  fixed  nut  of  intake
manifold,  and  remove  the  intake
manifold.













28



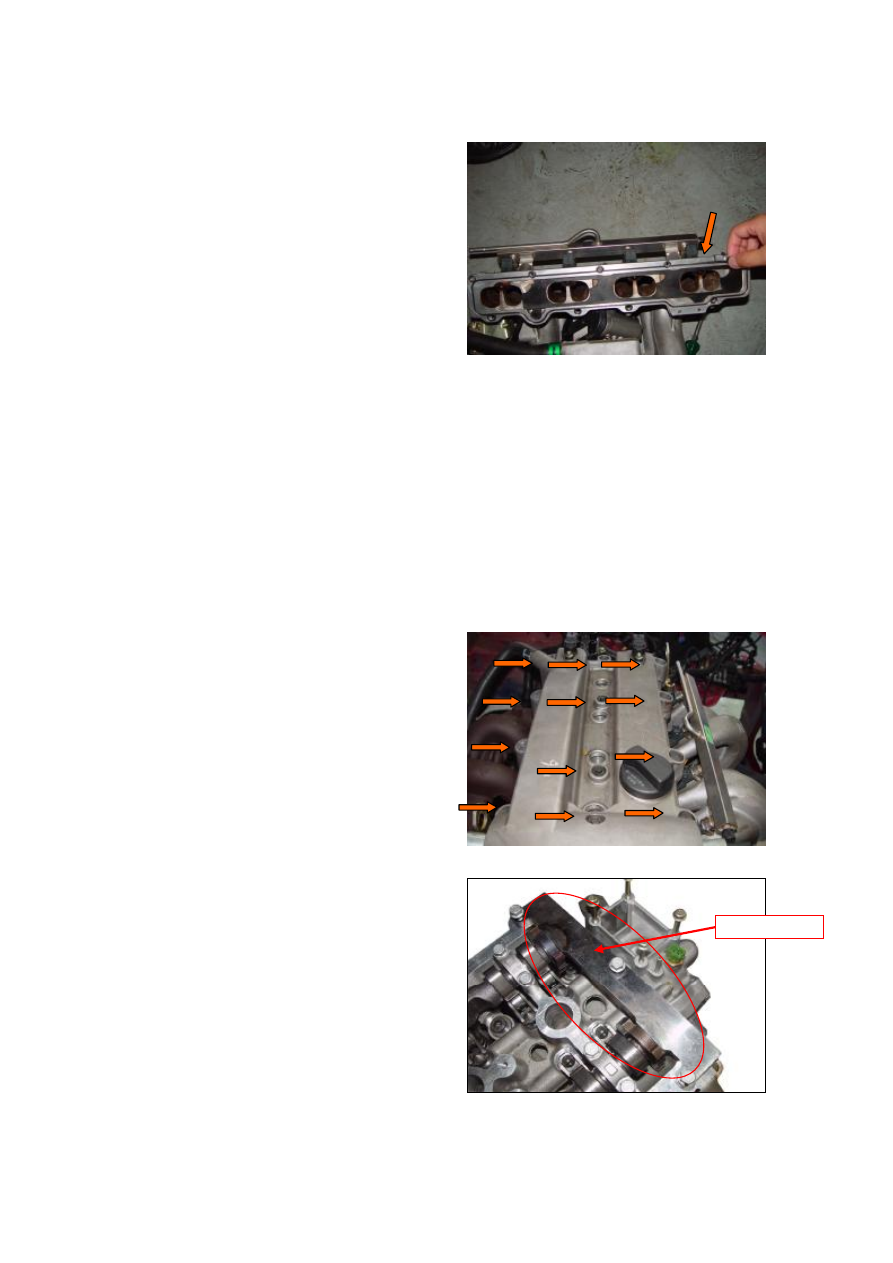

2.1.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

Note:  Pay  more  attention  to  the  position  of
seal ring. There is a slot at the arrow pointing
position.





2.2



Replace  camshaft,  bearing  bushing,
valve and valve oil seal

2.2.1



Needed tools and auxiliary materials

Special  tool  for  valve  oil  seal,  engine
lubricant,  a  set  of  sleeve  tools  and  one
adjustable  wrench,  special  timing  tool,  a  set
of allen wrenches.

2.2.2



Removal

1)



Dismantle  the  dynamo  belt  (detailed
methods  are  shown  in  the  “removal  of
dynamo belt ”).

2)



Dismantle  the  timing  belt  (detailed
method  are  shown  in  the  “  replacement
of  engine  timing  belt  and  timing
calibration”.

3)



Dismantle  the  engine  valve  chamber
cover.



4)

Clamp  the  engine  timing  special  tool,
the camshaft tool  into the camshaft slot,
and use bolts to fix it.









Camshaft Tool



29



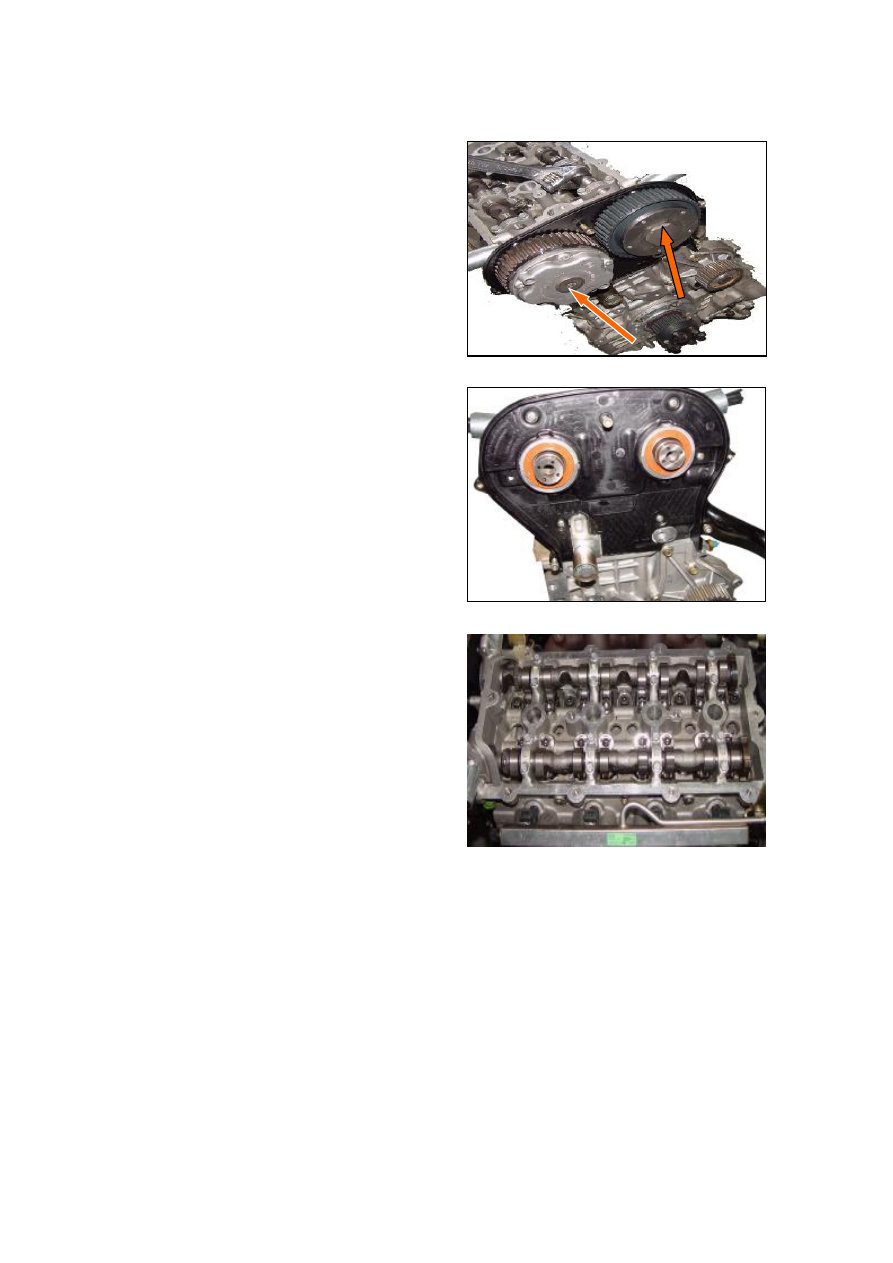

5)

Use  torque  wrench  to  remove  the  air
intake and exhaust camshaft pulleys.





6)

Dismantle the back cover of timing belt.



7)

Dismantle  the  air  intake  and  exhaust
camshaft bearing caps in turn, and place
them well in order.

Note:  The  second,  third,  fourth  and  fifth
camshaft bearing caps are marked with I1, I2,
I3, I4  (E1,  E2,  E3, E4),  which  stands  for the
corresponding  bearing  cap  of  1,  2,  3,  4
cylinder respectively.

8)

Take  out  the  camshaft  and  hydraulic
tappet.

9)

Dismantle  the  valve  spring.  Use  special
tool to dismantle the valve spring.

10)  Use  special  valve  oil  seal  tool  to

dismantle the old valve oil seal.













30



2.2.3



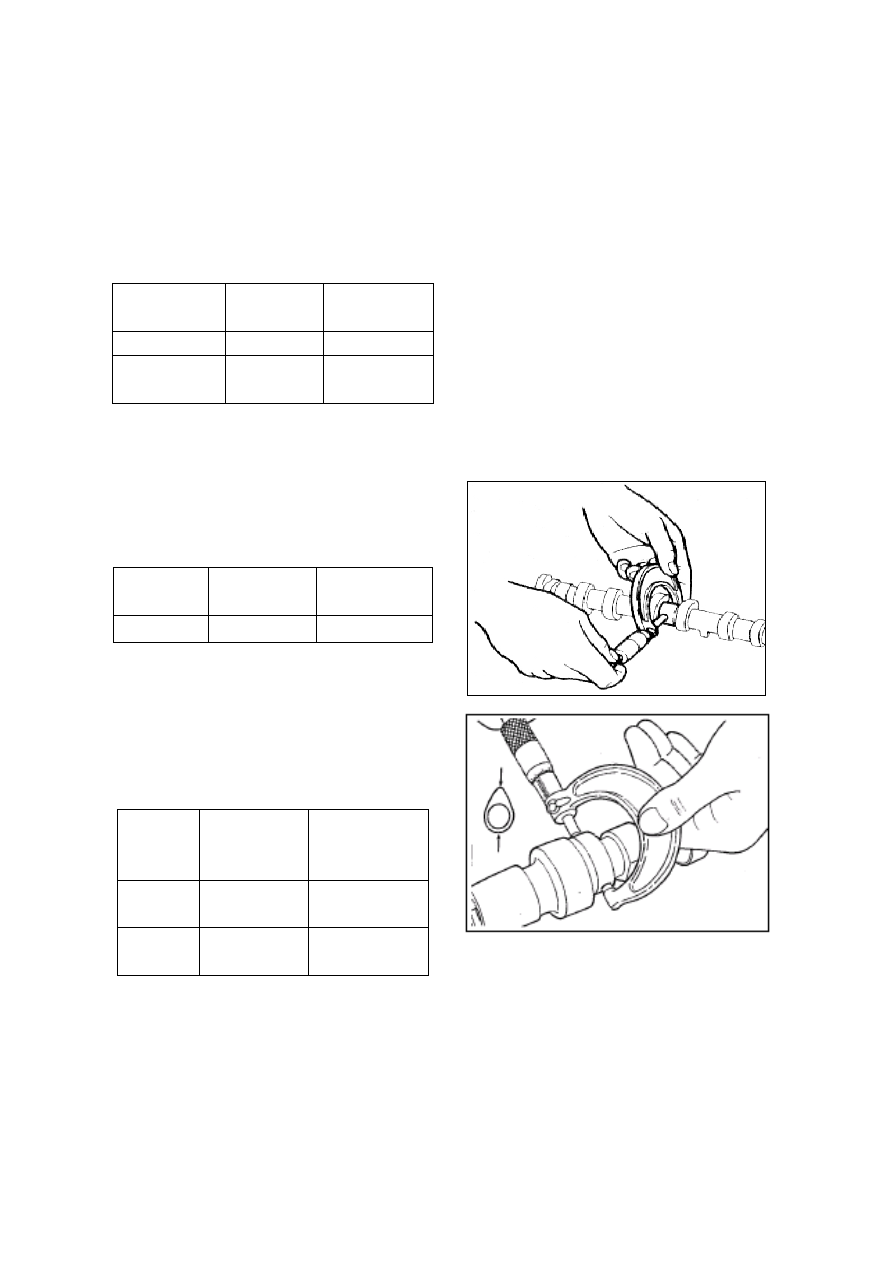

Check

1)



Check the valve spring.

Use  caliper  rule  to  check  the  free  length  of
valve  spring  and  the  length  specified  in
special pressure.



Standard

Value(mm)

Limit

value(mm)

Free length

47.7



Length of

620N

32



Replace  with  the  new  valve  spring  if  the
measured value exceeds the limit value.



2)



Check camshaft

Use  micrometer  caliper  to  measure  the
diameter of camshaft.



Standard

value(mm)

Limit value

(mm)

Diameter

0.15

0.20

Replace  with  the  new  camshaft  if  the
measured value exceeds the limit value.



3)



Check the camshaft

Use micrometer caliper to measure the length
of camshaft.



Standard

value (mm)

Limit value

（mm）

Intake

camshaft

0.15

0.20

Exhaust

camshaft

0.15

0.20

Replace  with  the  new  camshaft  if  the
measured value exceeds the limit value.
