Chery Fora (Elara A520). Manual - part 40



19



4.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

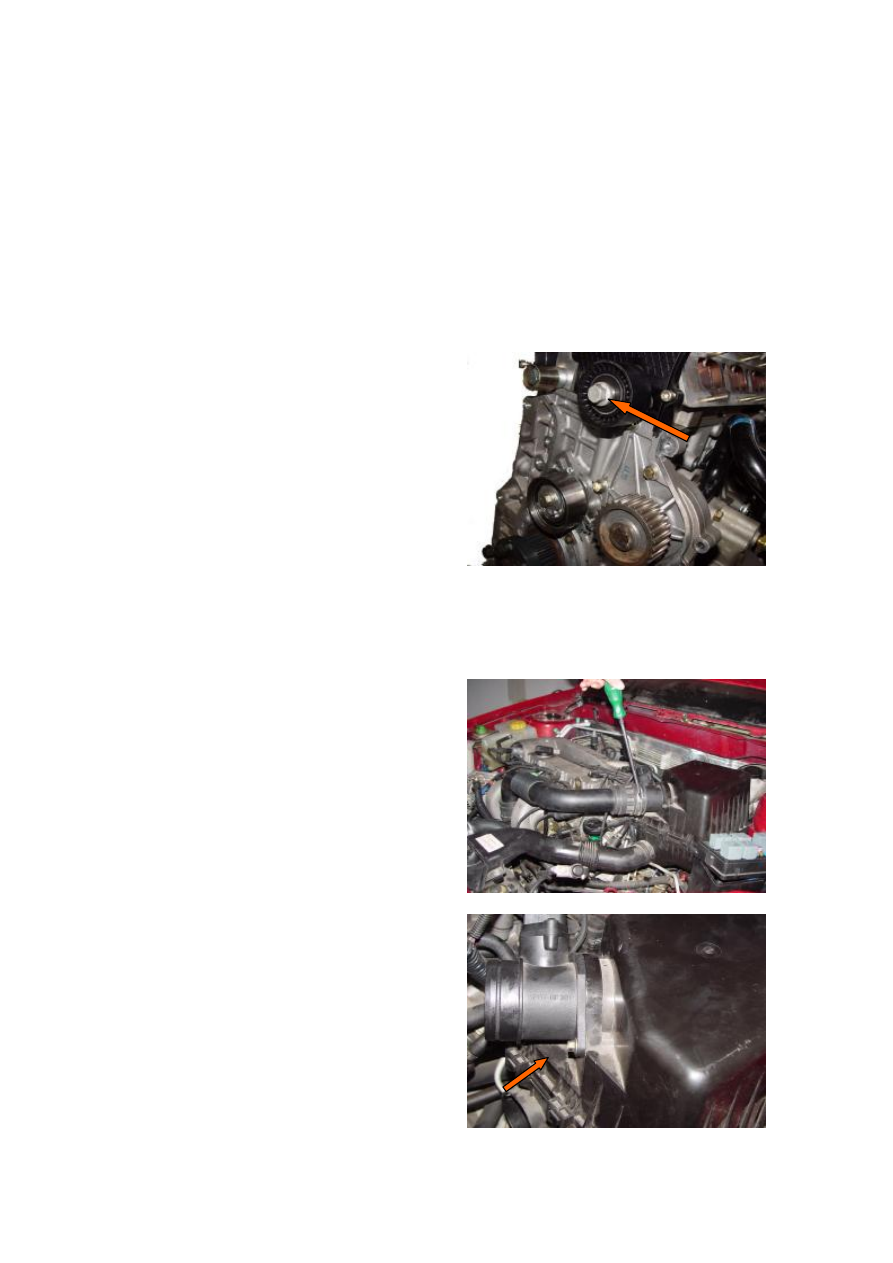

5 Replacement of Idler

5.1



Needed tools and auxiliary materials

Ratchet wheel wrench, 13# ,15# sleeves

5.2



Process of removal

1)



Dismantle  the  dynamo  belt.  Detailed
sequences are shown  in the  “removal of
dynamo belt”.

2)



Dismantle  the  bolts  connecting  the  idler
and engine/, and undo the idler wheel.

5.3



Installation steps

Installation steps is opposite to the Process of
removal.



6 Replacement of Air Intake Flow Sensor

6.1



Needed tools

Ratchet  wheel,  ratchet  rod,  10#  sleeve,  and
slot head screwdriver.

6.2



Process of removal

1)



Pull out the plugs connecting the sensor
and  wire  harness,  and  use  slot  head
screwdriver  to  loosen  the  clamp  at  the
connection  point  of  air  intake  hose  and
air cleaner.



2)



Screw  off  the  bolts  connecting  the
sensor  and  air  cleaner,  and  then
dismantle the sensor.











20



6.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

7 Replacement of Air cleaner Core

7.1



Needed tools

Right-angled screwdriver.

7.2



Process of removal

1)



Undo  the  clips  around  the  air  cleaner
case.

2)



Uplift  the  filter  case  and  take  out  the
filter paper.

7.3



Installation steps

Installation  steps  are  opposite  to  the  process
of removal.

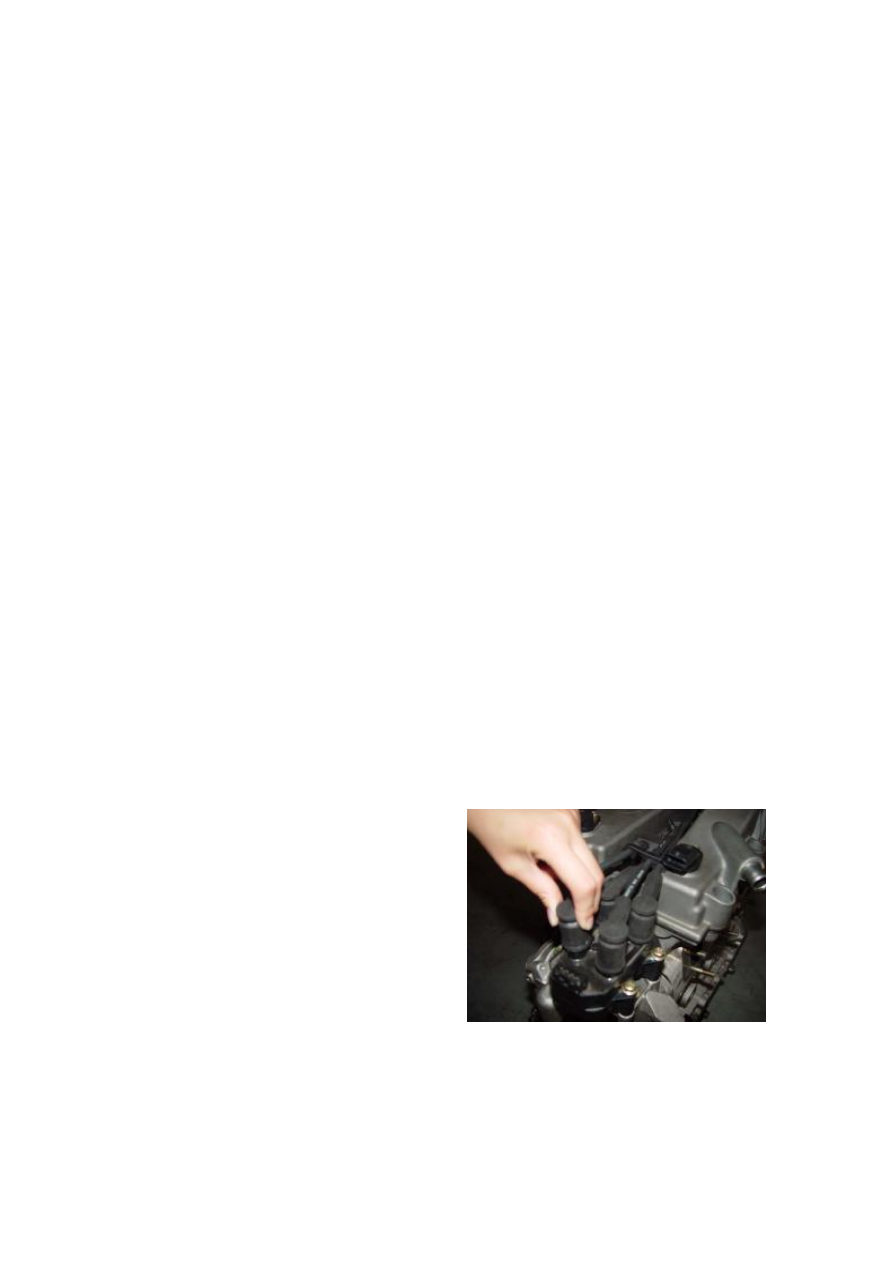

8 Replacement of Ignition Coil

8.1



Needed tools

Ratchet wheel, ratchet rod, 10# sleeve.

8.2



Process of removal

1)



Put  the  ignition  switch  key  at  the  OFF
position,  and  pull  out  the  ignition  coil
plug.



2)

Remove the high voltage cable  from the
ignition coil.







21

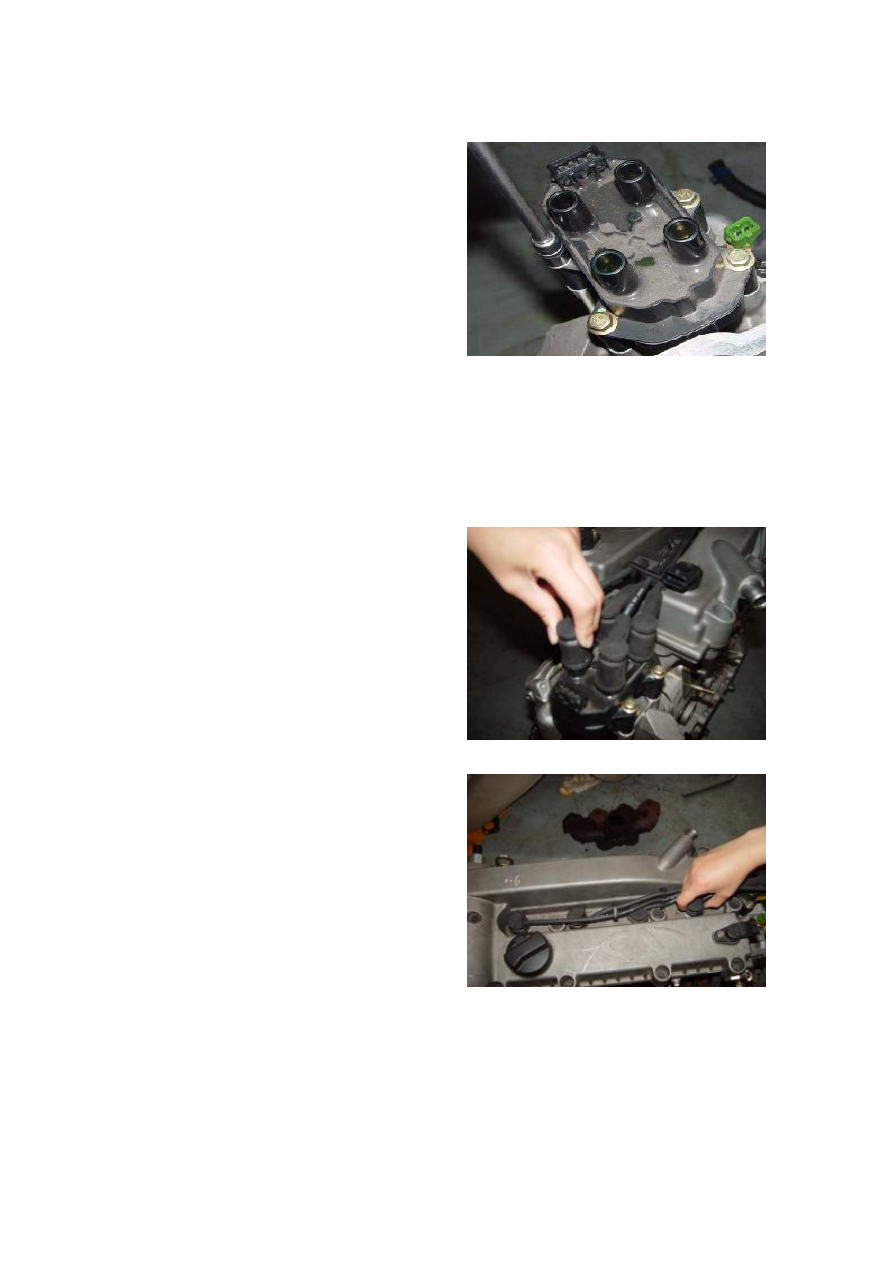

3)

Use  10#  sleeve  to  dismantle  the  fixed
bolts of ignition coil.











8.3  Installation steps

Installation  steps  is  opposite  to  Process  of
removal.





9 Replacement of High Voltage Cable

9.1  Process of removal

1)

Remove  one  end  of  the  high  voltage
cable from the ignition coil.



2)

Pull  out  the  connection  end  of  high
voltage  cable  and  sparking  plug,  and
dismantle the high voltage cable.

Note: If the spare parts of high  voltage cable
corresponding  to  various  cylinders  are
ordered,  you  can  replace  the  high  voltage
cable of single cylinder; otherwise,  you must
replace the assembly.





9.2  Installation steps

The  installing  steps  are  reverse  to  those  for
removal.













22

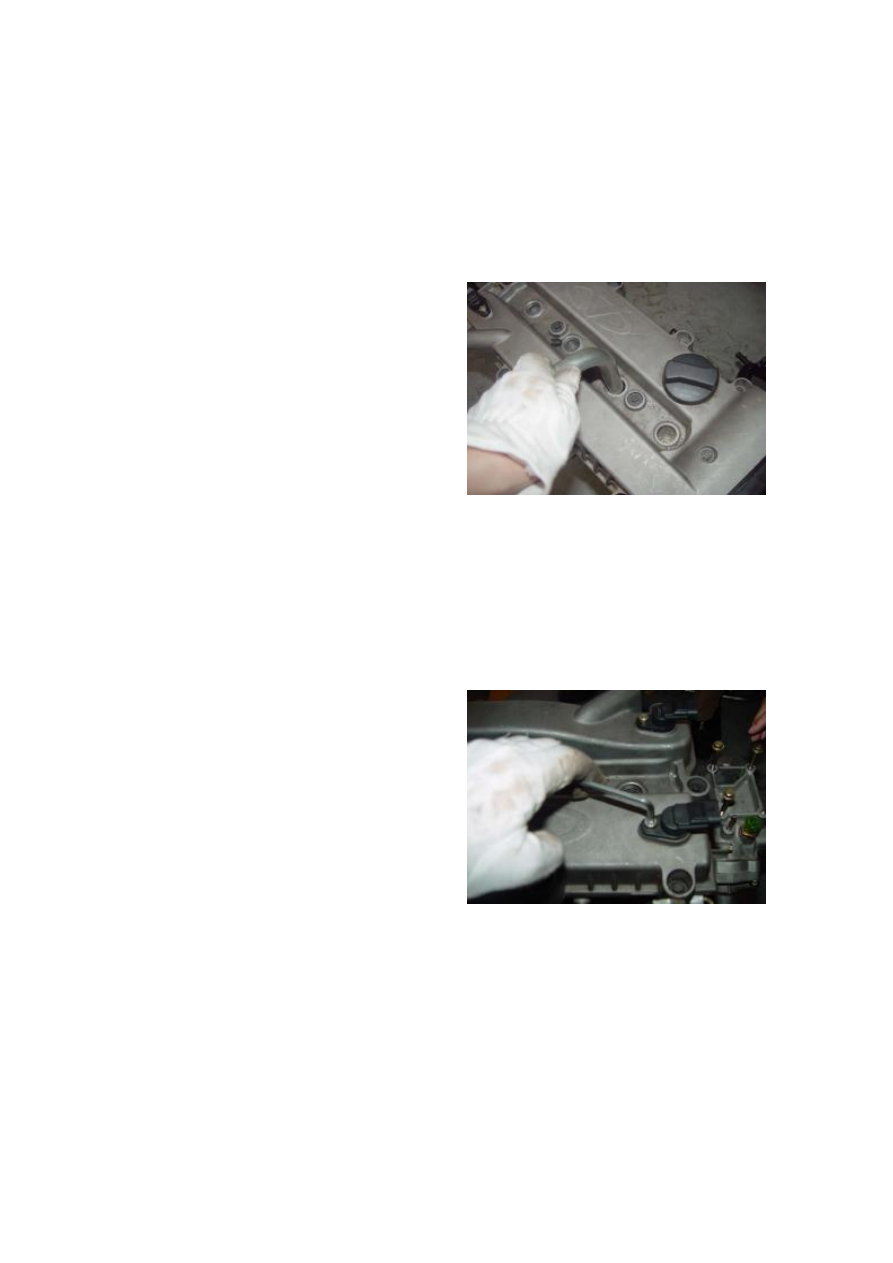

10 Replacement of Sparking Plug

10.1



Needed tools

Carry-on wrenches

10.2



Process of removal

1)



Pull  out  the  connection  end  of  high
voltage cable and sparking plug.

2)



Use  carry-on  wrenches  to  screw off  the
sparking plug.

Torque:



10.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.



11



Replacement  of  Camshaft  Position
Sensor

11.1



Needed tools

Allen wrench

11.2



Process of removal

1)



Put  the  ignition  key  at  the  position  of
OFF, and shut off the sensor plug.

2)



Use  allen  wrench  to  loosen  the  sensor
fixed bolt





11.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

Installation  precautions:  In  the  case  of
installation,  you  should  apply  a  layer  of  oil
onto the O-type ring of sensor.
