Chery Fora (Elara A520). Manual - part 39



15



4)



Dismantle  dynamo  belt  (Process  of
removal is shown in the “replacement of
dynamo belt”).

5)



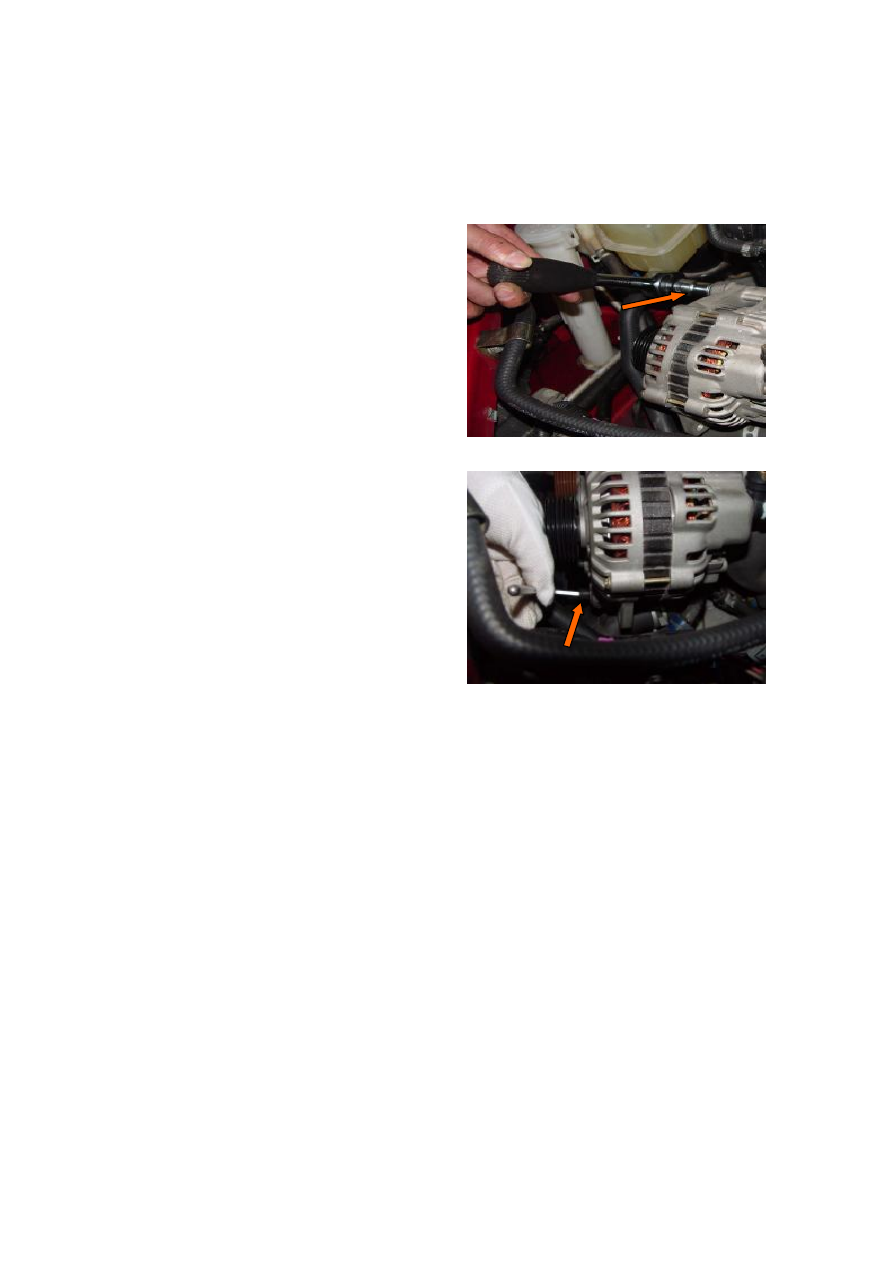

Use  13#  sleeve  to  dismantle  the  bolt (I)
connecting the generator and bracket.






2.3



Installation steps:

The  Installation  steps  is  opposite  to  Process
of removal.





6)



Use  allen  wrench  to  dismantle  the  bolt
(II)  connecting  the  generator  and
bracket, and then take out the generator.



3



Replacement

of

Air

Conditioner

Compressor

3.1



Needed tools and auxiliary materials

Small  ratchet  wheel,  ratchet  rod,  10#  sleeve,
big  ratchet  wheel,  13#  sleeve,  crosshead
screwdriver,  allen  wrench  coolant  R134a,
gauze, A/C pressure gauge

3.2



Process of removal:

1)



Release Refrigerant for A/C compressor.
Screw  off  the  nuts  in  the  test  pressure
port  of  high-pressure  pipe,  and  use
screwdriver  to  press  down  the  central
metal  core  in  order  to  have  the  air
conditioner

pressure

released

completely.









16



2)



Lift down the wire harness plug.

3)



Dismantle  the  dynamo  belt.

（ The

removal  methods  are  detailed  in  the
“replacement of dynamo belt”.

4)



Dismantle  the  intake  manifold.  Detailed

sequences are shown  in

“the removal of

intake manifold

”.

5)



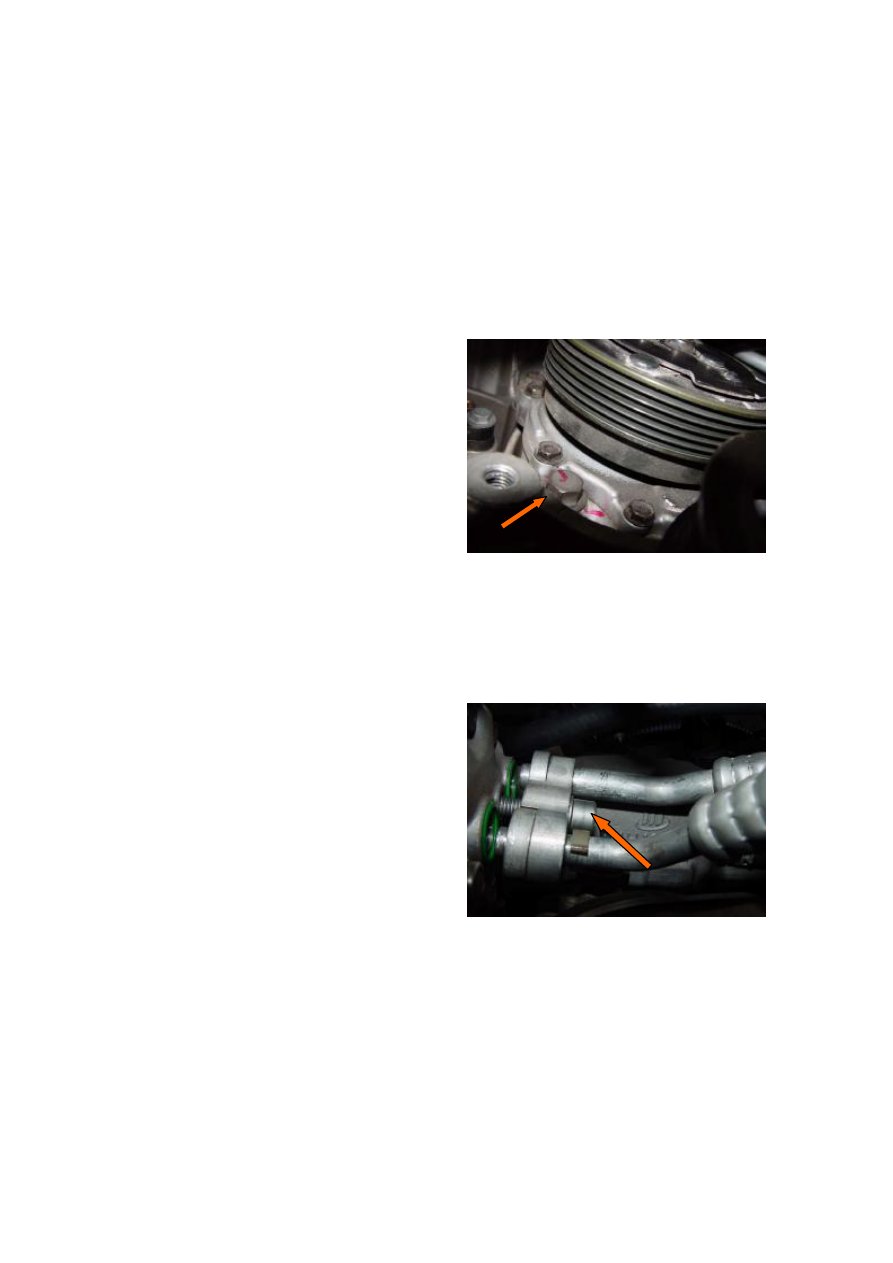

Loosen  the  bolt  (I)  connecting  the  A/C
compressor and fixed bracket.











6)



Loosen  the  bolt  (II)  connecting  the  A/C
compressor and fixed bracket.



7)



Use  allen  wrench  to  dismantle  the  bolts
connecting  the  A/C  compressor  and
pipes.

Note:  After  removing  the  A/C  pipes,  you
should use clean gauze to block up the mouth
of  A/C  pipes  in  order  to  prevent  outer
substances from falling into the A/C pipes.









17

8)



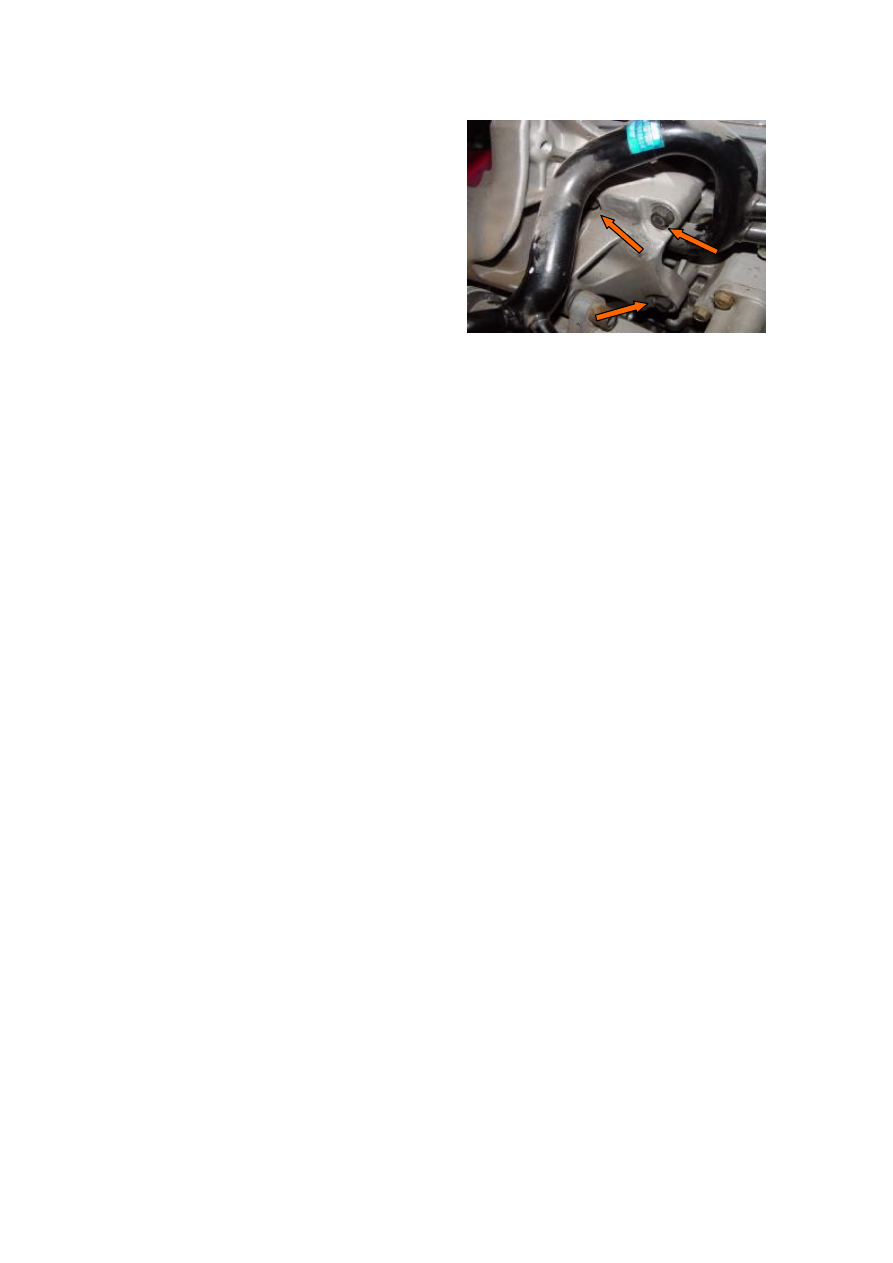

Dismantle  the  three  fixed  bolts  of  A/C
fixed bracket.







18



9)



Carefully  handle  the  bracket  and  A/C
compressor, and dismantle them.

3.3



Installation steps

Installation  steps  is  opposite  to  Process  of
removal.

4 Replacement of Power Steering Pump

4.1



Needed  tools  and  auxiliary  materials
17#open

end

wrench,ratchet

wheel,ratchet rod, power steering oil.

4.2



Process of removal

1)



Pull  out  the  harness  plugs  of  power
steering switch: use17#open end wrench
and vice clamp to loosen the connecting
bolts of oil pipe and clips, and discharge
the power steering oil.



2)



Dismantle  the  dynamo  belt.  Detailed
removal  methods  are  shown  in  the
“displacement of dynamo belt”.



3)



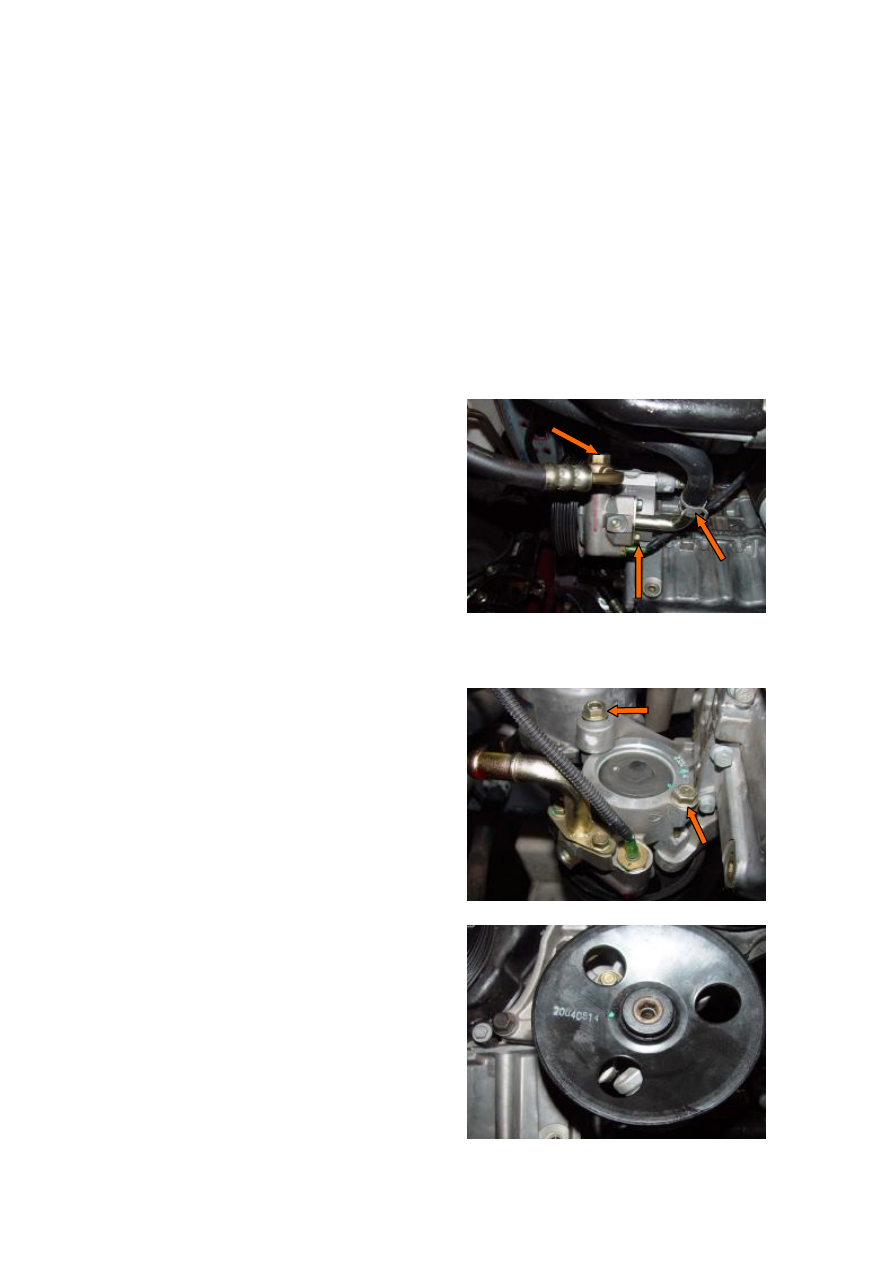

Dismantle  the  bolt  connecting  power
steering oil pump and bracket.



4)



otate  the  steering  pump  pulley  to  make
the fixed bolt exposed, and then screw it
off.  At  this  time,  you  can  dismantle  the
power steering pump.
