Chery Fora (Elara A520). Manual - part 4

Chery Service Manual for A520                Body Dimension and Accessories



1

CHAPTER FIVE    DISASSEMBLING AND INSTALLATING THE SUN ROOF

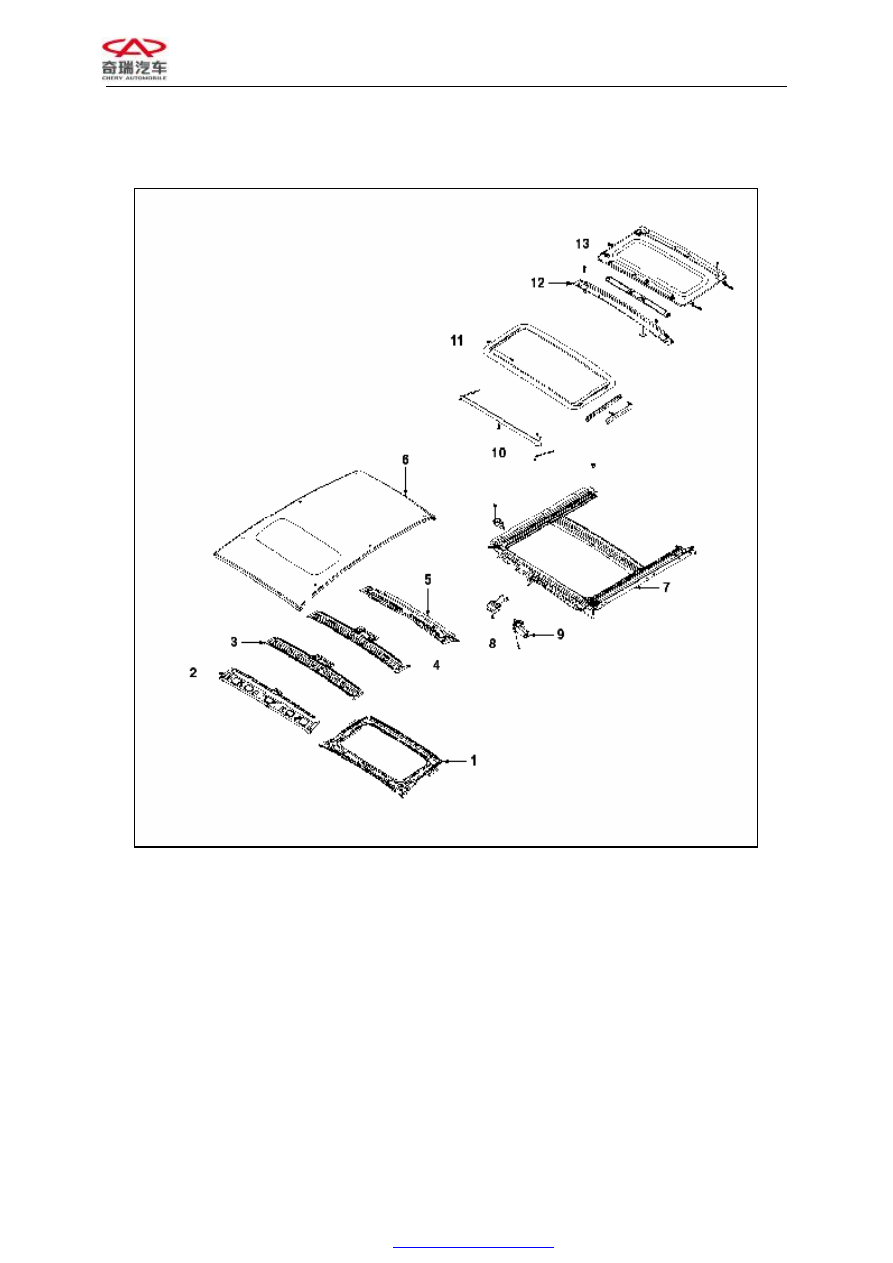

1. STRUCTURAL DIAGRAM



1）Sun roof frame

2）Windshield frame

3）Sun roof central bracket

4）Sun roof back bracket

5）Rear roof frame

6）Car lining

7）Sun roof track

8）Sun roof module

9）Sun roof motor

10）Sun roof deflector

11）Sun roof glass

12）Guiding gutter

13）Sun visor

Chery Service Manual for A520                Body Dimension and Accessories



2



2. NECESSARY TOOLS

Cross  screwdriver,  internal  spline  wrench,
ratchet gear and ratchet rod

3. REPLACING THE SUN ROOF GLASS

3.1



Disassembling the sun roof glass

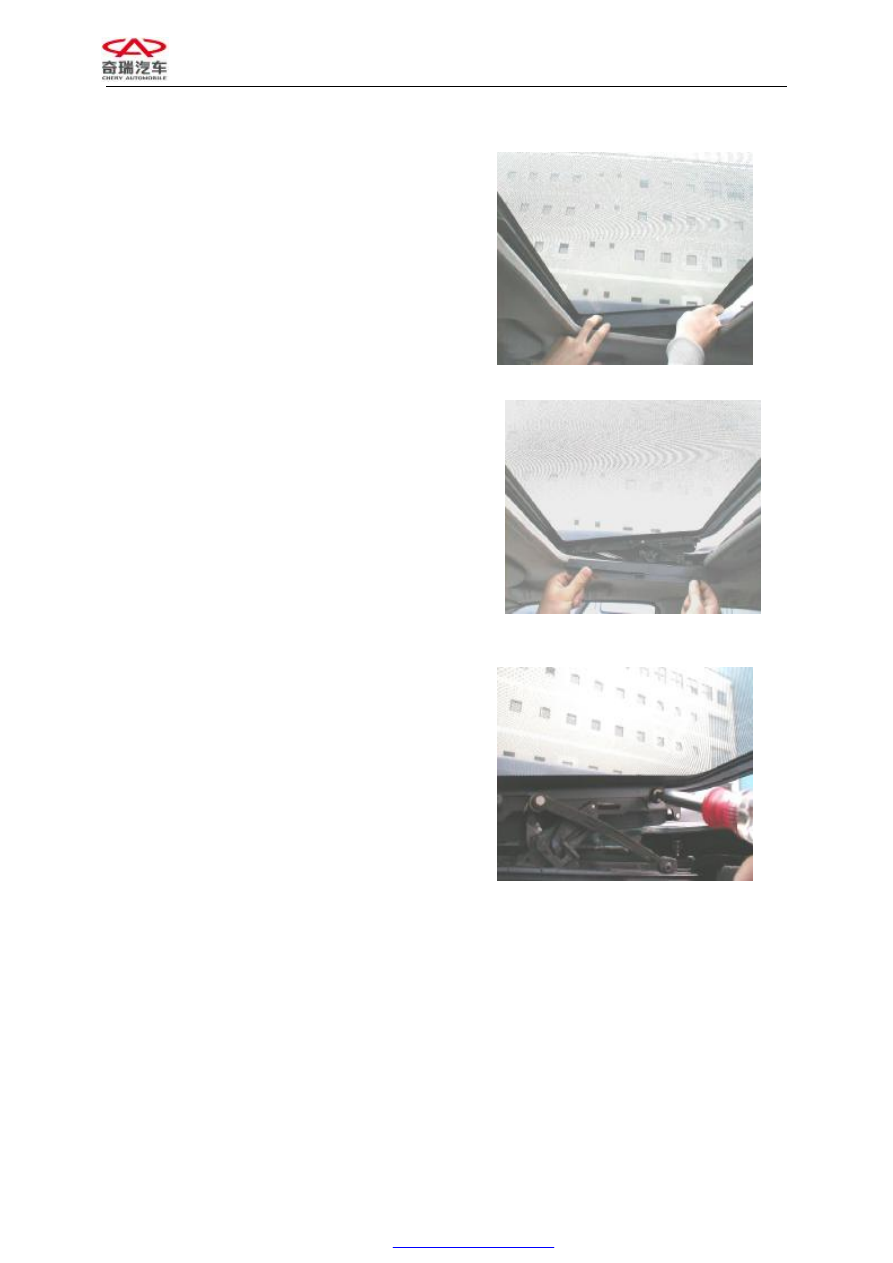

1)



Turn on the power switch to lift up the sun
roof in full tilt.





2)

Push  the  inner  trim  strip  (

SIDE  COVER

INNER LH/RH

) backwards to make it off.















3)

Slowly unscrew the  four screws and bolts
fixing  the  glass.(Be  sure  not  to  make  the
glass off)









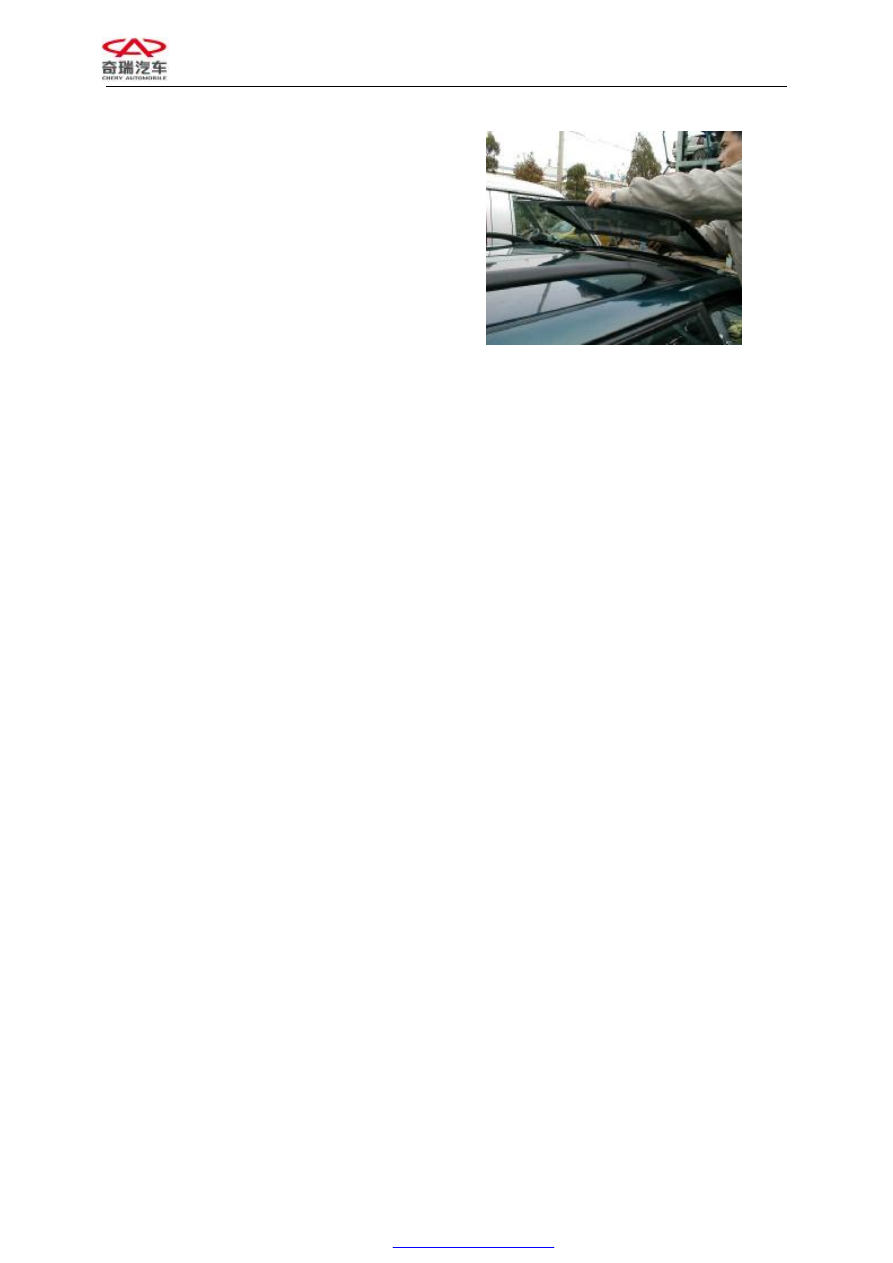

4)  Simply take off the glass













Chery Service Manual for A520                Body Dimension and Accessories



3

3.2



Installing the sun roof glass

1)



Turn  on  the  power  switch  to  operate  the
sliding  mechanism  without  glass  to  the
full  open  position,  and  then  place  the
glass  in  the  middle  of  the  support  bar  of
the sliding mechanism.





Chery Service Manual for A520                Body Dimension and Accessories



4



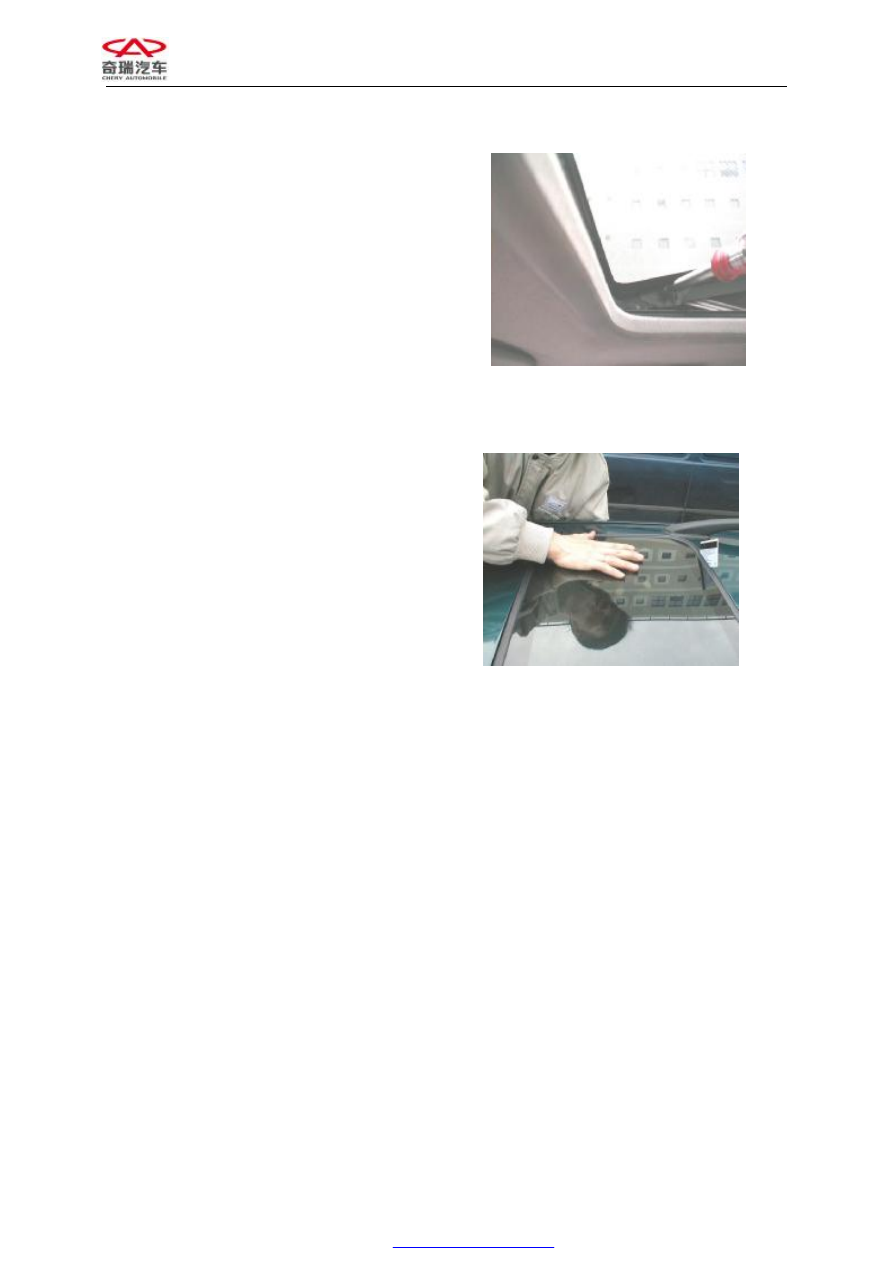

2)



Reinforce  slightly  with  four  bolts.  And
then  pull  the  glass  forward  lightly  to
reinforce  other  bolts  slightly  from  the
middle one by one.









3)



Turn on the power switch to operate the
sun roof to the full close position.





4)



Began  to  adjust  the  four  glass  fastening
screws  while  pulling  the  glass  slightly
forward.















5)



Turn  on  the  power  switch  to  test  if  the
on/off  operation  of  the  sun  roof  is
normal.  (Note:  check  and  adjust  the
height/start-up  noise/collision  of  the
glass)

6)



Turn  on  the  power  supply  switch  to  lift
up  the  glass  to  the  full  open  position
again, and then stick the  inner trim strip
to  the  support  bar  of  the  sliding
mechanism.

7)



Test  the  on/off  operation,  starting  and
running operation as well as the noise of
the  sun  roof  after  installation  to  make
sure

that

no

abnormal

condition

existing.
