Chery Fora (Elara A520). Manual - part 1

Chery Service Manual for A520                Body Dimension and Accessories



1

CHAPTER EIGHT    WINDSHIELD

I.  DISASSEMBLING

THE

FRONT

WINDSHIELD

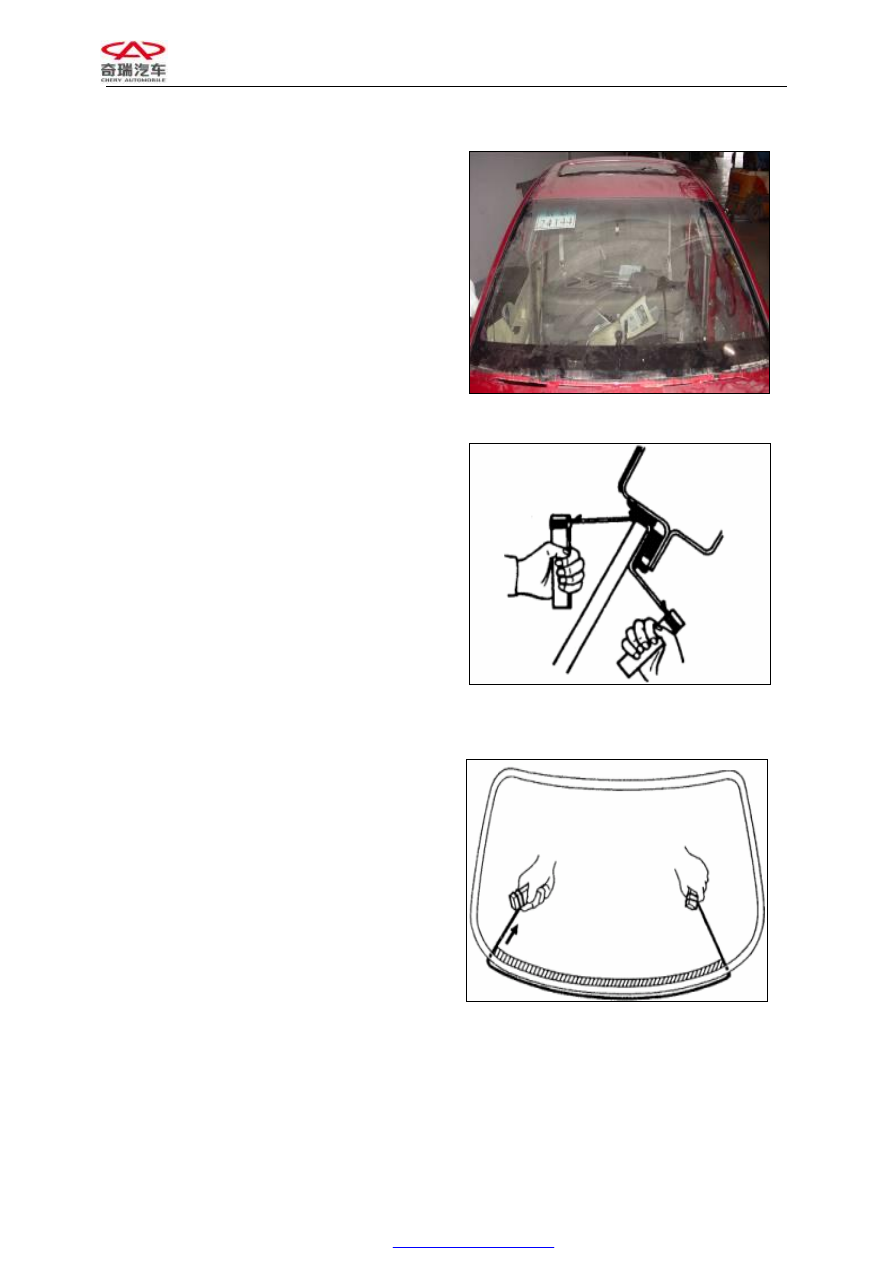

1.  Remove the wiper arm and the lower trim

panel of the windshield;

























Figure 147



2.  Pull  the  piano  wire  through the  body  and

the  glass  and  tie  both  ends  of  the  piano
wire with wood block or similar;

Tip:  Use  adhesive  tape  on  the  outside  to
prevent  the  external  surface  from  being
scuffed.

Note: Make  sure that  not  spoil  the  paint  coat
or  inner  or  outer  trim  parts  when  separating
the  glass.  Place  a  plastic  piece  between  the
piano  wire  and  the  instrument  panel  to
prevent  the  instrument  panel  from  being
scuffed when disassembling the glass.

























Figure 148



3.  Pull  the  piano  wire  around the  glass, and

cut  off  the  bonding  agent  to  take  out the
glass;

Note:  Leave  bonding  agent  as  much  as  possible  on

the  body  when  cutting  off  the  bonding  part  of  the

glass.























Figure 149









Chery Service Manual for A520                Body Dimension and Accessories



2



INSTALLING

THE

FRONT

WIND

SHIELD

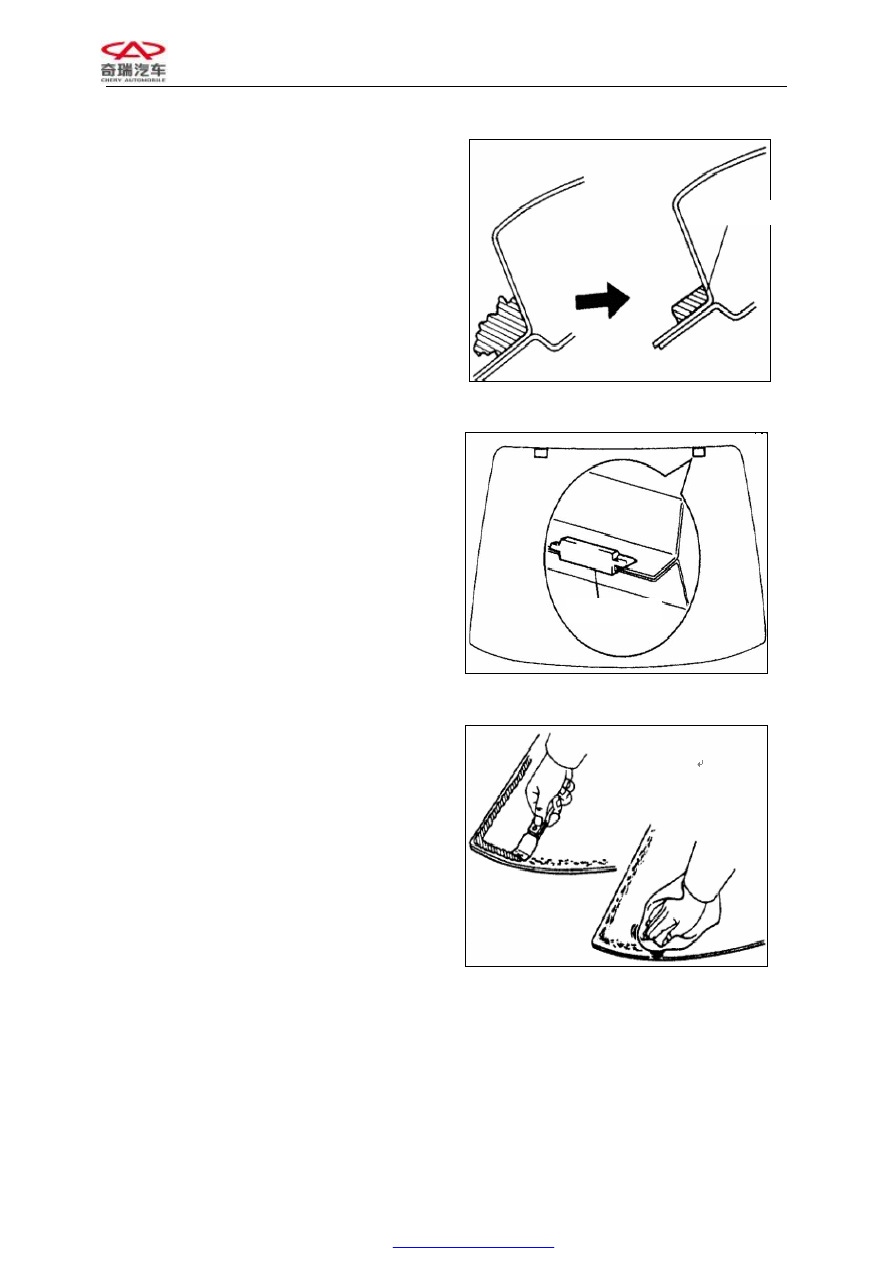

1.  Cut  away  the  rough  parts  on  the  body

with  a  knife  and  clean  the  cut  surface  of
the bonding agent with a rag soaked with
washer fluid;

Tip:  Even  if  the  entire  bonding  agent  has
been cleared,  you should also clean the body
surface  and  do  not  touch  the  glass  surface
after cleaning.

























Figure 150

2.  Remove the stopper with a knife;

























Figure 151



3.  Clear  the  bonding  agent  adhered  to  the

glass  with  a  scraper  and  clean  the  glass
with washer fluid;

Note: Do not touch the glass after cleaning.

























Figure 152





Bonding Agent



Stopper



Chery Service Manual for A520                Body Dimension and Accessories



3

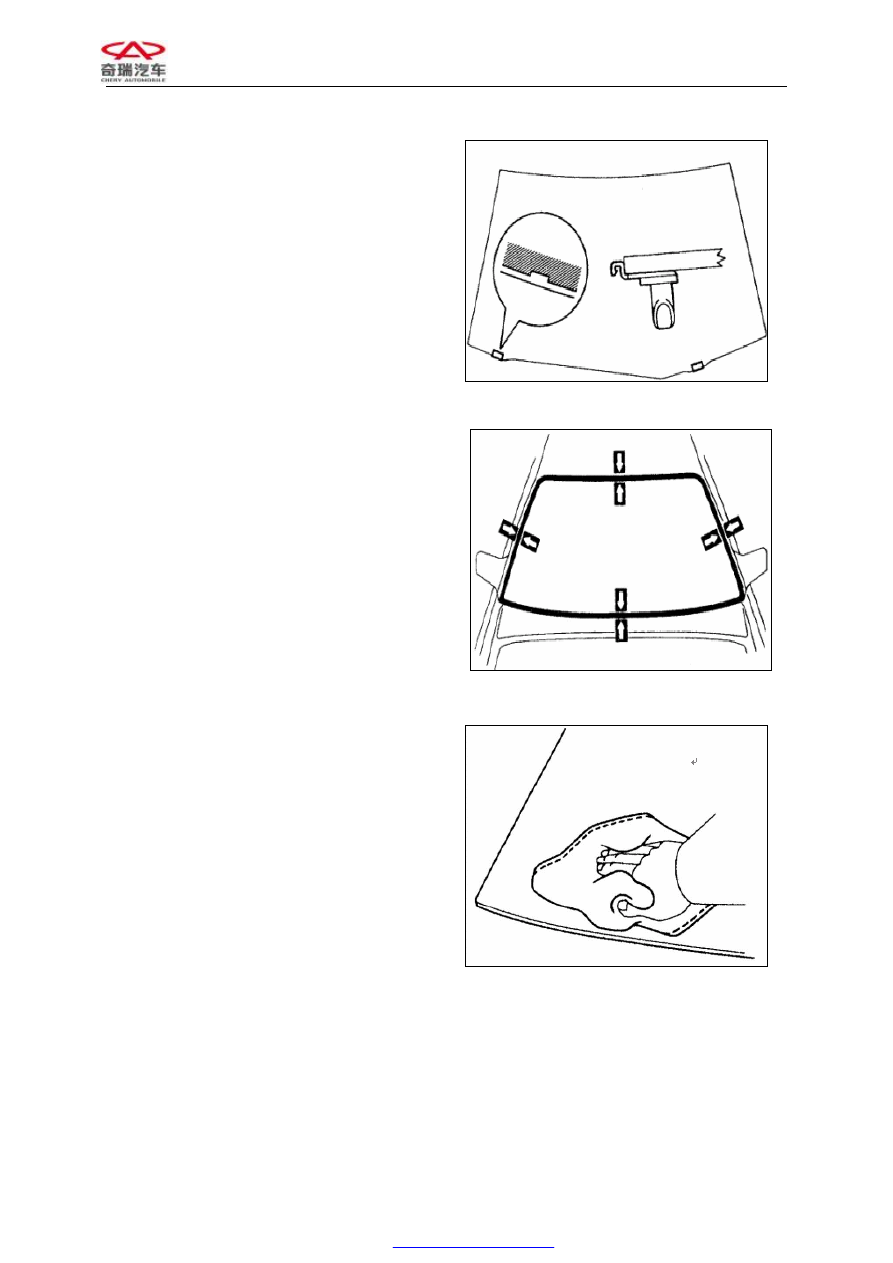

4.  Replacing

the

clamping

piece

if

necessary;

①  Remove the stopper with a knife

②  Remove the old clamping piece

③  Replace with a new clamping piece

























Figure 153



5.  Position the glass;

①  Place the glass at the proper position

②  Make  reference  marks  on  the  glass  and

the body

③  Remove the glass

























Figure 154



6.  Clean the contact surface of the glass;

Clear the black dirt around peripheral contact
face of the glass with washer fluid;

Note:  Do  not  touch  the  glass  surface  after
cleaning.

























Figure 155









Chery Service Manual for A520                Body Dimension and Accessories



4

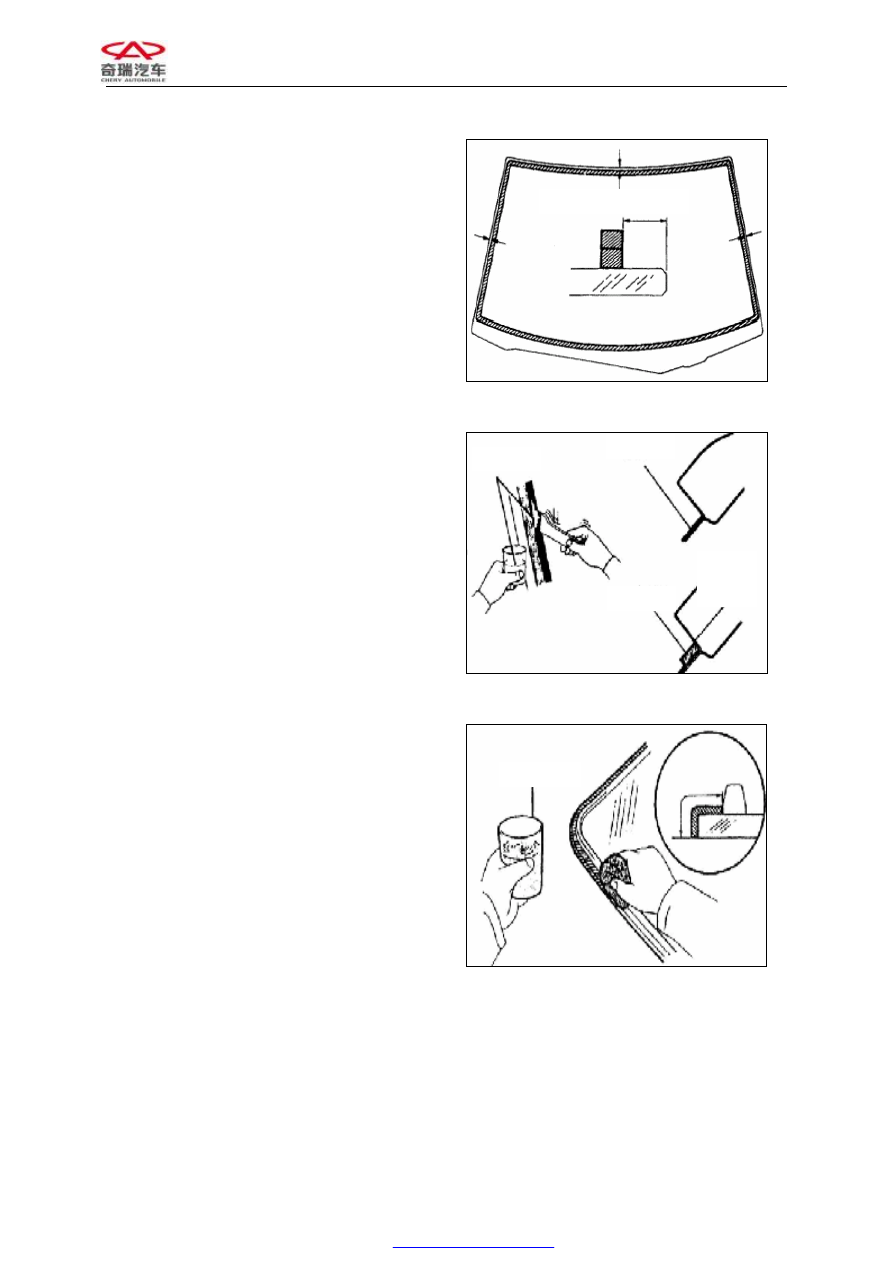

7.  Install the water resistance piece;

Install  the  water  resistance  piece  using
double  face  adhesive  tape  as  shown  in  the
figure

Note:  Do  not  touch  the  glass  surface  after
cleaning;

























Figure 156



8.  Apply a  layer of primer M on the contact

surface  of  the  body  and  apply  a  layer  of
primer M on the contact face of the body
with a brush;

Note: Let the primer coat dry for more than 3
minutes.  Do  not  apply  the  primer  on  the
bonding  agent.  Do  not  reserve  the  opened
primer M for later use.

























Figure 157



9.  Apply a  layer of  primer  G on the  contact

surface of the glass;

①  Apply a  layer of primer G on the edges

and the contact surface of the glass with
a brush or sponge.

②  Wipe  the  primer  off  with  a  clean  rag

before it dries.

Note: Let the primer coat dry for more than 3
minutes.  Do  not  apply  the  primer  on  the
bonding  agent.  Do  not  reserve  the  opened
primer G for later use.

























Figure 158





7mm (0.28 inch)



Primer M

Primer M

Bonding

Agent

Primer M



Primer M
