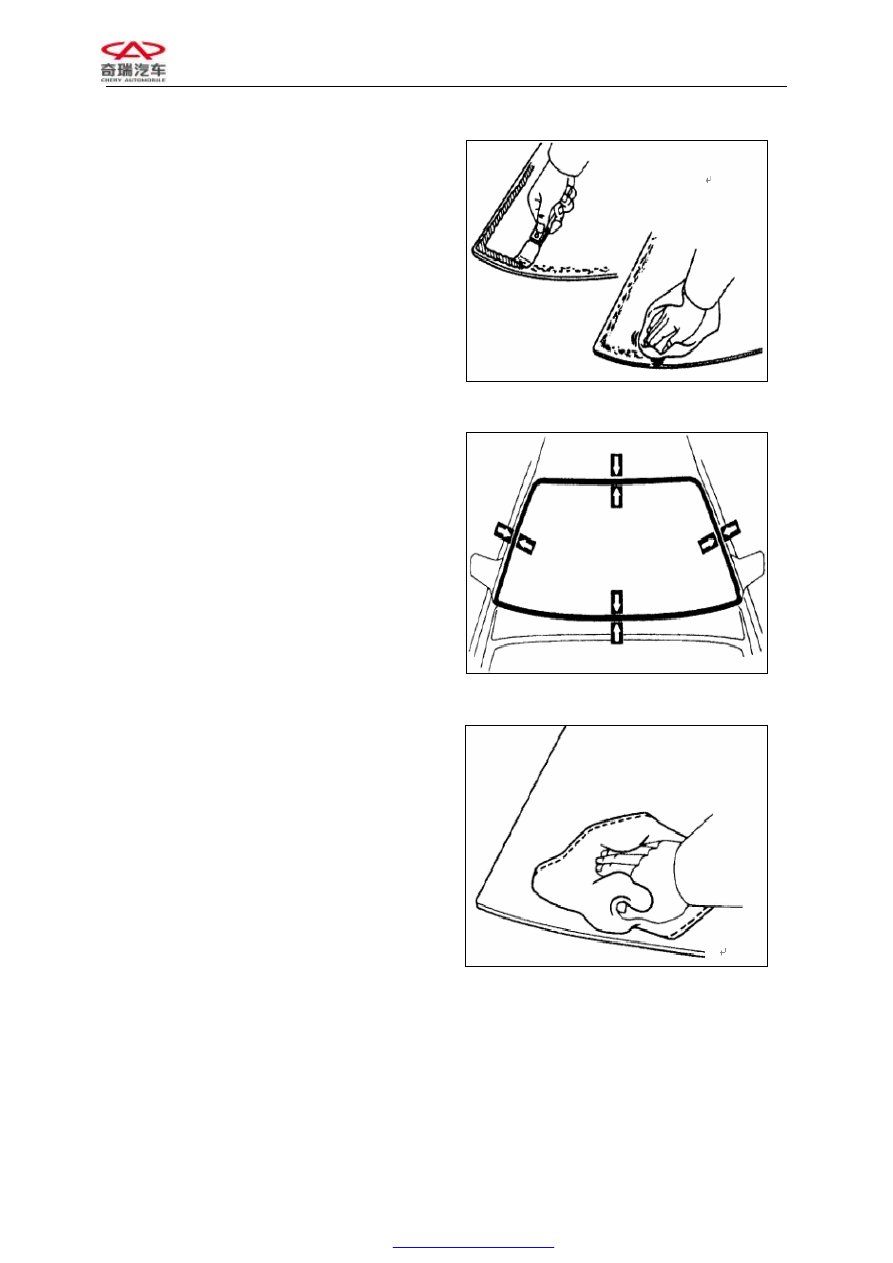

3.



Clean the glass removed

①



Clear  the  bonding  agent  adhered  to  the
glass with a scraper

②



Remove the stopper with a knife

③



Clean the glass with washer fluid

Note: Do not touch the glass after cleaning

























Figure 171



4.



Position the glass

①



Place the glass at proper position

②



Make  reference  marks  on  the  glass  and
the body

③



Remove the glass























Figure 172



5.



Clean the contact surface of the glass

Clear the black dirt around peripheral contact
face of the glass with washer fluid

Note:  Do  not  touch  the  glass  surface  after
cleaning.























Figure 173











Chery Service Manual for A520                Body Dimension and Accessories



10



6.



Apply a  layer of primer M on the contact
surface of the body with a brush

Note:  Let  the  primer  dry  for  more  than  3
minutes.  Do  not  apply  the  primer  on  the
bonding  agent.  Do  not  reserve  the  opened
primer M for later use.

























Figure 174



7.



Apply a  layer of  primer  G on the  contact
surface  of  the  glass.  Wipe  the  primer  off
with a clean rag before it dries.

Note: Let the primer coat dry for more than 3
minutes.  Do  not  apply  the  primer  on  the
bonding  agent.  Do  not  reserve  the  opened
primer  G  for  later  use  in  bonding  agent
mixing.

Note:  Make  sure  that  the  moulding  is
installed  within  the  application  period  of  the
bonding agent, and the bonding agent should
be mixed within 5 minutes.

























Figure 175

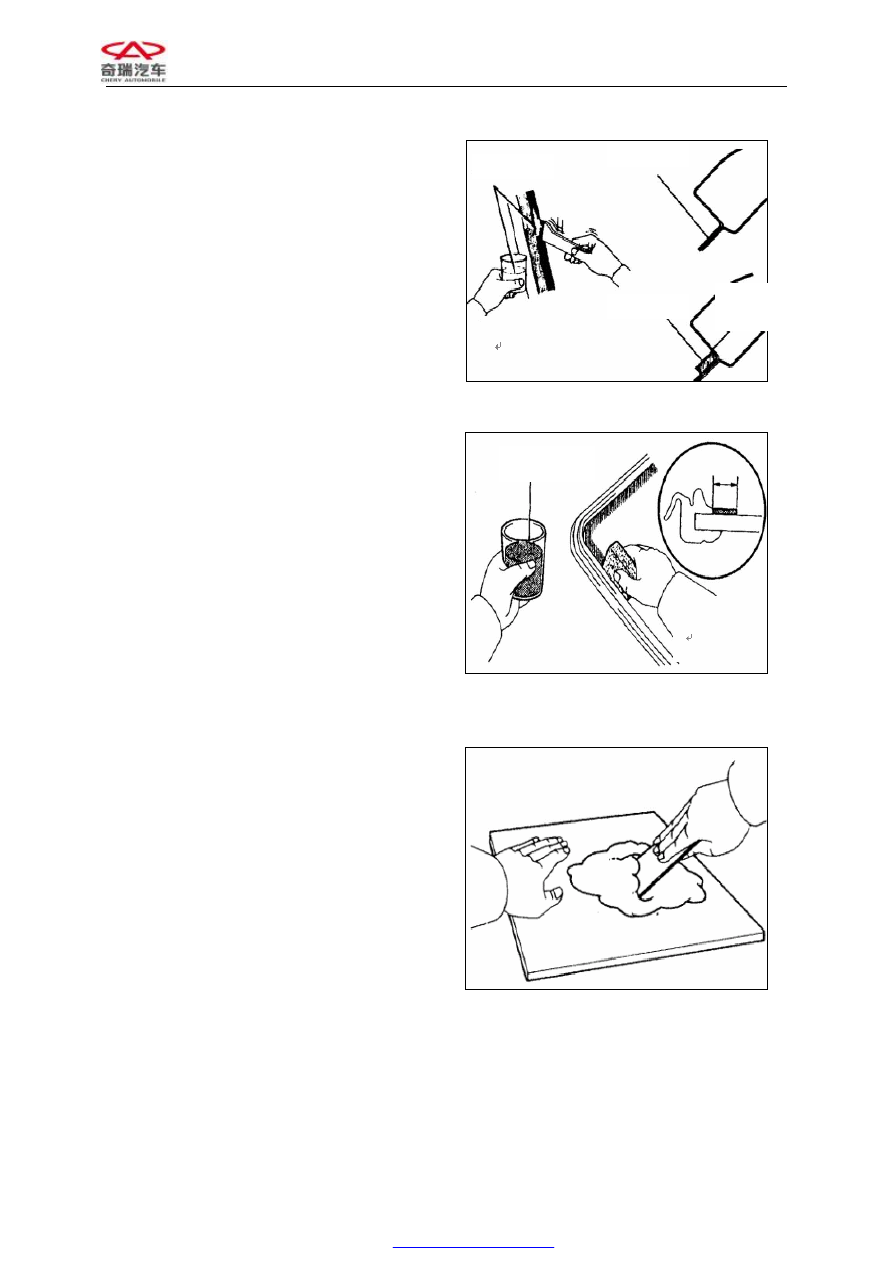

8.



Completely  clean  the  glass  board  and
putty  knife  with  solvent.  Completely  mix
500  grams  host  crystal  with  75  grams
hardener  on  a  glass  board or  similar  with
a scraper;

























Figure 176





Primer M

Primer M

Primer M

Bonding

agent



Primer G



Chery Service Manual for A520                Body Dimension and Accessories



11



9.



Applying  the  bonding  agent:  Cut  off  the
tip  of  the  pot,  fill  the  bonding  agent  into
the pot, place the pot into the sealant gun,
and  then  apply  the  bonding  agent  on  the
glass as shown in the figure;

























Figure 177



10.



Installing the glass

①



To  install  the  glass,  align  the  reference
marks  on  the  glass  and  the  body,  and
then lightly press the glass into from the
edge.

























Figure 178



②



Apply the bonding agent on the edges of
the glass with a scraper

③



Clear  the  excessive  or  over  flown
bonding agent with a scraper

④



Clamp  the  glass  until  the  bonding
agent is harden

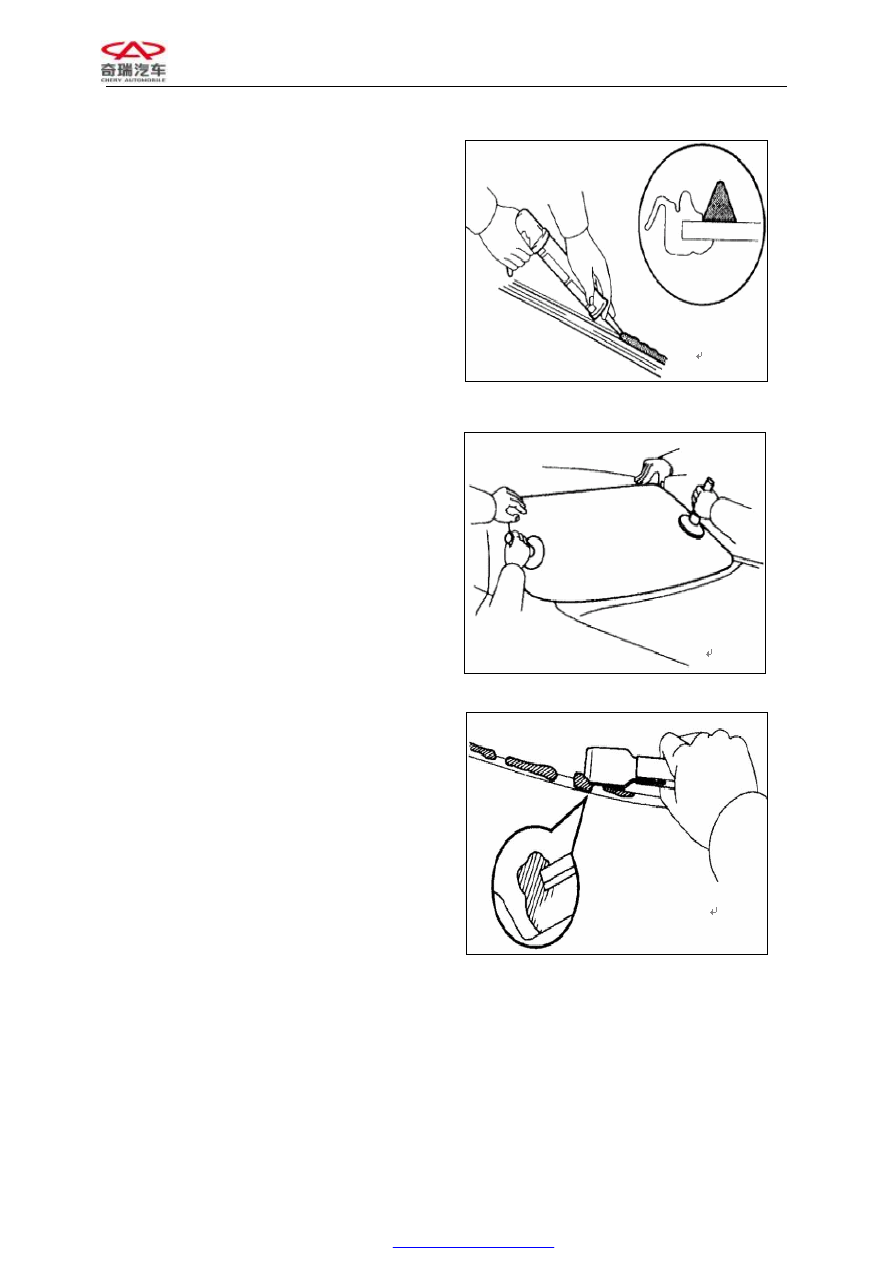

11.



Check for water leakage and repair it

①



Perform  the  leakage  test  after  the
hardening period

②



Seal the leakage part with sealant

Fit  the  outer  lower  moulding  of  the  rear
window, fit the moulding on the body and tap
it  lightly  to  fasten  it,  connect  the  leads
connector  of  the  defroster,  and  last  re-install
the disassembled parts.

























Figure 179
