Chery Service Manual for A520                Body Dimension and Accessories



5



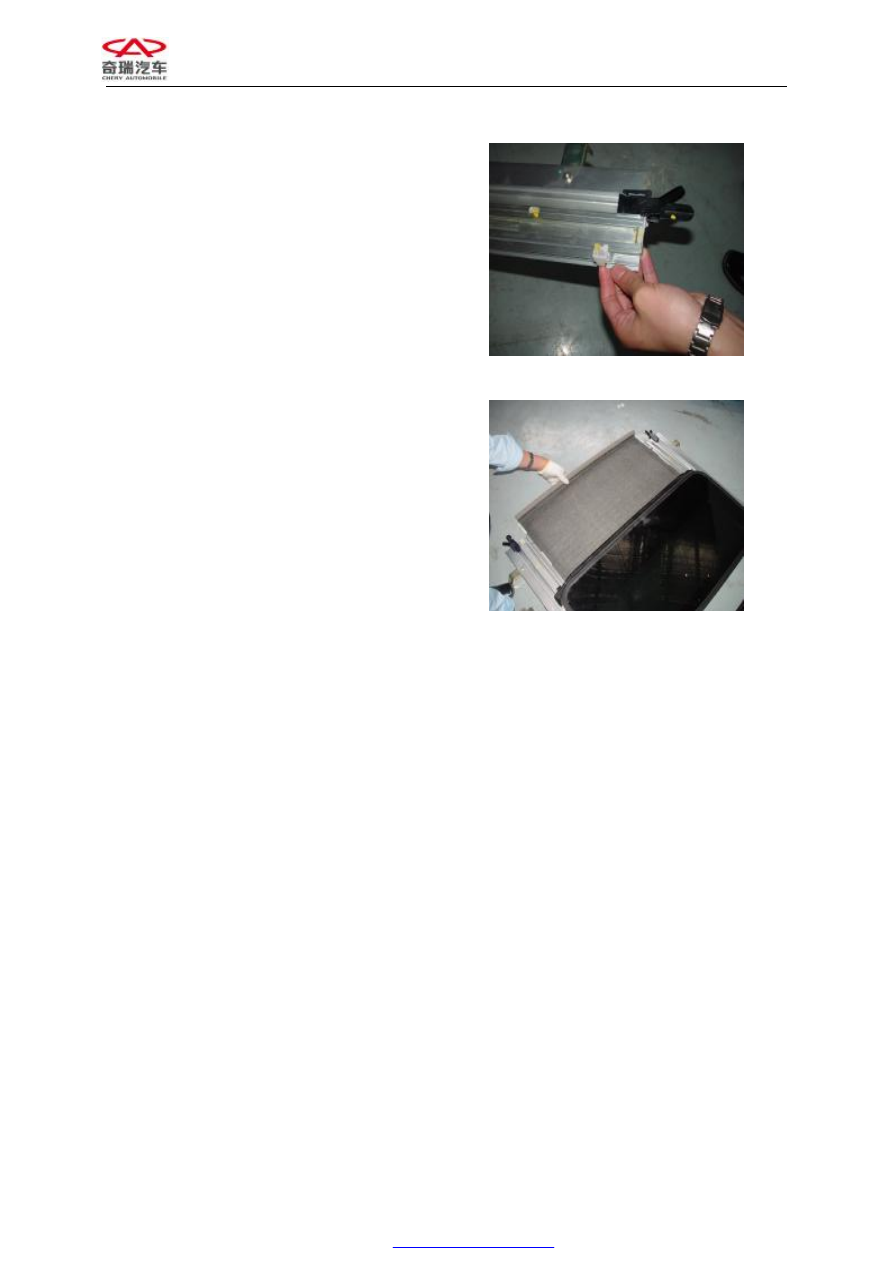

4. REPLACING THE SUN VISOR

4.1



Disassembling the sun visor

1)



Remove

the

roof.

(See

the

disassembling

methods

in

Body

Accessories  for  detailed  disassembling
procedures.)

2)



Remove  the  locating  clip  as  shown  in
the figure. (Each at left and right)





3)



Draw out the sun visor backwards.



4.2



Installation

The  installing  steps  are  reverse  to  those  for
removal.





5.



REPLACING

THE

SUN

ROOF

MOTOR

5.1



Disassembling the sun roof motor

1)



Turn on the power to run the sun roof to
the

full

close

position

before

disassembling. (i.e. the initial position of
the sun roof)

2)



Remove  the  roof  interior  trim/ceiling
light. (See Service Manual  for the Body
Accessories  for  detailed  disassembling
methods.)







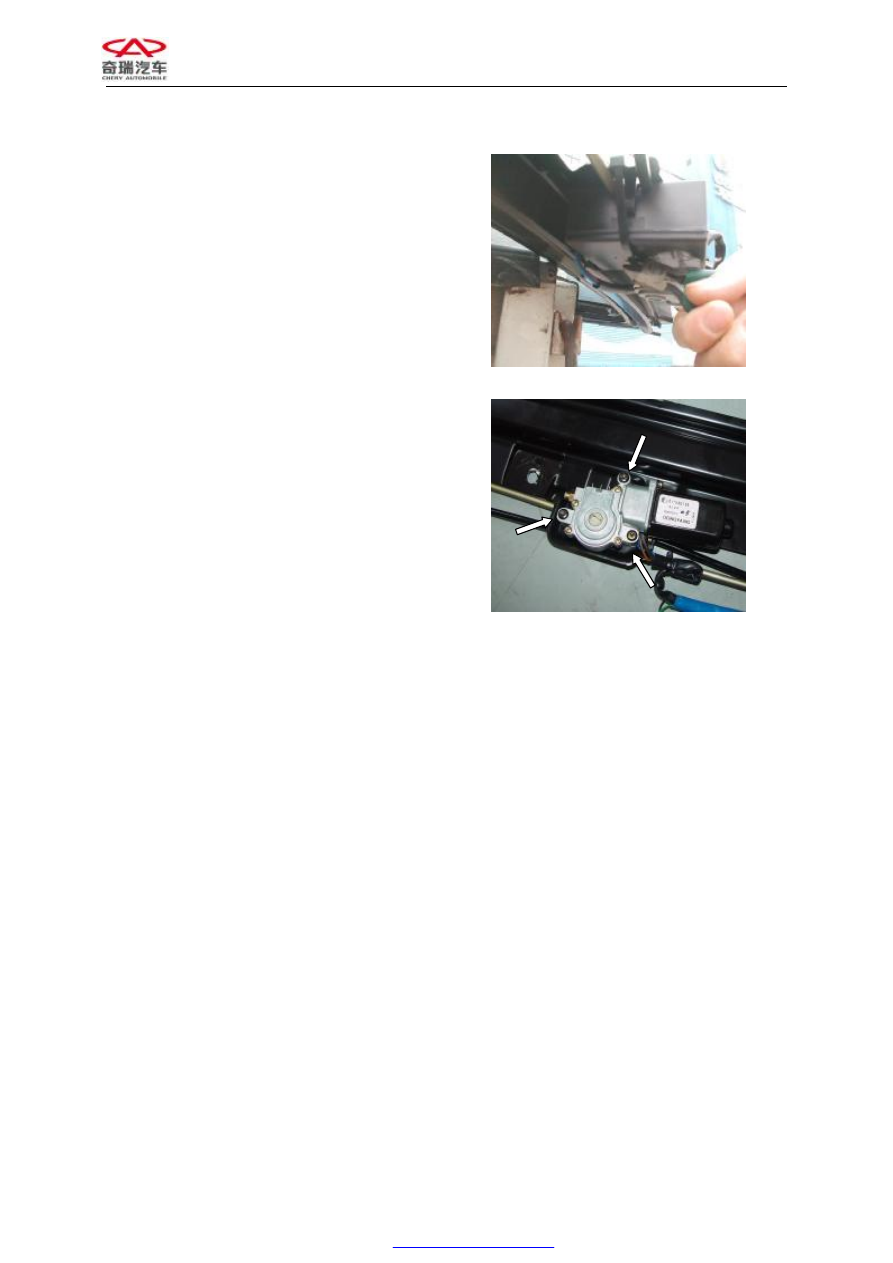

Chery Service Manual for A520                Body Dimension and Accessories



6



3)



Disconnect  the  power  supply  control
line  and  the  connecting  wire  between
the  motor  and  the  sun  roof  control  unit
(SCU),  and  then  cut  off  the  band  fixing
the motor harness.



4)

Remove  the  fixing  bolts  of  the  sun roof
motor to detach the sun roof motor.





5.2  Installing the sun roof motor

The  installing  steps  are  reverse  to  those  for
removal.





6.  REPLACING

THE

SUN

ROOF

CONTROL MODULE

6.1  Disassembling  the  sun  roof  control

module

1)

Turn on the power to run the sun roof to
the

full

close

position

before

disassembling. (i.e. the initial position of
the sun roof)

2)

Remove  the  roof  interior  trim/ceiling
light. (See Service Manual  for the Body
Accessories  for  detailed  disassembling
methods.)

3)

Disconnect  the  power  supply  control
line  and  the  connecting  wire  between
the  motor  and  the  sun  roof  control  unit









Chery Service Manual for A520                Body Dimension and Accessories



7

(SCU).

4)

Remove  the  connecting  screws  that
attach  the  module  to  the  roof  to  detach
the sun roof module.

6.2  Installing the sun roof control module

The  installing  steps  are  reverse  to  those  for
removal.



7. DETECTING AND MAINTENANCE METHODS FOR FAILURES

Distribution pipe blocks or folds

Check the distribution pipe

Water

leakage

The distance between the sun roof glass and
the  roof  hole  is  too  big  or  the  height  of  the
glass is incorrect

Adjust  the  relative  position  of  the
glass

Wind noise

The distance between the sun roof glass and
the  roof  hole  is  too  big  or  the  height  of  the
glass is incorrect or the spoiler fails to work

Adjust  the  relative  incorrect  position
of the glass

Connecting, fuse and ground wire incorrect

Check  the  connection,  fuse  and
ground wire

SCU, sun roof motor incorrect

Check  and  replace  the  SCU  and  sun
roof motor

Sun visor runs off the slide rail or trim strip
breaks

Re-adjust the  sun  visor and  install or
replace the trim strip

Abnormal

starting

and

running

Foreign material on the slide rail

Inspect and clear the foreign material

The  sun  visor  runs  off  the  slide  rail  or  the
broken trim strip rubs the slide rail

Adjust and install the sun visor again
and  re-install  the  trim  strip  (also
replace the broken parts)

Anti  stick  (A.T.S.)  function  fails  to  work
normally

Check for collision between the body
and  the  spoiler,  relax  the  stressed
spring,  inspect  and  clear  the  foreign
material on the slide rail

Starting in

error

The sun roof motor incorrect

Replace the motor

The  sun  visor  runs  off  the  slide  rail  or  the
broken trim strip hinders the running

Adjust and install the sun visor again
and  re-install  the  trim  strip  (also
replace the broken parts)

Distribution pipe collides with the body

Adhere  the  sponge  buffer  to  around
the distribution pipe

Collision between the roof cover and the sun
roof frame

Apply glass cement or plastic glue  in
the  middle  of  the  roof  cover  and  the
sun roof bracket

Noise

during

staring and

running

The distance between the sun roof glass and Re-adjust  the  height  between  the

Chery Service Manual for A520                Body Dimension and Accessories



8

the  roof  hole  is  too  big  or  the  height  of  the
glass is incorrect

glasses and their relative positions
