——The left chart is QDY1258
——When  checking  starter,  you  should  clean
carbon  brush.  Its  surface  should  not  have  dust
and calibrator, and the brush can move freely in
the  carbon  brush  carrier.  Change  them  if  the
brush and carrier are damaged severely.
——Clean the commutator’s surface with clean
cloth. And engage the commutator if its surface
is not smooth and round.
——As  assembling  carbon  brush,  make  sure
the  brush  spring  is  pressed  on  the  brush
correctly.
——Pay  more  attention  to  keep  the  wire
bayonet  clip  clean.  Make  sure  there’s  no  oil
fouling  and  water.  Or  the  voltage  drop  is  too
high, and the engine doesn’t work.

3. Spark plug.
Type:    K7RTC
Tighten torque: 17.0-33.0Nm

4.Ignition controller
Type: ZJ5701F-HB or KH-3A.



5. Breakerless distributor
Type:  FDW451  (with  ZJ5701F-HB  Ignition
controller)  or  JFD459  (with  KH-3A  Ignition
controller)

Removing:
——Turn the crankshaft to cylinder 1’s TDC.
——Before removing, check and make sure the
cylinder  head  and  distributor  flange  have  line
marks. If not, make a mark on the cylinder head
and  flange  so  as  to  assemble  in  the  previous
position.






Fig. 125

Fig. 126

Ignition module assembly

Fig. 127

Fig. 128



——Loosen and remove two M6×  20 bolts.
——Remove the distributor.
——Remove the distributor’s “O “seal.




Assembly:
——Insure that the  engine is set  correctly  with No.1 Cylinder
at TDC.
——Install new “O” seal.
——Rotate distributor to align the lug with the No. 1 cylinder
TDC  mark  on  the  distributor  flange.  Install  the  distributor
inserting the lug into the camshaft groove.
——Rotate  distributor  to  align  the  mark  on  distributor  flange
with the mark on cylinder head.
——Tighten two bolts to 5.0—7.0Nm.
6. High tension ignition wire assembly:

The high tension ignition wire assembly is mounted on the

cylinder wire bracket which is installed on the valve cover, also
cylinder wire and coil wire clips exist between the distributor

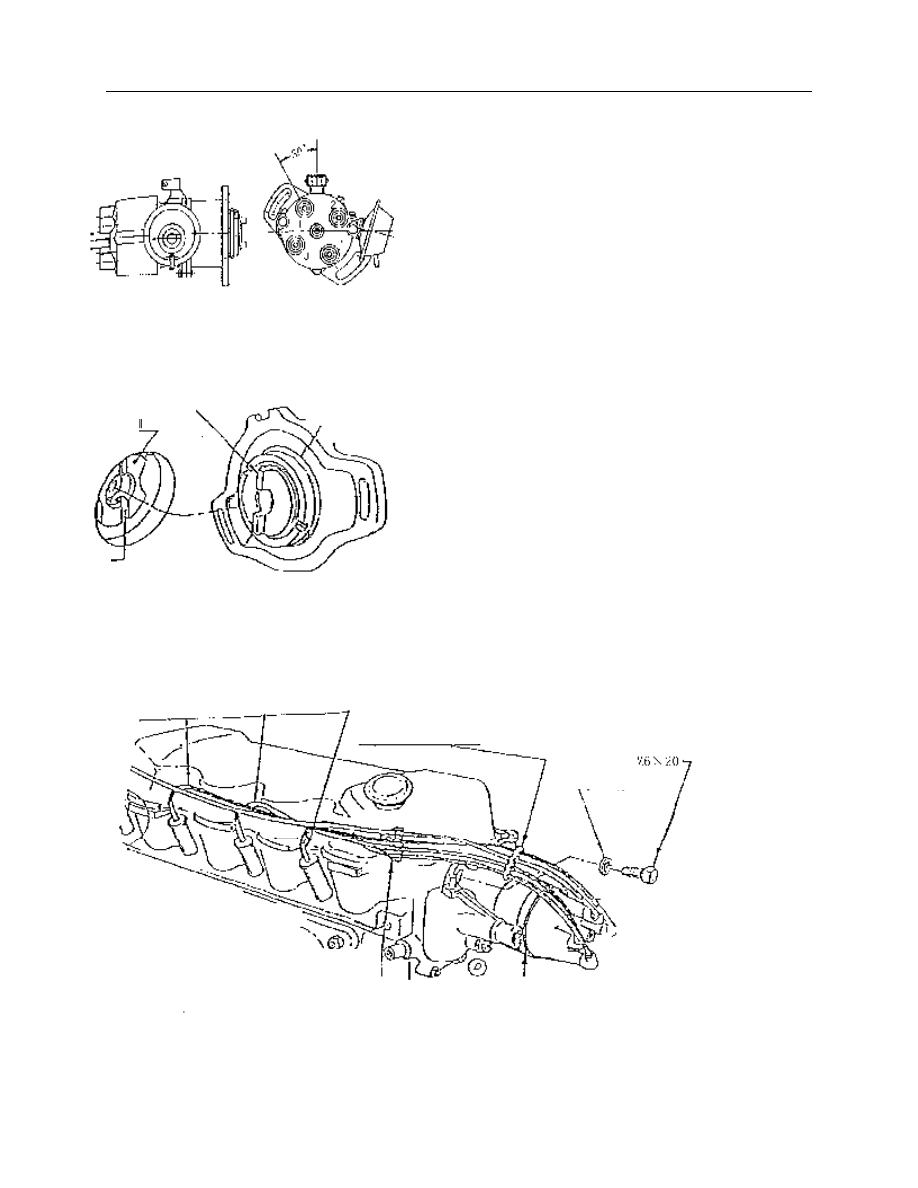

Fig. 129 distributor assembly

Groove

Camshaft

Tongue

TDC mark

Fig. 130

Slave cylinder and high pressure wiring harness

Slave cylinder and high
pressure wiring harness High  pressure

cable assembly

Flat washer

Slave  cylinder  and  high  pressure
wiring harness carrier

Fig. 131

Bolt

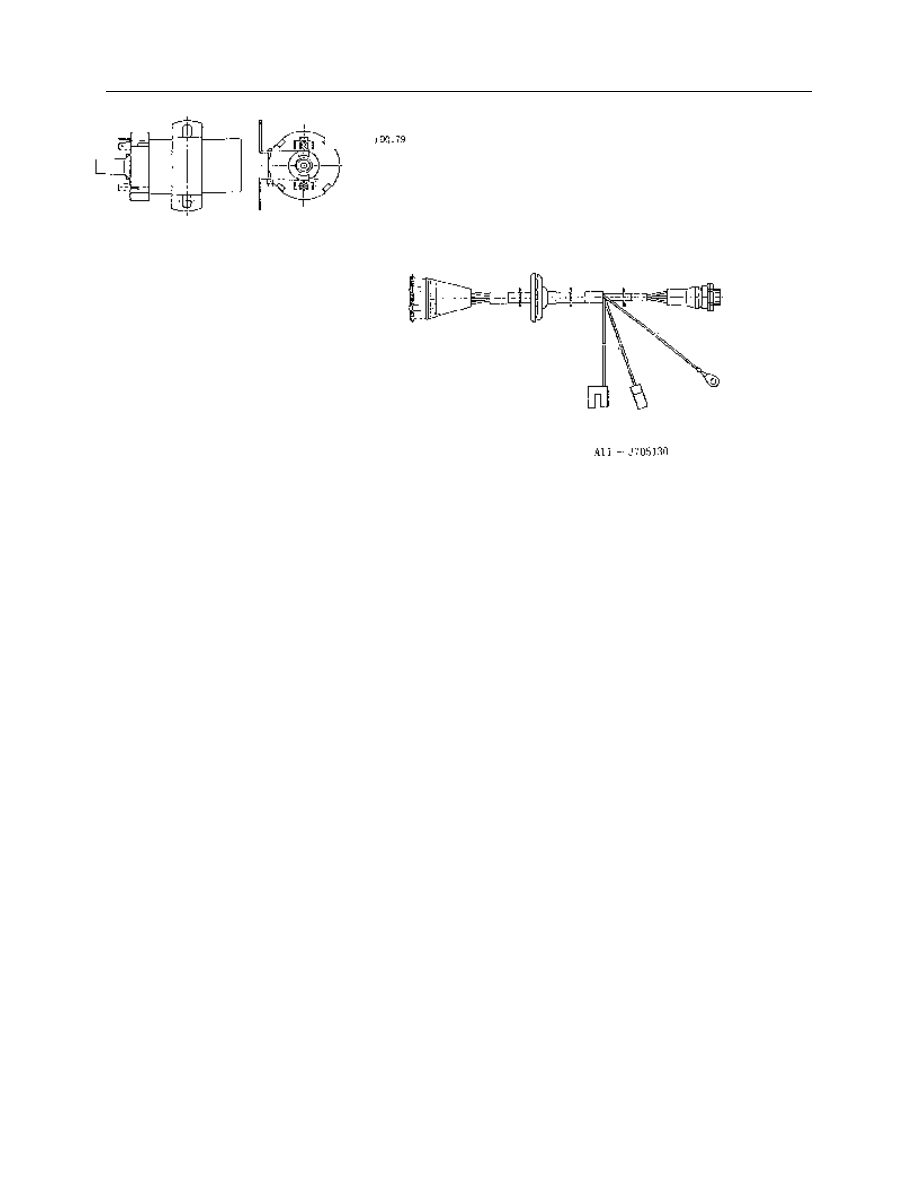

7. Ignition coil assembly.










8. Connector wiring harness assembly.

Connector wiring assembly

Ignition coil assembly

Fig. 132

Type

Fig. 133

Carburetor engine faults, causes and corrections


1. Engine does not run during starting:



Cause















Correction

(1). Battery wires are loose or corroded







Reconnect or replace the wires

(2). Battery is discharged or damaged







Recharge or replace the battery

(3). Starter circuits is opened or loosed or not energized



Energize or replace the harness

(4). Starter solenoid valve or switch is damaged





Replace starter solenoid valve or switch

(5). Starter is damaged











Replace starter

(6). Flywheel gear ring or starter pinion is loosed or damaged

Replace flywheel gear ring or starter

(7). No engine ground wire or ground wire is disconnected

Connect or replace the ground wire



2.  Engine runs but no spark exists during starting:
Cause













            Correction

(

1). Battery is discharged (engine run slowly)

                            Recharge or replace battery

(

2). Battery wire connector is loosed or corroded



Reconnects or replace battery

(

3). Ignition parts is damp or damaged





              Replace ignition parts

(

4). Ignition part harness is opened, loosed or not energized.              Reconnect or replace harness

(

5). Spark plug is burned away, damaged or

Spark plug gap is not correct.

                                          Replace spark plug

(

6). Main mechanism is damaged (for example, camshaft)

Check and service



3.  Difficult to start for engine when temperature is low:
Cause



                      Correction

(1). Battery discharged



                                    Recharge battery

(2). Battery connector loosed or corroded



        Connect or replace the battery wires.

(3). Spark plug is corroded, damaged or the

Spark plug gap is not right.                                              Replace spark plug

(4). Other ignition system problems



                      Check and service

(5). Low cylinder compression pressure





        Sent to service spot for check and service


4.  Difficult to start for engine when temperature is high:
Cause















Correction

(1). Air filter is dirty or blocked







  Clean air filter core or replace case

(2). Low cylinder compression pressure







  Sent to service spot for check and service

(3). Hydraulic valve lifting rod is damaged



                Replace the lifting rod




5. The starter noise or rough engagement.
Cause











                            Correction

(1). Flywheel gear ring or starter’s pinion loose or broken                      Replace flywheel gear ring or starter
(2). Starter retaining bolt loose or missing





      Tighten retaining bolt or replace bolt

(3). The parts in Starter worn out or damaged





      Replace starter
