3.BYD F3, F3-R. Ремонт кожуха испарителя
1. Демонтаж вентиляционных каналов. (1). Снять верхний вентиляционный канал. /1/. Снять верхнюю часть приборной панели. /2/. Открутить винты, как показано на рисунке 8-4-8.
Рисунок 8-4-8. (2). Снять нижний вентиляционный канал. 1). Сдвинуть кресло назад. 2). Поднять коврик, снять напольный вентиляционный канал. (a). Снять левый напольный вентиляционный канала, как показано на рисунке 8-4-9.

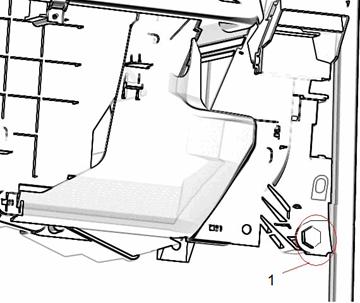

Рисунок 8-4-9. 1. Место демонтажа. (b). Снять правый напольный вентиляционный канала, как показано на рисунке 8-4-10.
Рисунок 8-4-10. 1. Место демонтажа. 2. Снять кожух. 1). Спуск хладагента из системы кондиционирования. 2). Отсоединить трубки магистрали кондиционера, как показано на рисунке 8-4-11.
Рисунок 8-4-11. С помощью соответствующих гаечных ключей открутить гайки M16 и M8 на трубках. 3). Снять пружинные кольца с трубки. Снять пружинные кольца с впускной и выпускной трубок обогревателя. (См. рисунок 8-4-12).
Рисунок 8-4-12. 4). Снять верхнюю часть приборной панели (см. описание демонтажа приборной панели). 5). Снять воздуховод, отсоединить кабельную шину и снять другие части с блока кондиционера. 6). Снять колесо рулевого управления и рулевую колонку (см. описание демонтажа колеса рулевого управления и рулевой колонки). 7). Снять нижнюю часть приборной панели, панель управления кондиционером, отсоединить кабели. 8). Открутить винты крепления к балке (как показано на рисунке 8-4-13).
Рисунок 8-4-13. 1. Винт. 9). Снять балку (см. описание демонтажа балки). 10). Открутить три гайки, как показано на рисунке 8-4-14.

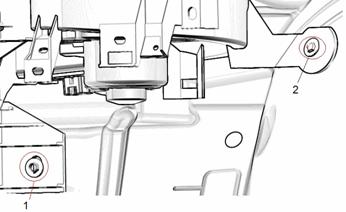

Рисунок 8-4-14. 1. Шестигранная фланцевая гайка 1. 2. Шестигранная фланцевая гайка 2. 11). Открутить гайку, как показано на рисунке 8-4-15.
Рисунок 8-4-15. 1. Гайка. 12). Открутить болт и гайку, как показано на рисунке 8-4-16. Затем снять блок кондиционера.
Рисунок 8-4-16. 1. Гайка. 2. Болт. 13). Снять испаритель кондиционера в сборе. (1). Снять крышку впускного и выпускного отверстий испарителя, как показано на рисунке 8-4-17.
Рисунок 8-4-17.
1. Сердечник испарителя. 2. Правая пластина
испарителя. 3. Расширительный клапан. 4. Зажим. (2). Снять два зажима и расширительный клапан, как показано на рисунке 8-4-17. (3). Снять правую пластину испарителя, как показано на рисунке 8-4-17. (4). Снять испаритель, как показано на рисунке 8-4-17. (5). Снять два кольцевых уплотнения с сердечника испарителя, как показано на рисунке 8-4-18.
Рисунок 8-4-18. 1. Кольцевое уплотнение. 2. Кольцевое уплотнение. 15). Снять блок обогревателя. (a). Снять крышки впускного и выпускного отверстий обогревателя и нижний вентиляционный канал на месте водителя, как показано на рисунке 8-4-19.

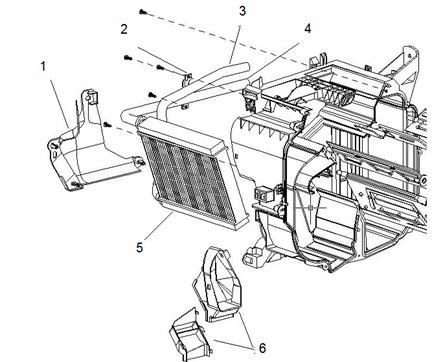

Рисунок 8-4-19.
1. Крышка впускного и выпускного отверстий
обогревателя. 2. Пружинное кольцо. 3. Впускной шланг обогревателя. 4. Выпускной
шланг обогревателя. 5. Сердечник обогревателя. (b). Снять удерживающее пружинное кольцо, как показано на рисунке 8-4-19. 16). Отсоединить кабельную шину устройства охлаждения. Отсоединить разъемы и снять кабельную шину. 17). Снять регулировочное сопротивление нагнетателя. Открутить два винта и снять сопротивление нагнетателя, как показано на рисунке 8-4-20.
Рисунок 8-4-20.
1. Регулировочное сопротивление нагнетателя. 2.
Два винта. 3. Три болта. 18). Снять нагнетатель в сборе с регулировочным сопротивлением вентилятора. Открутить три винта и снять нагнетатель в сборе с электроприводом, как показано на рисунке 8-4-20. 19). Снять терморезистор. (a). Снять испаритель, как показано на рисунке 8-4-21.
Рисунок 8-4-21. 1. Заглушка. 2. Терморезистор. (b). Снять терморезистор с заглушки, как показано на рисунке 8-4-21. 3. Примечания касательно установки. 1). Установка испарителя в сборе. (1). Смазать два новых кольцевых уплотнения компрессорным маслом (PAG56). (2). Установить два новых кольцевых уплотнения на испаритель в сборе, как показано на рисунке 8-4-18. 2). Установить два пружинных кольца и расширительный клапан, как показано на рисунке 8-4-17. Момент затяжки составляет 3,5 Н*м. 3). Установить контроллер обогревателя с дополнительными принадлежностями в сборе. (1). Установить внутренний трос управления обогревом ветрового стекла в тяге управления обогревателем. Примечание: /1/. Не перегибать трос. /2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с дополнительными устройствами в сборе. (2). Установить внутренний трос управления устройством смешивания воздуха в тяге управления обогревателем. (3). Установить внешний трос управления устройством смешивания воздуха, продев его через зажим для троса. Примечание: /1/. Не перегибать трос. /2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с дополнительными устройствами в сборе. (4). Пошевелить тягу управления обогревателем, проверить перевод тяги в положение внутренней циркуляции и впуска наружного воздуха, а также фиксацию тяги в указанных положениях. (5). Проложить трос в устройстве управления обогревателем в сборе, при этом не вытягивать внешний трос. (6). Установить внутренний трос управления устройством впуска воздуха в тяге управления обогревателем. (7). Установить внешний трос управления устройством впуска воздуха, продев его через зажим для троса. Примечание: /1/. Не перегибать трос. /2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с дополнительными устройствами в сборе. /3/. Пошевелить тягу управления обогревателем, проверить перевод тяги в положение внутренней циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных положениях. /4/. Проложить трос в устройстве управления обогревателем в сборе, при этом не вытягивать внешний трос. Соединить разъем, установить устройство управления обогревателем в сборе.
Рисунок 8-4 -22. 1. Максимальный нагрев. 2. Максимальное охлаждение. Установить тягу управления в положение максимального охлаждения, подсоединить трос к управляющему рычагу. Установить внешний трос в зажиме, прижать трос в направлении, показанном на рисунке. Примечание: Пошевелить тягу управления обогревателем, проверить перевод тяги в положение внутренней циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных положениях. Установить тягу управления в положение внутренней циркуляции, подсоединить внутренний трос к управляющему рычагу.
Рисунок 8-4-23. 1. Циркуляция с впуском наружного воздуха. 2. Внутренняя циркуляция. Установить внешний трос в зажиме, прижать трос в направлении, показанном на рисунке. Примечание: /1/. Не перегибать трос. /2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с дополнительными устройствами в сборе. /3/. Пошевелить тягу управления обогревателем, проверить перевод тяги в положение внутренней циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных положениях. 4). После установки проверить наличие утечки.
