Раздел 4.

BYD F3, F3-R. Техническое обслуживание частей системы кондиционирования

1. Ремонт приводного ремня компрессора.

 (1). Демонтаж.

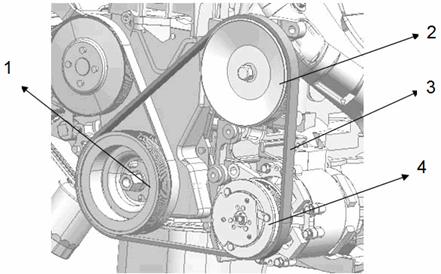

Положение компрессора и приводного ремня показано на рисунке 8-4-1.

Рисунок 8-4 -1.

1. Шкив ременной передачи коленчатого вала. 2. Шкив ременной передачи гидравлического насоса рулевого управления. 3. Приводной ремень компрессора. 4. Шкив ременной передачи компрессора.

 (a). Открутить гайку A, как показано на рисунке 8-4-2.

Рисунок 8-4 -2.

1. Коленчатый вал. 2. Насос усилителя рулевого управления. 3. Гайка A. 4. Гайка B. 5. Компрессор.

 (b). Открутить гайку B и снять приводной ремень компрессора.

 (2). Установка.

 (a). Установить приводной ремень компрессора, как показано на рисунке 8-4-3.

Рисунок 8-4-3.

 (b). Закручивая гайку A, отрегулировать натяжение приводного ремня.

 (c). Поворачивая гайку B, отрегулировать натяжение приводного ремня. Величина прогиба натянутого приводного ремня в центральной части не должна превышать 6,5-7,5 мм для нового ремня и 8,0-9,0 мм для ремня, бывшего в эксплуатации.

Подсказка:

 (1). Новым считается приводной ремень, продолжительность эксплуатации которого не превышает 5 мин.

 (2). Бывшим в эксплуатации считается приводной ремень, продолжительность эксплуатации которого составляет более 5 мин.

 (3). Установить ремень, проверить контакт между ремнем и шкивом (см. рисунок 8-4-4).

Рисунок 8-4-4.

1. Нормально. 2. Неправильно.

2.

BYD F3, F3-R. Ремонт воздушного фильтра.

 (1). Снять вещевой ящик, как показано на рисунке 8-4-5.

Рисунок 8-4-5.

 (2). Снять воздушный фильтр, как показано на рисунке 8-4-6.

Рисунок 8-4-6.

 (3). Снять и проверить патрон фильтра, при необходимости заменить.

Рисунок 8-4-7.
