Audi A3 2013 года. Руководство - часть 16

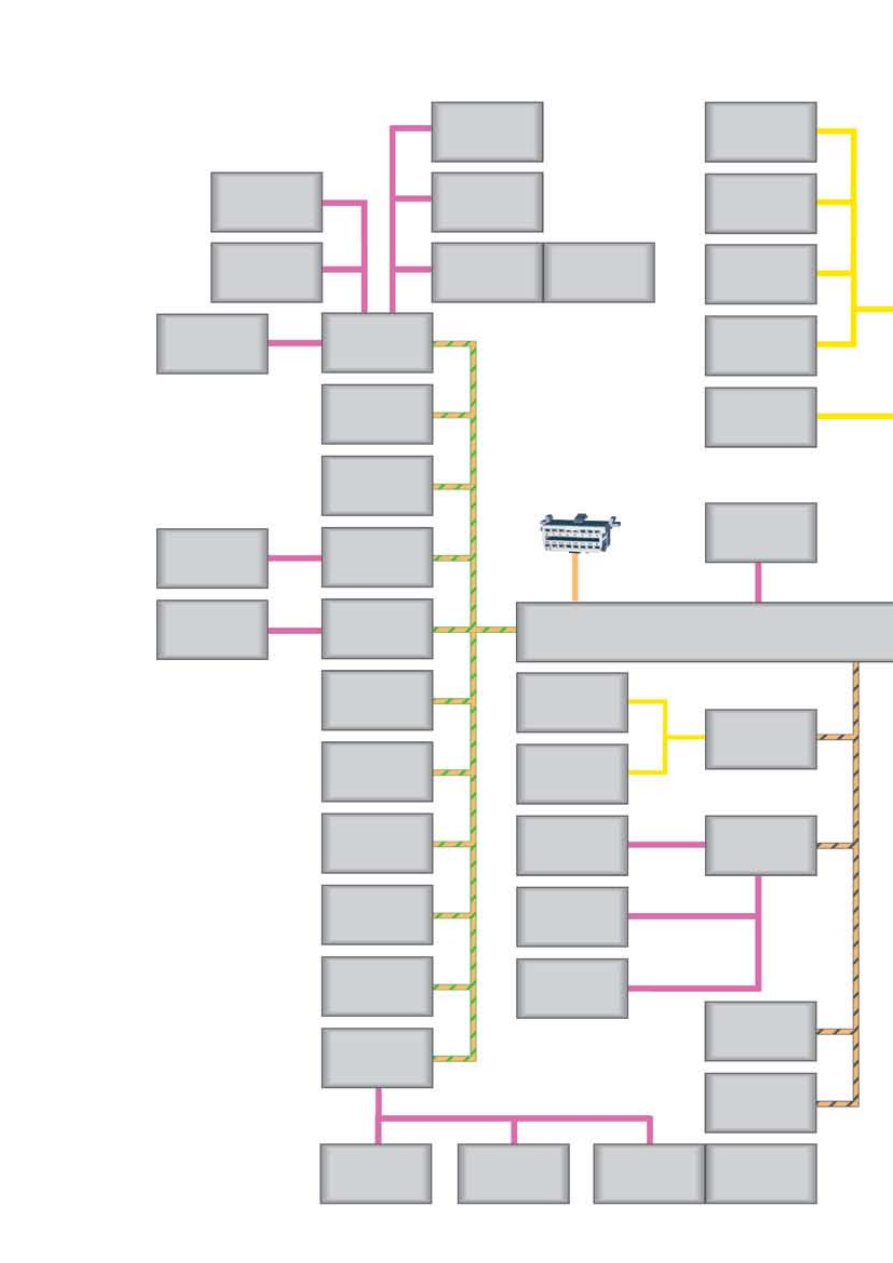

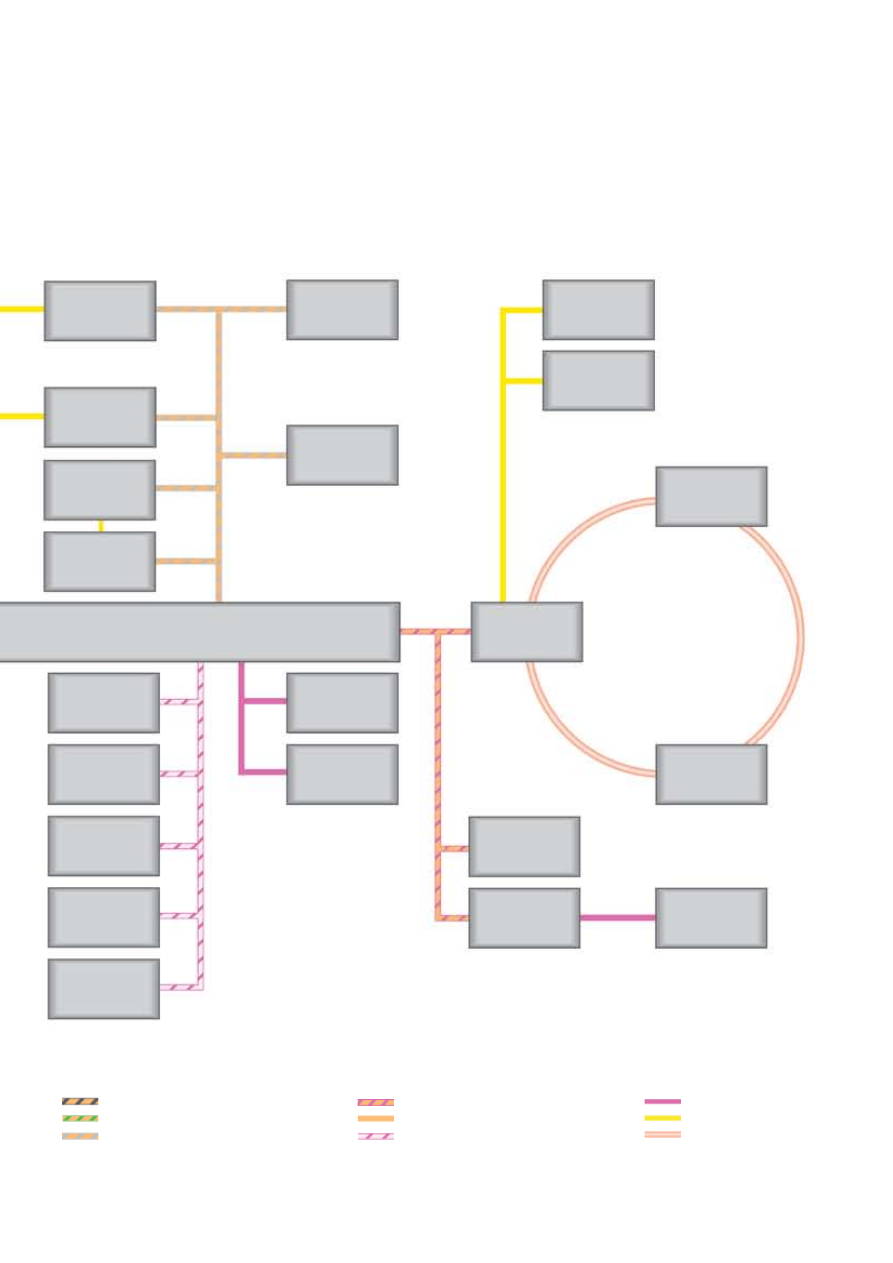

Топология

БУ задней двери

со стороны ППАС

J927

БУ распознавания

прицепа

J345

БУ для

спецавтомобилей

J608

БУ электроники

рулевой колонки

J527

БУ двери водителя

J386

БУ эл. блокировки

рулевой колонки

J764

Датчик охранной

сигнализации

G578

БУ задней двери

со стороны ВОД

J926

БУ двери

переднего

пассажира

J387

Интерфейсный БУ

системы

отслеживания

положения а/м

J843

БУ бортовой сети

J519

БУ системы

санкционирования

доступа и пуска

двигателя

J518

Датчик дождя и

освещённости

G397

Датчик влажности

воздуха

G355

Звуковой сигнал

противоугонной

сигнализации

H12

Переключатель

освещения E1

БУ

электродвигателя

стеклоочистителя

J400

БУ сдвижного

люка

J245

БУ комбинации

приборов

J285

БУ

Climatronic

J255

БУ

приточного

вентилятора

J126

Датчик давления

в контуре клима ти-

ческой установки

G805

Датчик

загрязнения

воздуха

G238

Датчик влажности

воздуха в канале

приточного воздуха

G657

Диагностический

разъём

БУ двигателя

J623

БУ

подушек

безопасности

J234

БУ датчика NOx

J583

БУ датчика NOx 2

J881

БУ преднатя-

жителя переднего

левого РБ

J854

БУ преднатя-

жителя переднего

правого РБ

J855

Блок Mechatronik

для КП DSG

J743

БУ датчиков

селектора

J587

Диагностический интерфейс шин данных

J533

БУ системы

определения

занятости сиденья

J706

БУ 2

ассистента смены

полосы движения

J770

БУ правой

светодиодной

фары

БУ многофунк-

ционального

рулевого колеса

J453

БУ левой фары

J667

БУ правой фары

J668

БУ левой

светодиодной

фары

Генератор

БУ контроля АКБ

J367

БУ ассистента

смены полосы

движения

J769

БУ цифровой

аудиосистемы

J525

БУ информацион-

ной электронной

системы 1

J794

ТВ-тюнер

R78

БУ

дополнительного

отопителя

J364

Приёмник радио-

сигнала управле-

ния автономным

отопителем

R64

БУ камеры

заднего вида

J772

Дисплей MMI

J685

Панель управле-

ния мультимедий-

ной системы

E380

БУ ассистента

дальнего света

J844

БУ адаптивного

круиз-контроля

J428

Передняя камера

вспомогательных

систем водителя

R242

БУ системы

адаптивного

освещения и

корректора фар

J745

БУ корректора

фар

J431

БУ системы

электронного

регулирования

демпфирования

J250

БУ парковочного

автопилота

J791

БУ полного

привода

J492

БУ усилителя

рулевого

управления

J500

БУ ABS

J104

CAN-комфорт

CAN-привод

CAN-Infotainment
CAN-диагностика

CAN-Extended

CAN-ходовая часть

шина LIN
дополнительные шины

Условные обозначения:

шина MOST

609_154

На схеме показаны все блоки управления, которые только могут
быть подключены в системе шин данных. Некоторые из этих
блоков управления относятся к дополнительному оборудованию
или устанавливаются только на автомобили для определённых
рынков, или будут устанавливаться позже.

Поскольку на схеме показаны все возможные блоки управления,
то такая схема в действительности никогда не реализуется, т. к.
некоторые пары блоков управления не могут быть установлены
вместе. Например, БУ системы адаптивного освещения и
корректора фар J745 и БУ корректора фар J431 никогда не
устанавливаются вместе в одном автомобиле, может быть
установлен максимум только какой-то один из них в зависимости
от типа фар.

Только для а/м с 5-дверным кузовом.

Варианты, относящиеся к области отопления/климатической установки, см. в программе самообучения SSP 609 «Audi A3 ’13».

Общие сведения

609_065

Варианты климатических установок

Audi A3 ’13 может поставляться с разными исполнениями систем
отопления и климатизации:

с одним только отопителем;

•

с климатической установкой с ручным управлением;

•

с автоматической климатической установкой.

•

На отдельных рынках могут предлагаться не все три варианта
одновременно.

Автоматическая климатическая установка имеет функции
регулирования по влажности и по энтальпии. Регулирование по
влажности используется для распознавания запотевания стёкол
и учитывается при расчёте фаз выключения двигателя в режиме
Старт-стоп.
Энтальпия — мера содержания энергии в климатической
установке. На Audi A3 ’13 за счёт точного управления
соотношением приточного и рециркулируемого воздуха
в салоне обеспечивается эффективный режим работы
климатической установки.

При выборе профиля efficiency (Audi drive select) активируется в
пределах температур, воспринимаемых как комфортные,
энергооптимированный режим работы климатической
установки. При этом автоматическая климатическая установка
переключается в режим eco, который отображается на блоке
управления Climatronic J255.

Ещё удобнее для клиентов стал автономный отопитель
(дополнительное оборудование). С помощью брелка-пульта ДУ
клиент может не только включить автономный отопитель сразу
же, но и запрограммировать его на включение в определённое
время. При программировании устанавливается время отъезда,
т. е. момент времени, к которому автомобиль уже должен быть
полностью прогрет и готов к отъезду.

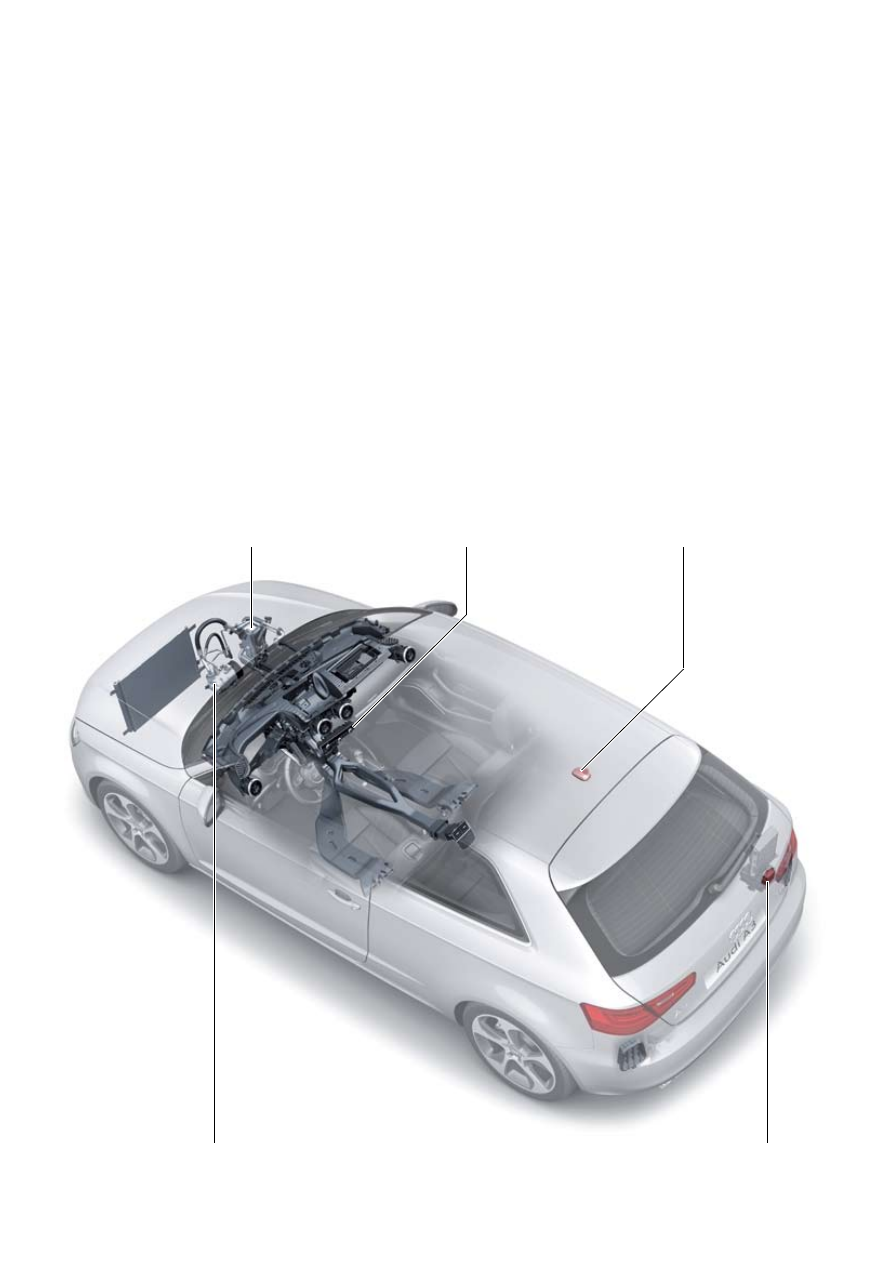

Блок управления дополнительного отопителя
J364

Блок управления Climatronic
J255

Антенна на крыше
R216

Приёмник радиосигнала управления
автономным отопителем
R64

Регулировочный клапан компрессора климатической
установки
N280

Климатическая установка

Управление

Для разных вариантов системы отопления/климатизации салона
устанавливаются и разные панели управления. Во всех
вариантах на панели управления могут быть установлены
клавиши подогрева сидений (дополнительное оборудование).
Регулирование подогрева сидений трёхступенчатое, выбранная
ступень показывается светодиодным индикатором
в соответствующей клавише.

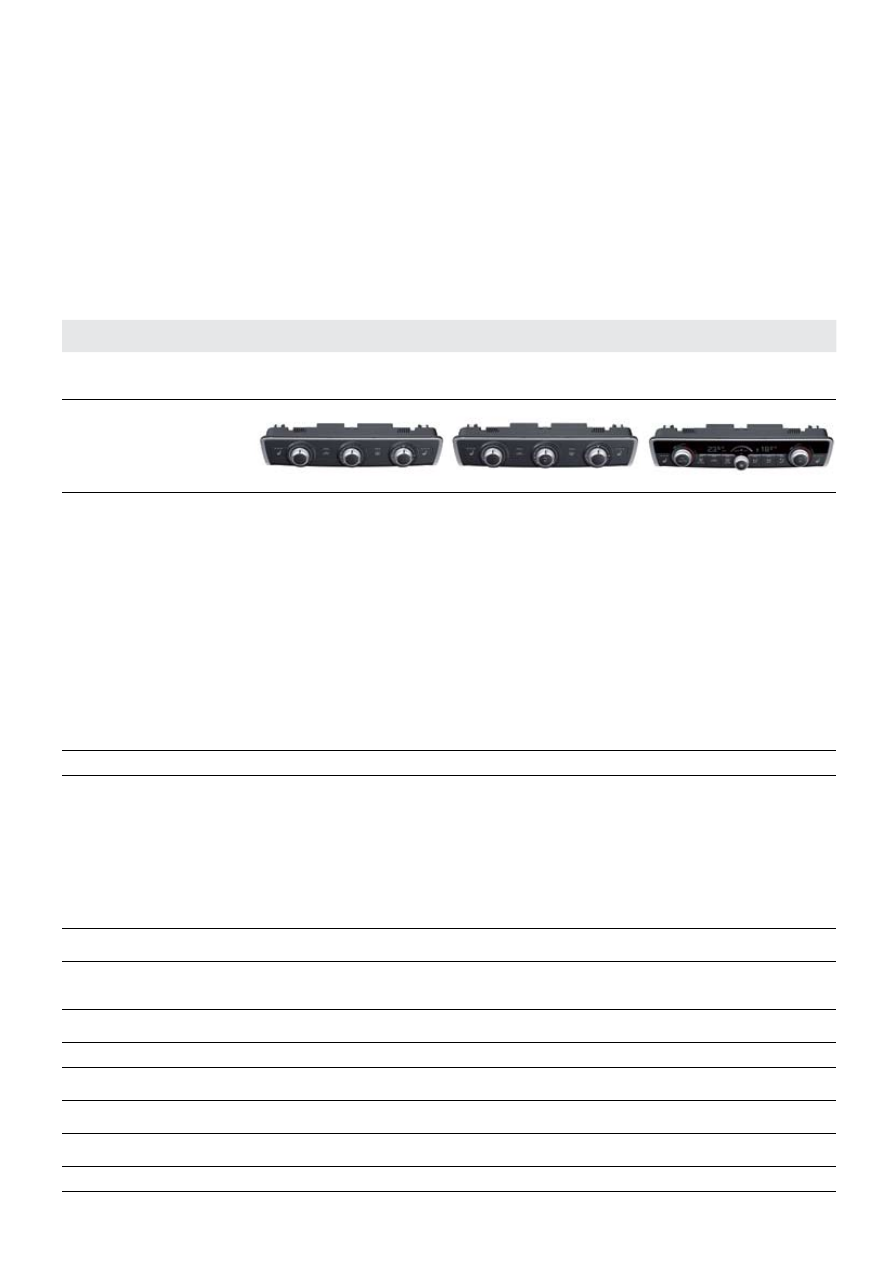

Отопитель

Климатическая установка
с ручным управлением

Автоматическая
климатическая установка

Панель управления и блок
управления

Блок управления отопителя J65
без дисплея

Блок управления
климатической установки J301,
без дисплея

Блок управления Climatronic
J255, с дисплеем

Органы управления

три поворотных регулятора:

температура;

•

вентилятор;

•

распределение потоков

•

воздуха.

клавиша ручного включения
рециркуляции
клавиша обогрева заднего
стекла
клавиши подогрева сидений,
трёхступ. (доп. оборудование)

три поворотных регулятора:

температура;

•

вентилятор;

•

распределение потоков

•

воздуха.

клавиша ручного включения
рециркуляции
клавиша обогрева заднего
стекла
клавиши подогрева сидений,
трёхступ. (доп. оборудование)
клавиша AC

два поворотных регулятора
для температуры дефлекторов
водителя и переднего
пассажира
клавиша AC
клавиша AUTO
поворотный регулятор
вентилятора
клавиша режима оттаивания
клавиша ручного включения
рециркуляции
клавиша обогрева заднего
стекла
три клавиши распределения
потоков воздуха
клавиши подогрева сидений,
трёхступ. (доп. оборудование)

Количество температурных зон 1

Распределение потоков
воздуха в салоне

дефлекторы обдува
(оттаивания) ветрового стекла
дефлекторы передней панели
левый-центральный-правый
дефлекторы пространства для
ног правый/левый
дефлекторы пространства для
ног сзади правый/левый

Регулирование влажности
и энтальпии

нет

•

Различные стили
микроклимата

нет

два стиля микроклимата

стандартный;

•

eco.

•

Автоматическая управление
рециркуляцией

нет

•

Датчик загрязнения воздуха

нет

•

Датчик интенсивности
солнечного излучения

нет

•

Датчик влажности воздуха
в салоне

нет

•

Датчик влажности наружного
воздуха

нет

•

Охлаждение вещевого ящика нет

нет

В таблице ниже указано наличие различных функций
по отдельным вариантам отопителя/климатической установки:

Поворотные регуляторы обеих панелей управления
климатическими установками частично выполняют каждый
несколько функций, например, включение и выключение
кондиционера или автоматического режима работы установки.
