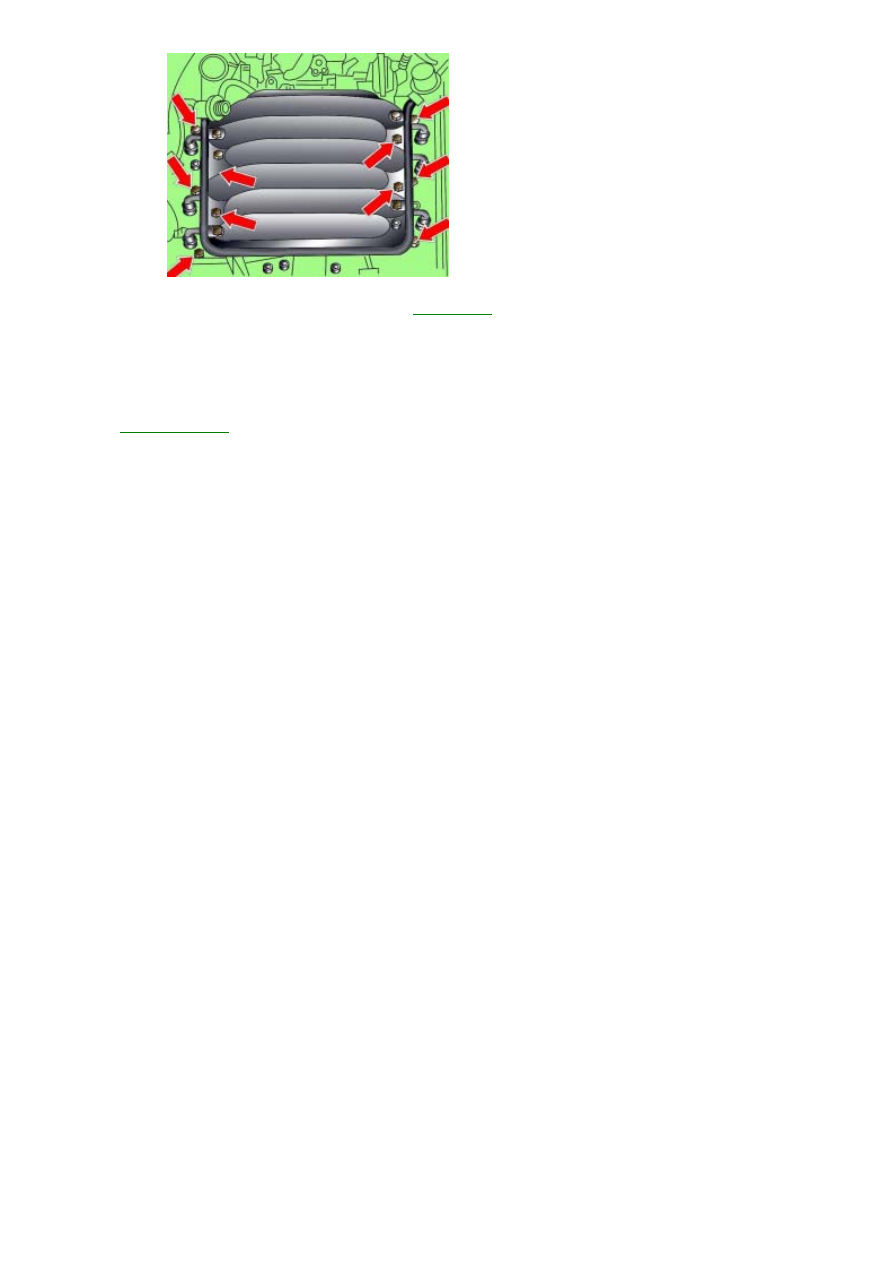

Рис. 3.1–81. Расположение болтов
крепления впускного коллектора

Отверните болты крепления впускного коллектора

 (

рис

. 3.1–81

) и снимите его.

Установка

Установка проводится в последовательности

, обратной снятию, с учетом следующего.

Проверьте установку троса акселератора

.

Затягивайте болты постепенно по диагонали

.

Подсоедините провод

 «массы» к аккумуляторной батарее.

Включите

радиоприемник

и введите в него код

.

Поднимите стекла электрическими стеклоподъемниками вверх до упора

.  Затем нажмите все переключатели

стеклоподъемника еще раз

,  по меньшей мере на  1  секунду,  в положение закрытия для активации блока

управления стеклоподъемниками

.

Установите время на часах

.

43

Предупреждение

Все зажимы и хомуты

,  которые при снятии крышки головки блока цилиндров будут повреждены или

разрезаны

, при установке крышки головки блока цилиндров необходимо заменить на новые.

Снятие

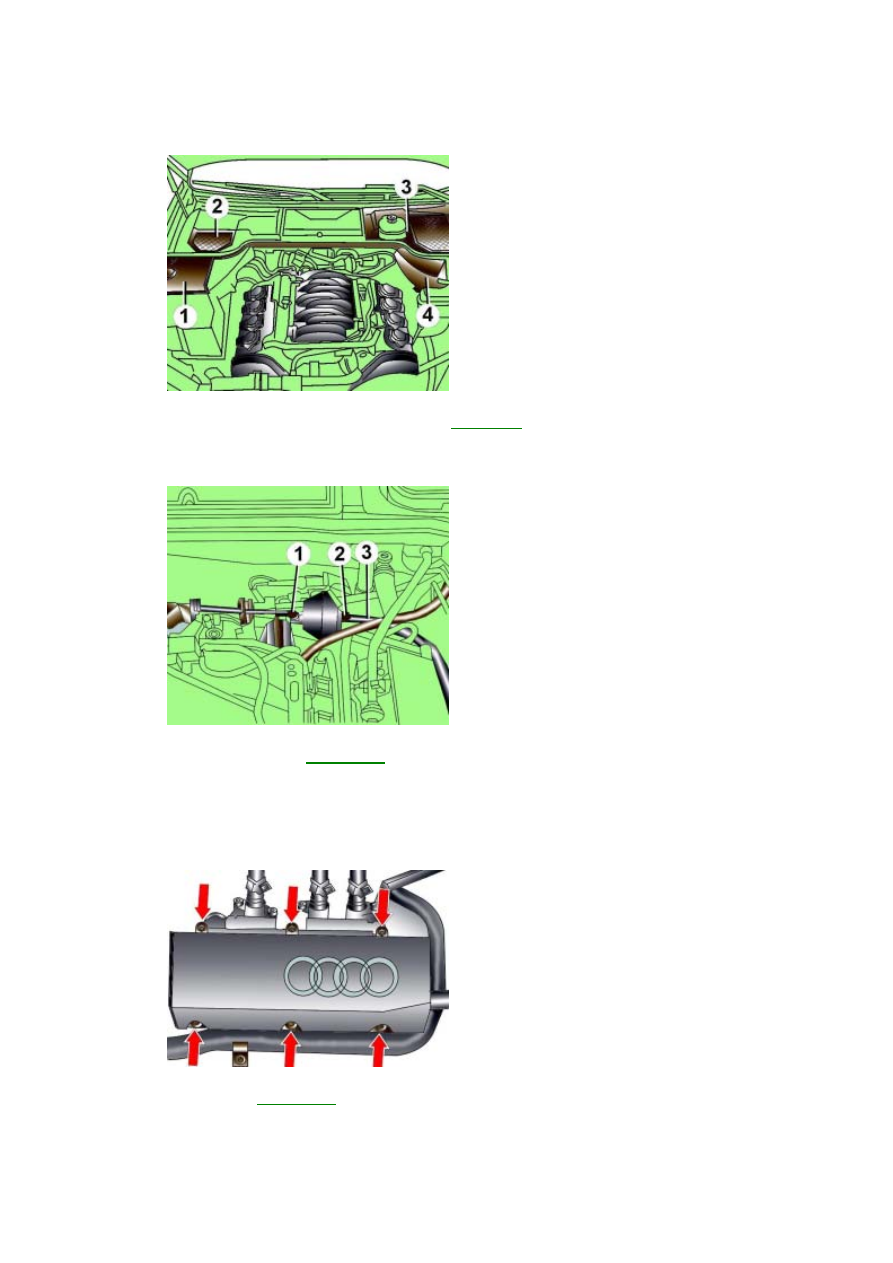

Рис. 3.1–7. Расположение
защитных кожухов (1–4) в задней
части моторного отсека

Отверните четыре винта и снимите кожух двигателя

 (см.

рис

. 3.1–7

).

Автомобили, оборудованные системой круиз–контроля

Рис. 3.1–14. Расположение тяги
управления (1), гайки крепления
(2)

вакуумного блока и вакуумного

шланга (3)

Отсоедините тягу управления

 1 (см.

рис

. 3.1–14

) от вакуумного блока.

Снимите с вакуумного блока вакуумный шланг

 3.

Отверните гайку

 2 и снимите вакуумный блок.

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров

.

Освободите вакуумный шланг вакуумного усилителя тормозов из фиксаторов

.

Отсоедините тросик и отведите его в сторону

.

Рис. 3.1–82. Расположение болтов
крепления левой крышки головки
блока цилиндров

Отверните болты крепления

 (

рис

. 3.1–82

) и снимите крышку головки блока цилиндров.

Установка

Установка проводится в последовательности

, обратной снятию, с учетом следующего.

При необходимости замените прокладку крышки головки блока цилиндров

.

При установке крышки на опорные поверхности крайних крышек распределительного вала нанесите тонкий
слой герметика

 D 454 300 А, при этом не заблокируйте отверстие для подачи масла.

44

Перед установкой прокладки распылите на обе ее стороны кремниевую смазку

 D 007 000 A2.

Болты крепления крышки головки блока цилиндров затягивайте постепенно по диагонали

.

45

Предупреждение

Все зажимы и хомуты

,  которые при снятии крышки головки блока цилиндров будут повреждены или

разрезаны

, при установке крышки головки блока цилиндров необходимо заменить на новые.

Снятие

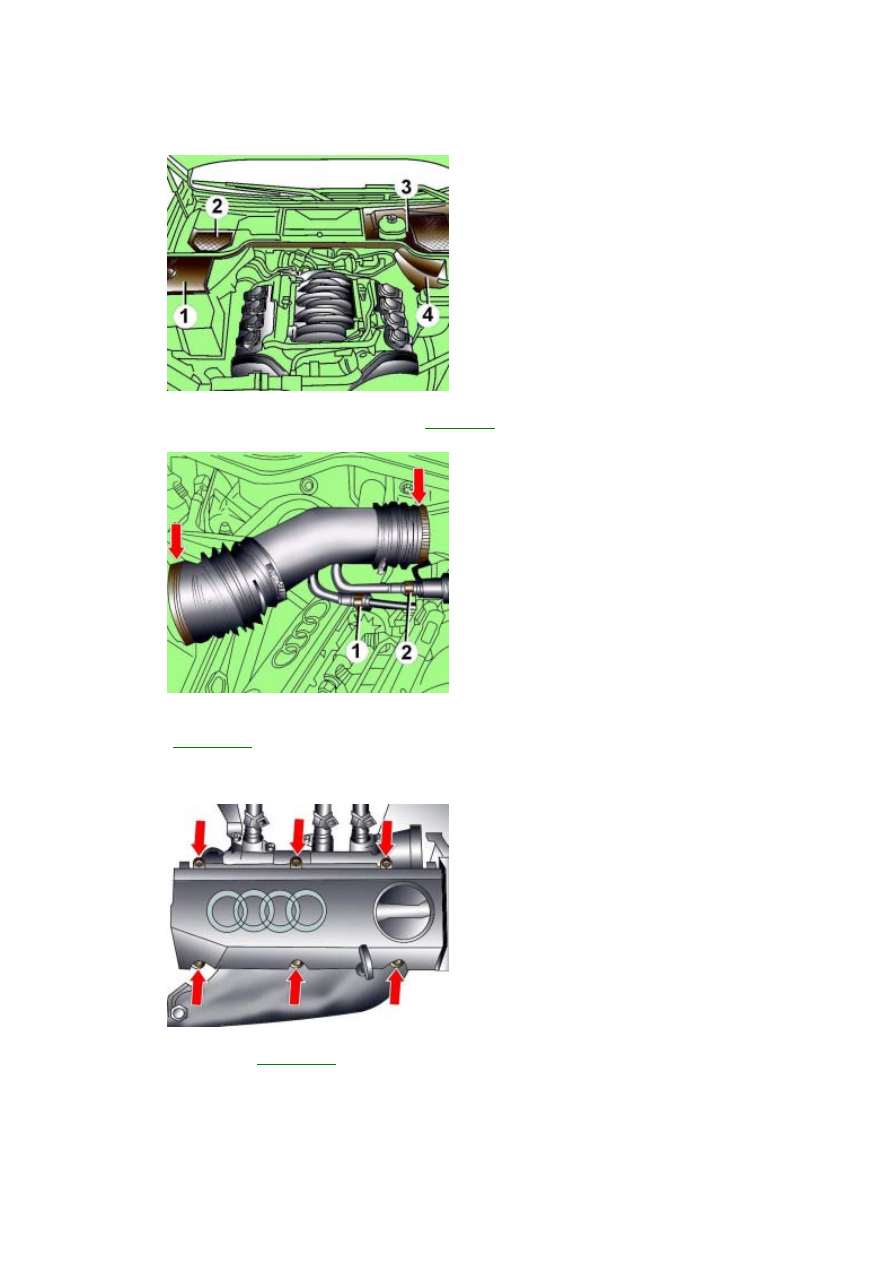

Рис. 3.1–7. Расположение
защитных кожухов (1–4) в задней
части моторного отсека

Отверните четыре винта и снимите кожух двигателя

 (

рис

. 3.1–7

).

Рис. 3.1–42. Расположение
хомутов крепления воздушного
патрубка расходомера воздуха и
всасывающего трубопровода: 1 –
трубопровод подачи топлива; 2 –
шланг подачи топлива

Ослабьте хомуты и снимите воздушный патрубок

,  соединяющий расходомер воздуха и всасывающий

трубопровод

 (см.

рис

. 3.1–42

).

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров

.

Отсоедините тросик и отведите его в сторону

.

Рис. 3.1–83. Расположение болтов
крепления правой крышки
головки блока цилиндров

Отверните болты крепления

 (

рис

. 3.1–83

) и снимите крышку головки блока цилиндров.

Установка

Установка проводится в последовательности

, обратной снятию, с учетом следующего.

При необходимости замените прокладку крышки головки блока цилиндров

.

При установке крышки ненесите на опорные поверхности крайних крышек распределительного вала тонкий
слой герметика

 D 454 300 А, при этом не заблокируйте отверстие для подачи масла.

Перед установкой прокладки распылите на обе ее стороны кремниевую смазку

 D 007 000 A2.

Болты крепления крышки головки блока цилиндров затягивайте постепенно по диагонали

.
