Электровоз 2ЕЛ5. Устройство тягового двигателя ДТК-820 и его составных частей - часть 2

1.3.3 Якорь в соответствии с рисунком 2 состоит из сердечника, вала, коллектора и обмотки, уложенной в пазы сердечника.

Сердечник посажен на втулку вала якоря и состоит из штампованных листов электротехнической стали. Сердечник зажат с одной стороны задней нажимной шайбой, с другой - втулкой коллектора. В сердечнике имеются пазы открытой формы для размещения обмотки и аксиальные отверстия для прохода вентилирующего воздуха.

На выступающем конце втулки якоря имеется резьба для установки гайки крепления коллектора. Наличие втулки якоря обеспечивает возможность выпрес-совки и замены вала без полной разборки якоря.

Вал якоря имеет плавные переходы от одного диаметра к другому. Концы вала заканчиваются конусами для посадки шестерен зубчатой передачи. На торцах вала имеется внутренняя резьба для ввинчивания рым-болта для транспортировки якоря и установки специальной гайки для гидравлического снятия шестерни.

Коллектор в соответствии с рисунком 9 состоит из нажимного конуса 1, скрепляющих болтов 2 с уплотняющими шайбами 3, изоляционных манжет 4 и 8, комплекта медных и изоляционных пластин 5, изоляционного цилиндра 6 и втулки коллектора 7.

Медные пластины изолированы друг от друга изоляционными прокладками, а от втулки и нажимного конуса - изоляционными манжетами и цилиндром. Для обеспечения герметичности коллекторной камеры А в коллекторе имеются два уплотнительных замка Б и В, которые заполнены уплотнительной замазкой. На втулку якоря коллектор посажен с натягом и дополнительно закреплен гайкой.

Схема электрическая соединений катушек якоря и уравнителей с коллектором приведена на рисунке 10 и состоит из катушек 1 и уравнителей 2, концы которых приварены к петушкам коллекторных пластин 3. В пазах сердечника обмотка якоря закреплена клиньями из профильного стеклопластика, в лобовых частях -стеклобандажом.

Катушки якоря и уравнители выполнены из изолированного обмоточного провода. Корпусная изоляция катушек якоря выполнена из слюдинитовой ленты.

Для обеспечения влагостойкости изоляции и увеличения срока ее службы обмотка якоря пропитана в эпоксидном компаунде.

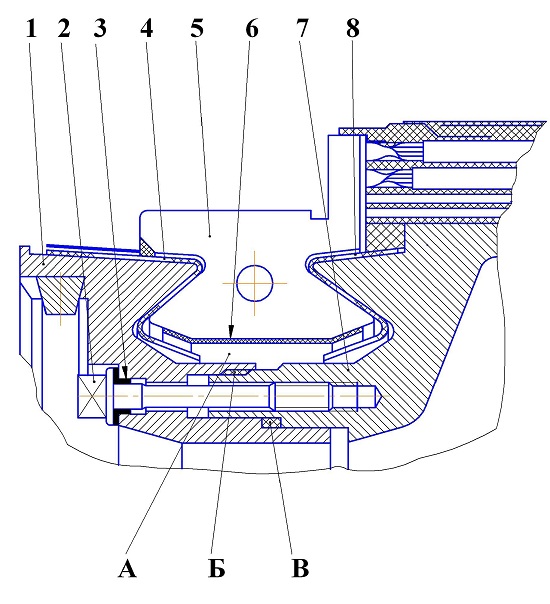

Рисунок 9 - Коллектор

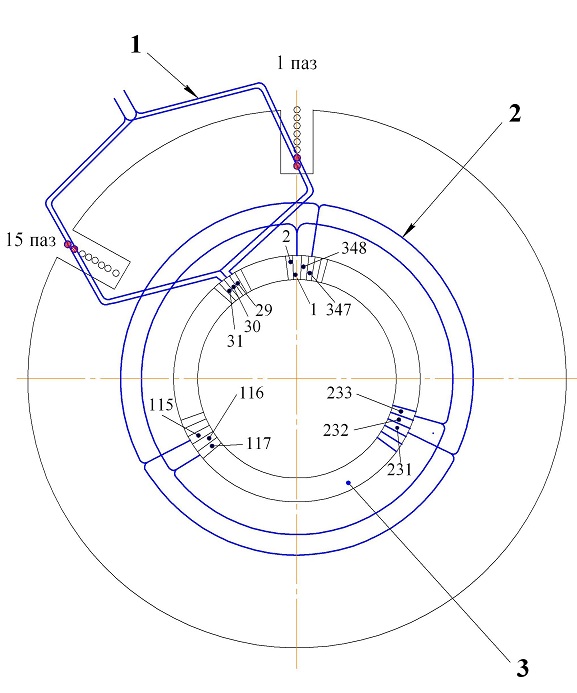

Рисунок 10 - Схема электрическая соединений катушек якоря и уравнителей с коллекторными пластинами

1.3.4 Подшипниковые узлы тягового двигателя в соответствии с рисунком 11 состоят из подшипниковых щитов 1 и 8, колец 2, крышек подшипника 3, колец 4, втулок 5 и 6, крышки 7. Подшипниковые щиты стальные, имеют гнезда для установки наружных колец подшипников, посадочные поверхности по наружному контуру для запрессовки щитов в остов и фланцы с отверстиями для крепления щитов болтами к остову. Во фланцах имеются четыре отверстия с резьбой для выжимных болтов, с помощью которых щиты выпрессовываются из остова при разборке тягового двигателя. С наружной стороны на подшипниковых щитах

имеются бобышки с резьбой для крепления кожухов зубчатых передач и камеры для сбора отработанной смазки. В подшипниковом щите со стороны коллектора имеются два люка для проверки состояния крепления шинных соединений и замены пальцев кронштейнов щеткодержателей под электровозом. Подшипниковый щит со стороны, противоположной коллектору, имеет окна для выхода вентилирующего воздуха из тягового двигателя.

В остов подшипниковые щиты установлены с натягом и закреплены болтами с пружинными шайбами.

Якорные подшипники - радиальные, однорядные с короткими цилиндрическими роликами, средней серии. Для смазывания подшипников используется смазка Буксол.

Добавление смазки производится через трубки, ввинченные в отверстия подшипниковых щитов, которые сообщаются с подшипниковыми камерами. Внутренние кольца подшипников с натягом установлены на вал якоря и в осевом направлении зафиксированы на валу втулками 5, 6 и кольцом 4. Наружные кольца подшипников установлены в гнезда подшипниковых щитов и закреплены в осевом направлении крышками 3. Последние крепятся к подшипниковым щитам болтами. Под головки болтов установлены плоские стопорные шайбы, предохраняющие болты от самоотвинчивания посредством отгиба шайб на крышку и головки болтов. В конструкции подшипниковых узлов предусмотрены уплотняющие устройства, защищающие якорные подшипники от проникновения смазки из кожухов зубчатой передачи и утечки смазки из подшипниковых камер.

С внутренней стороны лабиринтные уплотнения через отверстия А сообщаются с атмосферой. Это способствует выравниванию давления в подшипниковых камерах до уровня атмосферного и тем самым исключается выдавливание смазки из них разностью давлений, возникающей в работающем двигателе при продувке через него вентилирующего воздуха. Со стороны коллектора уплотнение образовано подшипниковым щитом 1 и втулкой 5, со стороны, противоположной коллектору, крышкой 7, втулкой 6 и подшипниковым щитом 8.

С наружной стороны уплотнения образованы кольцами 2, 4 и крышкой 3.

При добавлении смазки в подшипники отработанная смазка попадает в камеру В и выбрасывается через отверстие Г крышки 3 в камеру Д, закрытую крышкой 9. Смазка, проникшая в подшипниковые узлы из кожуха зубчатой передачи, возвращается обратно через отверстия Б в крышке 3, а та ее часть, которая попала в камеру В, выбрасывается через отверстие Г в камеру Д, откуда она удаляется на текущих ремонтах.

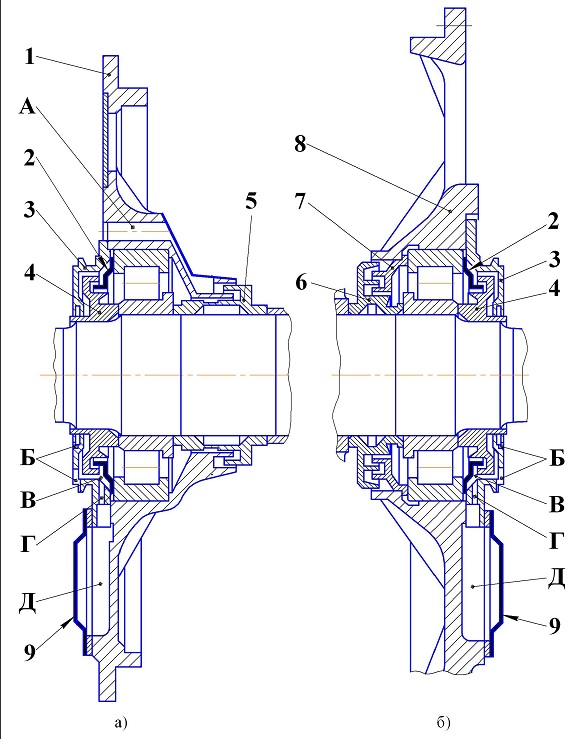

Рисунок 11 - Подшипниковые узлы тягового двигателя:
а) - со стороны коллектора
б) - со стороны, противоположной коллектору

1.3.5 Моторно-осевые подшипники в соответствии с рисунком 12 состоят из вкладышей 1, 2 и букс 3 с постоянным уровнем смазки. В пазы моторно-осевых горловин остова буксы установлены с натягом и закреплены болтами. Буксы невзаимозаменяемые. Вкладыши 1 и 2 отлиты из латуни, внутренняя их поверхность залита баббитом. Во вкладышах, обращенных к буксам, имеются окна для поступления смазки в зону трения. Вкладыши имеют бурты, фиксирующие их положение в осевом направлении. От проворачивания они крепятся в остове шпонками 8. Для регулирования натяга посадки вкладышей в моторно-осевых подшипниках между буксами и остовом установлены прокладки 4, которые по мере износа наружного диаметра вкладышей удаляют. В буксе 3 имеются две сообщающиеся камеры Б и В. В масло камеры Б погружены косы, плетеные из шерстяной пряжи. Камера В, заполненная маслом, нормально не сообщается с атмосферой. По мере расходования масла его уровень в камере Б понижается. Когда он окажется ниже отверстия трубки 6, воздух поступает через эту трубку в верхнюю часть камеры В, перегоняя из нее масло через отверстие А в камеру Б. В результате уровень масла в камере Б повысится и закроет нижний конец трубки 6. После этого камера В будет разобщена с атмосферой и перетекание масла из нее в камеру Б прекратится. Таким образом, пока в запасной камере В находится масло, уровень его в камере Б не будет понижаться. Буксу заправляют маслом по трубке 7 через отверстие А под давлением с помощью специального шланга с наконечником. Уровень масла в буксе контролируют указателем 5.
