Электровоз 2ЕЛ5. Инструмент и принадлежности -
часть 4

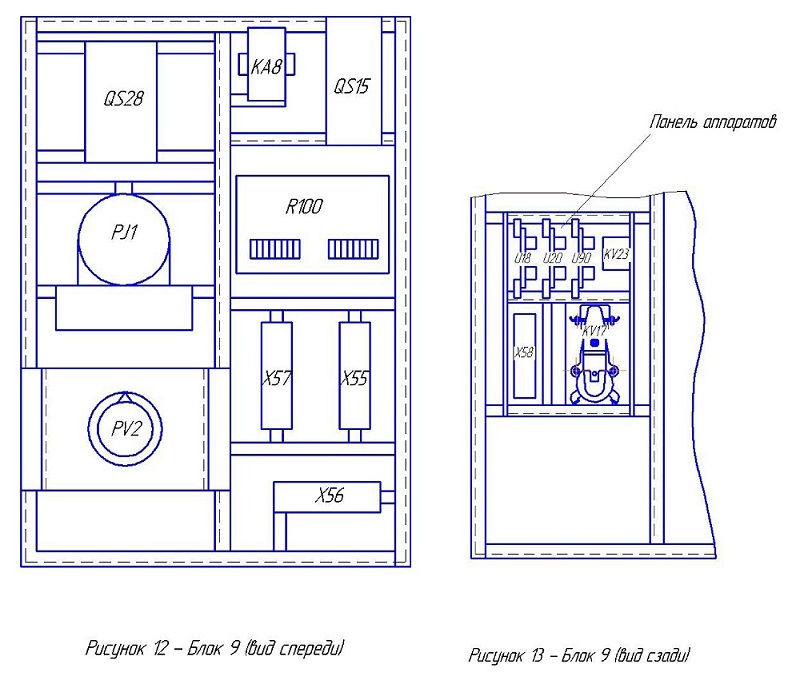

Пояснительные данные к рисункам 12 и 13 - Блок 9
Обозначение по
схеме |
Наименование
аппаратов |
КА8 |
Реле перегрузки |
PJ1 |
Счетчик активной
электрической энергии А2D-4-А0-00-Т |
PV2 |
Панель вольтметра |
QS15 |
Разъединитель Р-15 |
QS28 |
Разъединитель Р-25 |
R100 |
Панель резисторов |
X55,
X56, X57 |
Зажимы контактные |
|
|
|
Панель аппаратов |
|
|
KV17 |
Реле промежуточное
РП-277 |
KV23 |
Реле РЭП 26 |
U18,U20,U90 |
Панель диодов
ПД-615 |
X58 |
Зажимы контактные |

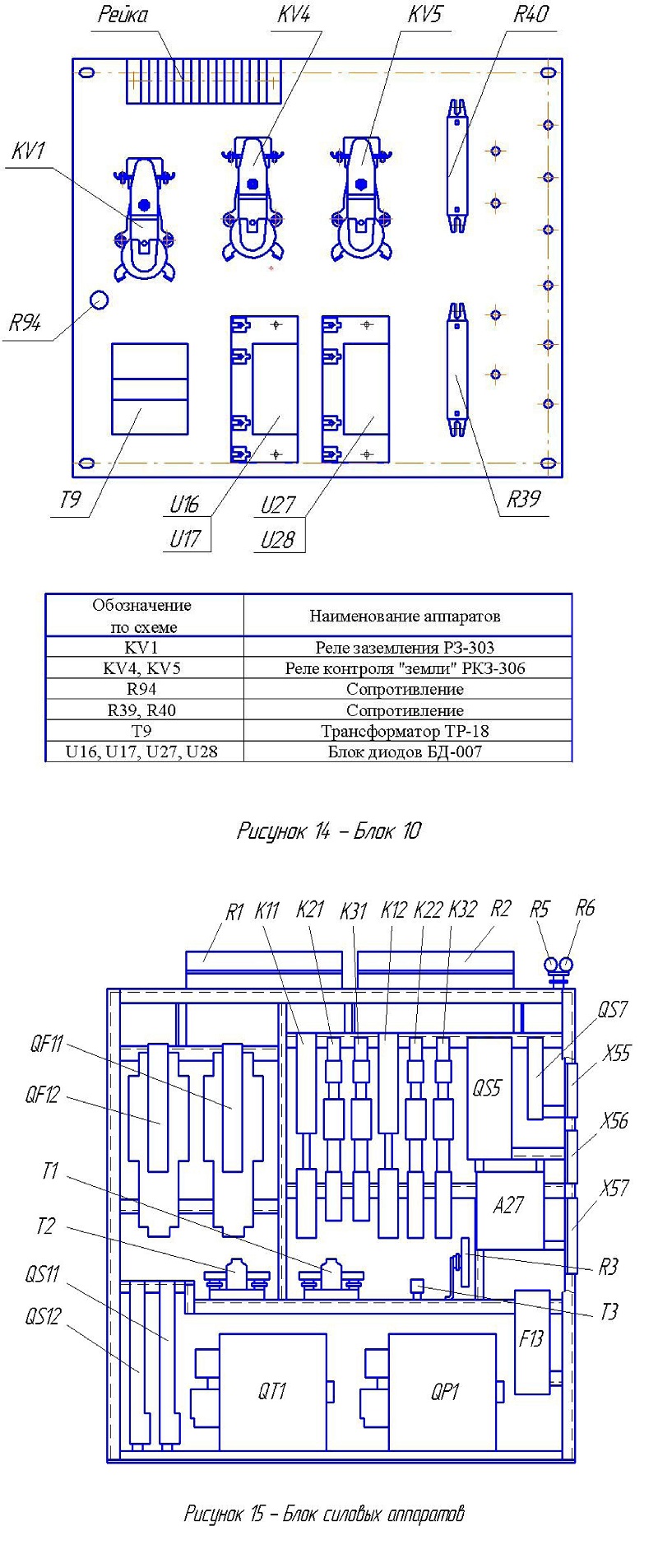

Пояснительные данные к рисунку 15 - БСА
Обозначение |
Наименование
аппаратов |
по схеме |
|
А27 |
Панель защиты от
кругового огня ПЗКО-844 |
F13 |
Предохранитель
ПКЭН006-10ХЛ2 |
К11, К12 |
Контактор
ПК-360-63 |
К21, К31 |
Контактор
ПК-358-69 |
К22, К32 |
Контактор
ПК-358-64 |
QF11,
QF12 |
Выключатель
быстродействующий ВБ-8 |
QS5 |
Разъединитель
РВД-58 |
QS7 |
Разъединитель Р-48 |
QS11,
QS12 |
Разъединитель
Р-49-03 |
QP1,
QT1 |
Переключатель
кулачковый ПКД-01 |
R1,
R2 |
Сопротивление
ослабления поля РОВ-21 |
R3 |
Панель резисторов
ПР-396 |
R5,
R6 |
Сопротивление |
Т1, Т2 |
Датчик тока ДТ-009 |
Т3 |
Датчик напряжения
LV100/SP51 |
Х55 - Х57 |
Зажимы контактные |
