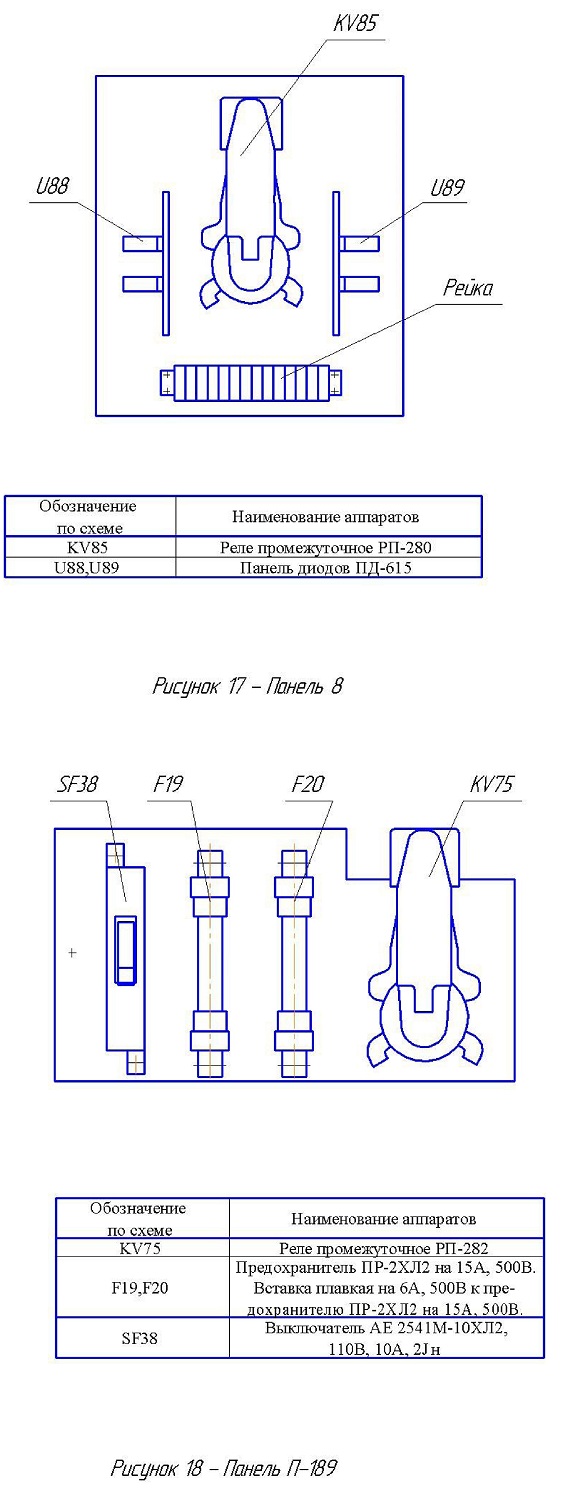

Электровоз 2ЕЛ5. Инструмент и принадлежности -
часть 5

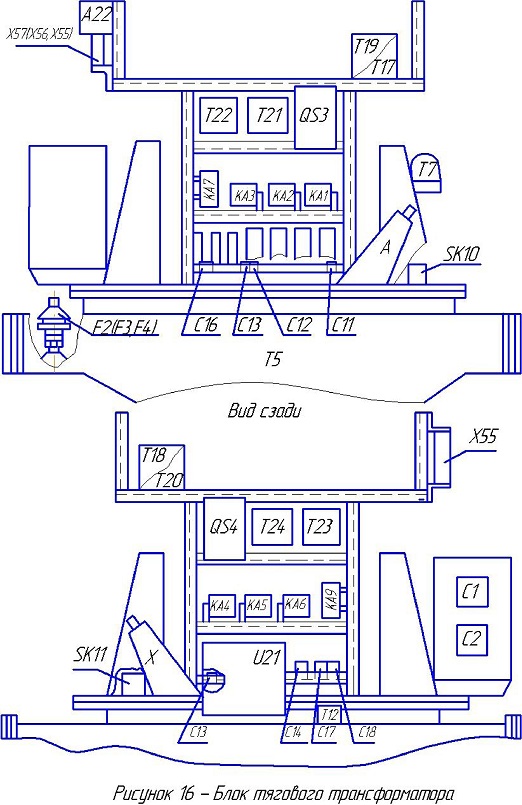

Пояснительные данные к рисунку 16 - БТТ
Обозначение по
схеме |
Наименование |
A22 |
Шунтирующее
устройство ШУ-001А |
С1 ,С2 |
Конденсатор
МБГЧ-1-1-1 кВ-1мкФ |
С11,С18 |
Конденсатор
К-75-15-16кВ-0,024мкФ |
F2,F3 |
Ограничитель
перенапряжений ОПН- 1,28УХЛ2 |
F4 |
Ограничитель
перенапряжений нелинейный типа ОПН-0,4УХЛ2 |
KA1....KA6 |
Реле перегрузки
РТ-546-1 |
KA7 |
Реле перегрузки
РТ-253 |
KA9 |
Реле перегрузки
РТ-255 |
QS3,QS4 |
Разъединитель Р-45 |
SK10 |
Датчик реле
температуры ТАМ103- 03.2.2 |90 |
SK11 |
Датчик реле
температуры ТАМ103- 02.2.2 Т-15 |
T5 |
Трансформатор
ОНДЦЭ 4350/25 У2 |
Т7 |
Трансформатор тока
ТКЛП-0,66-300/5 ХЛ2 |
Т12 |
Трансформатор
ТР-19 |
Т17,Т18 |
Трансформатор
ТР-135 |
Т19,Т20 |
Трансформатор
ТО-89 |
Т21....Т24 |
Датчик угла
коммутации ДУК-4-01 |
U21 |
Панель питания
ПП-071 |
X55,X56,X57 |
Зажимы контактные |
