Электровоз 2ЕЛ5. Устройство тягового двигателя ДТК-820 и его составных частей - часть 1

Тяговый двигатель выполнен для опорно-осевого подвешивания и представляет собой шестиполюсную компенсированную электрическую машину, работающую в режиме тяги как двигатель с последовательным возбуждением, а в режиме электрического рекуперативного торможения - как генератор с независимым регулируемым возбуждением, и независимой системой вентиляции. Охлаждающий воздух подается в тяговый двигатель со стороны коллектора через вентиляционный люк и выходит из тягового двигателя со стороны, противоположной коллектору, вверх под кузов электровоза через специальный кожух.

Тяговый двигатель в соответствии с рисунком 1 состоит из моторно-осевых подшипников 1 и в соответствии с рисунком 2 - из остова 1, траверсы 2, подшипниковых щитов 3 и 5, якоря 4.

1.3.1 Остов стальной цилиндрической формы является одновременно магни-топроводом и корпусом. К нему крепятся шесть главных и шесть добавочных полюсов, щиты с роликовыми подшипниками, в которых вращается якорь. Со стороны коллекторной камеры в остове имеется вентиляционный люк, через который входит охлаждающий воздух. С противоположной стороны в остове имеется люк и привалочные поверхности для крепления кожуха, образующего патрубок для выхода вентилирующего воздуха.

В остове предусмотрены два люка для осмотра коллектора и щеточного аппарата: один в верхней, другой в нижней части остова. Коллекторные люки закрываются крышками. Крышка верхнего коллекторного люка имеет пружинный замок, с помощью которого она прижимается к остову. Крышка нижнего коллекторного люка крепится к остову двумя болтами. Для уплотнения на крышках коллекторных люков установлены войлочные прокладки.

С торцев остов имеет горловины с привалочными поверхностями для установки подшипниковых щитов. На торцевой стенке остова со стороны коллектора в соответствии с рисунком 3 расположены устройства стопорения 1, проворота 2 и фиксации 3 траверсы. С наружной стороны на остове имеются два прилива для крепления букс моторно-осевых подшипников, прилив для крепления кронштейна подвески двигателя, предохранительные приливы, приливы для коробок выводов, приливы с отверстиями для транспортировки и кантования остова и тягового двигателя, кронштейны для крепления кожухов зубчатой передачи. В нижней части в соответствии с рисунком 2 остов имеет отверстия А для слива конденсата.

Главные полюсы крепятся к остову тремя болтами М30, добавочные - тремя болтами М16. Для предохранения от самоотвинчивания под головки болтов установлены пружинные шайбы.

Схема электрическая соединений полюсных катушек приведена на рисунке 4. Соединения компенсационных катушек между собой и с катушками добавочных полюсов, а также катушек главных и добавочных полюсов выполнены пайкой. К остову межкатушечные соединения прикреплены скобами.

Рисунок 1- Двигатель тяговый ДТК-820

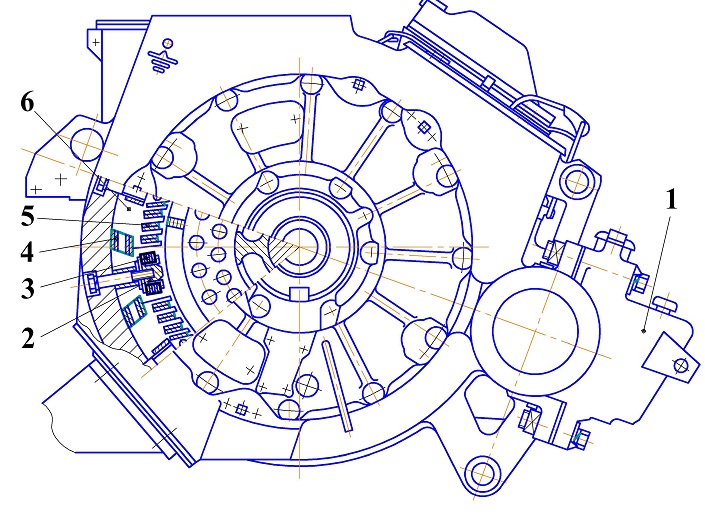

Рисунок 2 - Продольный разрез тягового двигателя ДТК-820

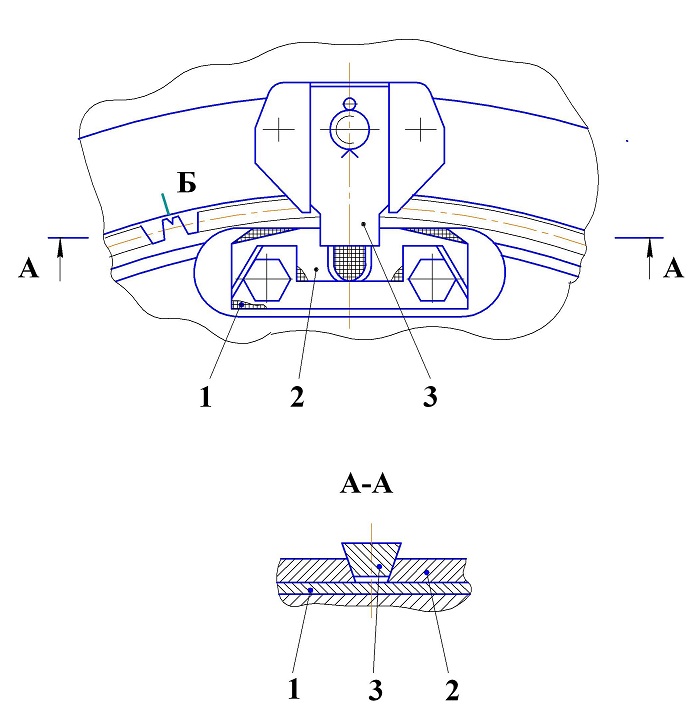

Рисунок 3 - Расположение на двигателе устройств стопорения, фиксации и проворота траверсы

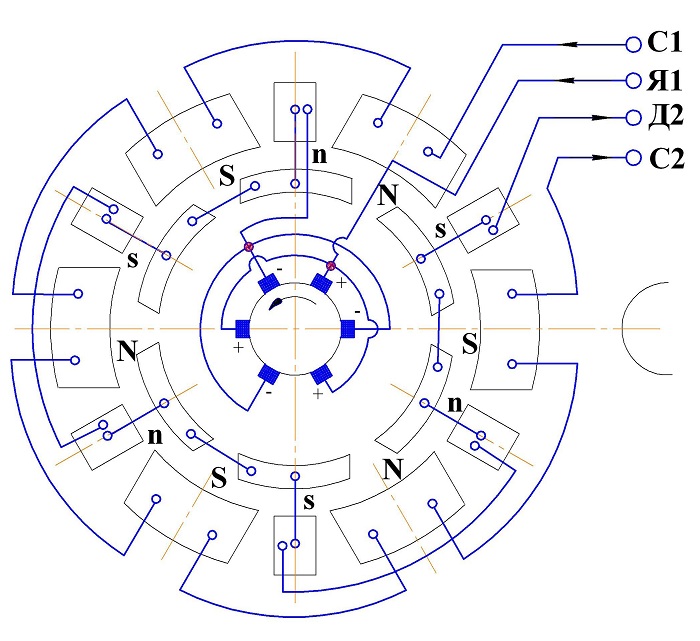

Рисунок 4 - Схема электрическая соединений полюсных катушек

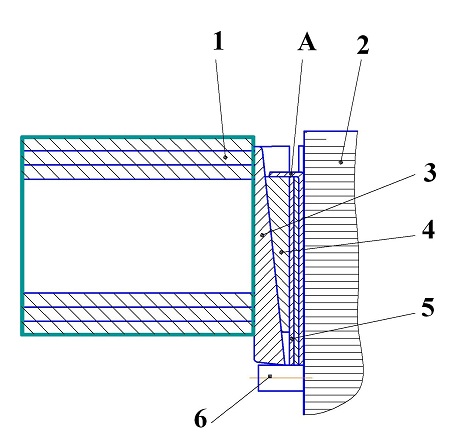

Рисунок 5 - Полюс главный

Концы обмоток через резиновые втулки выведены в коробку выводов. Под-соединительные зажимы закреплены на опорных изоляторах (пальцах). Для предохранения от самоотвинчивания под изоляторы установлены пружинные шайбы. Коробка выводов закрывается стеклопластовой крышкой и уплотняющими резиновыми клицами. Для исключения проникновения пыли и влаги коробка выводов уплотнена прокладками из губчатой резины.

Главный полюс в соответствии с рисунком 1 состоит из катушки 4, сердечника 6 и деталей крепления. Сердечник выполнен шихтованным из штампованных листов электротехнической стали и стянут заклепками. Каждый сердечник имеет восемь пазов открытой формы, предназначенных для размещения катушек компенсационной обмотки.

Катушка главного полюса имеет девять витков намотанной на ребро мягкой медной шины. К крайним виткам катушки припаяны выводы из гибкого медного провода. Корпусная изоляция состоит из слюдинитовой ленты, междувитковая - из бумаги асбестовой электроизоляционной.

Крепление катушки 1 в соответствии с рисунком 5 на сердечнике полюса 2 производится при помощи алюминиевых планок 3, клиньев 4 и регулировочных прокладок 5. Стопорение планки 3 и клина 4 обеспечено упорами 6 и отогнутым усом А. На поверхности катушки, прилегающей к остову, приклеены прокладки из электронита. Это обеспечивает предохранение изоляции катушки от повреждений и плотное зажатие катушки между наконечником полюса и остовом. Полюс с установленной на нем катушкой пропитан в эпоксидном компаунде, и после выпечки представляет собой единый монолитный блок.

Добавочный полюс в соответствии с рисунком 1 состоит из катушки 3 и сердечника 2. Сердечник полюса выполнен по высоте из двух частей, изготовленных из стального листа. На часть сердечника, расположенную со стороны якоря, крепятся латунные наконечники, устанавливается катушка и закрепляется алюминиевыми планками, выполняющими одновременно роль второго воздушного зазора.

Катушка добавочного полюса имеет пять витков намотанной на ребро мягкой медной шины. К крайним виткам припаяны выводы из гибкого медного провода. Корпусная изоляция состоит из слюдинитовой ленты, междувитковая - из бумаги асбестовой электроизоляционной. Катушка с полюсом пропитана в эпоксидном компаунде, и после выпечки представляет собой единый монолитный блок.

В добавочный полюс, расположенный в районе моторно-осевых подшипников, установлены два датчика контроля температуры обмоток тягового двигателя, провода которых выведены в дополнительную коробку выводов, расположенную на остове рядом с основной, на специальную вилку.

Компенсационная обмотка в соответствии с рисунком 1 состоит из шести отдельных катушек 5, в каждой из которых по семь витков мягкой медной проволоки. Корпусная и междувитковая изоляции выполнены из слюдинитовой ленты, покровная - из ленты стеклянной. От механических повреждений изоляция катушек

защищена пазовой изоляцией. Выводы катушек - шунты из гибкого медного провода. Катушки уложены в пазы сердечников главных полюсов и закреплены в них клиньями из профильного стеклопластика.

1.3.2 Траверса в соответствии с рисунком 6 стальная, разрезная, имеет по наружному ободу зубчатый венец, входящий в зацепление с зубьями шестерни поворотного механизма. На траверсе 1 закреплены шесть кронштейнов 2 с изоляционными пальцами 3, шесть щеткодержателей 4 и соединяющая их между собой изолированная шина 5. В двигателе траверса закреплена фиксирующим и двумя стопорными устройствами, а также разжимным устройством 6.

Разжимное устройство состоит из двух шарниров, закрепленных гайками с шайбами, шпильки и пружинного стопора. Один шарнир имеет отверстие с правой, другой - с левой резьбой. В шарниры вкручена шпилька, имеющая шестигранник для вращения ее гаечным ключом и зубчатое колесо для ее стопорения. При вращении шпильки происходит разжатие или сжатие траверсы в диаметральном направлении. В рабочем положении траверса должна быть разжата на максимальный диаметр.

Поворотный механизм траверсы состоит из шестерни и валика, закрепленных на остове. Шестерня входит в зацепление с зубьями траверсы. Валик имеет квадратную головку. При вращении валика специальным ключом шестерня поворачивает траверсу.

Фиксирующее устройство траверсы в соответствии с рисунком 7 состоит из подкладки 1, накладки 2 с пазом для входа фиксатора и фиксатора 3. Накладка прикреплена к траверсе двумя болтами. Имеющиеся в накладке пазы позволяют при установке траверсы на геометрическую нейтраль накладку перемещать. Контроль установки траверсы на геометрическую нейтраль в эксплуатации производят по совпадению рисок Б, нанесенных на остове и траверсе в районах верхнего и нижнего коллекторных люков.

Кронштейн щеткодержателя разъемный, состоит из корпуса и накладки, которые с помощью болта закреплены на двух изоляционных пальцах, установленных на траверсе. Щеткодержатель крепится к кронштейну шпилькой и гайкой с пружинной шайбой. Фиксация щеткодержателя в осевом направлении относительно петушков коллектора осуществляется специальной шайбой, помещенной на шпильке крепления щеткодержателя. На сопрягаемых поверхностях кронштейна и щеткодержателя для более надежного их соединения выполнена гребёнка, которая одновременно позволяет выбрать и зафиксировать определенное положение щеткодержателя в радиальном направлении относительно рабочей поверхности коллектора

Щеткодержатель в соответствии с рисунком 8 состоит из корпуса 1, имеющего три окна для щеток 2, и трех нажимных пальцев 3 с резиновыми амортизаторами. Щетки 2 применены марки ЭГ61А размером (2х12,5)х32х 57 мм. Корпус и пальцы отлиты из латуни. Нажатие нажимных пальцев 3 на щетки 2 создают три цилиндрические пружины 4. С помощью винтов 5 осуществляется регулировка усилия нажатия пружин.

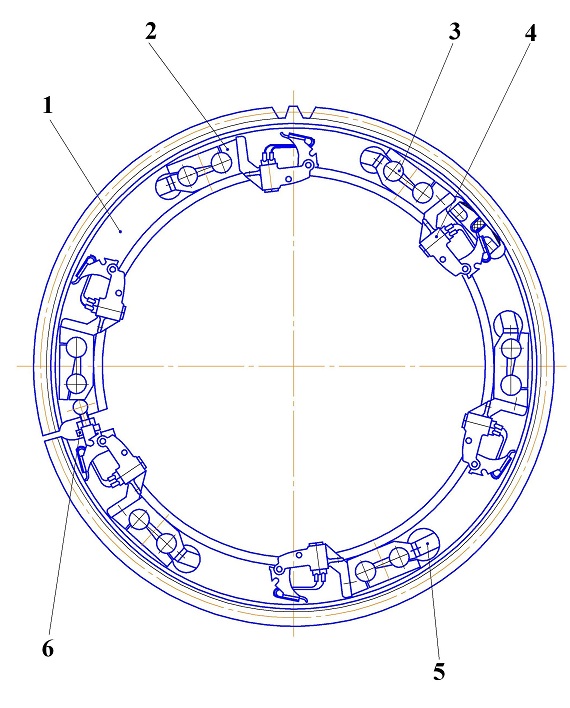

Рисунок 6 - Траверса

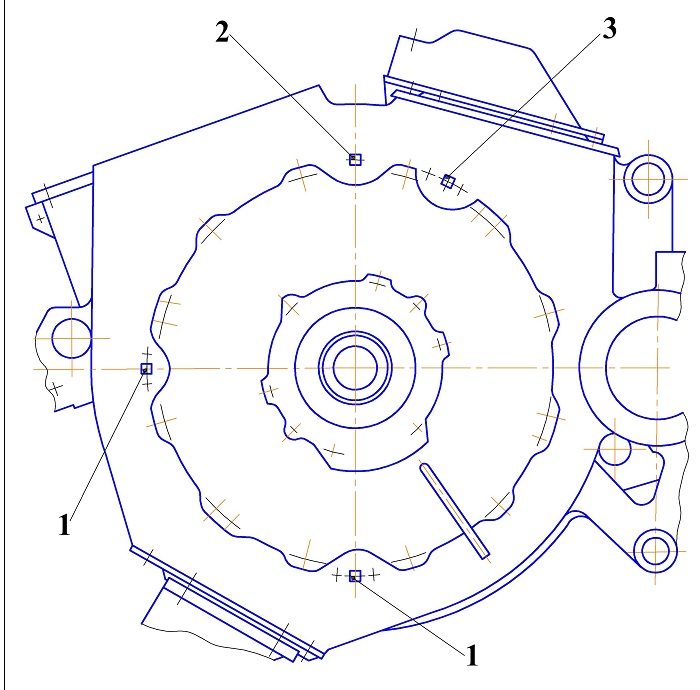

Рисунок 7 - Устройство фиксации траверсы

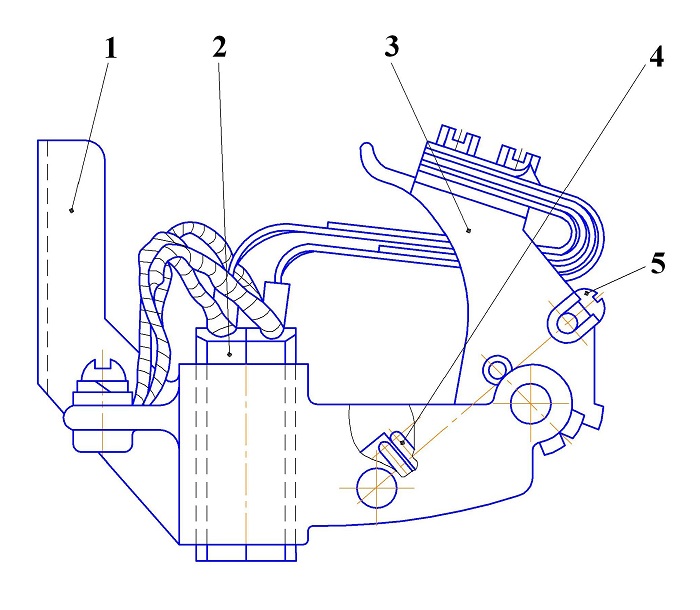

Рисунок 8 - Щеткодержатель
