MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

89

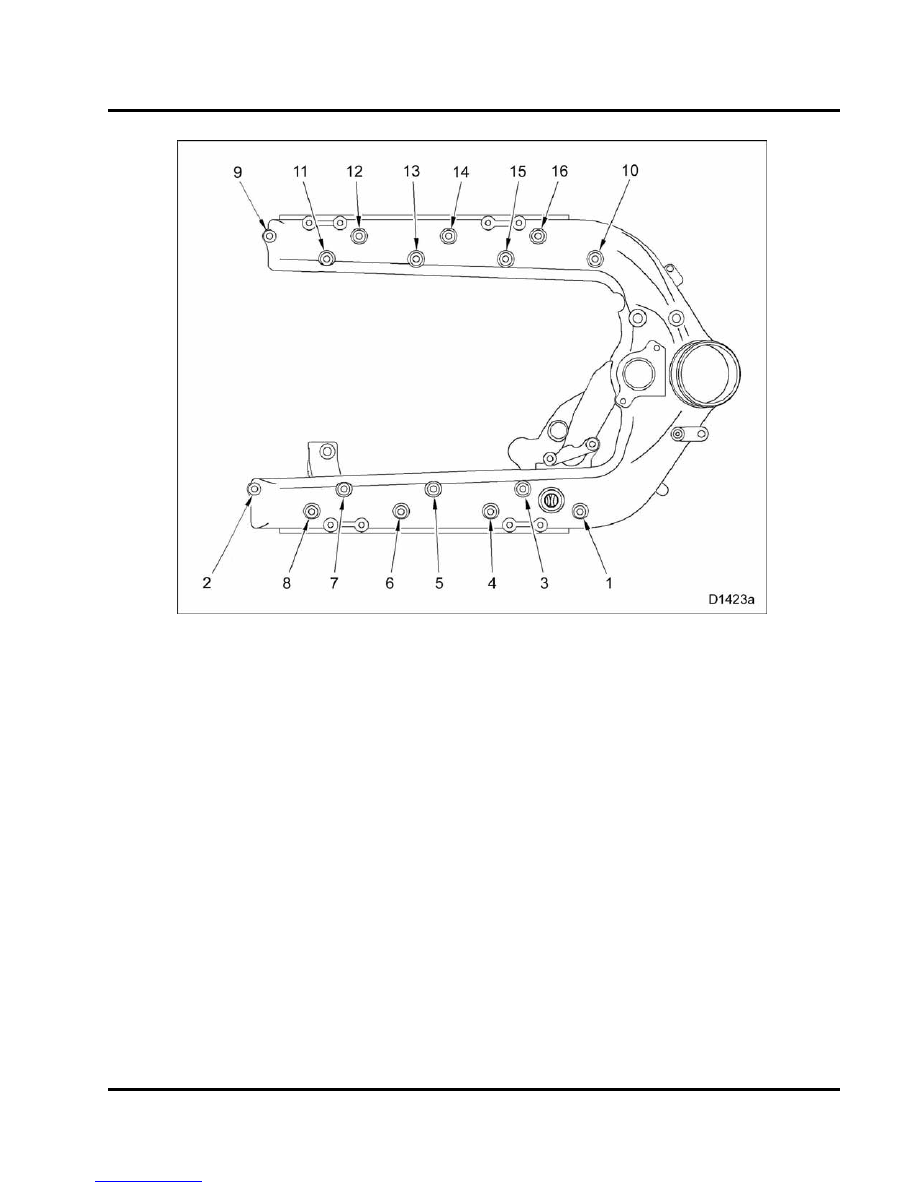

Figure 116 Torque sequence for intake manifold mounting bolts

90

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

6.

Torque dog point bolts and stud bolts to the special
torque value (Table 8) (Figure 116).

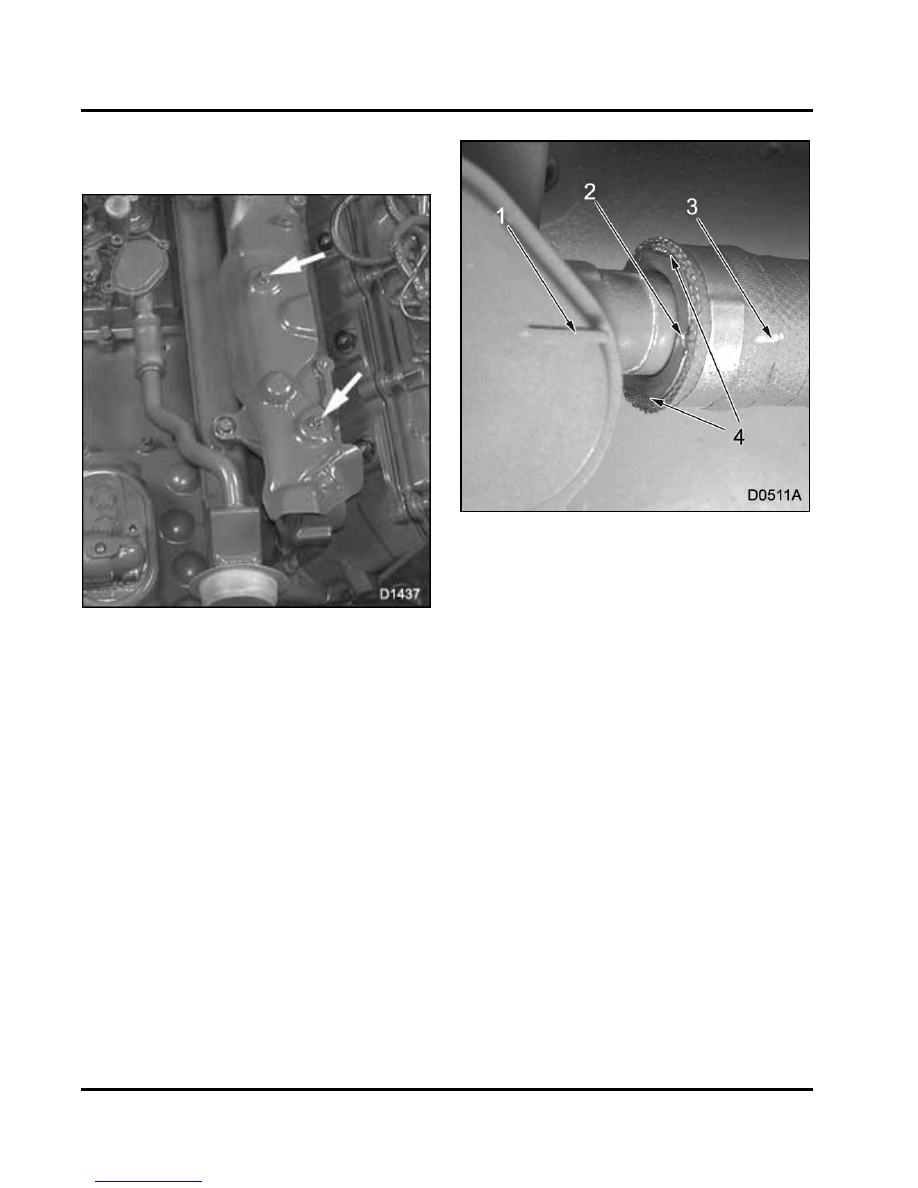

Figure 117 Heat shield mounting nuts (right
side)

7.

If equipped, install intake heat shield and two M6
nuts on right side of intake manifold and tighten to
the special torque (Table 8).

Figure 118 EGR coolant inlet coupling alignment
(unlocked position)

1.

EGR coolant supply port cover mark

2.

Recess

3.

Single index mark

4.

Flat edge representing duel index marks

8.

Connect the EGR coolant inlet coupling by
aligning the single index mark (if visible) or
recess on the end of the coupling with index
feature on the oil cooler cover (Figure 118).

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

91

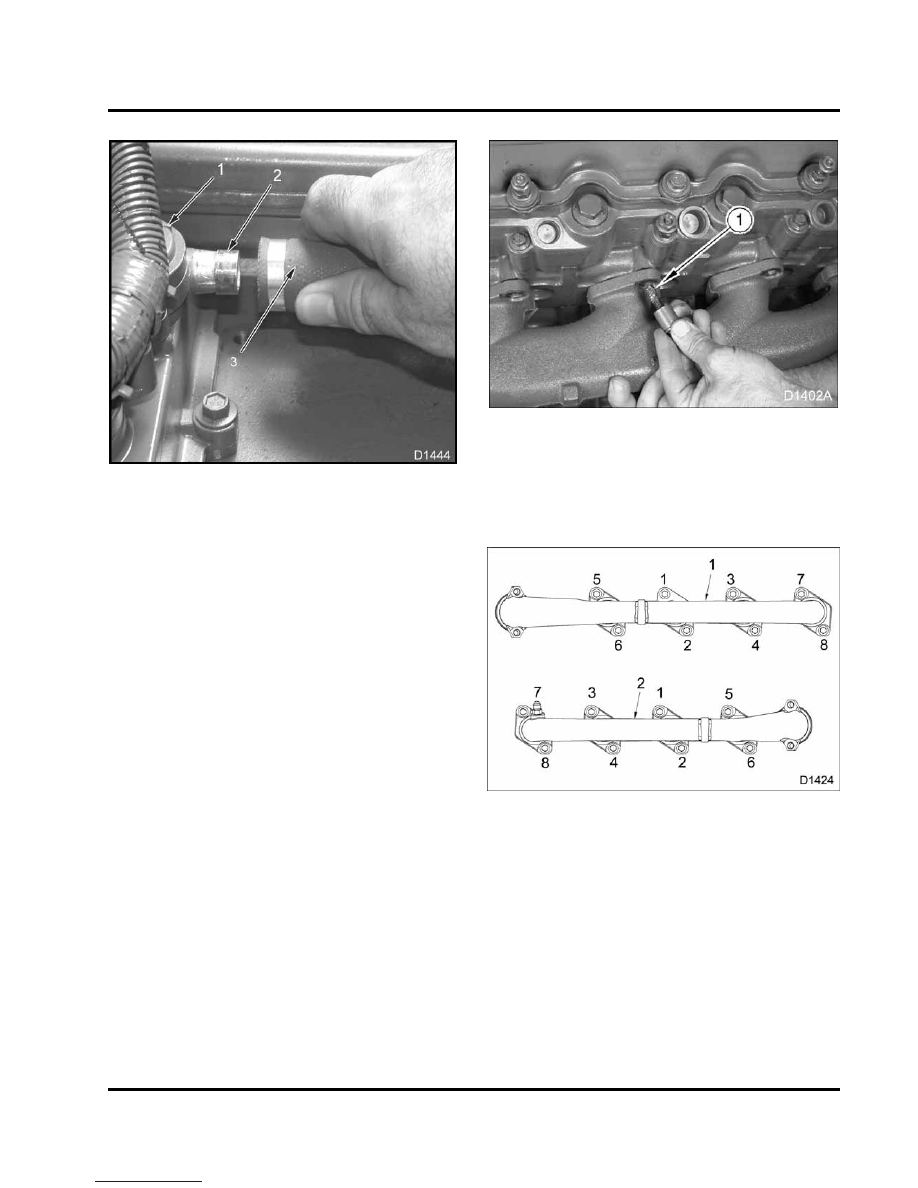

Figure 119

EGR coolant inlet coupling to

coolant supply port

1.

Index feature on oil cooler cover

2.

Coolant supply port

3.

EGR coolant inlet coupling

9.

Slide EGR coolant inlet coupling toward the front
of the engine on coolant supply port up to the face
of the oil cooler cover.

10. To lock, rotate the coupling either way until single

index mark (if visible) or recess no longer aligns
with index feature on oil cooler cover.

11. Attempt to slide EGR coolant inlet coupling off

coolant supply port to verify locked position.

Exhaust Manifolds and Tubing

Right Exhaust Manifold

NOTE: When installing exhaust manifolds, only
use prevailing torque hex flange bolts having an
interference thread.

Figure 120 Right exhaust manifold bolt and
spacer

1.

Anti-seize compound

1.

Apply anti-seize compound to all bolt threads.

Figure 121 Torque sequence for exhaust
manifold mounting bolts

1.

Right exhaust manifold

2.

Left exhaust manifold

2.

Position exhaust manifold gasket.

3.

Install right exhaust manifold, using eight M8 x 40
prevailing torque hex flange bolts and spacers.
Start with the second bolt from the rear on top.
The hole diameter is smaller, to allow alignment
of the remaining bolts.

4.

Tighten bolts to the special torque (Table 8) and
in the specified sequence (Figure 121).

92

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

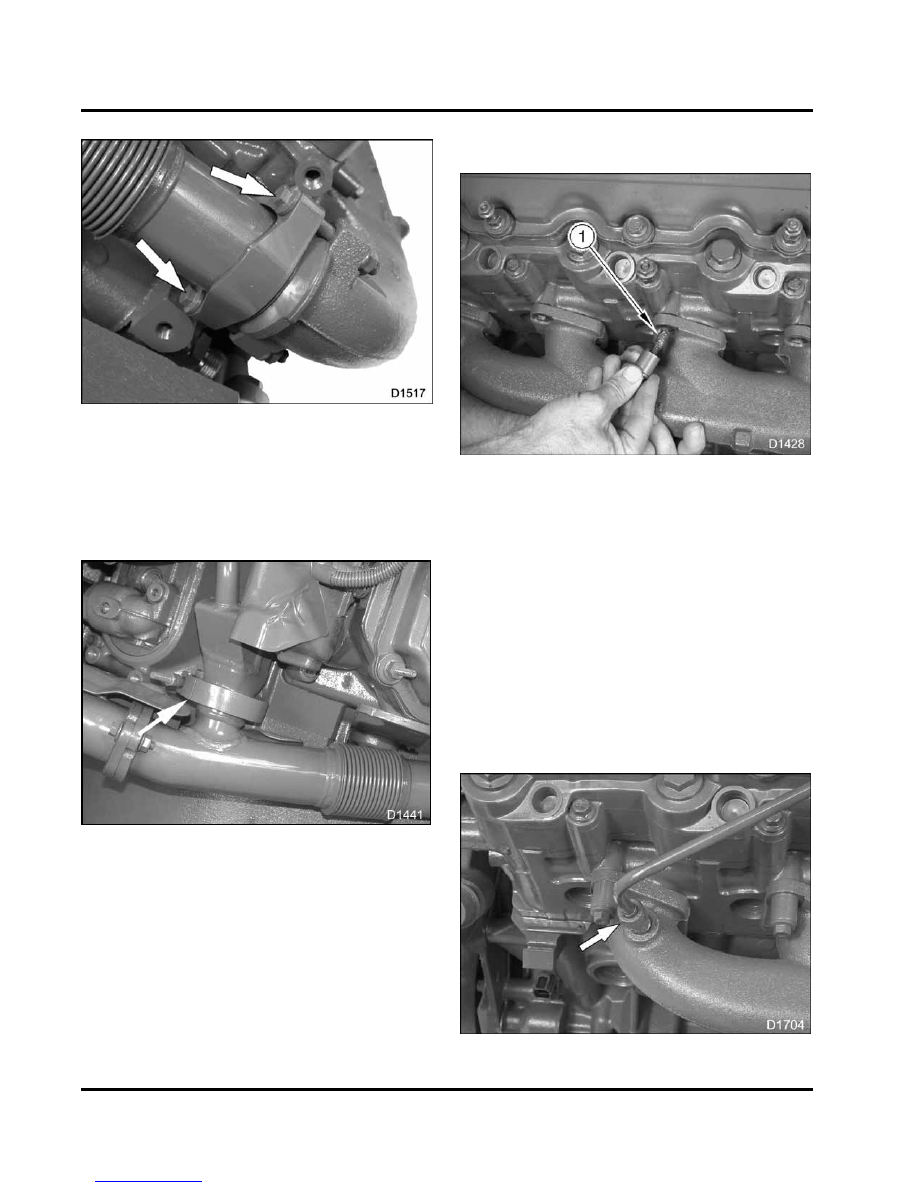

Figure 122 Mounting bolts for right exhaust tube

5.

Apply anti-seize compound to two M8 x 60 bolts
securing the right exhaust tube assembly to the
exhaust manifold flange with two prevailing torque
nuts. Loosely assembly bolts and nuts.

Figure 123 EGR cooler V-clamp

6.

Install steel gasket for EGR cooler.

7.

Attach right exhaust tube assembly to EGR cooler
assembly with V-clamp. Do not tighten V-clamp.

Left Exhaust Manifold

Figure 124 Bolt and spacer for left exhaust
manifold

1.

Anti-seize compound

1.

Apply anti-seize compound to all bolt threads.

2.

Position exhaust manifold gasket.

3.

Install left exhaust manifold, using eight M8 x 40
prevailing torque hex flange bolts and spacers.
Start with the second bolt from the rear on top.
The hole diameter is smaller, to allow alignment
of the remaining bolts.

4.

Tighten bolts to specified torque (Table 8) and in
the specified sequence (Figure 121).

Figure 125

EBP sensor tube fitting
