MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

93

5.

Apply anti-seize compound to the threads of the
EBP sensor tube fitting.

6.

Install EBP sensor tube to exhaust manifold and
tighten fitting to the special torque (Table 8).

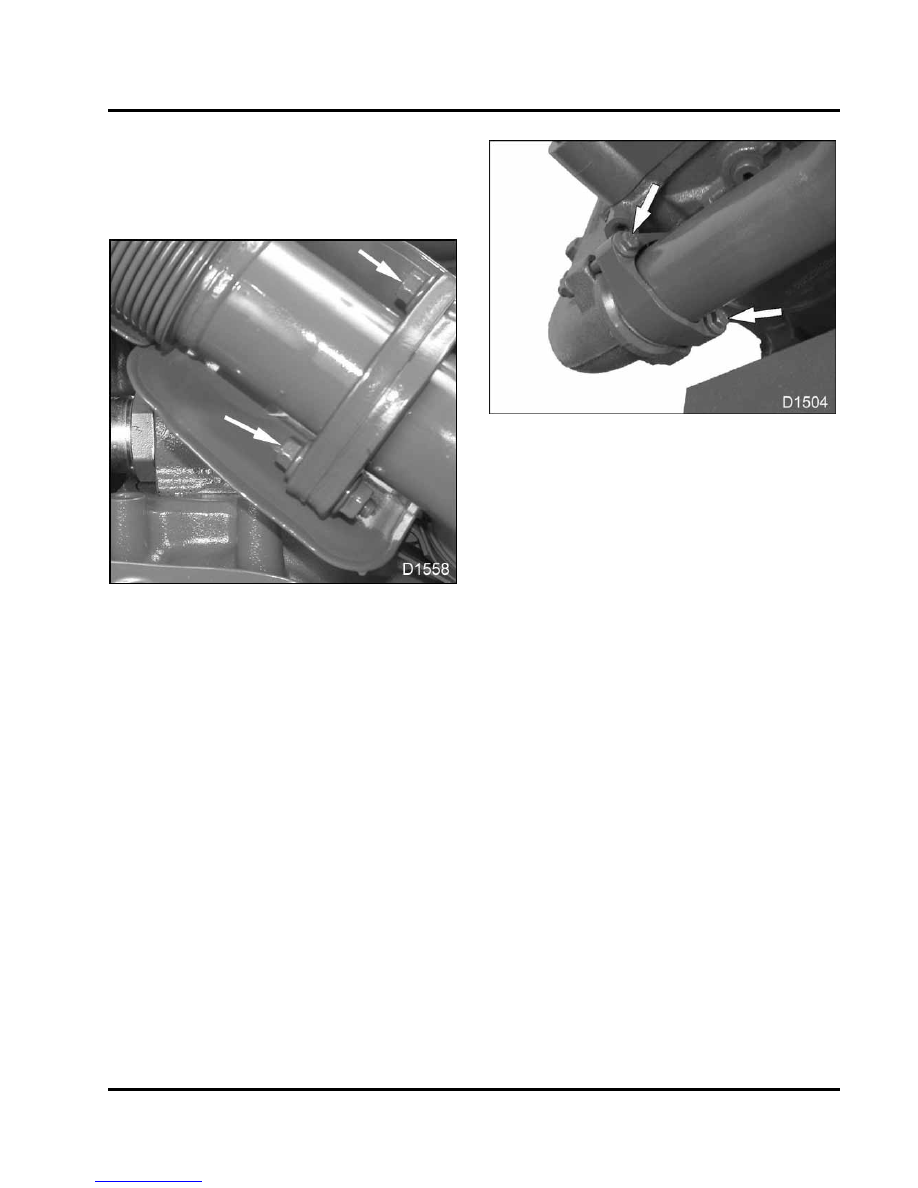

Figure 126

Exhaust tube bolts (upper right)

7.

Apply anti-seize compound to the threads of two
M8 x 30 bolts and prevailing torque nuts.

8.

Install a new exhaust tube gasket and secure
the shielded tube exhaust assembly (upper right
side) to the right exhaust tube assembly. Loosely
assemble bolts and nuts.

Figure 127 Mounting bolts for shielded tube
exhaust assembly on left exhaust manifold

9.

Apply anti-seize compound to two M8 x 60 bolts
securing the shielded tube exhaust assembly to
the exhaust manifold flange. Loosely assemble
bolts and nuts.

10. For VGT installation procedure, see (Installation,

page 67).

11. After VGT installation, torque all bolts for VGT

tubing in the following order:

a.

Shielded exhaust tube assembly at right
exhaust tube (upper flange)

b.

Turbocharger exhaust adapter V-clamp

c.

EGR cooler V-clamp

d.

Shielded exhaust tube assembly at left
manifold

e.

Exhaust tube assembly at right manifold

See (Table 8) for special torque specifications.

94

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

Exhaust Gas Recirculation (EGR) Valve

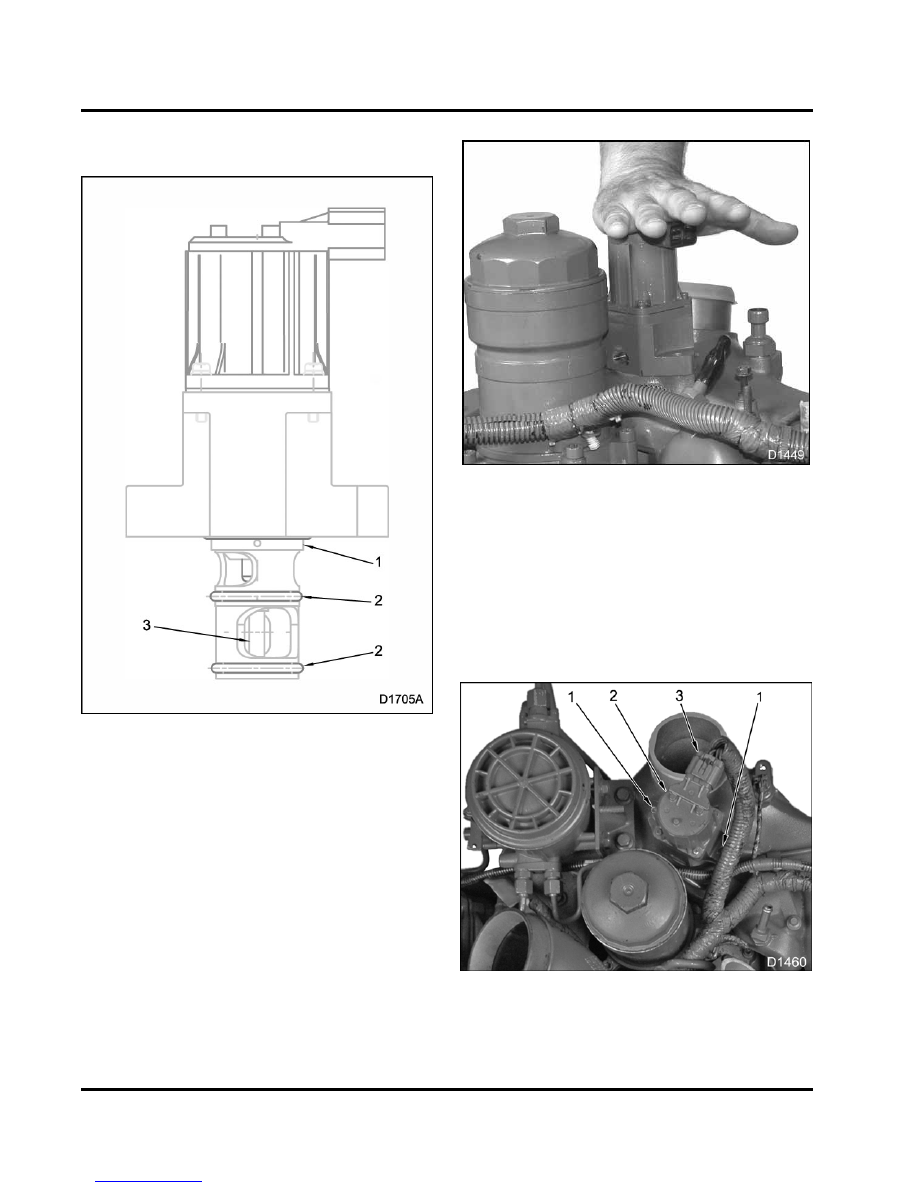

Figure 128 EGR valve assembly

1.

Large O-ring

2.

Valve group O-rings (2)

3.

Common pintle shaft

1.

Install a large O-ring on the EGR valve.

2.

Lubricate two new valve group O-rings with
a solution of dish washing soap and water
(approximately 50/50 mix) and install O-rings on
EGR valve.

Figure 129 Seat EGR valve

3.

When installing the EGR valve into the intake
manifold, make sure the valve is completely
seated by hand before installing bolts.

NOTE: Failing to completely seat the EGR valve
into the intake manifold, before inserting the
mounting bolts, may cause damage to the EGR
valve.

Figure 130 Insatallation of EGR valve

1.

M6 x 35 bolt

2.

EGR valve

3.

8-pin electrical connector

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

95

4.

Thread two M6 x 35 bolts by hand and tighten,
alternating between both bolts to the standard
torque (Standard Torques, page 375).

5.

Connect 8-pin electrical connector to EGR valve.

6.

Reinstall all safety guards, shields, and covers.

7.

Make sure all tools, cleanliness covers, loose
parts, and service equipment are removed from
the engine work area.

96

MANIFOLDS AND EXHAUST GAS RECIRCULATION (EGR)

Specifications

Table 7 Intake and Exhaust Manifolds

Exhaust Manifold

Maximum allowable warpage

0.08 mm (0.003 in)

Intake Manifold

Between ports: 0.13 mm (0.005 in)

Maximum allowable clearance

Total: 0.25 mm (0.010 in)

Special Torque

Table 8 Manifolds and Exhaust Gas Recirculation (EGR)

Intake manifold, M6 x 95 hex flange bolt or stud bolt
dog point

11 ± 1 N·m (96 ± 10 lbf·in)

Intake heat shield, M6 hex flange nut

11 ± 3 N·m (96 ± 24 lbf·in)

Exhaust manifold hex flange bolts

1

38 ± 4 N·m (28 ± 3 lbf·ft) (Figure 122)

EBP tube assembly

1

30 ± 1 N·m (22 ± 1 lbf·ft)

EBP tube connector

1

14 - 15 N·m (120 - 132 lbf·in)

Shielded exhaust tube to exhaust manifold (left side)

1

27 ± 4 N·m (20 ± 3 lbf·ft)

Shielded tube exhaust to right side exhaust tube

1

27 ± 4 N·m (20 ± 3 lbf·ft)

Exhaust tube to exhaust manifold (right side)

1

27 ± 4 N·m (20 ± 3 lbf·ft)

Turbocharger exhaust adapter V-clamp

12 N·m (108 lbf·in)

EGR cooler V-clamp

6 N·m (48 lbf·in)

1

Apply anti-seize compound to bolt threads before assembly.
