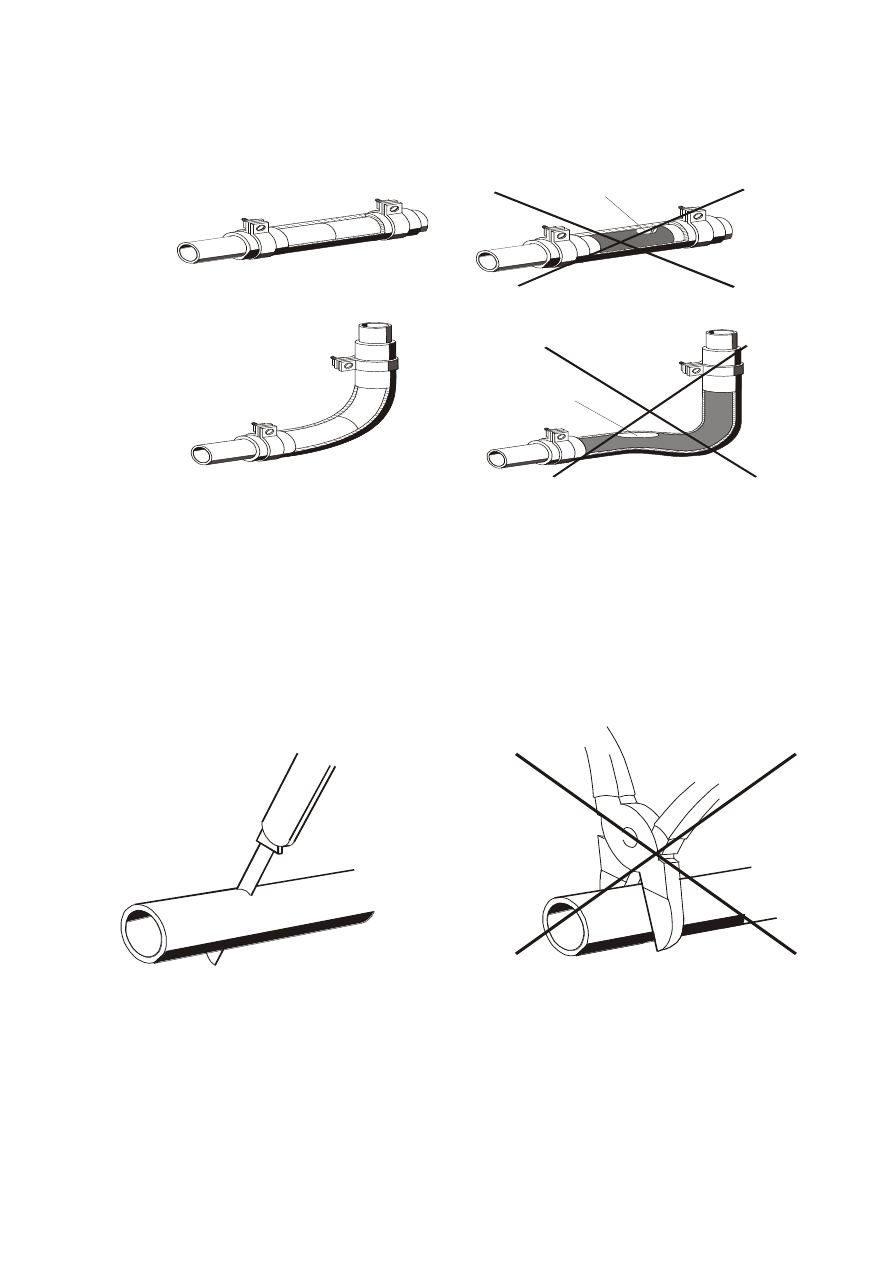

  10.5.3.  При  монтаже  топливопровода  соединения  производить  согласно

рисунку 8.
































Рис.8- Монтаж топливопровода.






10.5.4  При  монтажных  работах  отрезку  топливопровода  производить

только  острым  ножом,  согласно  рисунку  9.    На  местах  среза  не  допускаются
сужение проходного сечения топливопровода, вмятины и заусенцы.

























Рис. 9 - Отрезка трубопровода перед установкой.



ВНИМАНИЕ. Топливопровод, фильтр (если он установлен) и топливный насос
следует защищать от нагрева, не  устанавливать их  рядом с выхлопной трубой и
на двигатель.



Правильно

Правильно

Неправильно

Неправильно

Пузырек воздуха

Пузырек воздуха

Правильно

Неправильно

10ТС.451.00.00.00.000 РЭ. Стр.19 из 20



      10.6  Монтаж электрической сети подогревателя.
       Монтаж  жгута  проводов  подогревателя  производить  согласно  схеме
электрических  соединений подогревателя  (см.  рисунок  1).  При  монтаже     жгута
исключить  возможность  его  нагрева,  деформации  и  перемещения  во  время
эксплуатации  автомобиля,  крепя  жгут  пластмассовыми  хомутами  к  элементам
автомобиля.
Внимание! Монтаж вести при демонтированных предохранителях
        10.7     Монтаж пульта управления
Пульт управления  устанавливается на панели приборов в кабине  автомобиля на
специальном кронштейне. Крепление кронштейна к панели осуществляется
винтами.


          11. Проверка предпускового подогревателя после монтажа

        11.1  При монтаже обеспечить:
          - герметичность жидкостной системы;
          - герметичность топливопроводов топливной системы;
          - надежность крепления электрических контактов приборов подогревателя.
         11.2 Полностью открыть кран  отопителя  салона. Удалить воздух из
жидкостного контура автомобиля, руководствуясь  предписаниями завода-
изготовителя автомобиля. Установить  предохранители 5А  и 25А.



11.3  Проверить подогреватель на работоспособность установив

переключатель программ   в положение «          », переключатель длительности
работы в положение «3 » , а переключатель включения в положение « I ».
Должен последовать запуск подогревателя. Дальнейшая работа подогревателя
проходит в автоматическом режиме в течение 3-х часов. По истечении 3-х
часовой  работы  подогреватель отключится.  При  проверки работоспособности
подогреватель должен пройти все режимы работы («полный», «средний»,
«малый», «остывание», а также включение вентилятора отопителя кабины при
достижении охлаждающей жидкостью температуры 55



С).

       По желанию испытателя подогреватель можно выключить раньше,

переведя переключатель включения в положение « О ».
        Если  в  процессе  запуска  или  работы  подогревателя  по  какой-либо  причине
произошёл  сбой,  то  светодиод  замигает.  Количество  миганий  через  паузу
показывает вид  неисправности.
         11.4 Провести запуск подогревателя с работающем двигателем автомобиля
и проверить работу подогревателя.

         12  Рекомендации



        12.1  Применять  моторное  масло,  топливо  и  охлаждающую  жидкость
соответствующих сезону марок;
       12.2  Регулярно контролировать степень зарядки аккумуляторной батареи.




10ТС.451.00.00.00.000 РЭ. Стр.20 из 20



          13  Транспортировка и хранение





13.1

Подогреватели  безопасны  при  транспортировке  и  могут

транспортироваться    любыми  транспортными  средствами  в  том  числе
воздушным  и  железнодорожным  транспортом,  обеспечивающим  защиту
упакованных  изделий  от  атмосферных  осадков  и  климатических  факторов
согласно  условиям      5    ГОСТ  15150-69,  а  от  механических  воздействий    по
категории  С ГОСТ 23216 -78.
           13.2  Условия  транспортирования    и    хранения    подогревателей    в    части
климатических  факторов должны соответствовать условиям хранения
5 ГОСТ 15150-69.





14 Гарантийные  обязательства



         14.1 Гарантийный   срок  эксплуатации  подогревателя  -18 месяцев  со  дня
продажи  при  гарантийной  наработке  500  часов или 45000км пробега
автотранспортного средства при  условии  соблюдения  потребителем  правил
эксплуатации,    транспортирования  и  хранения,  предусмотренных   настоящим
руководством.
         14.2  При    отсутствии    штампа    организации    с    указанием    даты    продажи
гарантийный  срок  исчисляется  с  даты  изготовления  подогревателя.
         14.3    В  течение  гарантийного  срока  неисправности,  возникающие  по    вине
изготовителя,    устраняются  персоналом  уполномоченных  автосервисных
организаций с поставкой требуемых запасных частей за счёт изготовителя.
          14.4    Изготовитель  не  принимает  претензии  на  некомплектность  и
механические повреждения после его продажи.
          14.5  Настоящая  гарантия  не  распространяется  на  дефекты,  возникшие  в
результате:
         -  форс-мажорных  обстоятельств  -  удара  молнии,  пожара,  затопления,
наводнения, недопустимых  колебаний  напряжения,  ДТП;
         -

несоблюдения

правил,

монтажа,

эксплуатации,

хранения

и

транспортировки, предусмотренных  настоящим  руководством;
         - монтажа, ремонта или наладки подогревателя, если они  произведены
лицами  и  организациями,  не  уполномоченными  изготовителем  на  производство
монтажа и гарантийного ремонта;

 - использование  подогревателя  не  по  назначению.
