АВТОБЕТОНОНАСОС ZOOMLION ZLJ5305THB (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

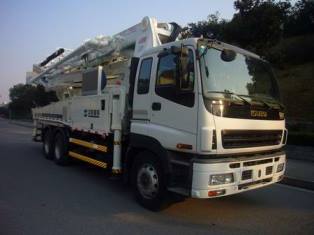

Автобетононасос ZOOMLION ZLJ5305THB



• Характеристики







Характеристики	Автобетононасос ZOOMLION ZLJ5305THB
Производитель:	ZOOMLION
Модель:	ZLJ5305THB
В режиме движения
Шасси
Производитель:	ISUZU
Модель:	CYZ51Q
Колесная формула:	6х4
Максимальная скорость (км/ч):	80
Максимальный преодолеваемый наклон(%):	34
Минимальный диаметр поворота (м):	17.6
Тормозной путь (м):	≤10
Колесная база (мм):	4595+1310
Колея (передние / задние) (мм):	2065/1850
Угол подход/съезда(°):	23.5/10
Минимальный дорожный просвет (мм):	240
Размер шины:	295/80R22.5
Нагрузка на ось (передняя/задняя) (кг):	7500/21000
Рулевое управление:	С рулевым механизмом с винтом и шариковой гайкой с гидроусилителем; передаточное число рулевого механизма 20,2
Задняя мост:	Сдвоенный ведущий с неразъемным картером, полностью разгруженным полуосями, гипоидной передачей с межосевым дифференциалом и блокирующим устройством; допускаемая нагрузка на мост 21000 кг (25000 кг для машин с правосторонним управлением)
Модель коробки передачи:	ISUZU MAL6U
Двигатель
Производитель:	ISUZU
Модель:	6WF1A
Тип:	6-цилиндровый с турбонаддувом и промежуточным охлаждением
Мощность двигателя (кВт/л.с.(обр/мин)):	265/360,29(1800)
Максимальный крутящий момент(Н.м/(обр/мин.)):	1422/1100
Объем двигателя (мл):	14.256
Количество цилиндров:	6
Количество клапанов на цилиндр:	4
Диаметр цилиндра х Ход поршня	147х140
Тип топлива:	Дизель
Минимальный расход топлива при полной нагрузке (г/кВт.ч):	≤189
Вес двигателя (кг):	1050
Габаритный размер двигателя (ДхШхВ) (мм):	1774х1010х1332
Другие параметры:
Габаритые размеры(ДхШхВ) (мм):	11410×2500×4000
Снаряженная масса (кг):	30450
Емкость топливного бака (л):	380
Расход топлива на (л/100 км):	40
В режиме эксплуатации
Насосная система
Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч):	140/90
Максимальное давление на выходе (высокое давление/низкое давление)(мПа):	7/11
Номинальное рабочее давление (МПа):	35
Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин):	27/17
Диаметр х ход цилиндра подачи бетона (мм):	Φ230х2100
Диаметр х ход основного цилиндра (мм):	Ф130х2100
Вместимость бункера (л):	550
Высота загрузки бункера (мм):	1540
Тип гидросистемы:	Закрытая
Тип охлаждения гидравлической жидкости:	Воздушное охлаждение
Тип шибера:	S-клапан
Стрела
Модель:	40X-5RZ
Допускаемая высота распределительной стрелы (м):	40.5
Допускаемая глубина распределительной стрелы (м):	27
Радиус поворота распределительной стрелы (м):	36.5
Количество секций:	5
Длина первой секции стрелы (мм):	8500
Длина второй секции стрелы (мм):	7450
Длина третьей секции стрелы (мм):	7230
Длина четвертой секции стрелы (мм):	7170
Длина пятой секции стрелы (мм):	6150
Угол поворота стрелы (°):	270
Угол развертывания первой узловой стрелы (°):	90
Угол развертывания второй узловой стрелы (°):	180
Угол развертывания третьей узловой стрелы (°):	180
Угол развертывания четвертой узловой стрелы (°):	240
Угол развертывания пятой узловой стрелы (°):	250
Диаметр бетоновода (мм):	125
Длина концевого шланга (мм):	3000
Минимальное высота раскрытия (мм):	12430
Пролет между опорами(аутригерами) продольного диапазона (мм):	7045
Пролет между передними опорами(аутригерами) (мм):	6190
Пролет между задними опорами(аутригерами) (мм):	8345
Другие параметры:
Способ распределения материалов:	S-образный клапан
Режим смазки:	Автоматическая смазка
Способ управления:	Ручной/дистанционный
Емкость водяной бака (л):	400
Объем гидравлического бака (л):	650
Максимальное гидродавление водяного насоса (мПа):	7
Режим очистки бетоновода:	водяная/сухая чистка
