АВТОБЕТОНОНАСОС ZOOMLION ZLJ5297THB 38X-5RZ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

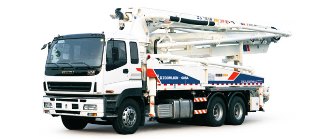

Автобетононасос ZOOMLION ZLJ5297THB 38X-5RZ, на базе ISUZU высота
подачи стрелы 38 м., вес 32.3 т.
Автобетононасос
ZOOMLION ZLJ5297THB 38X-5RZ-
- Характеристики
Характеристики |
Автобетононасос ZOOMLION ZLJ5297THB 38X-5RZ |
|
| Производитель: | ZOOMLION | |
| Модель: | ZLJ5297THB 38X-5RZ | |
| В режиме движения | ||
| Шасси | ||
| Производитель: | ISUZU | |
| Модель: | CYZ51Q | |
| Колесная формула: | 6х4 | |
| Максимальная скорость (км/ч): | 80 | |
| Максимальный преодолеваемый наклон(%): | 34 | |
| Минимальный диаметр поворота (м): | 17.6 | |
| Тормозной путь (м): | ≤10 | |
| Колесная база (мм): | 4595+1310 | |
| Колея (передние / задние) (мм): | 2065/1850 | |
| Угол подход/съезда(°): | 23.5/10 | |
| Минимальный дорожный просвет (мм): | 240 | |
| Размер шины: | 295/80R22.5 | |
| Нагрузка на ось (передняя/задняя) (кг): | 7500/21000 | |
| Рулевое управление: |
С рулевым механизмом с винтом и
шариковой гайкой с гидроусилителем; передаточное число рулевого механизма 20,2 |
|
| Задняя мост: | Сдвоенный ведущий с неразъемным картером, полностью разгруженным полуосями, гипоидной передачей с межосевым дифференциалом и блокирующим устройством; допускаемая нагрузка на мост 21000 кг (25000 кг для машин с правосторонним управлением) | |
| Модель коробки передачи: | ISUZU MAL6U | |
| Двигатель | ||
| Производитель: | ISUZU | |
| Модель: | 6WF1A | |
| Тип: | 6-цилиндровый с турбонаддувом и промежуточным охлаждением | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 265/360,29(1800) | |
| Максимальный крутящий момент(Н.м/(обр/мин.)): | 2000/1080 | |
| Объем двигателя (мл): | 14.256 | |
| Количество цилиндров: | 6 | |
| Количество клапанов на цилиндр: | 4 | |
| Диаметр цилиндра х Ход поршня | 147х140 | |
| Тип топлива: | Дизель | |
| Минимальный расход топлива при полной нагрузке (г/кВт.ч): | ≤192 | |
| Вес двигателя (кг): | 1050 | |
| Габаритный размер двигателя (ДхШхВ) (мм): | 1774х1010х1332 | |
| Другие параметры: | ||
| Габаритые размеры(ДхШхВ) (мм): | 11750х2500х3990 | |
| Снаряженная масса (кг): | 32305 | |
| Емкость топливного бака (л): | 400 | |
| Расход топлива на (л/100 км): | 40 | |
| В режиме эксплуатации | ||
| Насосная система | ||
| Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч): | 140/90 | |
| Максимальное давление на выходе (высокое давление/низкое давление)(мПа): | 7/11 | |
| Номинальное рабочее давление (МПа): | 35 | |
| Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): | 27/17 | |
| Диаметр х ход цилиндра подачи бетона (мм): | Φ230х2100 | |
| Диаметр х ход основного цилиндра (мм): | Ф130х2100 | |
| Вместимость бункера (л): | 550 | |
| Высота загрузки бункера (мм): | 1540 | |
| Тип гидросистемы: | Закрытая | |
| Тип охлаждения гидравлической жидкости: | Воздушное охлаждение | |
| Тип шибера: | S-клапан | |
| Стрела | ||
| Модель: | 38X-5RZ | |
| Допускаемая высота распределительной стрелы (м): | 38 | |
| Допускаемая глубина распределительной стрелы (м): | 24.1 | |
| Радиус поворота распределительной стрелы (м): | 34 | |
| Количество секций: | 5 | |
| Длина первой секции стрелы (мм): | 8890 | |
| Длина второй секции стрелы (мм): | 8100 | |
| Длина третьей секции стрелы (мм): | 8105 | |
| Длина четвертой секции стрелы (мм): | 4405 | |
| Длина пятой секции стрелы (мм): | 4500 | |
| Угол поворота стрелы (°): | 365 | |
| Угол развертывания первой узловой стрелы (°): | 90 | |
| Угол развертывания второй узловой стрелы (°): | 175.6 | |
| Угол развертывания третьей узловой стрелы (°): | 180 | |
| Угол развертывания четвертой узловой стрелы (°): | 250 | |
| Угол развертывания пятой узловой стрелы (°): | 90 | |
| Диаметр бетоновода (мм): | 125 | |
| Длина концевого шланга (мм): | 3000 | |
| Минимальное высота раскрытия (мм): | 9359 | |
| Пролет между опорами(аутригерами) продольного диапазона (мм): | 7258 | |
| Пролет между передними опорами(аутригерами) (мм): | 7238 | |
| Пролет между задними опорами(аутригерами) (мм): | 6835 | |
| Другие параметры: | ||
| Способ распределения материалов: | S-образный клапан | |
| Режим смазки: | Автоматическая смазка | |
| Способ управления: | Ручной/дистанционный | |
| Емкость водяной бака (л): | 400 | |
| Объем гидравлического бака (л): | 800 | |
| Максимальное гидродавление водяного насоса (мПа): | 7 | |
| Режим очистки бетоновода: | водяная/сухая чистка | |
Габаритные размеры Автобетононасоса ZOOMLION ZLJ5297THB 38X-5RZ
