АВТОБЕТОНОНАСОС ZOOMLION ZLJ5417THB 52X-6RZ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Автобетононасос ZOOMLION ZLJ5417THB 52X-6RZ, на базе ISUZU высота подачи стрелы 52 м., вес 40.5 т.

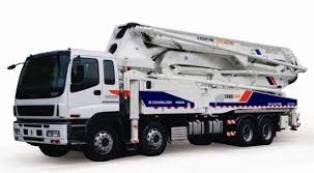

Автобетононасос ZOOMLION ZLJ5417THB 52X-6RZ

  • Характеристики










Характеристики

Автобетононасос ZOOMLION ZLJ5417THB 52X-6RZ

Производитель: ZOOMLION
Модель: ZLJ5417THB 52X-6RZ
В режиме движения
Шасси
Производитель: ISUZU
Модель: CYH51Y
Колесная формула: 8х4
Максимальная скорость (км/ч): 89
Максимальный преодолеваемый наклон(%): 30
Минимальный диаметр поворота (м): 23.8
Тормозной путь (м): ≤10
Колесная база (мм): 1850+4605+1310
Колея (передние / задние) (мм): 2065/1850
Угол подход/съезда(°): 23/10
Минимальный дорожный просвет (мм): 240
Размер шины: 295/80R22.5
Нагрузка на ось (передняя/задняя) (кг):
Рулевое управление:
Задняя мост:
Модель коробки передачи:
Двигатель
Производитель: ISUZU
Модель: 6WF1D
Тип: 6-цилиндровый с турбонаддувом и промежуточным охлаждением
Мощность двигателя (кВт/л.с.(обр/мин)): 287/390,21(1800)
Максимальный крутящий момент(Н.м/(обр/мин.)): 1863/1100
Объем двигателя (мл): 14.256
Количество цилиндров: 6
Количество клапанов на цилиндр: 4
Диаметр цилиндра х Ход поршня 147х140
Тип топлива: Дизель
Минимальный расход топлива при полной нагрузке (г/кВт.ч): ≤192
Вес двигателя (кг): 1050
Габаритный размер двигателя (ДхШхВ) (мм): 1774х1010х1332
Другие параметры:
Габаритые размеры(ДхШхВ) (мм): 13610×2500×4000
Снаряженная масса (кг): 40500
Емкость топливного бака (л): 400
Расход топлива на (л/100 км): 40
В режиме эксплуатации
Насосная система
Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч): 200/140
Максимальное давление на выходе (высокое давление/низкое давление)(мПа): 8.3/12
Номинальное рабочее давление (МПа): 35
Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): 30/21
Диаметр х ход цилиндра подачи бетона (мм): Φ260х2100
Диаметр х ход основного цилиндра (мм): Ф130х2100
Вместимость бункера (л): 600
Высота загрузки бункера (мм): 1540
Тип гидросистемы: Закрытый
Тип охлаждения гидравлической жидкости: Воздушное охлаждение
Тип шибера: S-клапан
Стрела
Модель: 52X-6RZ
Допускаемая высота распределительной стрелы (м): 52
Допускаемая глубина распределительной стрелы (м): 37.6
Радиус поворота распределительной стрелы (м): 48
Количество секций: 6
Длина первой секции стрелы (мм):
Длина второй секции стрелы (мм):
Длина третьей секции стрелы (мм):
Длина четвертой секции стрелы (мм):
Длина пятой секции стрелы (мм):
Угол поворота стрелы (°): 270
Угол развертывания первой узловой стрелы (°):
Угол развертывания второй узловой стрелы (°):
Угол развертывания третьей узловой стрелы (°):
Угол развертывания четвертой узловой стрелы (°):
Угол развертывания пятой узловой стрелы (°):
Диаметр бетоновода (мм): 125
Длина концевого шланга (мм): 3000
Минимальное высота раскрытия (мм): 10900
Пролет между опорами(аутригерами) продольного диапазона (мм): 10400
Пролет между передними опорами(аутригерами) (мм): 9300
Пролет между задними опорами(аутригерами) (мм): 11900
Другие параметры:
Способ распределения материалов: S-образный клапан
Режим смазки: Автоматическая смазка
Способ управления: Ручной/дистанционный
Емкость водяной бака (л): 500
Объем гидравлического бака (л): 800
Максимальное гидродавление водяного насоса (мПа): 7
Режим очистки бетоновода: водяная/сухая чистка
