АВТОБЕТОНОНАСОС ZOOMLION ZLJ5330THBS 47X-5RZ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

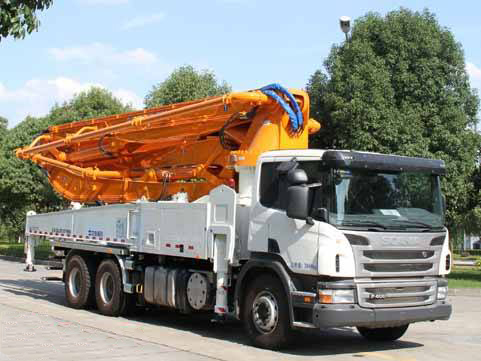

Автобетононасос ZOOMLION ZLJ5330THBS 47X-5RZ, на базе SCANIA высота
подачи стрелы 47 м., вес 33.0 т.
Автобетононасос
ZOOMLION ZLJ5330THBS 47X-5RZ-
- Характеристики
Характеристики |
Автобетононасос ZOOMLION ZLJ5330THBS 47X-5RZ |
|
| Производитель: | ZOOMLION | |
| Модель: | ZLJ5330THBS 47X-5RZ | |
| В режиме движения | ||
| Шасси | ||
| Производитель: | SCANIA | |
| Модель: | P400CB6x4HSZ | |
| Колесная формула: | 6х4 | |
| Максимальная скорость (км/ч): | ||
| Максимальный преодолеваемый наклон(%): | ||
| Минимальный диаметр поворота (м): | ||
| Тормозной путь (м): | ||
| Колесная база (мм): | 4900+1445 | |
| Колея (передние / задние) (мм): | ||
| Угол подход/съезда(°): | ||
| Минимальный дорожный просвет (мм): | ||
| Размер шины: | ||
| Нагрузка на ось (передняя/задняя) (кг): | ||
| Рулевое управление: | ||
| Задняя мост: | ||
| Модель коробки передачи: | ||
| Двигатель | ||
| Производитель: | SCANIA | |
| Модель: | DC13103 | |
| Тип: | 6-цилиндровый с турбонаддувом и промежуточным охлаждением | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 294/399,72(1900) | |
| Максимальный крутящий момент(Н.м/(обр/мин.)): | 2100/1000 | |
| Объем двигателя (мл): | 12.740 | |
| Количество цилиндров: | 6 | |
| Количество клапанов на цилиндр: | 4 | |
| Диаметр цилиндра х Ход поршня | ||
| Тип топлива: | Дизель | |
| Минимальный расход топлива при полной нагрузке (г/кВт.ч): | ||
| Вес двигателя (кг): | ||
| Габаритный размер двигателя (ДхШхВ) (мм): | ||
| Другие параметры: | ||
| Габаритые размеры(ДхШхВ) (мм): | ||
| Снаряженная масса (кг): | 33000 | |
| Емкость топливного бака (л): | 400 | |
| Расход топлива на (л/100 км): | 40 | |
| В режиме эксплуатации | ||
| Насосная система | ||
| Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч): | 180/120 | |
| Максимальное давление на выходе (высокое давление/низкое давление)(мПа): | 8.3/12 | |
| Номинальное рабочее давление (МПа): | 35 | |
| Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): | 26/18 | |
| Диаметр х ход цилиндра подачи бетона (мм): | Φ260х2100 | |
| Диаметр х ход основного цилиндра (мм): | Ф150х2100 | |
| Вместимость бункера (л): | 600 | |
| Высота загрузки бункера (мм): | 1540 | |
| Тип гидросистемы: | Открытая | |
| Тип охлаждения гидравлической жидкости: | Воздушное охлаждение | |
| Тип шибера: | S-клапан | |
| Стрела | ||
| Модель: | 47X-5RZ | |
| Допускаемая высота распределительной стрелы (м): | 47 | |
| Допускаемая глубина распределительной стрелы (м): | 33.4 | |
| Радиус поворота распределительной стрелы (м): | 42.7 | |
| Количество секций: | 5 | |
| Длина первой секции стрелы (мм): | ||
| Длина второй секции стрелы (мм): | ||
| Длина третьей секции стрелы (мм): | ||
| Длина четвертой секции стрелы (мм): | ||
| Длина пятой секции стрелы (мм): | ||
| Угол поворота стрелы (°): | 270 | |
| Угол развертывания первой узловой стрелы (°): | ||
| Угол развертывания второй узловой стрелы (°): | ||
| Угол развертывания третьей узловой стрелы (°): | ||
| Угол развертывания четвертой узловой стрелы (°): | ||
| Угол развертывания пятой узловой стрелы (°): | ||
| Диаметр бетоновода (мм): | 125 | |
| Длина концевого шланга (мм): | 3000 | |
| Минимальное высота раскрытия (мм): | 9700 | |
| Пролет между опорами(аутригерами) продольного диапазона (мм): | 9310 | |
| Пролет между передними опорами(аутригерами) (мм): | 9675 | |
| Пролет между задними опорами(аутригерами) (мм): | 9420 | |
| Другие параметры: | ||
| Способ распределения материалов: | S-образный клапан | |
| Режим смазки: | Автоматическая смазка | |
| Способ управления: | Ручной/дистанционный | |
| Емкость водяной бака (л): | 400 | |
| Объем гидравлического бака (л): | 780 | |
| Максимальное гидродавление водяного насоса (мПа): | 7 | |
| Режим очистки бетоновода: | водяная/сухая чистка | |
