ГЕНЕРАТОР Г-80 ТРАКТОРА ДТ-20
На тракторе установлен двухполюсный генератор постоянного тока
параллельного (шунтового) возбуждения закрытого исполнения типа Г-80.
Номинальный ток генератора 10 а. Генератор (рис. 97), смонтированный на
кронштейне с правой стороны двигателя, приводится во вращение ременной
передачей привода вентилятора. Натяжение ремня регулируют винтом
кронштейна генератора.
Внутри корпуса на двух шариковых подшипниках 1 и 8 (рис. 98) вращается
вал 5 якоря генератора. На наружном конце вала установлен шкив 9.
Подшипники, установленные в передней 6 и задней 3 крышках, уплотнены
фетровыми кольцами 2. На валу якоря размещены его обмотка и коллектор, к
которому прижаты пластинчатыми пружинами две щетки 10 и 12.
Положительная щетка 12 изолирована от корпуса генератора и соединена с
изолированным от корпуса выводным зажимом с меткой Я. Вторая щетка 10 —
отрицательная, соединена с корпусом генератора. Внутри корпуса
закреплена обмотка 4 возбуждения генератора. Она соединена одним концом
с корпусом, а вторым—с выводным зажимом, изолированным от корпуса и
имеющим метку Ш.
Для надежного электрического соединения корпуса генератора с массой
трактора поставлен винт-зажим с меткой М. Защитная лента 11 с
уплотняющей прокладкой закрывает окна в корпусе генератора, которые
служат для доступа к щеткам и коллектору. Зажимы Я, Ш и М генератора
соединены проводами с зажимами реле-регулятора, имеющими такую же
маркировку.

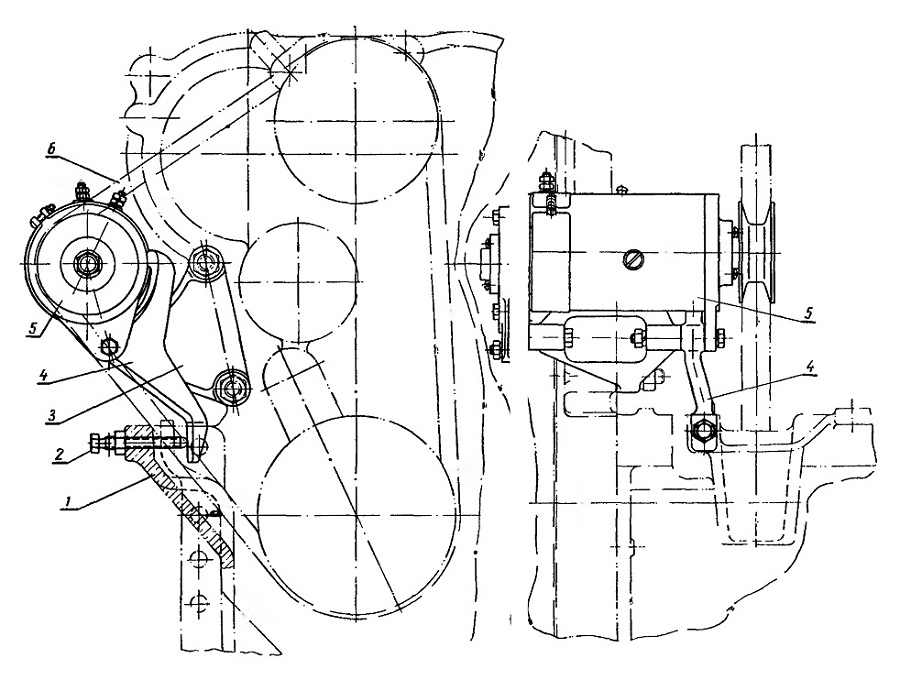

Рис. 97. Установка генератора:
1 — передний кронштейн двигателя;
2 — натяжной болт; 3 — кронштейн генератора; 4 — рычаг; 5 — генератор;
6 — ремень привода вентилятора.
Рис. 98. Генератор:
I — задний шарикоподшипник; 2 — фетровое
уплотнение; 3 — задняя крышка; 4 — обмотка возбуждения; 6 — вал якоря; 6
— передняя крышка; 7 — масленка; 8 — передний шарикоподшипник; 9-шкив
генератора; 10 — щетка; 11 — защитная лента; 12 —щетка; Мл Я и зажимы на
корпусе генератора.
