ГЛАВА 9

Вспомогательное оборудование

ПРИВОДНОЙ ШКИВ ТРАКТОРА ДТ-20


К трактору ДТ-20 завод прилагает по особому заказу съемный приводной шкив для работы со стационарными машинами. Его монтируют с правой стороны главной передачи на шлицованном конце промежуточного вала.

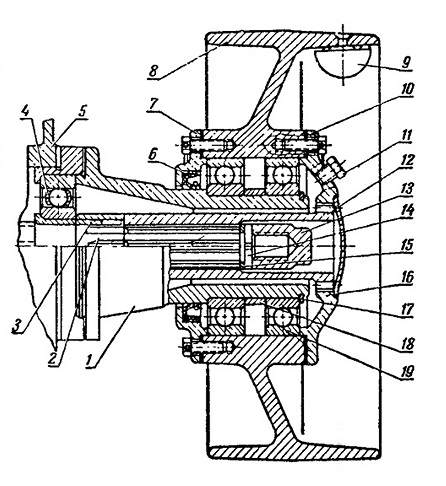

Рис. 93. Приводной шкив:

1— корпус. 2 — промежуточный вал главной передачи; 3 — втулка подшипника; 4 — подшипник главной передачи; 5 — главная передача; б—самоподжимной сальник; 7—корпус сальника; 8 — шкив; 9—уравновешивающий груз; 10 — прокладка; 1 — пробка; 12 — шлицевая втулка; 13 — гайка; 14 — пружинная шайба; 15 — шайба; 16 — фланец зубчатой муфты (крышка шкива); 17 — пружинное кольцо; 18 — распорная втулка; 19 — шариковый подшипник.









Корпус 1 приводного шкива в сборе (рис. 93) устанавливают взамен гнезда сальников правой опоры промежуточного вала 2 главной передачи 5. Перед установкой шкива отвертывают также корончатую гайку и снимают длинную проставочную втулку промежуточного вала.

На корпусе 1 шкива зафиксированы стопорным пружинным кольцом 17 два шариковых подшипника 19 шкива 8 и распорная втулка 18. К внутренней поверхности шкива приклепаны при балансировке шкива уравновешивающие грузы 9.

В крышке установлен самоподжимной сальник 6, препятствующий утечке масла и защищающий внутреннюю полость привода шкива от пыли, грязи. Специальная наружная крышка 16 (фланец зубчатой муфты) имеет шлицевое отверстие для соединения со шлицевой втулкой 12. Она посажена на шлицы промежуточного вала 2 главной передачи взамен проставочной втулки и передает вращение с промежуточного вала через фланец 16 на шкив 8. Гайка 13 с пружинной стопорной шайбой 14 и шайбой 15 затягивает на промежуточном валу шлицованную втулку 12, распорную втулку и подшипник 4 со втулкой 3 до упора ее в шлицы вала.

Через пробку 11 в корпус шкива заливают 200 г масла. После установки шкива двигатель запускают только при нейтральном положении рычага переключения передачи и выключенной муфте сцепления. Включают (выключают) шкив при помощи рычага управления муфтой сцепления.

Так как шкив установлен на промежуточном валу, изменение направления вращения шкива получают переключением зубчатой муфты механизма реверса при помощи рычага реверса главной передачи.

Нормальные обороты приводного шкива трактора равны 914 при оборотах коленчатого вала 1000 об/мин.

При выполнении трактором других сельскохозяйственных работ, а также при работе на транспорте приводной шкив снимают, а промежуточный вал закрывают гнездом сальников с защитным колпаком.





СИДЕНЬЕ ТРАКТОРА ДТ-20



Трактор оборудован одноместным сиденьем с мягкой подушкой, спинкой и подлокотниками. Сварной каркас сиденья состоит из основания, выполненного в виде ящика, спинки и трубчатых поручней.

Сиденье смонтировано на изогнутом кронштейне, прикрепленном к крышке главной передачи трактора. К основанию каркаса приварена планка, повышающая надежность крепления сиденья. В планке и основании каркаса сделаны дополнительные отверстия для перестановки сиденья ближе или дальше от рулевой колонки. Подушка сиденья пружинная, мягкая, обтянута автобимом или дерматином. Свободное пространство под подушкой можно использовать для хранения инструмента.

При работе трактора на реверсивном ходу каркас сиденья вместе с подушкой снимают с кронштейна и крепят болтами к верхней крышке главной передачи трактора.
