Snowmobile Ski Doo REV SERIES (2004 year). Manual - part 9

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

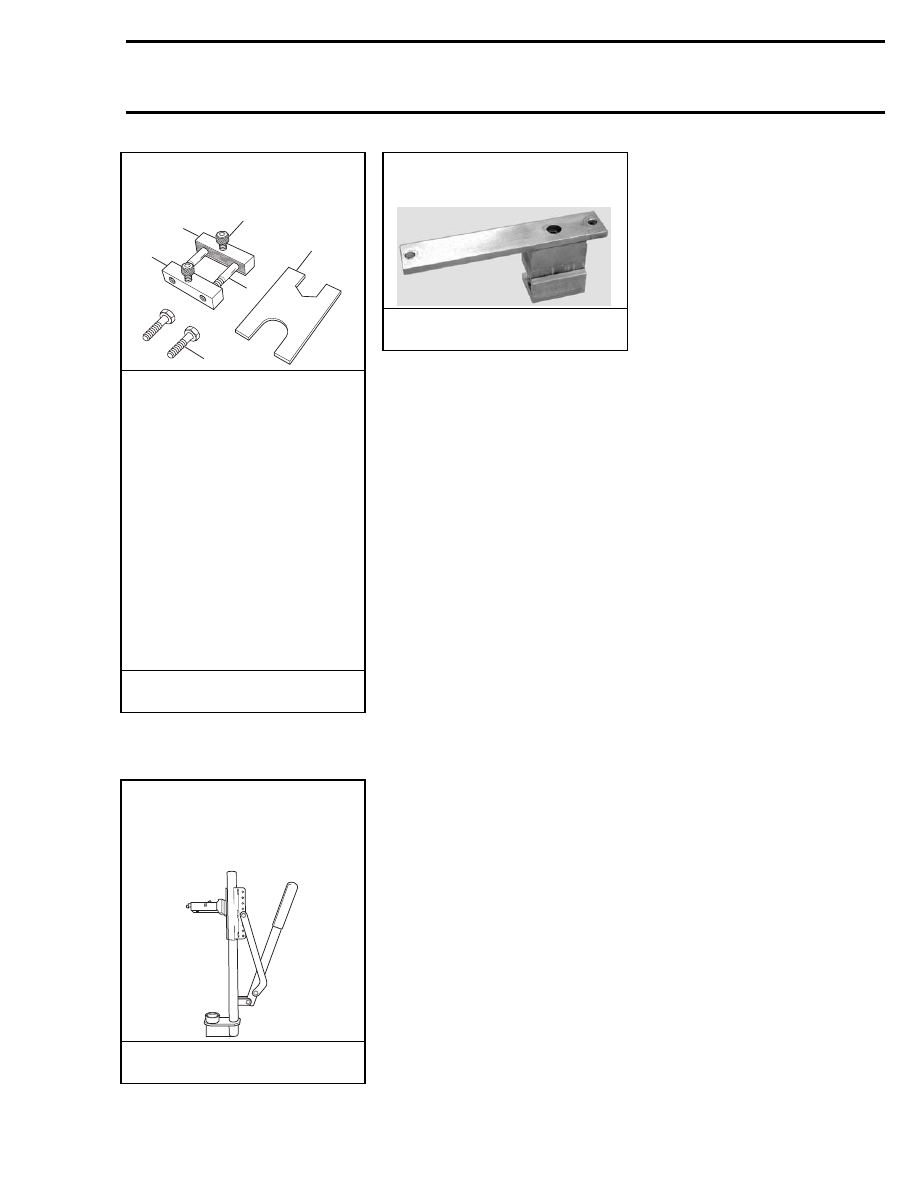

Drive axle sprocket adjuster
(P/N 861 725 700)

1

2

5

3

6

4

Parts included in the kit:

1) Block with threads (P/N 529

010 700)

2) Block

without

threads

(P/N 529 010 800)

3) Plate (P/N 529 010 600)
4) Bolt M10 (2) (P/N 222 007

565)

5) Allen screw M8 (2) (P/N 222

983 065)

6) Screw M8 (2) (P/N 222 082

565)

NOTE: When the tool is to
be used between tunnel and
sprocket use screw M8.

APPLICATION

All vehicles.

Belt tension tool
(P/N 529 035 957)

APPLICATION

Elite.

SUSPENSION — MANDATORY TOOLS

Shock spring removal kit
(P/N 529 035 504)
Replacement clevis pin
(P/N 414 528 400)

APPLICATION

All suspension with coil spring.

mmr2004-Rev

15

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

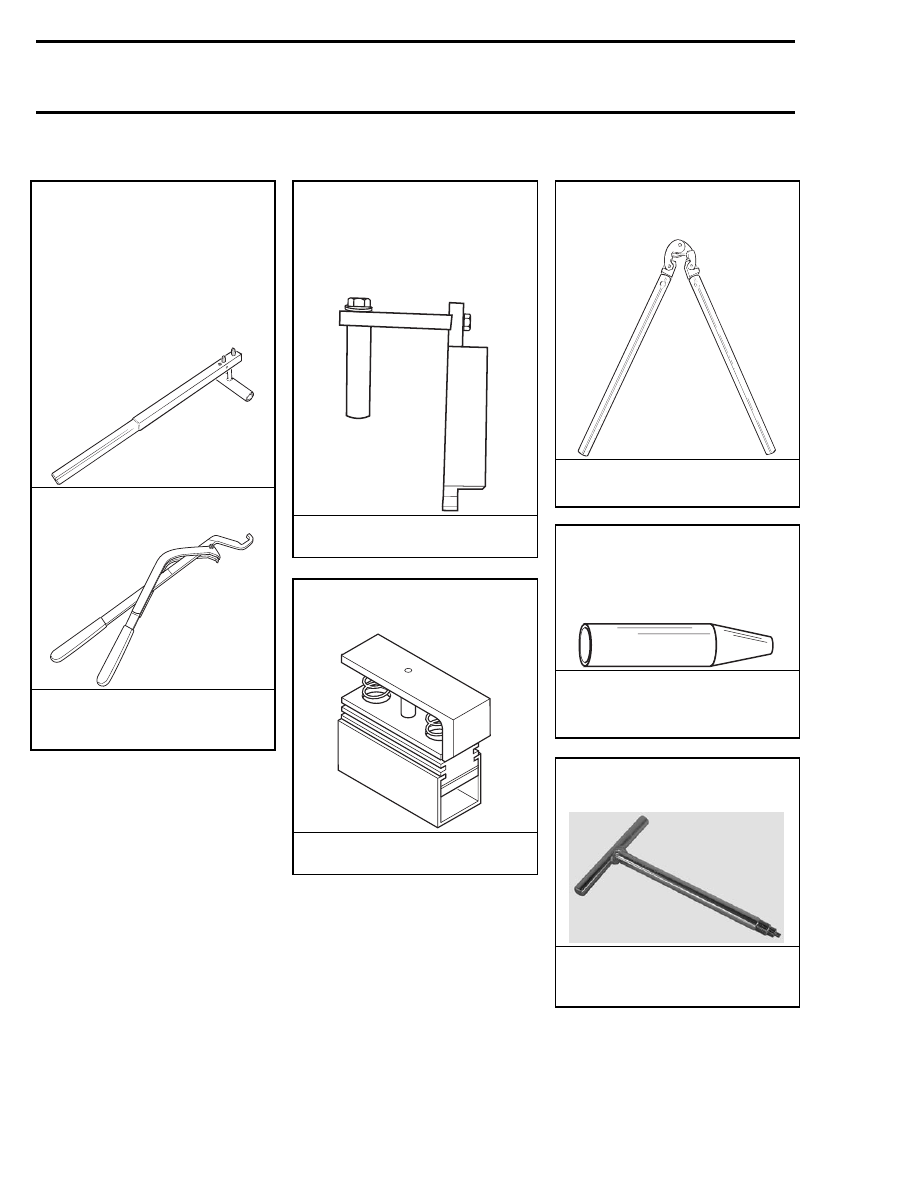

SUSPENSION — RECOMMENDED TOOLS

a) Track cleat remover
(P/N 529 008 200)
Pins
(P/N 529 008 204)

NOTE: Pins can be rotated 180°
depending on wheter the tool
is used by a left-hander or righ-
hander.

b) Track cleat remover
(P/N 529 028 700)

APPLICATION

a) 1993 and older.
b) All models except Tundra.

Camber angle tool
(P/N 529 021 600)

NOTE: Angle finder with a mag-
netic base must be used.
Suggestion: K_D tool no. 2968

APPLICATION

All DSA front suspensions.

Track tension gauge
(P/N 529 021 500)

APPLICATION

All models.

Track cleat installer

a. (P/N 529 028 800) narrow

APPLICATION

a. 1994 and newer.

Dome guide

a. (P/N 529 026 500)
b. (P/N 529 035 728)

APPLICATION

a. C-36 T/A shocks.
b. C-46 T/A shocks.

N–>

Floating piston puller

(P/N 529 035 901)

APPLICATION

T/A shock with external gas
reservoir.

16

mmr2004-Rev

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

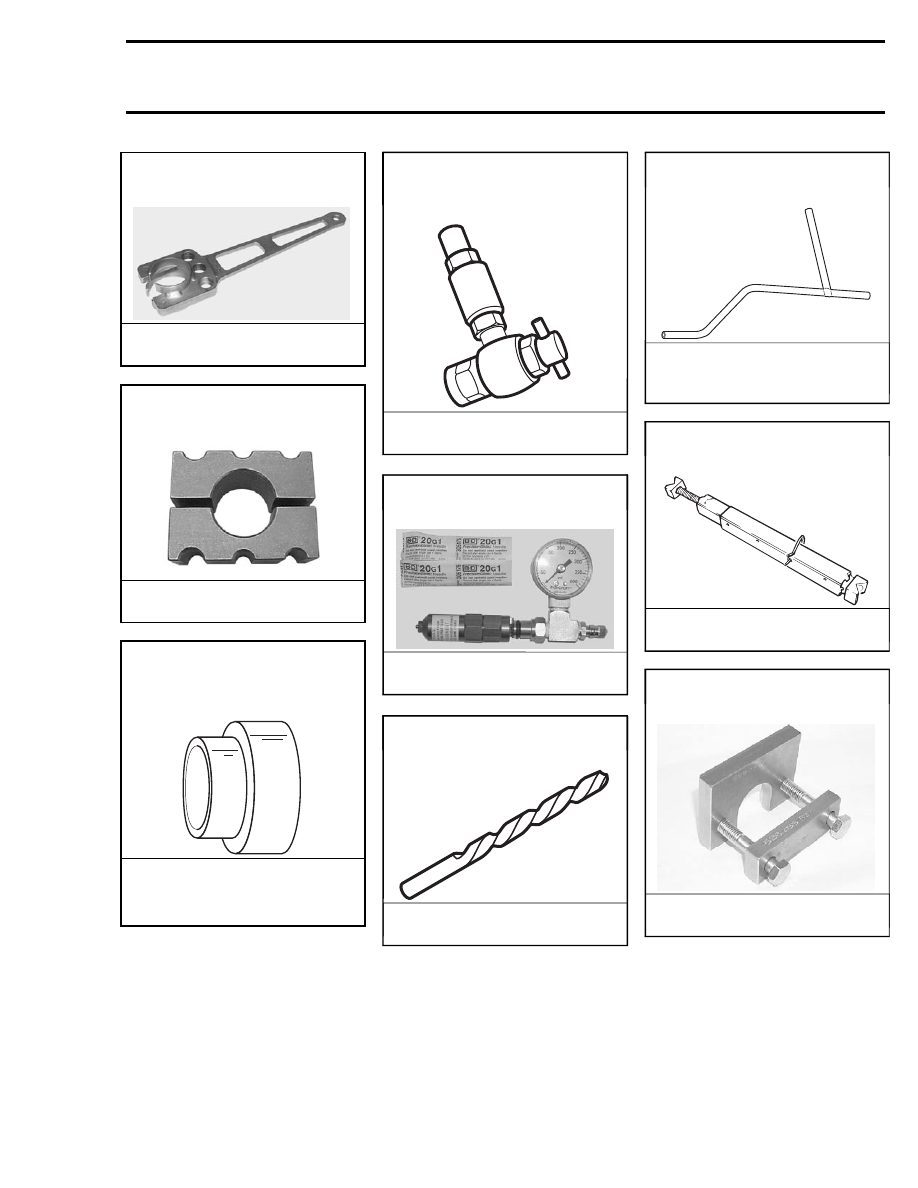

Shock wrench
(P/N 529 035 727)

APPLICATION

All T/A shocks.

HPG shock holding tool
(P/N 529 035 769)

APPLICATION

All HPG shocks.

Piston guide

a. (P/N 529 026 600)
b. (P/N 529 035 608)

APPLICATION

a. C-36 T/A shocks.
b. C-46 T/A shocks.

Gas shock valve tool (tire valve
type)
(P/N 529 035 570)

APPLICATION

Some 2000 and up T/A shocks.

Gas fill tool kit (needle type)
(P/N 503 190 102)

APPLICATION

2003 and up T/A shocks.

Drill bit
(P/N 529 031 800)

APPLICATION

All 3/16 inch rivets.

Spring installer (bar)
(P/N 529 005 000)

APPLICATION

Tundra and all SC-10 suspen-
sions.

Drive axle holder
(P/N 529 007 200)

APPLICATION

All models.

Ball joint extractor
(P/N 529 035 827)

APPLICATION

REV series.

mmr2004-Rev

17

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

N–>

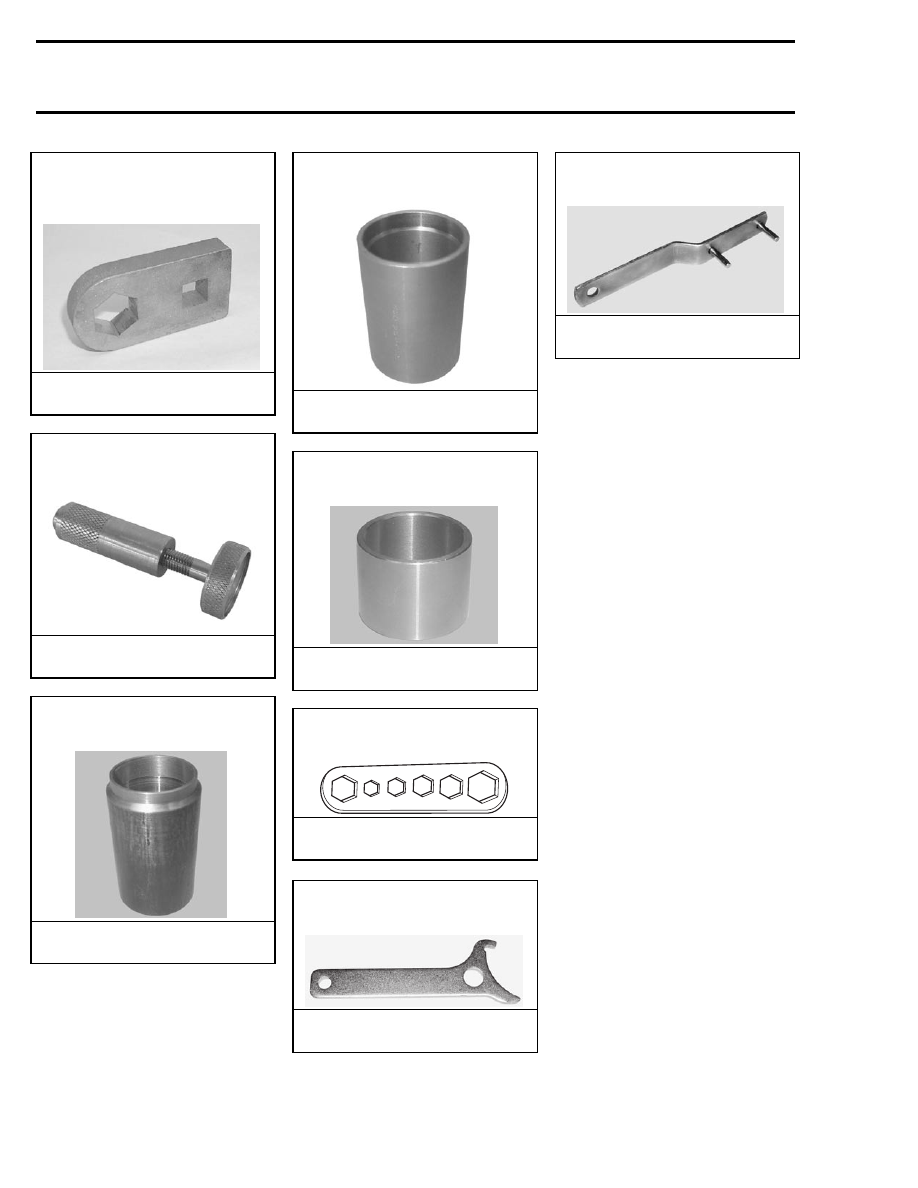

Extension to torque ball joint

nut
(P/N 529 035 876)

APPLICATION

REV series.

N–>

REV ball joint lock

(P/N 529 035 945)

APPLICATION

REV series.

Ball joint remover support
(P/N 529 035 873)

APPLICATION

REV series.

N–>

Ball joint installer

(P/N 529 035 975)

APPLICATION

2004 REV series.

Ball joint installer support
(P/N 529 035 875)

APPLICATION

REV series.

Hexagonal wrench
(P/N 529 014 700)

APPLICATION

All SC-10 suspensions.

Suspension adjustment wrench
(P/N 529 032 900)

APPLICATION

SC-10 suspensions.

Adjustment wrench
(P/N 520 000 126)

APPLICATION

SC-10 II and III (coupling blocks).

18

mmr2004-Rev
