Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

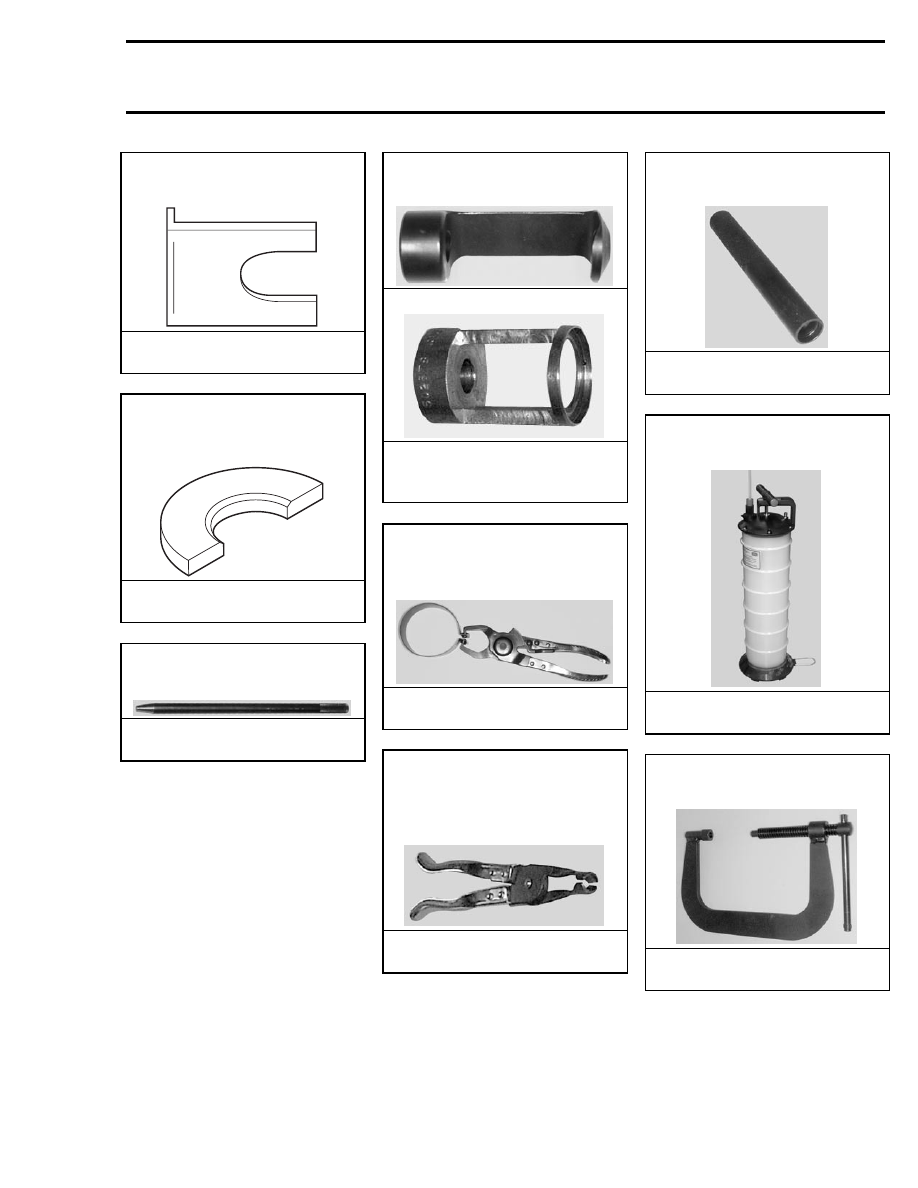

Crankshaft feeler gauge
(P/N 420 876 620)

APPLICATION

377 and 443 engines.

Crankshaft distance gauge (5.7
mm)
(P/N 420 876 822)

APPLICATION

377 and 443 engines.

N–>

Camshaft locking tool

(P/N 529 035 839)

APPLICATION

1004 and 1503 engines.

Valve spring compressor cup
a) (P/N 529 035 764)

N–>

b) (P/N 529 035 725)

APPLICATION

A) 1004 engines.
B) 1503 engines.

Ring compressor
Not sold by BOMBARDIER.

Snap-On RC980

APPLICATION

1004 and 1503 engines.

Special pliers for valve stem seal
removal
Not sold by BOMBARDIER.

Snap-On YA 8230

APPLICATION

1004 and 1503 engines.

Valve stem seal installer
(P/N 529 035 687)

APPLICATION

1004 and 1503 engines.

Oil VAC
(P/N 529 035 880)

APPLICATION

All liquid cooled models.

Spring compressor clamp
(P/N 529 035 724)

APPLICATION

1004 and 1503 engines.

mmr2004-Rev

7

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

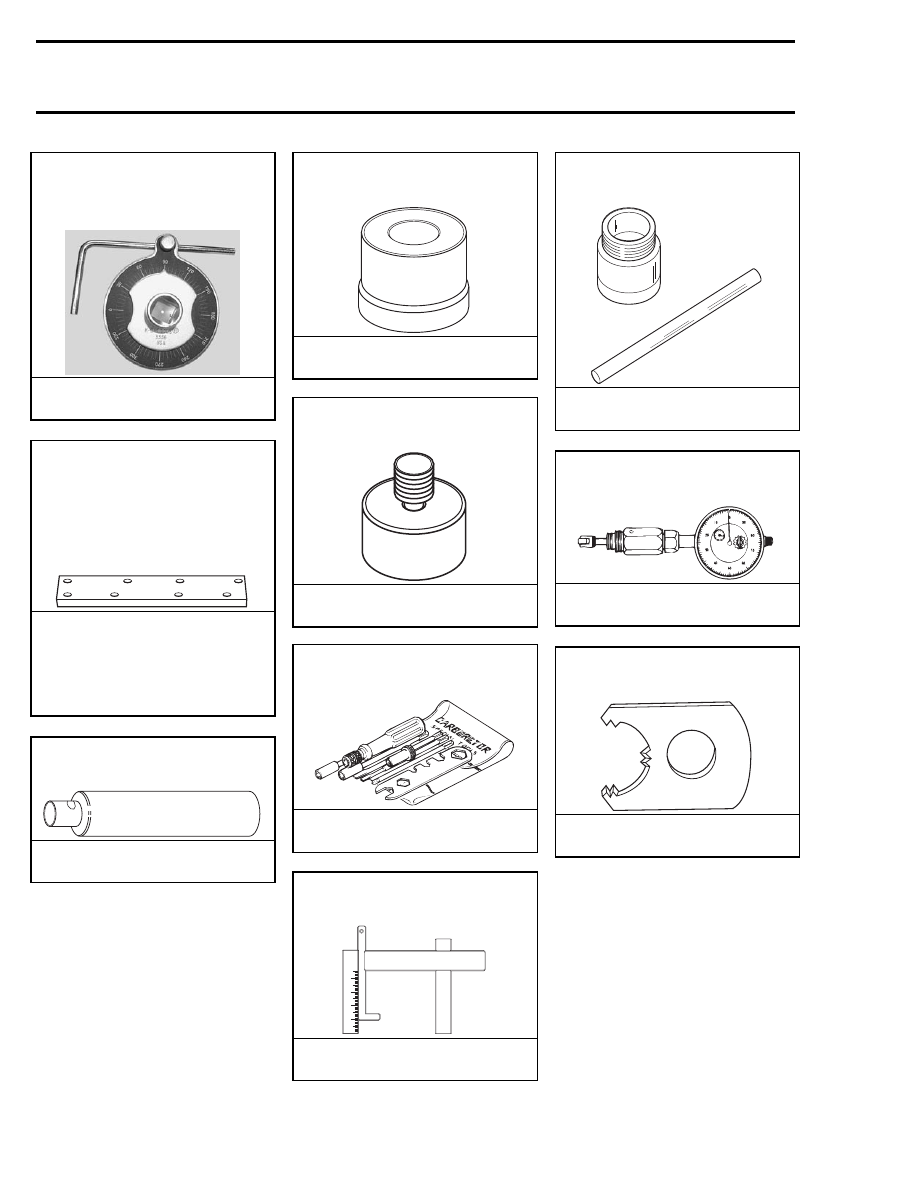

Torque angle gauge
Not sold by BOMBARDIER.

Snap-On TA362

APPLICATION

1004 and 1503 engines.

Cylinder aligning tool

a. (P/N 420 876 904) (on ex-

haust side)

b. (P/N 420 876 171) (on intake

side)

APPLICATION

a. 2-cylinder liquid cooled en-

gines.

b. 2-cylinder

fan

cooled

en-

gines.

Driver tool
(P/N 529 035 521)

APPLICATION

Mini Z.

Attachment
(P/N 529 035 522)

APPLICATION

Mini Z.

Pilot 22 mm
(P/N 529 035 523)

APPLICATION

Mini Z.

Carburetor tool kit
(P/N 404 112 000)

APPLICATION

All models with carburetor(s).

Float level gauge
(P/N 529 035 520)

1

234

APPLICATION

All models with carburetor(s).

RAVE movement indicator
(P/N 861 725 800)

APPLICATION

All RAVE equipped engines.

Dial indicator (TDC gauge)
(P/N 414 104 700)

APPLICATION

All engines.

Injection pump gear holder
(P/N 420 876 695)

APPLICATION

377 engines.

8

mmr2004-Rev

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

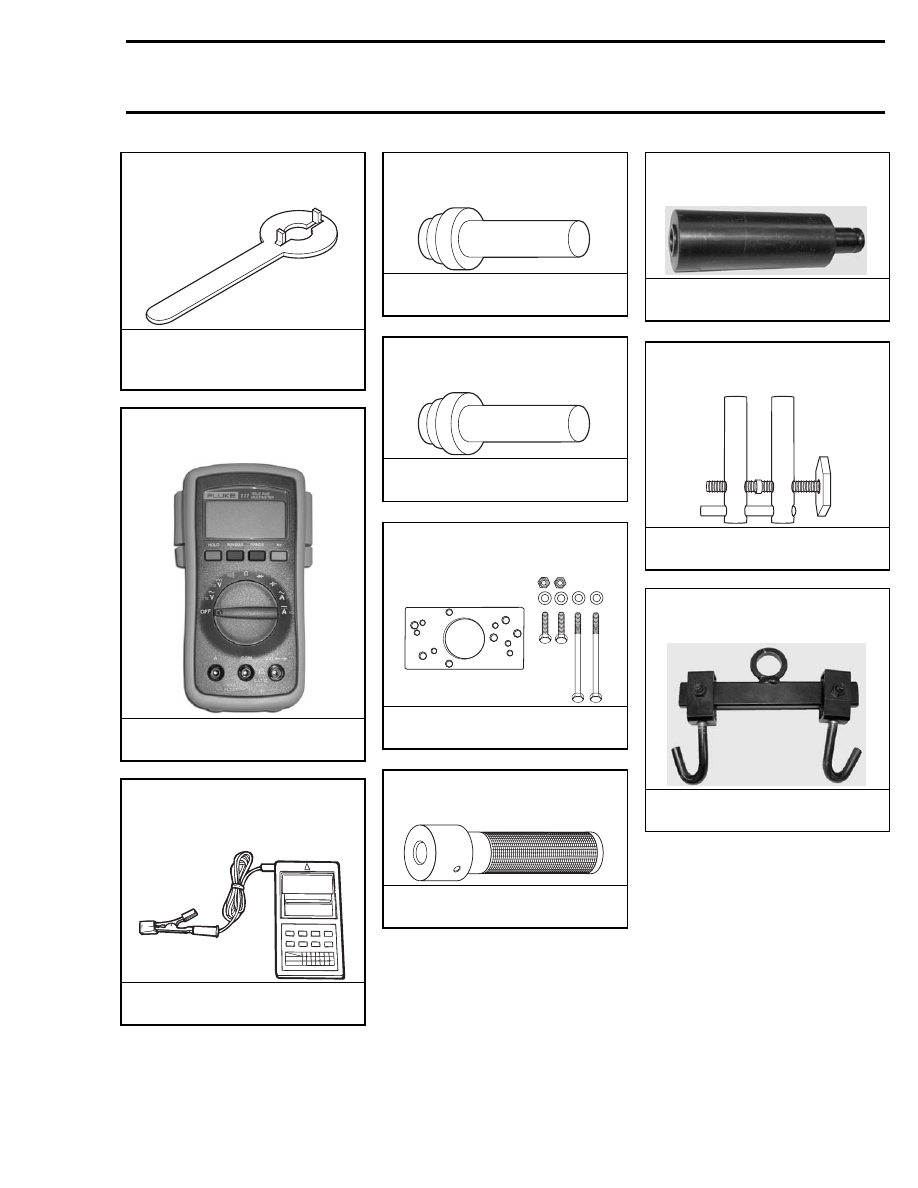

Injection pump gear holder
(P/N 420 277 905)

APPLICATION

All liquid cooled engines except
1004 and 1503.

Multimeter
(P/N 529 035 868)

APPLICATION

All models.

Digital/induction type tachome-
ter
(P/N 529 014 500)

APPLICATION

All engines.

MAG seal pusher
(P/N 420 277 875)

APPLICATION

277 engines.

PTO seal pusher
(P/N 420 876 660)

APPLICATION

277 engines.

Base puller plate kit
(P/N 529 024 900)

APPLICATION

277 engines.

Insertion jig handle
(P/N 420 877 650)

APPLICATION

1004 engines.

Oil pump seal installer
(P/N 529 035 911)

APPLICATION

1004 engines.

Large hose pincher
(P/N 529 032 500)

APPLICATION

All vehicles.

N–>

2–stroke engine lifting tool

(P/N 529 035 940)

APPLICATION

2–stroke engines.

mmr2004-Rev

9

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

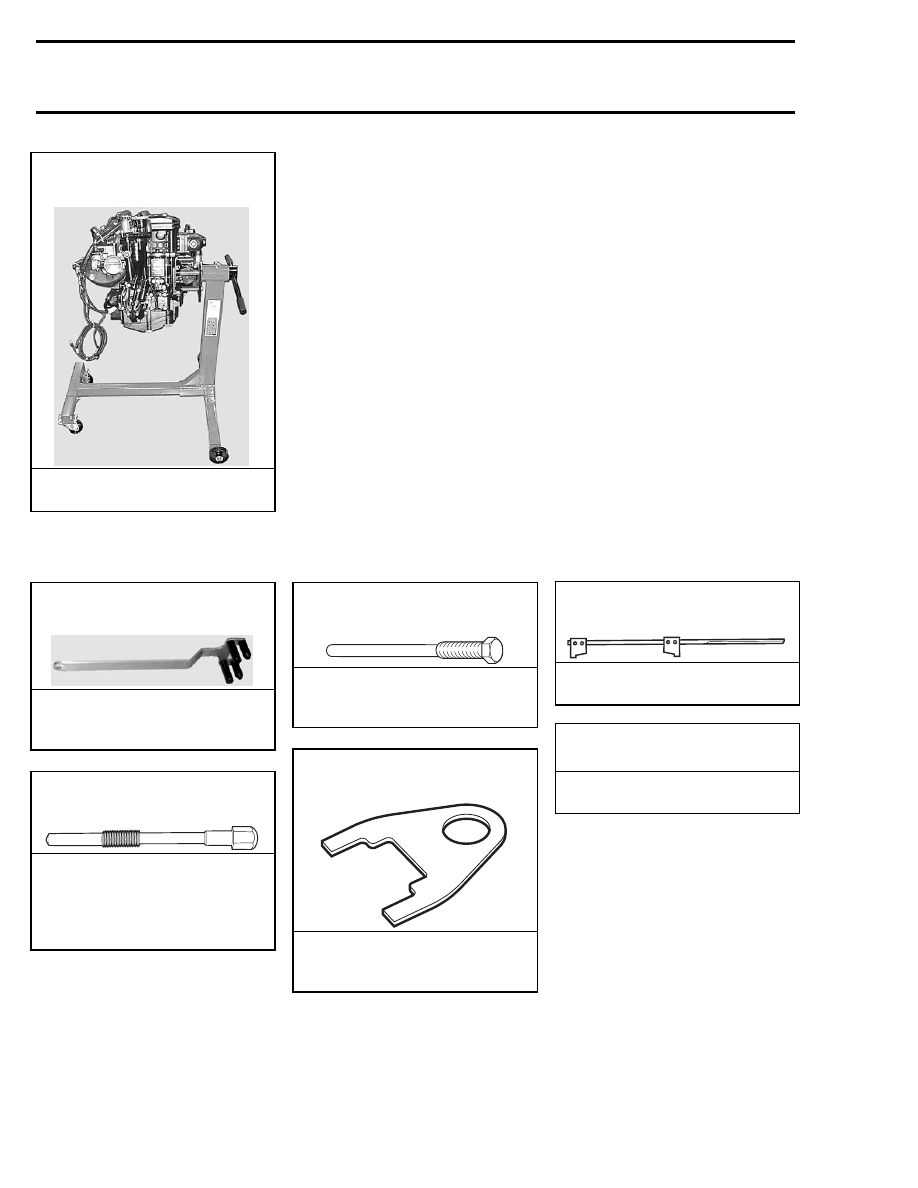

Engine stand
Not sold by BOMBARDIER.

APPLICATION

1503 engines.

TRANSMISSION — MANDATORY TOOLS

Drive pulley retainer
(P/N 529 035 674)

APPLICATION

All TRA, TRA III, TRA IV and TRA
IV HD drive pulleys.

Drive pulley puller
(P/N 529 022 400)

APPLICATION

2003 and up BOMBARDIER Lite
drive pulley.
Most TRA, TRA III and TRA IV
drive pulleys.

TRA drive pulley puller (25 mm)
(P/N 529 007 900)

APPLICATION

TRA drive pulley for 443 en-
gines.

Forks (3)
(P/N 529 005 500)

APPLICATION

All vehicles equipped with a TRA
drive pulley.

Specific alignment bar
(P/N 529 035 530)

APPLICATION

ZX series with TRA and RER.

Universal alignment bar
(P/N 529 035 831)

APPLICATION

All models except Elite.

10
