Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

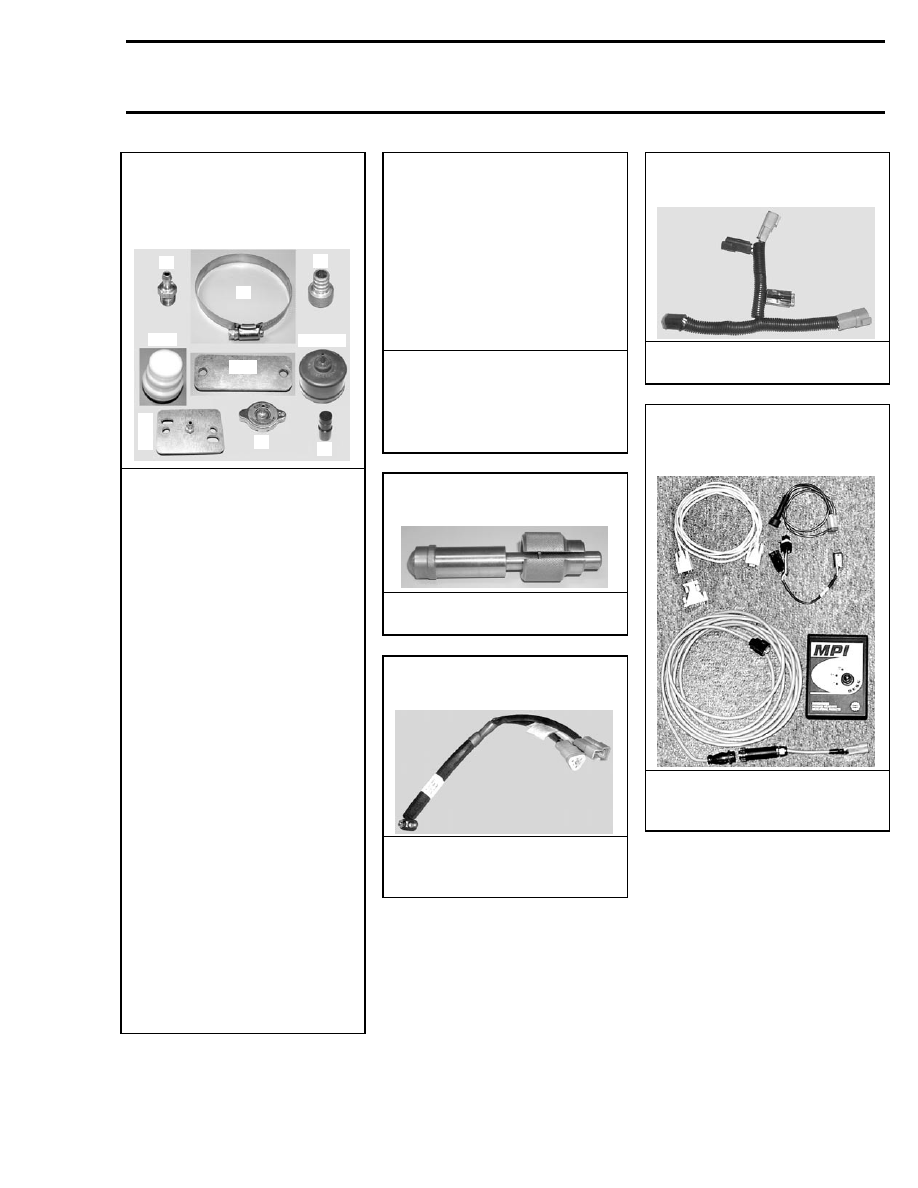

Engine leak tester kit
(P/N 861 749 100)

NOTE: Should be used with
hand pump (P/N 529 021 800).

1

3

2

4-5-6

7-8-9

10-11-12

13

14

15

16

17

1) Fitting

(P/N 408 201 100) (2)

2) Clamp

(P/N 408 803 500)

3) Adapter

(P/N 517 234 900) (2)

4) Intake plug

(P/N 529 011 000) (2)

5) Intake plug

(P/N 529 030 500)

6) Intake plug

(P/N 529 035 963) (2)

7) RAVE plate

(P/N 529 011 200) (2)

8) RAVE plate

(P/N 529 035 971) (2)

9) RAVE plate

(P/N 529 035 972) (2)

10)Manifold plug

57 mm (2–1/4 in)
(P/N 529 021 100)

11)Manifold plug

63 mm (2–1/2 in)
(P/N 529 035 961)

12)Manifold plug

70 mm (2–3/4 in)
(P/N 529 021 200)

13)Exhaust plate

(P/N 529 021 300) (2)

14) Exhaust plate

(P/N 529 024 600) (2)

15) Exhaust plate

(P/N 529 035 962) (2)

16) Radiator cap

(P/N 529 021 400)

17) Resonator plug

(P/N 529 035 973) (2)

APPLICATION

All engines.

NOTE: To prevent leak in mani-
fold plug, use Loctite Black MAX
(P/N 413 408 300).

Piston circlip installer 20 mm
(P/N 529 035 686)

APPLICATION

Engines with tab type circlip.

9–volt adaptor
(P/N 529 035 675)

APPLICATION

All models equipped with a
DESS.

Supply harness
(P/N 529 035 869)

APPLICATION

All DESS equipped models.

VCK

(Vehicle

Communication

Kit)
(P/N 529 035 844)

APPLICATION

All models equipped with a
DESS.

mmr2004-Rev

3

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

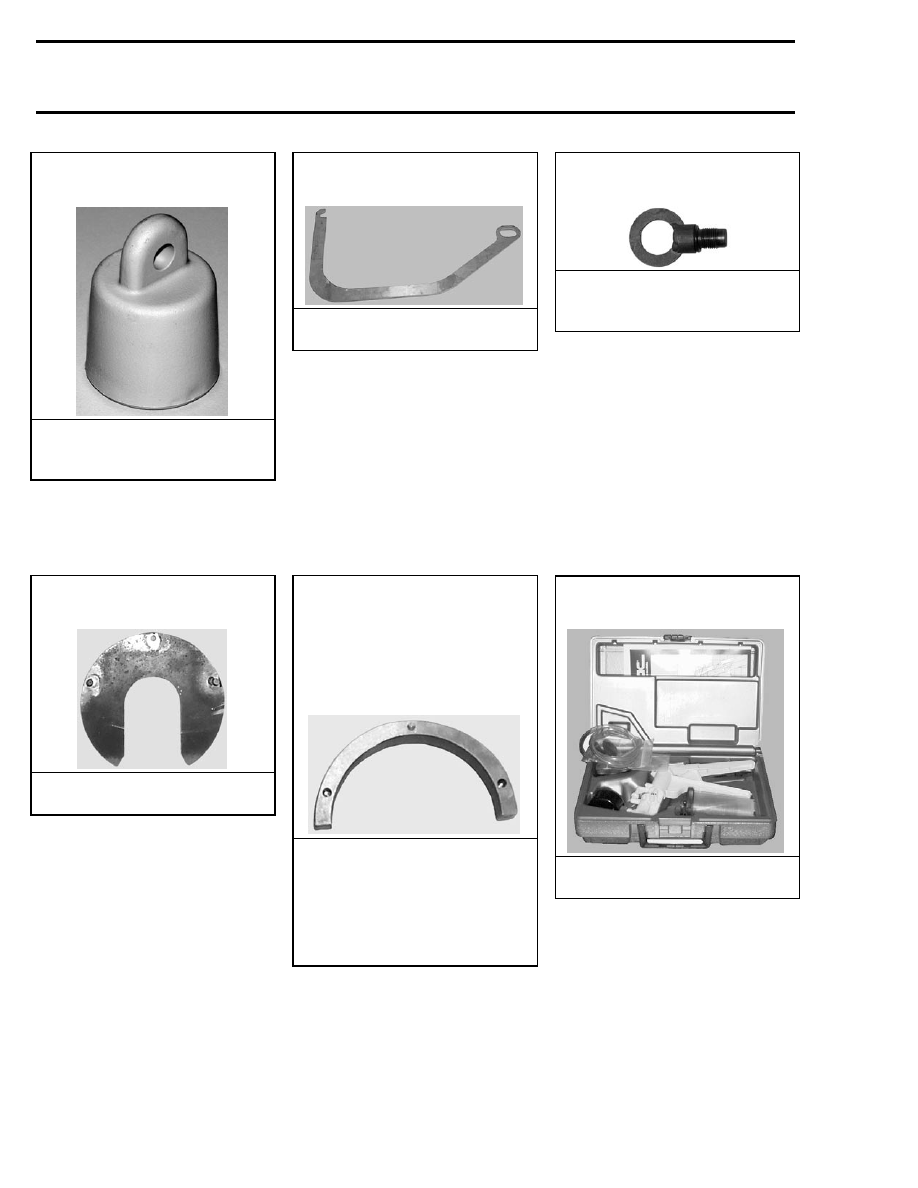

DESS KEY for BUDS
(P/N 529 035 896)

APPLICATION

All models equipped with a
DESS.

Engine removal hook
(P/N 529 035 829)

APPLICATION

REV series.

Lifting ring (2)
(P/N 529 035 830)

APPLICATION

Liquid cooled engines except
4-TEC.

ENGINE — RECOMMENDED TOOLS

The following tools are highly recommended to optimize your basic tool kit and reduce repair time.

N–>

Support plate

(P/N 529 035 976)

APPLICATION

552 engine type.

N–>

Crankshaft distance gauge

a. (P/N 529 035 965)
b. (P/N 529 035 966)
c. (P/N 529 035 967)
d. (P/N 529 035 968)

APPLICATION

a. 552 engine type.
b. 493 and 593 engine type.
c. 593 HO, 593 SDI, 693 and

793.

d. 793 HO and 793 HO SDI.

Hand pump
(P/N 529 021 800)

APPLICATION

All models.

4

mmr2004-Rev

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

N–>

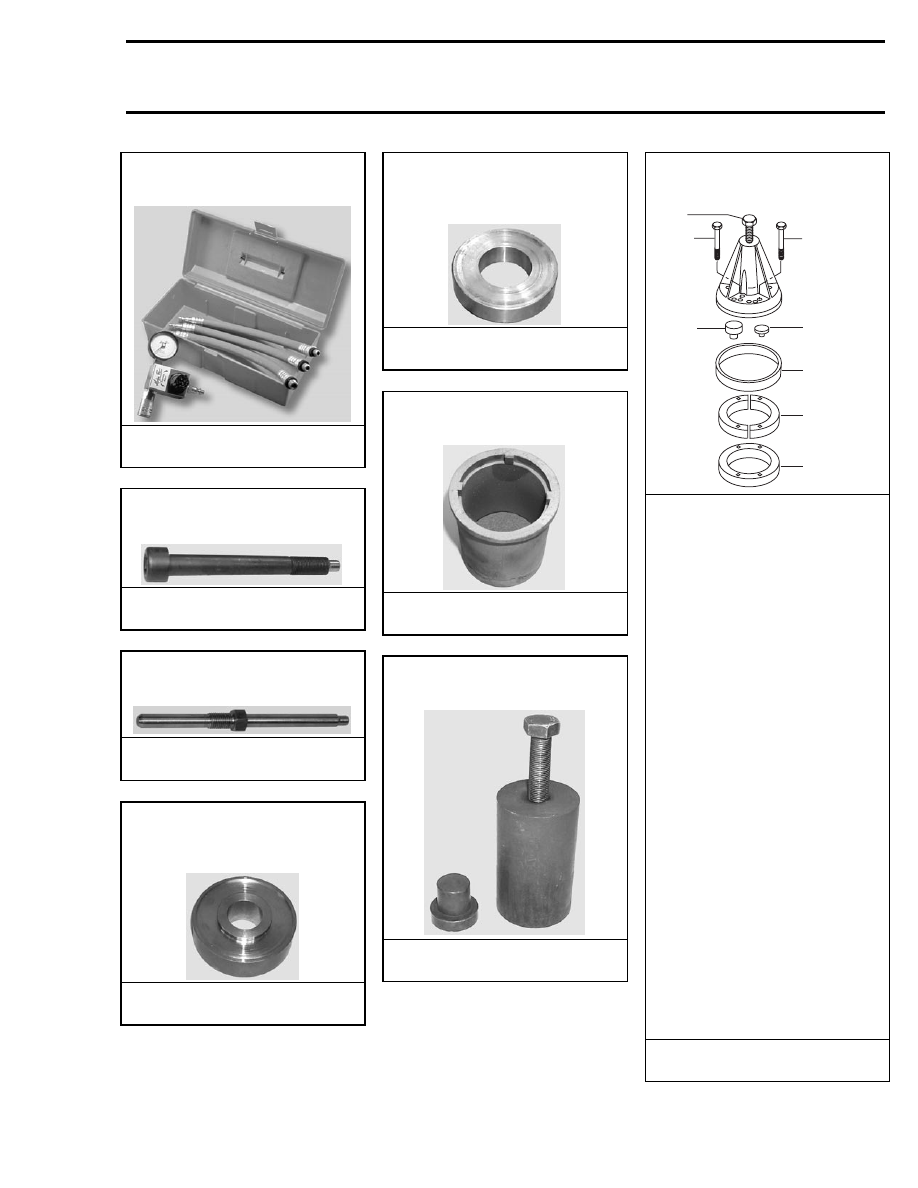

Leak down tester

(P/N 529 035 661)

APPLICATION

1004 and 1503 engines.

Crankshaft locking tool
(P/N 529 035 900)

APPLICATION

1004 engines.

N–>

Crankshaft locking tool

(P/N 529 035 821)

APPLICATION

1503 engines.

N–>

Engine support bearing in-

staller
(P/N 529 035 952)

APPLICATION

1503 engines.

N–>

Engine support bearing sup-

port
(P/N 529 035 953)

APPLICATION

1503 engines.

N–>

4-Tooth socket

(P/N 529 035 960)

APPLICATION

1503 engines.

N–>

Torque flange remover

(P/N 529 035 958)

APPLICATION

1503 engines.

Crankshaft bearing puller
(P/N 420 877 635)

2,3

1

2,3

5

4

6,9,10

7,8,11,12

13

1) Screw M16 x 1.5 x 150

(P/N 420 940 755)

2) Screw M8 x 40 (4) (P/N 420

840 681)

3) Screw M8 x 70 (4) (P/N 420

841 201)

4) Crankshaft

protector

PTO

(P/N 420 876 552)

5) Crankshaft protector MAG

(P/N 420 876 557)

6) Puller ring (P/N 420 977 490)

(use with half rings (P/N 420
977 475) or (P/N 420 276
025))

7) Half ring (2) (P/N 420 977 475)

(for 72 mm O.D. bearings)

8) Half ring (2) (P/N 420 276 025)

(for 62 mm O.D. bearings)

9) Puller ring (P/N 420 977 480)
10)Puller ring (P/N 420 977 494)

(for hal rings (P/N 420 977
479))

11)Half ring (2) (P/N 420 977 479)

(for 80 mm O.D. bearings)

12)Half ring (2) (P/N 420 876 330)

(for 52 mm O.D. bearings)

13)Distance ring (P/N 529 035

964) (for MAG side bearing)

APPLICATION

All engines.

mmr2004-Rev

5

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

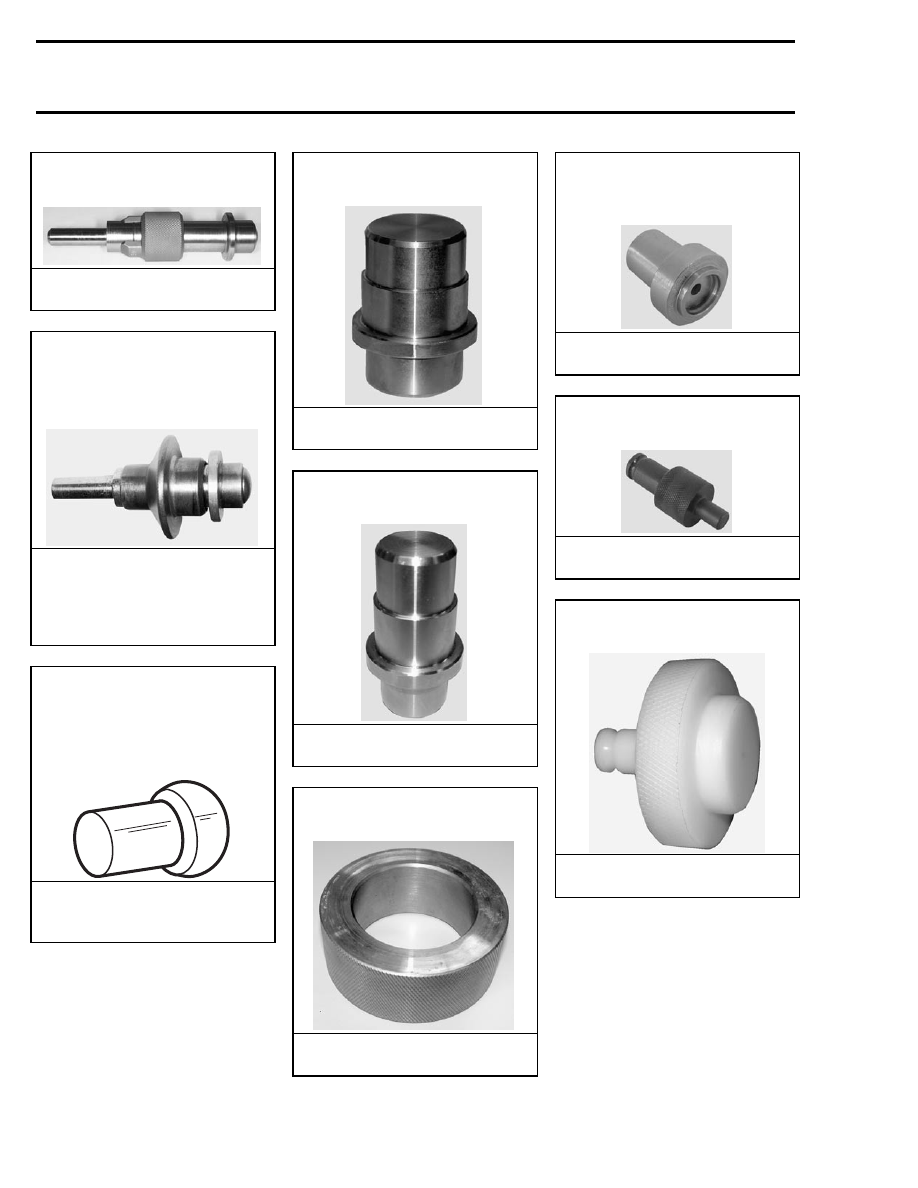

Piston circlip installer
(P/N 529 035 765)

APPLICATION

1004 and 1503 engines.

Piston circlip installer

a. 18 mm (P/N 529 035 561)
b. 20 mm (P/N 529 035 562)

APPLICATION

a) All engines except 593, 693
and 793.
b) 2001 and older 593 and 693
engines.

Piston pin/connecting rod bear-
ing centering tool
(P/N 529 009 100)

NOTE: New diameter is 9.65
mm (.380 in).

APPLICATION

All engines except cageless en-
gines.

Pusher (55/59 mm)
(P/N 529 035 913)

APPLICATION

1004 engines.

Pusher (38/42 mm)
(P/N 529 035 914)

APPLICATION

1004 engines.

Support sleeve
(P/N 529 035 944)

APPLICATION

1004 engines.

N–>

Water pump ceramic seal

installer
(P/N 529 035 766)

APPLICATION

1004 engines.

N–>

Water pump oil seal installer

(P/N 529 035 757)

APPLICATION

1004 engines.

PTO cover oil seal installer
(P/N 529 035 910)

APPLICATION

1004 engines.

6
