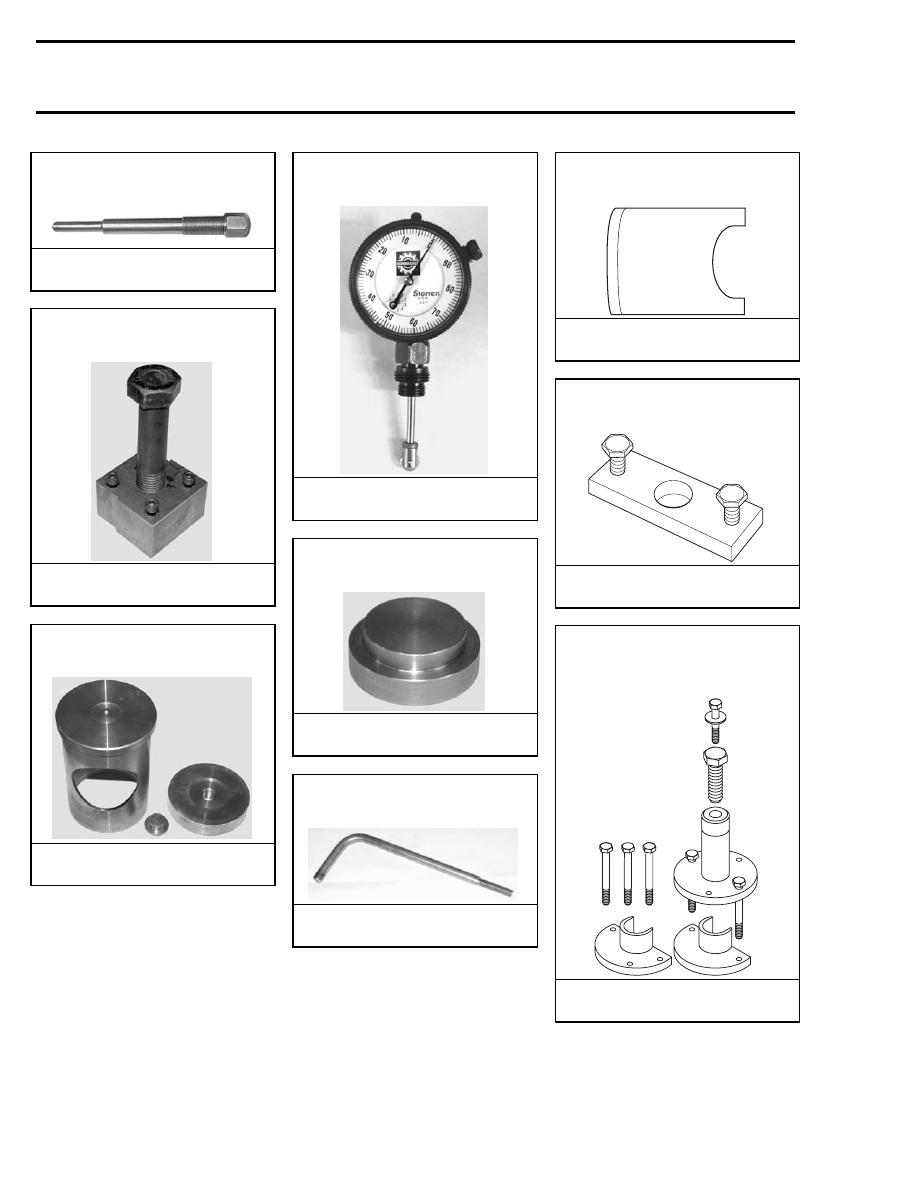

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

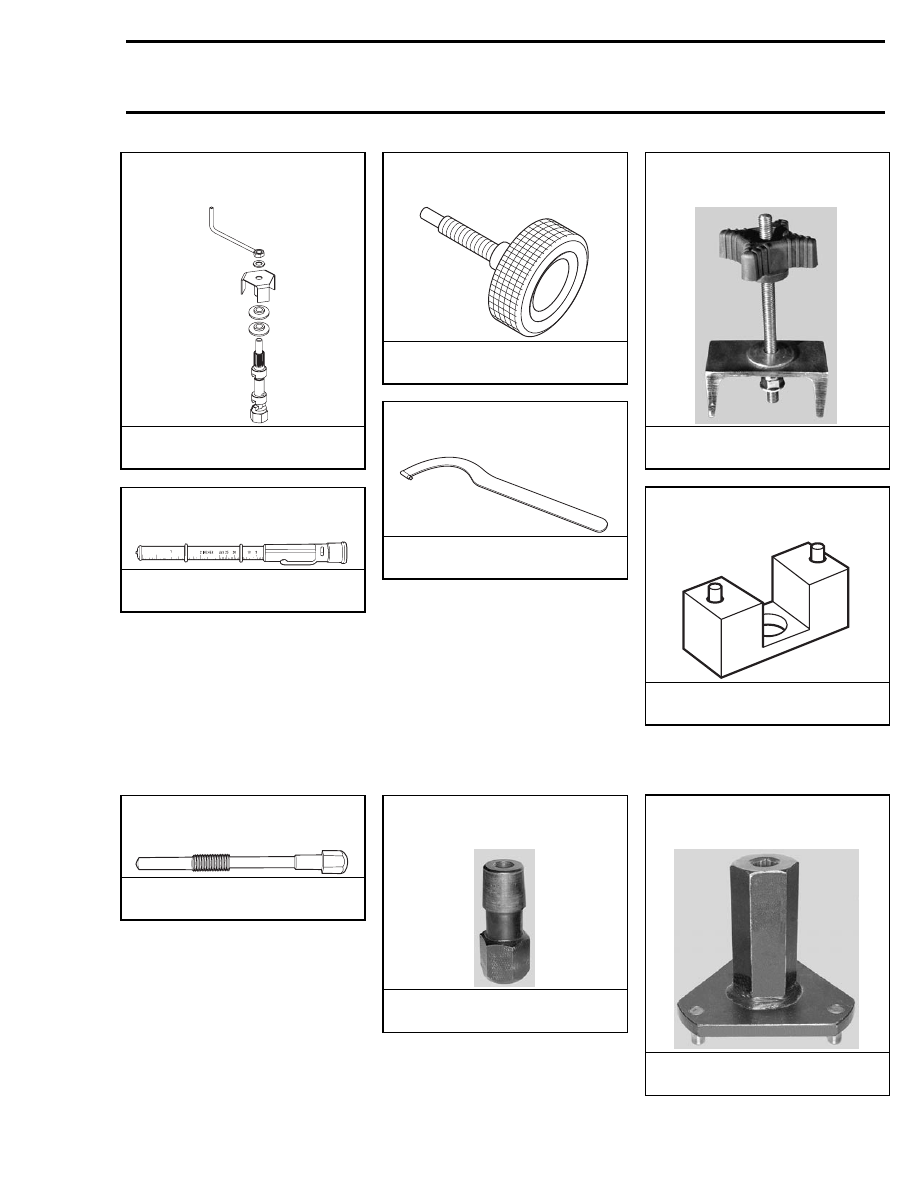

Pulley spring compressor
(P/N 529 035 524)

APPLICATION

All models.

Tension tester
(P/N 414 348 200)

APPLICATION

All models.

Driven pulley opening tool
(P/N 529 017 200)

APPLICATION

Most models.

Clutch holder
(P/N 529 027 600)

APPLICATION

BOMBARDIER Lite drive pulley.

Driven pulley spring compressor
(P/N 529 035 300)

APPLICATION

Tundra.

Spring cover tool
(P/N 529 027 300)

APPLICATION

BOMBARDIER Lite drive pulley.

TRANSMISSION — RECOMMENDED TOOLS

N–>

Drive pulley puller

(P/N 529 035 959)

APPLICATION

Elite.

Tapered tool
(P/N 529 035 826)

APPLICATION

Skandic LT.

Spider tool
(P/N 529 025 200)

APPLICATION

Skandic LT.

mmr2004-Rev

11

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

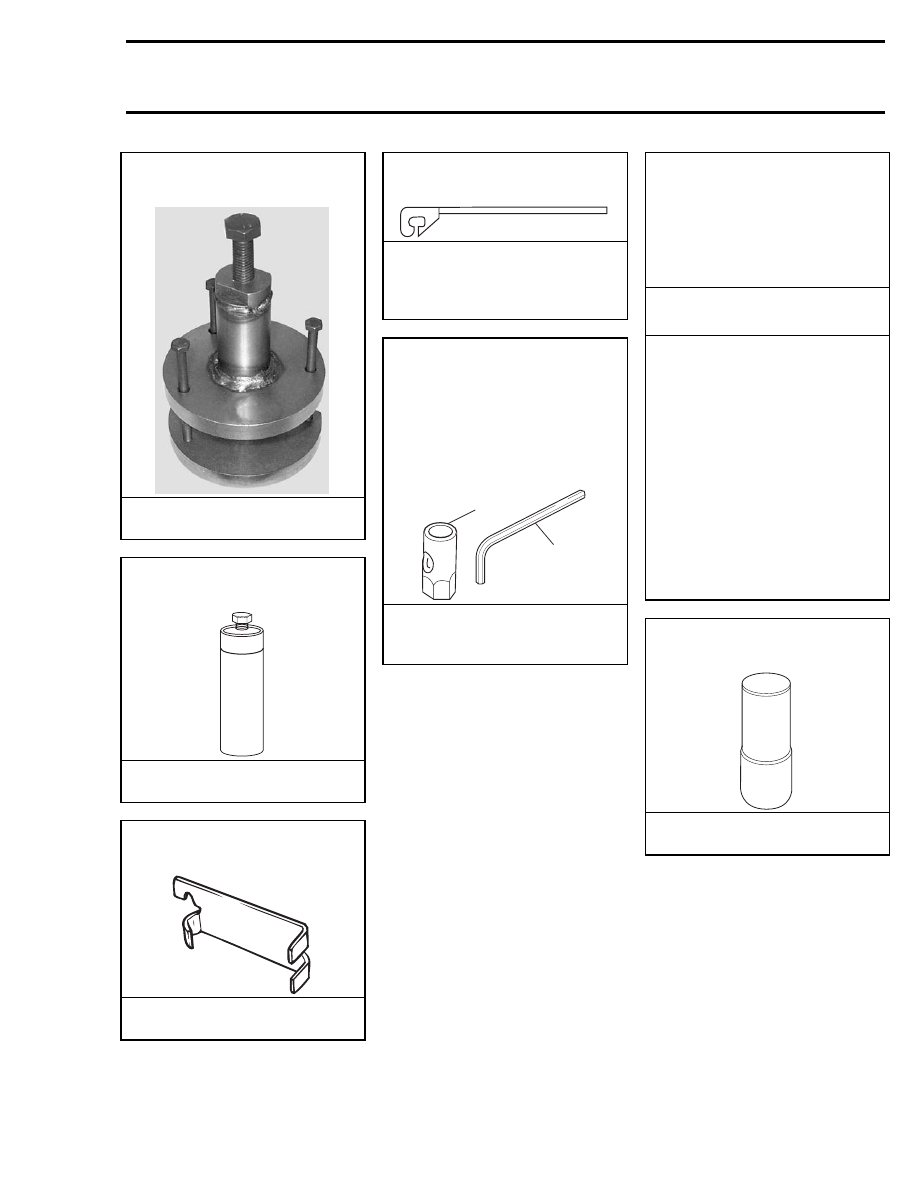

Drive pulley puller
(P/N 529 025 000)

APPLICATION

Skandic LT.

Governor cup
(P/N 529 035 894)

APPLICATION

TRA IV.

N–>

TRA IV dial indicator kit

(P/N 529 035 939)

APPLICATION

TRA IV and TRA IV HD.

N–>

Short dial indicator

(P/N 295 000 143)

APPLICATION

TRA IV and TRA IV HD.

TRA IV drive pulley support
(P/N 529 035 942)

APPLICATION

TRA IV and TRA IV HD.

Driven pulley opening tool
(P/N 529 034 200)

APPLICATION

Tundra.

Alignment tool
(P/N 420 476 010)

APPLICATION

Skandic WT.

Cam pusher
(P/N 529 012 900)

APPLICATION

Tundra.

Countershaft bearing remover/
installer
(P/N 529 035 699)

APPLICATION

ZX series.

12

mmr2004-Rev

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

Countershaft bearing remover
(P/N 529 035 812)

APPLICATION

Skandic LT.

Countershaft bearing installer
(P/N 529 035 815)

APPLICATION

Skandic LT.

Spring scale hook (long)
(P/N 529 006 500)

APPLICATION

Tundra.

Transmission adjuster
(P/N 529 030 300)

APPLICATION

Vehicles equipped with “push-
pull shifter” reverse transmis-
sion.

Drive belt tension adjuster tool
(P/N 529 008 700)
Parts included:

1) Hexagonal wrench (P/N 420

876 730)

2) Socket wrench (P/N 529 015

000)

2

1

APPLICATION

All vehicles except Tundra and
Skandic WT.

Alignment bar
a. (P/N 529 035 808)
b. (P/N 529 035 586)
c. (P/N 529 035 594)
d. (P/N 529 026 900)
e. (P/N 529 026 700)

N–>

f. (P/N 529 035 974)

APPLICATION

a. Skandic LT.
b.

ZX

series

with

BOM-

BARDIER Lite and RER.
c. Elite model.

NOTE:

The

alignment

bar

(P/N 529 035 594) must be
modified to fit on Elite.

Re-

fer to PULLEY DISTANCE AND
ALIGNMENT.
d. Tundra
e. ZX series with TRA.
f. 2004 Skandic WT/SWT/SUV
550.

Burnishing bar
(P/N 529 026 402)

APPLICATION

Tundra and Skandic.

mmr2004-Rev

13

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

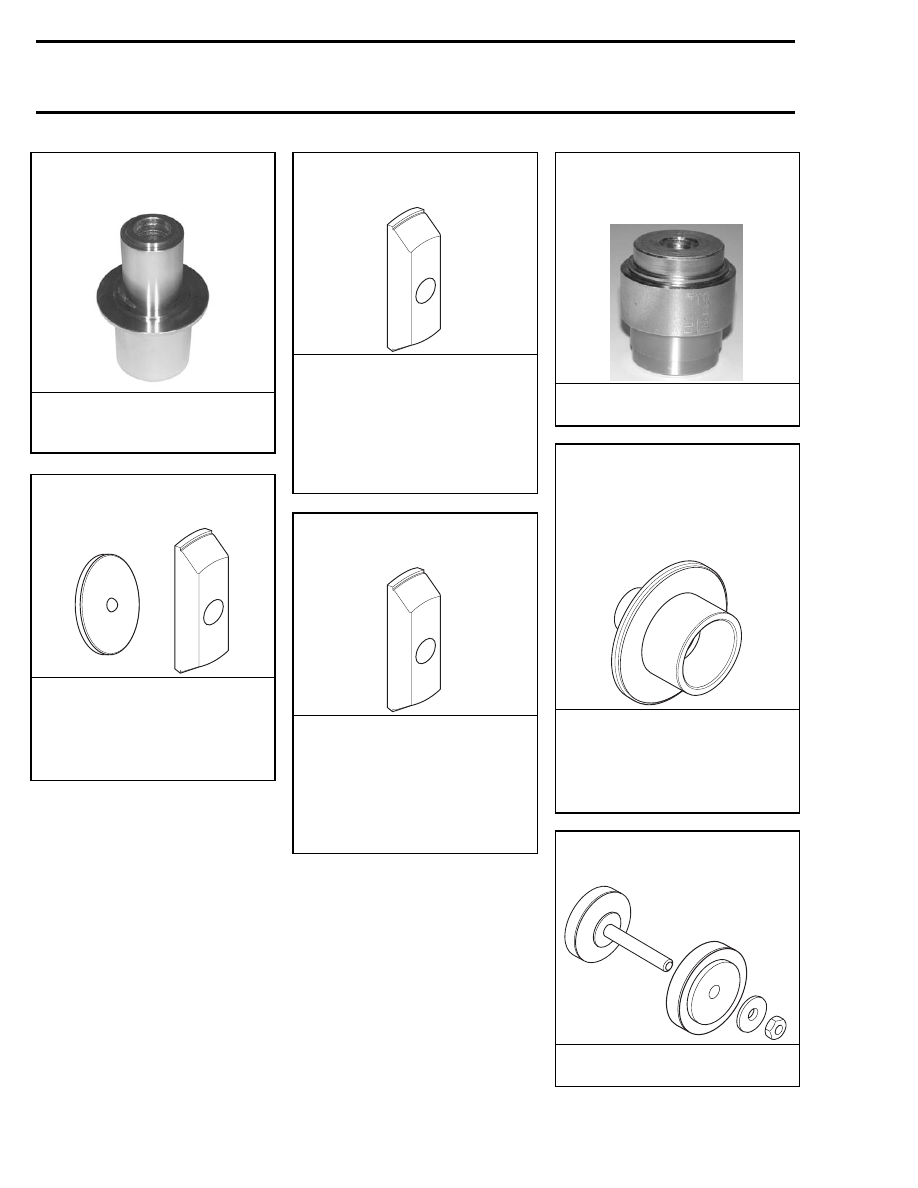

Bushing extractor/installer
(P/N 529 031 300)

APPLICATION

TRA drive pulley spring cover
with replaceable bushing.

Large bushing extractor
(P/N 529 031 100)

APPLICATION

Formula type driven pulley.

NOTE: Use this tool only with
former puller (P/N 529 018 600)
that has regular threads.

Large bushing extractor
(P/N 529 035 576)

APPLICATION

Formula type driven pulley.

NOTE: Use this tool only with
new puller (P/N 529 035 524)
that has Acme threads and sup-
port plate included with extrac-
tor (P/N 529 031 100).

Large bushing extractor
(P/N 529 035 575)

APPLICATION

LPV 27 driven pulley.

NOTE: Use this tool only with
new puller (P/N 529 035 524)
that has Acme threads and sup-
port plate included with extrac-
tor (P/N 529 031 100).

N–>

Sliding half bushing

remover/installer
(P/N 529 035 931)

APPLICATION

TRA III and TRA IV.

Large bushing installer and small
bushing extractor

a. (P/N 529 031 200)
b. (P/N 529 035 931)

APPLICATION

a. All models except Tundra,

Skandic WT/SWT.

b. TRA III drive pulley spring

cover.

Chaincase seal pusher
(P/N 529 035 584)

APPLICATION

ZX series.

14
