Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 01 (SERVICE TOOLS)

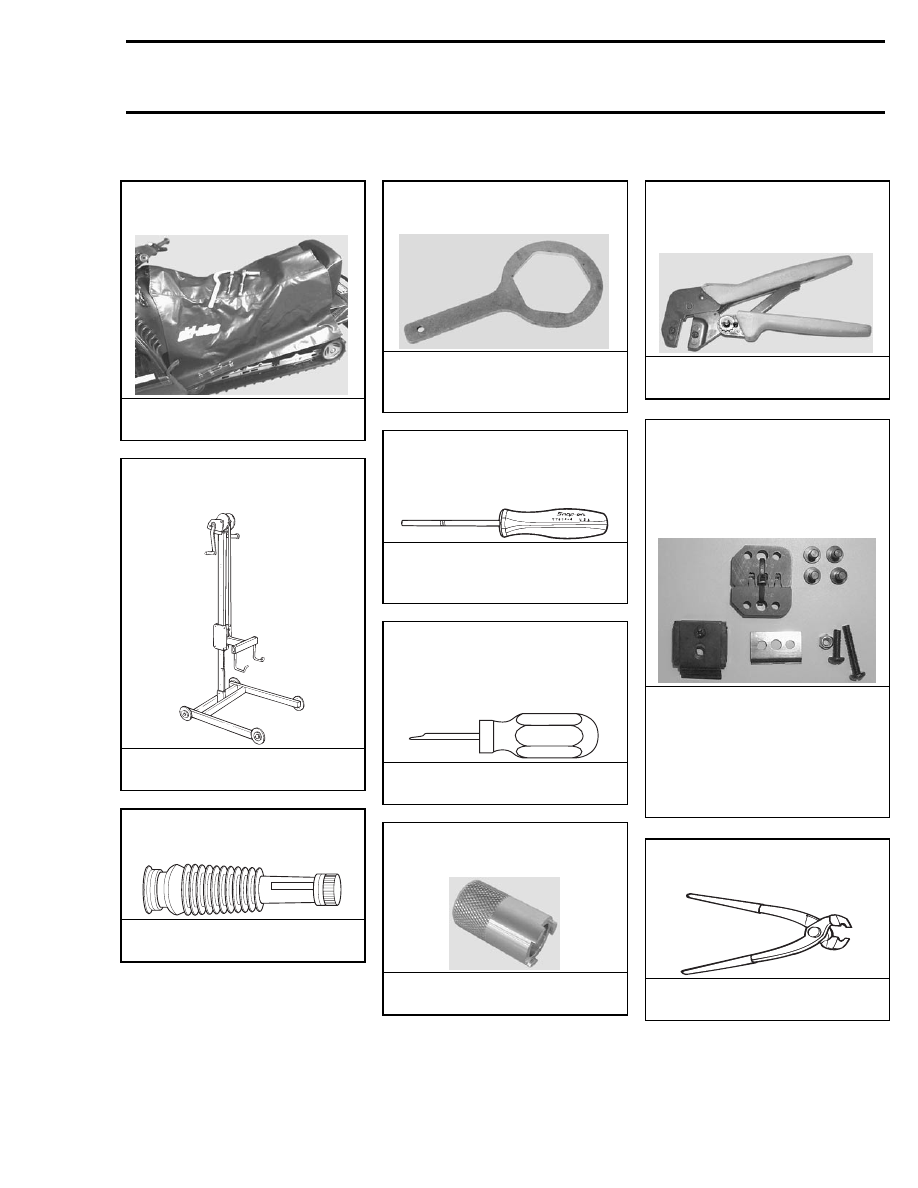

VEHICLE — RECOMMENDED TOOLS

Protective mat
(P/N 529 030 600)

APPLICATION

All vehicle.

Snowmobile jack
(P/N 529 020 000)

APPLICATION

All models.

Flexible spout for oil container
(P/N 414 837 300)

APPLICATION

All models.

Adjustment wrench
(P/N 529 035 603)

APPLICATION

To remove and install fuel tank
nut on ZX series.

Terminal (Packard) remover
Not sold by BOMBARDIER.

Snap-On TT 600–4

APPLICATION

Models with Packard connec-
tors.

Multilock-terminal housing con-
nector extractor tool
Not sold by BOMBARDIER.

AMP 755430–2

-AMP

APPLICATION

For AMP multilock-terminals.

N–>

DESS socket

(P/N 529 035 943)

APPLICATION

All DESS equipped models.

N–>

Crimping tool

(dies sold separately)
(P/N 529 035 909)

APPLICATION

To crimp specific terminals.

Crimper die

a. (P/N 529 035 828)
b. (P/N 529 035 906)
c.

N –>

(P/N 529 035 908)

APPLICATION

a. AMP multilock connectors.
b. ECM connectors A and B.
c. Some Deutsch connectors.

NOTE: These dies fit on crimp-
ing tool (P/N 529 035 909).

Hose clamp pliers
(P/N 295 000 070)

APPLICATION

Some models.

mmr2004-Rev

19

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 01 (SERVICE TOOLS)

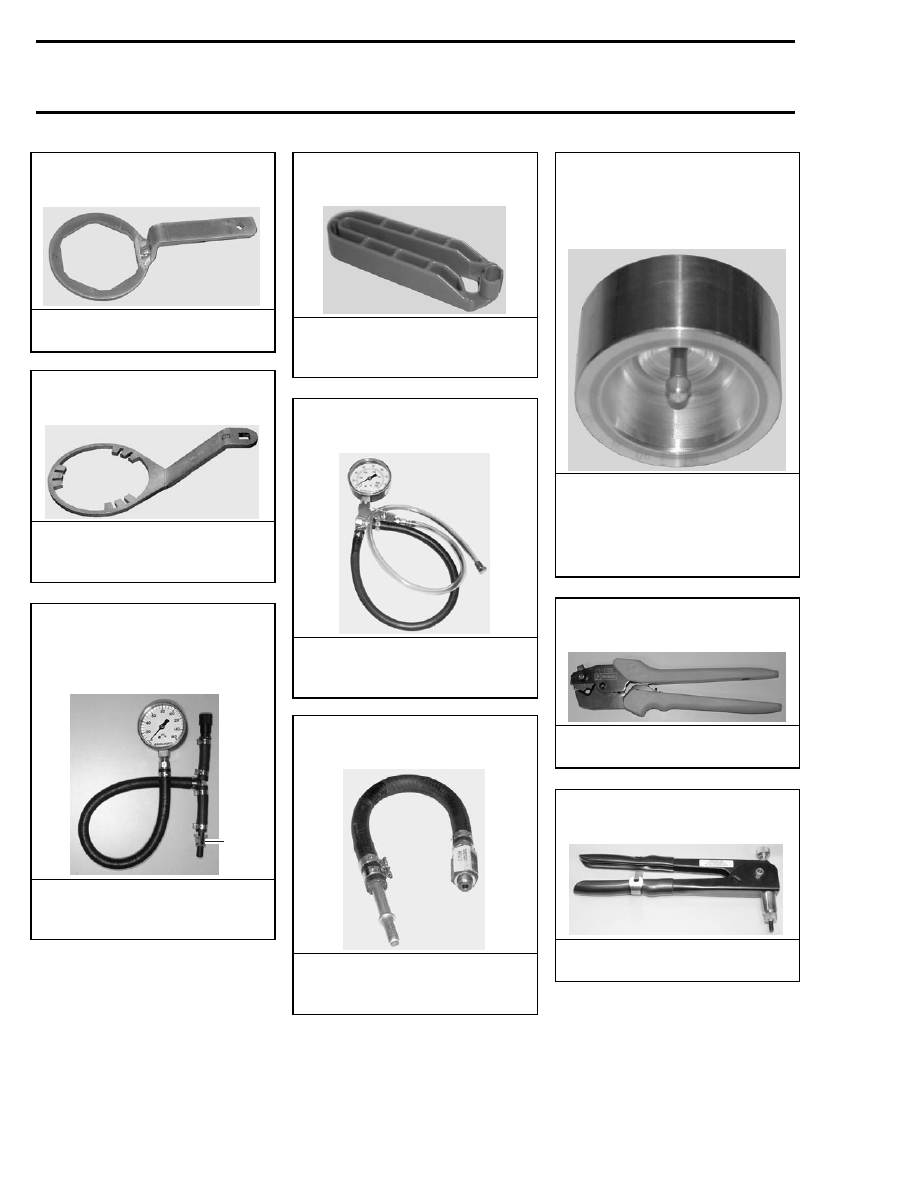

Adjustment wrench
(P/N 529 035 891)

APPLICATION

REV series.

Fuel pump nut wrench
(P/N 529 035 899)

APPLICATION

2-TEC

and

1004

engine

equipped models.

Pressure gauge
(P/N 529 035 591)
1) Clip
(P/N 529 021 800)

1

APPLICATION

2–TEC, 1004 and 1503 engine
equipped models.

Fuel line remover
(P/N 529 035 714)

APPLICATION

2-TEC, 1004 and 1503 engine
equipped models.

Oil pressure gauge
(P/N 529 035 709)

APPLICATION

1004 and 1503 engine equipped
models.

Oil pressure adaptor
(P/N 529 035 652)

APPLICATION

1004 and 1503 engine equipped
models.

Heated grips insertion tool

a. (P/N 529 035 897)
b. (P/N 529 035 936)

APPLICATION

a. ZX liquid cooled models with

straight grips.

b. Models

with

j-hook

type

grips.

Crimp pliers
(P/N 529 035 730)

APPLICATION

All models with a battery.

N–>

Insert pliers

(P/N 295 000 162)

APPLICATION

6 mm insert equipped models.

20

mmr2004-Rev

Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 02 (SERVICE PRODUCTS)

SERVICE PRODUCTS

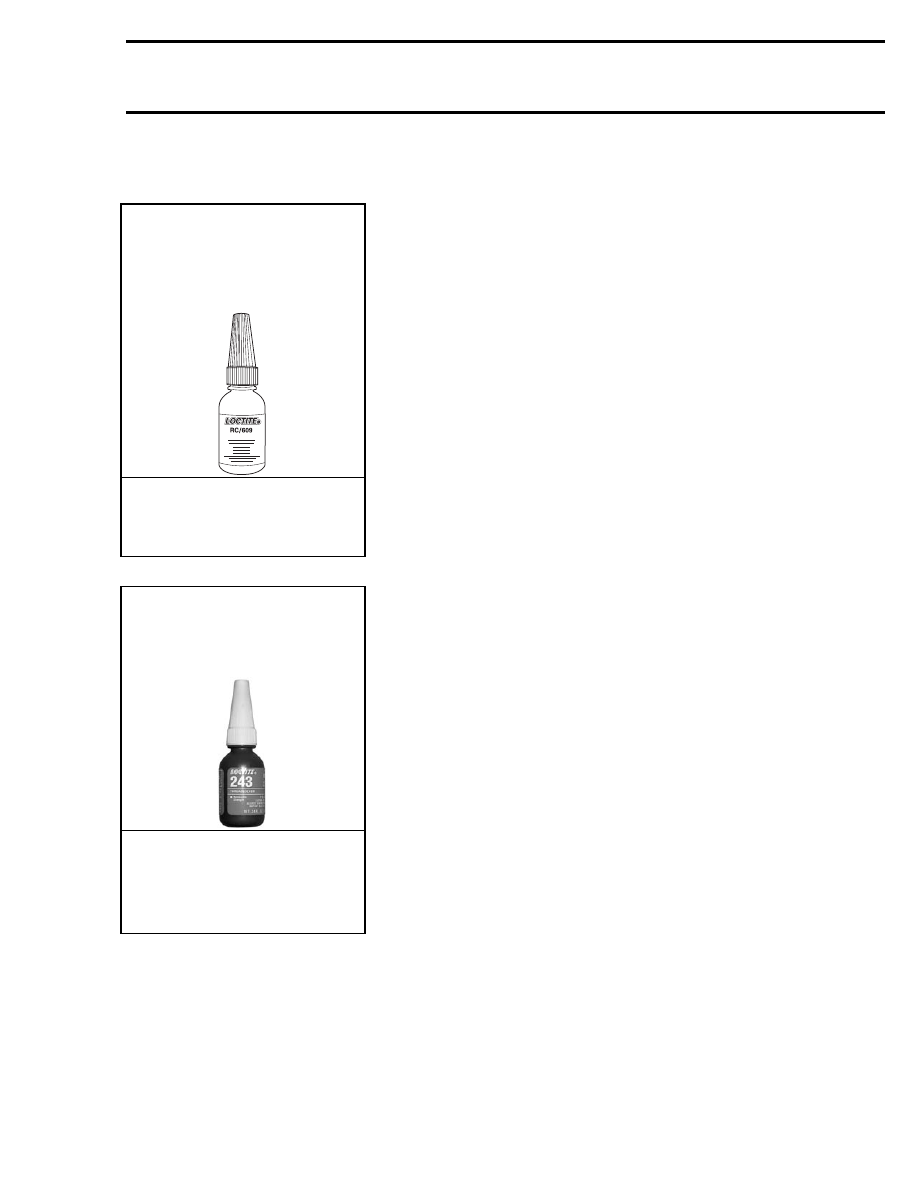

Retaining compound
(P/N 413 703 100)
Loctite

®

RC/609:

Retaining compound
(10 mL) (green)

APPLICATION

Used for retaining bushings,
bearings in slightly worn hous-
ing or on shaft.

Medium-strength threadlocker
(P/N 293 800 060)
Loctite

®

243: Threadlocker

(10 mL) (blue, medium strength)

APPLICATION

Flywheel nut, crankcase studs,
etc.

NOTE: This product replaces
Loctite (P/N 293 800 015).

mmr2004-Rev

21

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 02 (SERVICE PRODUCTS)

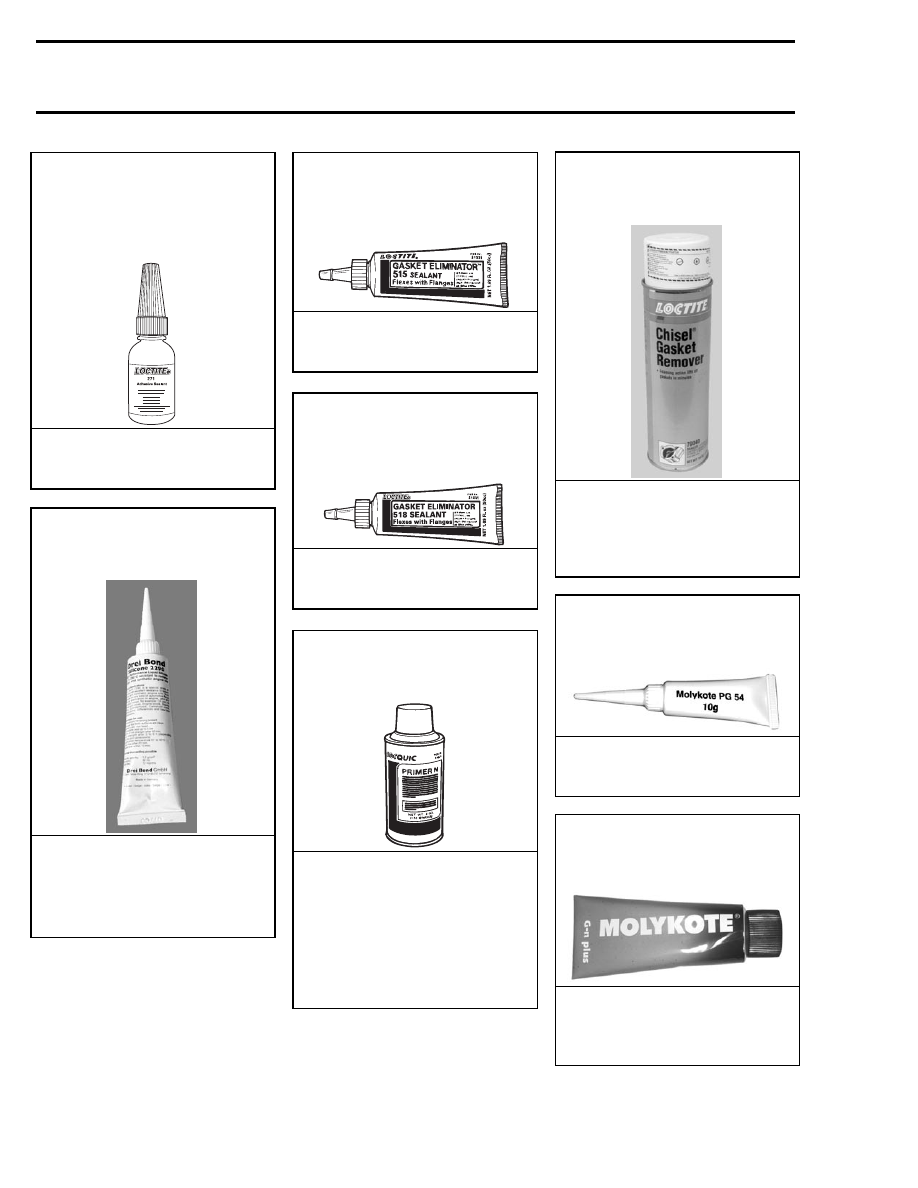

High strength threadlocker
(P/N 293 800 005)
Loctite

®

271:

Threadlocker (10 mL) (red, high
strength)

APPLICATION

Fasteners and studs up to 25
mm (1 in) diameter.

Sealing compound
(P/N 420 297 906)
(30 mL)

APPLICATION

To seal crankcase on all ZX series
engines.

NOTE: This product replaces the
larger tube (P/N 420 297 905).

Paste gasket
(P/N 413 702 700)
Loctite

®

515:

Gasket eliminator (50 mL)

APPLICATION

Crankcase halves and gearbox
mating surfaces.

Paste gasket
(P/N 293 800 038)
Loctite

®

518:

Gasket eliminator (50 mL)

APPLICATION

Crankcase halves and gearbox
mating surfaces.

Loctite

®

primer

(P/N 293 800 041)
Primer N 128 g (5 oz)

APPLICATION

To prepare mating surfaces be-
fore applying paste gasket, re-
taining compound or threadlock-
ers.

NOTE: Only the P/N has been
changed. This product is identi-
cal to the P/N 413 708 100.

Gasket/paint remover
(P/N 413 708 500)
Loctite

®

Chisel 510 g (18 oz)

APPLICATION

Clean mating surfaces of cylin-
ders and crankcase.

Remove

carbon in combustion cham-
bers.

Molykote PG 54
(P/N 420 899 763)
(10 g)

APPLICATION

To lubricate pawl and pawl lock
of rewind starter.

Molykote G-n paste
(P/N 711 297 433)
(50 g)

APPLICATION

To lubricate RAVE valve stem
on engine with oil seal in RAVE
housing.

22
