CHASSIS/BRAKES/FINAL DRIVE

5.16

Hayes

t

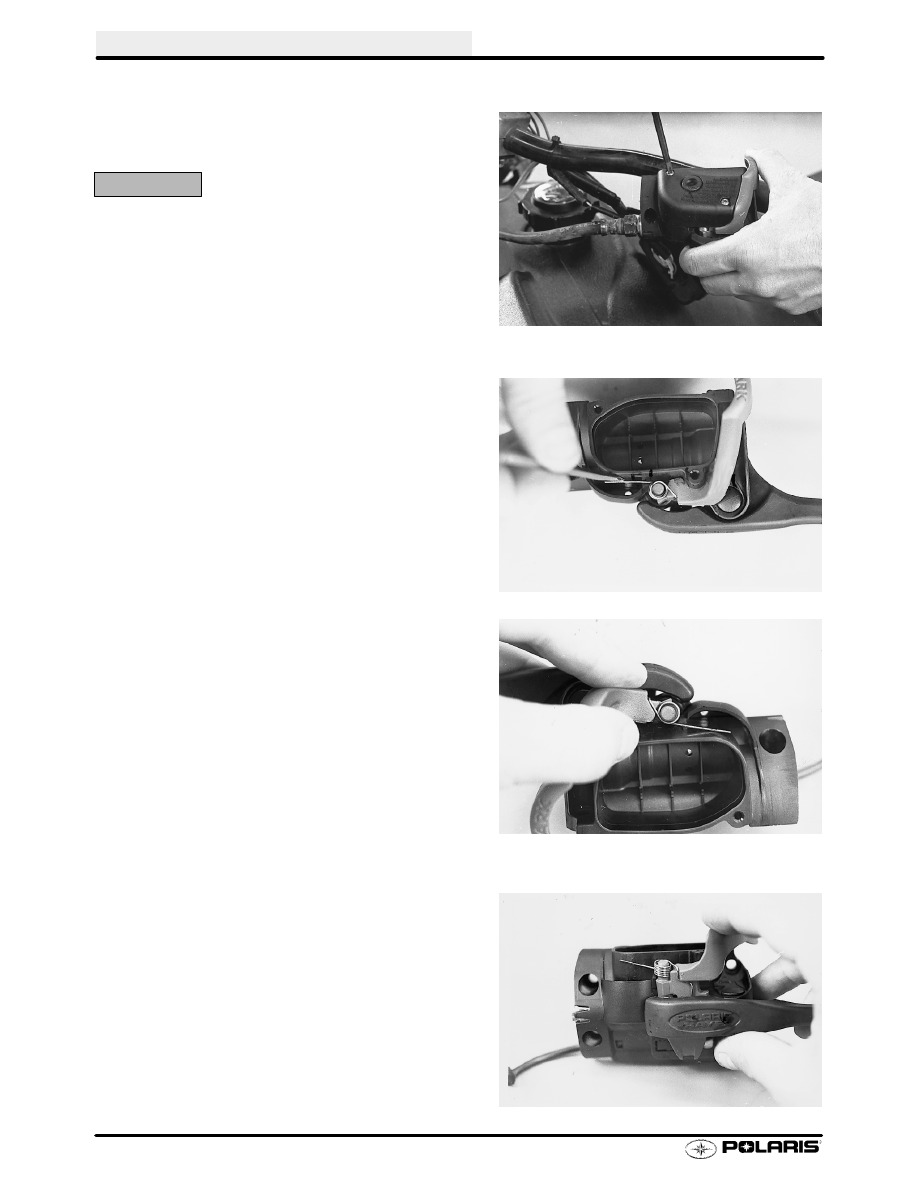

Master Cylinder Lever and/or Pivot Pin Replacement

Lever and/or Pivot Pin Removal

1.

For ease of service, remove master cylinder
assembly as outlined on pages 5.13 and 5.14.

2.

Squeeze the lever handle and actuate the parking
brake lever enough distance for the head of the
pivot pin to clear the park brake lever.

3.

Squeeze the two spring tabs on the end of the pivot
pin at the same time pushing the pivot pin up
through the hole.

4.

Remove the pivot pin and the lever.

CHASSIS/BRAKES/FINAL DRIVE

5.17

Hayes

t

Master Cylinder Lever and/or Pivot Pin Replacement

Lever and/or Pivot Pin Installation

1.

Install the new lever by actuating the parking brake
lever enough distance for the head of the pivot pin
to clear the park brake lever.

2.

Align the lever pivot hole with the housing pivot
hole.

3.

Squeeze the two spring tabs on the end of the pivot
pin at the same time pushing the pivot pin down
through the hole until the pivot pin snaps into place.

4.

Reinstall master cylinder assembly.

CHASSIS/BRAKES/FINAL DRIVE

5.18

Hayes

t

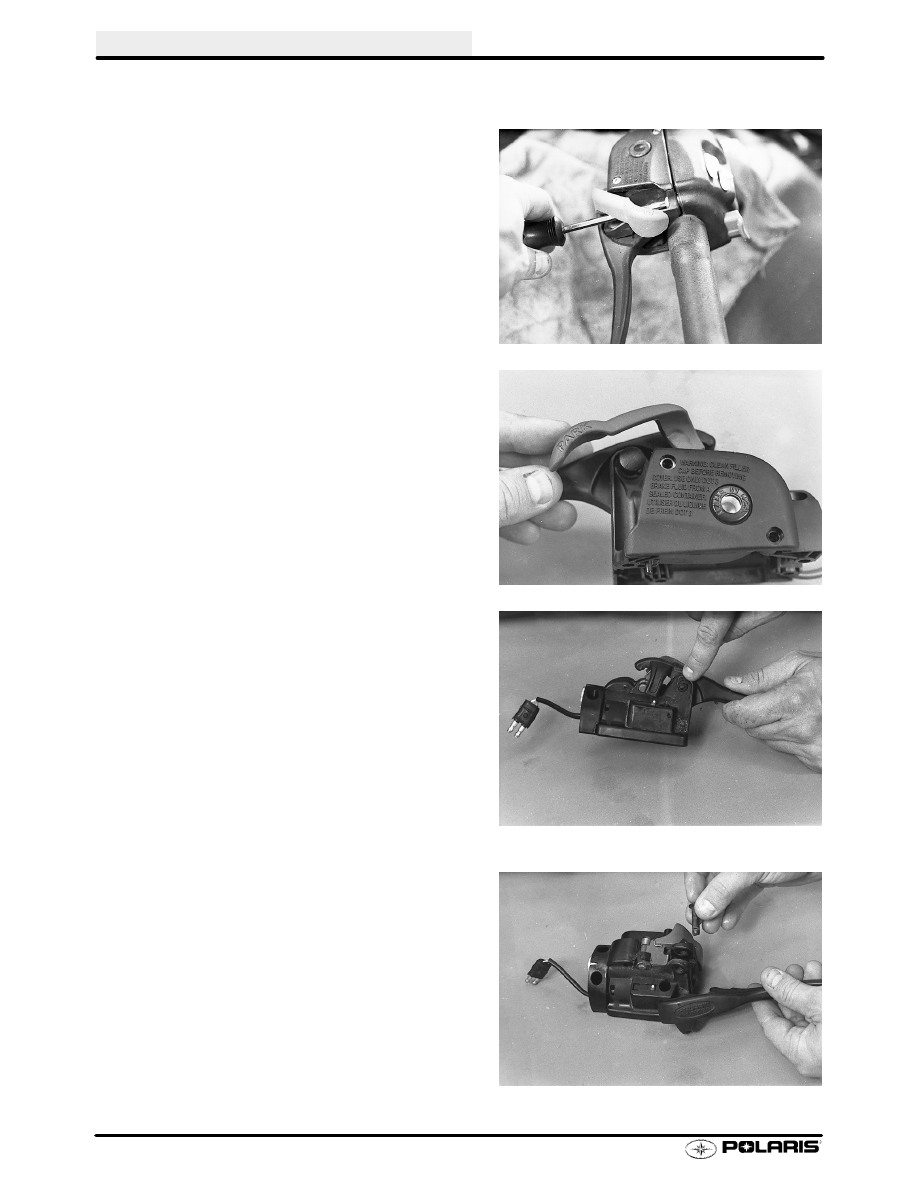

Master Cylinder Park Brake Lever and/or Spring Replacement

Park Brake Lever and/or Spring Removal

1.

Remove master cylinder cover screws and cover.

CAUTION:

Brake fluid will damage finished surfaces. Do not allow
brake fluid to come in contact with finished surfaces.

2.

Using a small screwdriver, lift long spring arm out of
its notch in the housing.

3.

While pulling in an upward direction with the brake
lever slightly activated, gently wiggle the park
brake lever and spring from its pivot hole.

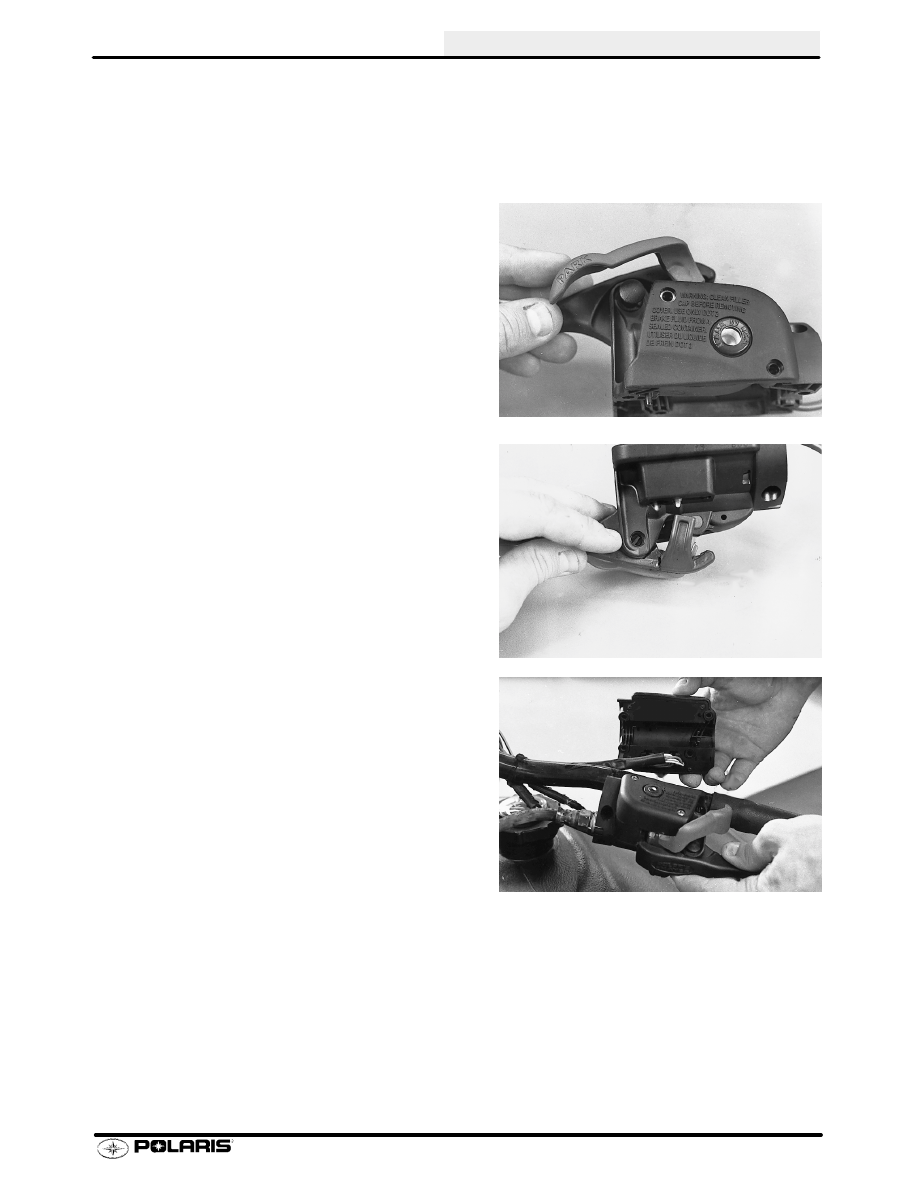

Park Brake Lever and/or Spring Installation

1.

Place the spring on the upper pivot post of the park
lever with the formed spring arm fit into its position
on the outer part of the park lever. The straight
spring arm will be pointing towards the back.

CHASSIS/BRAKES/FINAL DRIVE

5.19

Hayes

t

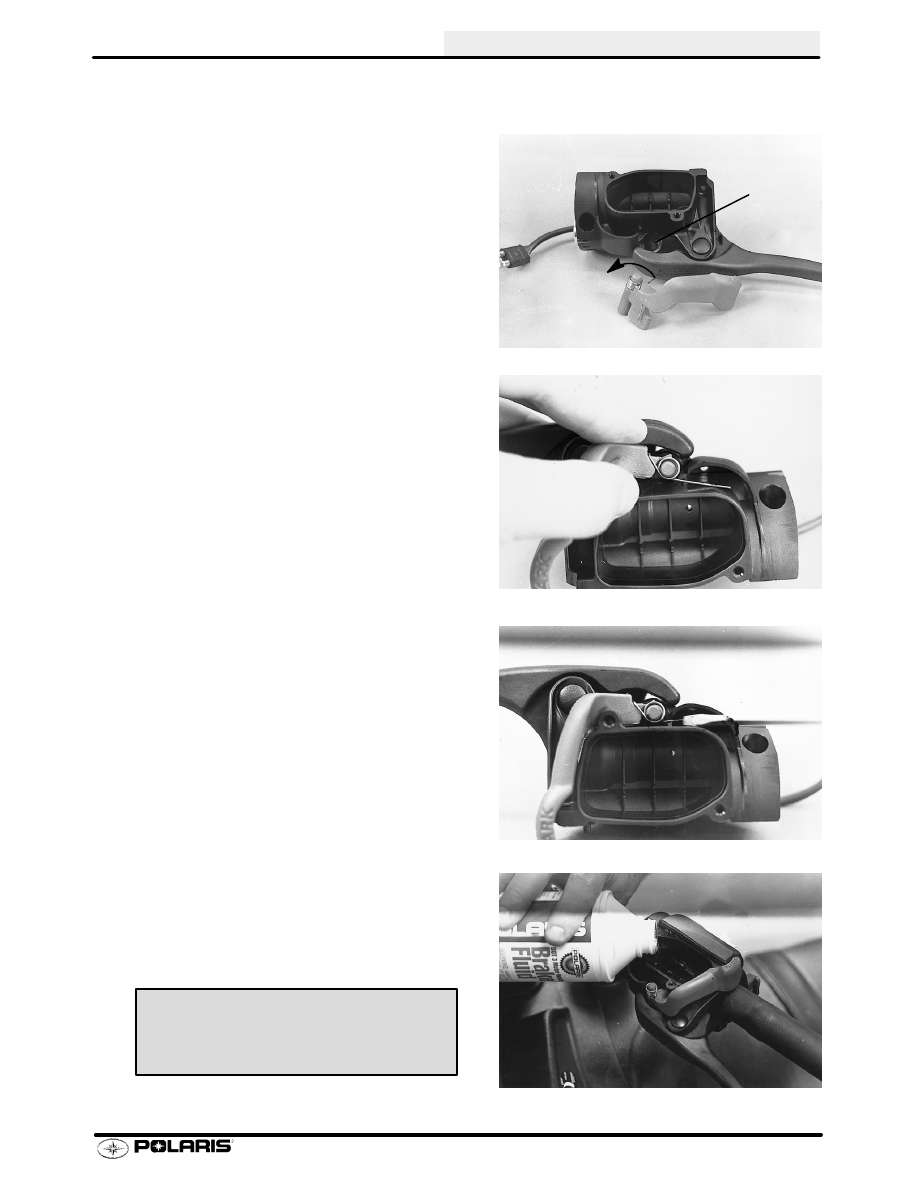

Master Cylinder Park Brake Lever and/or Spring Replacement

2.

Rotate the straight spring arm counterclockwise
while tilting the park lever down and inserting the
pivot post into the pivot hole.

3.

Release the straight arm of the spring and push the
park lever pivot post down into position.

4.

With a small screwdriver, push the straight spring
arm down until it snaps into the notch in the
housing.

5.

Fill reservoir. Replace the master cylinder cover
and screws. Torque screws to 15-18 in.lbs. (1.7-2
Nm).

Pivot Hole

Rotate

Cover Screw Torque -

15-18 in. lb. (1.7-2 Nm)
