Snowmobile Polaris High Performance (2001 year). Manual - part 59

CHASSIS/BRAKES/FINAL DRIVE

5.12

Hayes

t

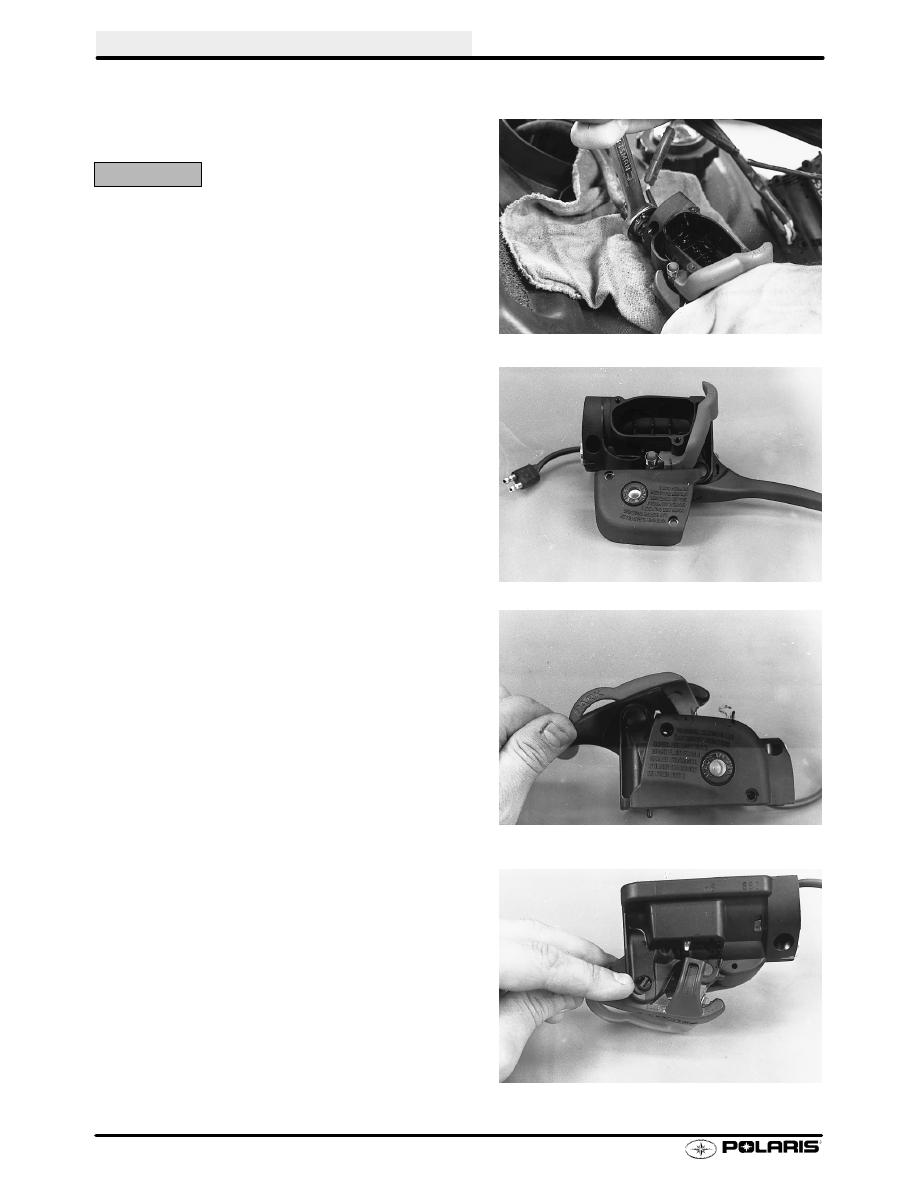

Master Cylinder Inspection and Replacing Cartridge Subassembly

5.

Remove master cylinder from switch pack and
handlebar.

CAUTION:

Remove switch pack wires from the master cylinder
housing with extreme care and note where they are
routed for later installation.

6.

Remove master cylinder cover screws and cover.
Pour out the fluid in the resrevoir into a container.
Unscrew the brake fluid line from the master
cylinder outlet using a shop cloth to catch the
remaining fluid. Drain the fluid from the brake line
into the aforementioned container and discard the
fluid.

Inspection

NOTE: Due to the critical nature of these parts and pro-
cedures, be sure you have thoroughly read and under-
stand Hydraulic Brake Operation, page.

1.

Thoroughly clean all brake parts with isopropyl
alcohol and either wipe dry with a clean lint free
cloth or lightly blow dry with an air hose. Examine
all parts carefully for signs of excessive wear,
damage, or corrosion. Replace any parts found to
be damaged.

Check park lever spring for

breakage.

Replacing Cartridge Subassembly

1.

Remove master cylinder assembly as described
previously.

2.

To remove the lever from the housing, squeeze the
lever handle and actuate the parking brake lever
enough distance for the head of the pivot pin to
clear the park brake lever.

3.

Squeeze the two spring tabs on the end of the pivot
pin at the same time pushing the pivot pin up
throught the hole. Remove the pivot pin and the
lever.

CHASSIS/BRAKES/FINAL DRIVE

5.13

Hayes

t

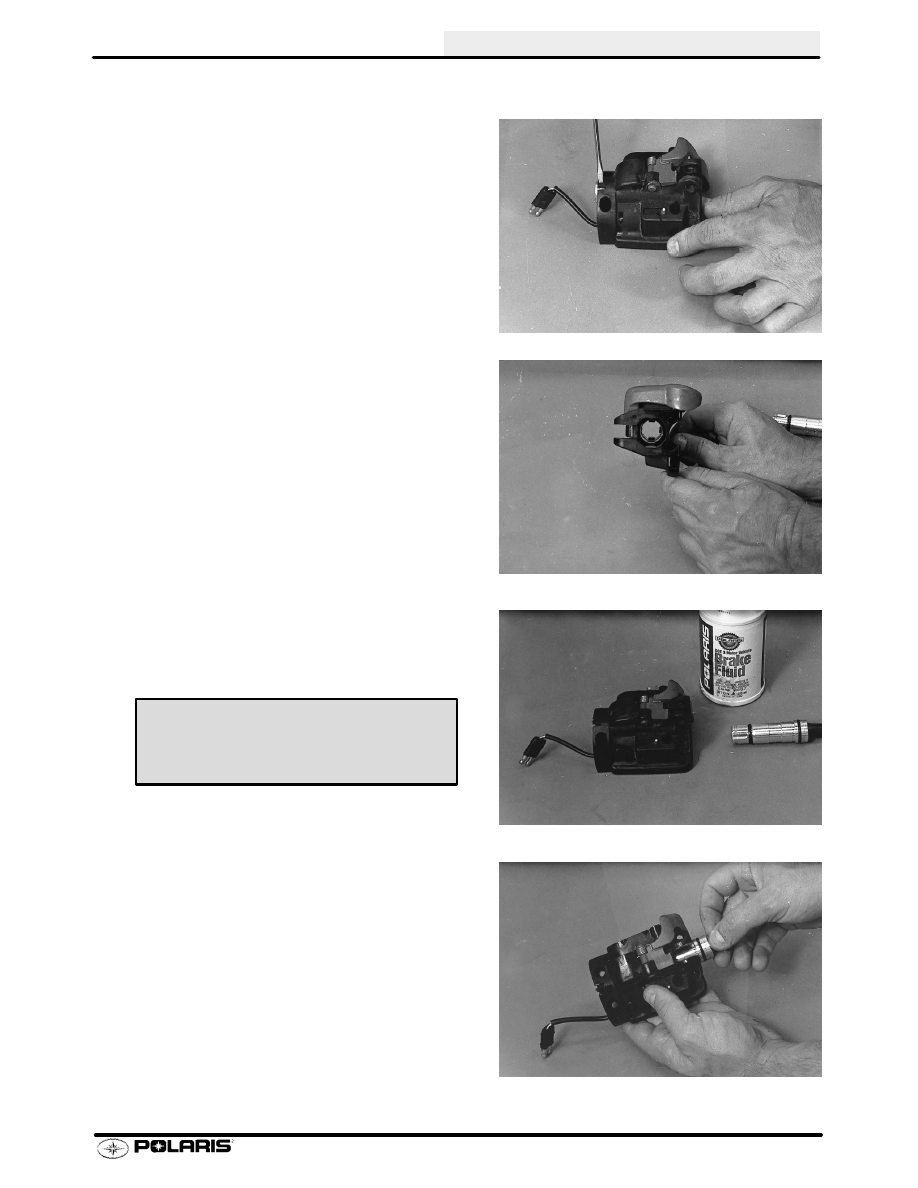

Master Cylinder Inspection and Replacing Cartridge Subassembly

4.

Lift the housing tab on the outlet end of the housing
to release the cartridge assembly, allowing the
cartridge to be pushed out the back of the housing.

5.

Clean housing bore with alcohol. Inspect bore for
scratches, dents, cuts, or digs that might cause a
leak. Replace housing if severe damage is found.

6.

Paint housing bore and cartridge o-rings with
D.O.T. 3 brake fluid.

7.

Align slots in cartridge with tabs in housing bore
and insert cartridge. Push cartridge through until
outlet end of cartridge snaps into place.

Polaris DOT 3 Brake Fluid

PN 2870990

CHASSIS/BRAKES/FINAL DRIVE

5.14

Hayes

t

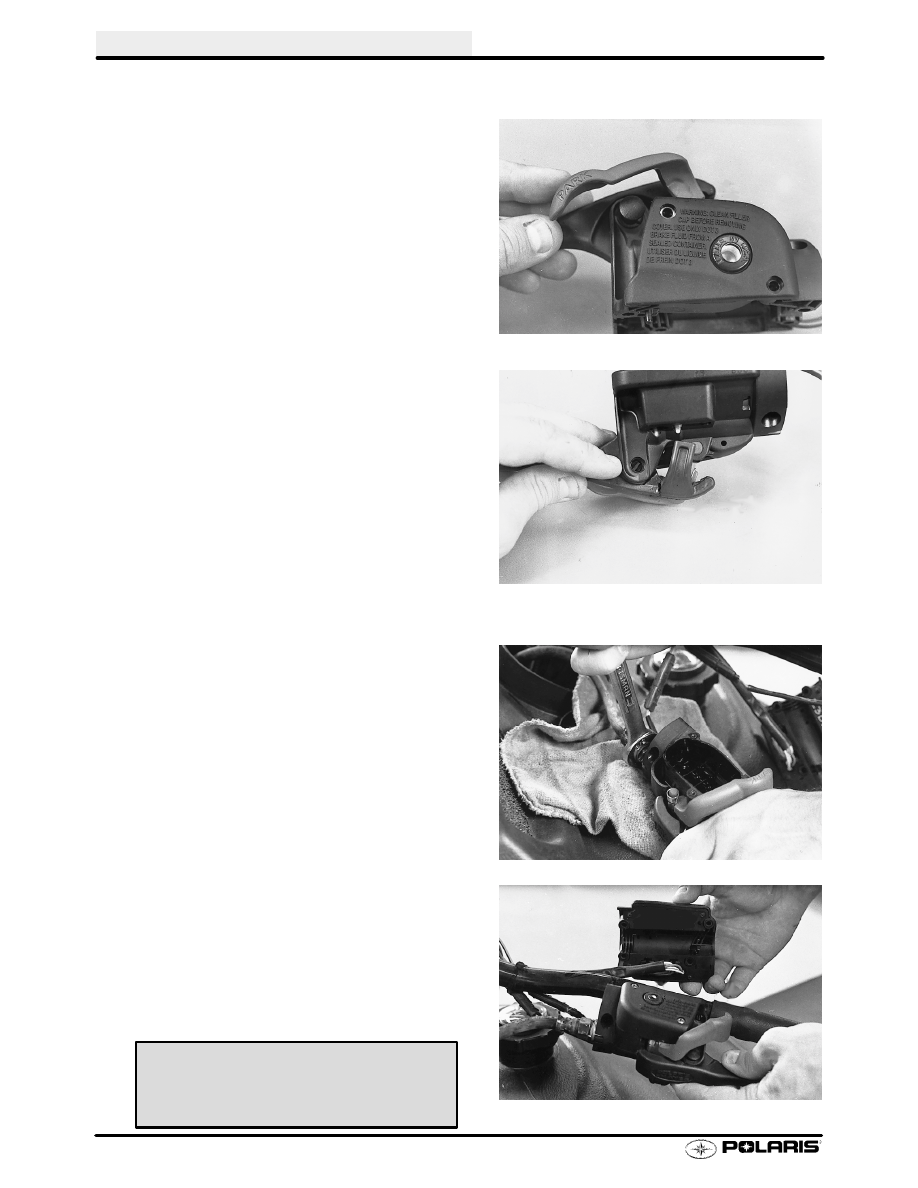

Master Cylinder Inspection and Replacing Cartridge Subassembly

8.

Install the lever and pivot pin by actuating the
parking brake lever enough distance for the head of
the pivot pin to clear the park brake lever.

9.

Align the lever pivot hole with the housing pivot
hole. Squeeze the two spring tabs on the end of the
pivot pin at the same time pushing the pivot pin
down through the pivot hole until the pivot pin snaps
into place.

10. Apply thread sealant, install brake line and tighten

snug.

11. Mount the master cylinder and switch pack to the

handlebars making sure the wires are not pinched
or twisted.

NOTE: Start all four screws prior to tightening. Tighten
top two screws first, followed by bottom two. Do not
over tighten. There should be a gap approximately
.050-.100

〉

between LH control and master cylinder at

the bottom of the assembly. There should not be a gap
at the top when correct tightening/torque sequence
has been followed.

Torque to 24-28 in.lbs.(2.7-3.2

Nm).

Master Cylinder Control Torque -

24-28 in. lb. (2.7-3.2 Nm)

CHASSIS/BRAKES/FINAL DRIVE

5.15

Hayes

t

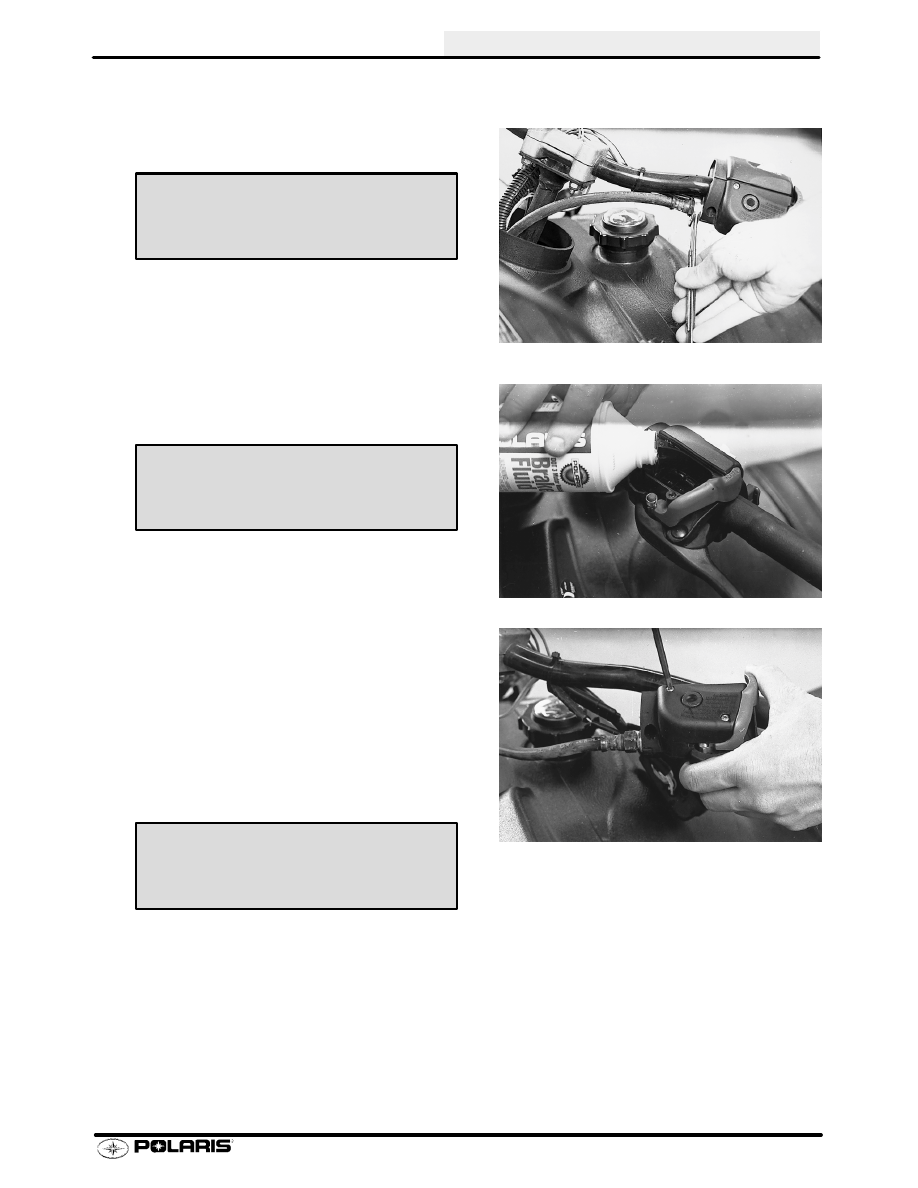

Master Cylinder Inspection and Replacing Cartridge Subassembly

12. Tighten brake line connector at outlet to 1 ft.lb. plus

two turns.

13. Fill reservoir with clean D.O.T. 3 brake fluid.

14. Bleed brakes as outlined on pages 5.11 and 5.12.

Check entire system for leaks and fill reservoir to
fluid level line.

15. Install master cylinder reservoir cover and gasket.

Torque screws to 15-18 in.lbs. (1.7-2.0 Nm.)

Brake Line Torque -

1 ft. lb. (1.4 Nm) plus 2 turns

Polaris DOT 3 Brake Fluid

PN 2870990

Reservoir Cover Screw Torque -

15-18 in. lb. (1.7-2 Nm)
