Снегоход Lynx 49 Ranger 600 HO E-TEC. Руководство - часть 9

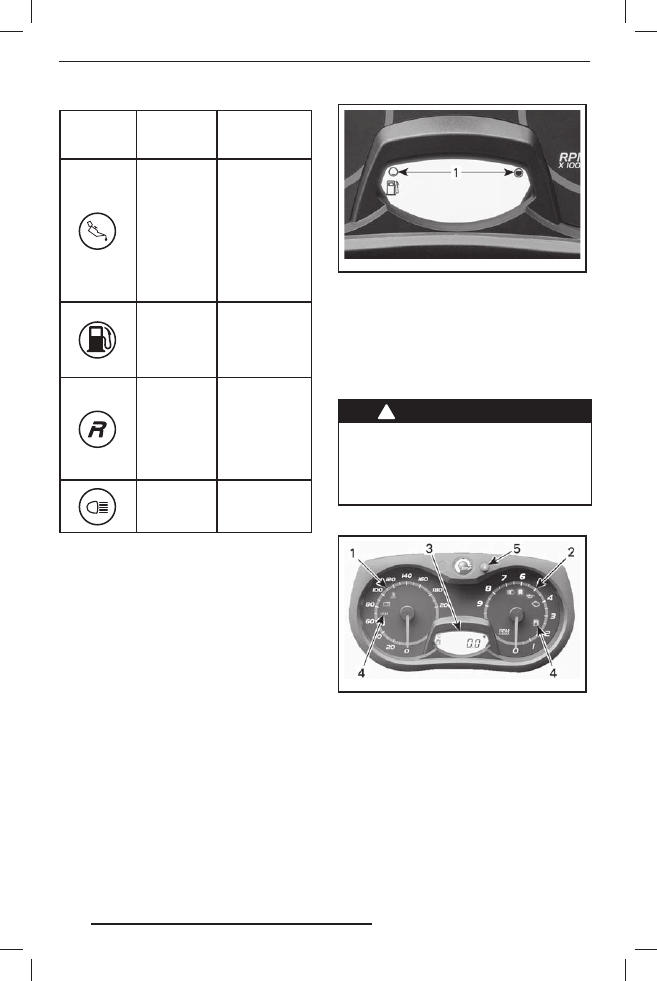

СИГНАЛЬ-
НАЯ ЛАМ-

ПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

—

Низкий уро-

вень инжекци-

онного масла.

Остановите

снегоход

в безопас-
ном месте

и долейте

инжекционное

масло

—

Низкий уро-

вень топлива.

Дозаправьте

топливо как

можно раньше

Продолжи-

тельные

сигналы,

повто-

ряющиеся с

небольшой

частотой

Реверс вклю-

чён

—

Включён даль-

ний свет фар

Функциональные возможности
информационного центра

A) Одометр

Отображает общее пройденное рас-
стояние (в милях или километрах, в за-
висимости от текущих настроек).

Показания отображаются на цифровом
дисплее.

B) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке. Ото-
бражается на информационном центре.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

14) Аналого-цифровой

информационный
центр (стандарт)

Только Ranger и модели с двигателем
E-TEC

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

Описание информационного центра

mmo2 008 -003 -013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: На заводе информаци-
онный центр настроен для отображе-
ния информации в Метрической систе-
ме мер, однако его настройку можно
изменить для показаний в единицах
измерения, принятых в США и Велико-
британии. Для этого следует обратить-
ся к дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

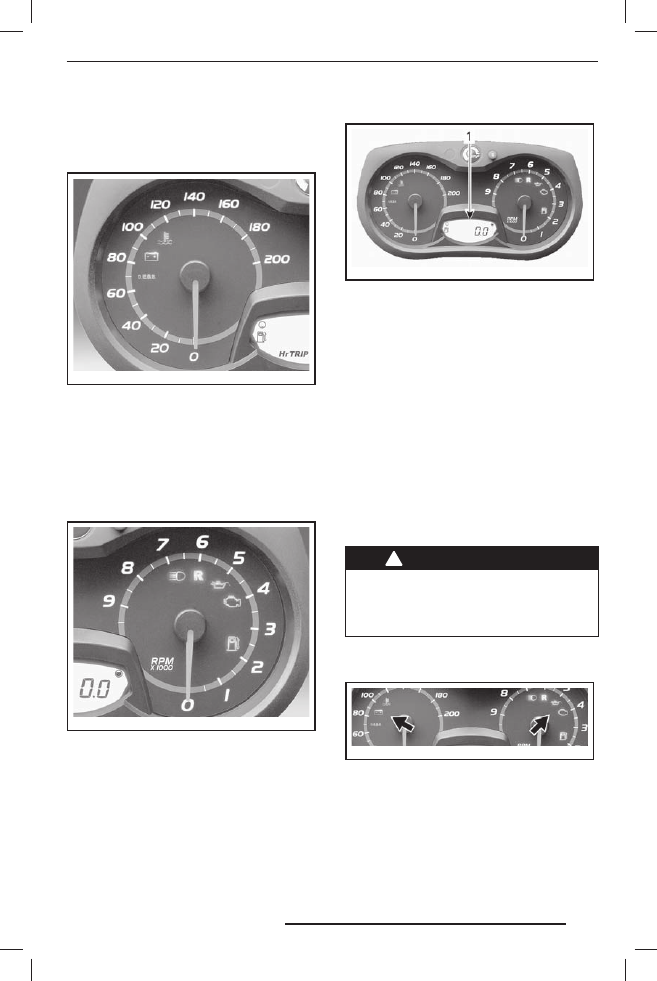

1) Спидометр

Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в
минуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Цифровой дисплей используется для:

– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров раз-

личных функций или режимов работы;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

– отображения кодов неисправностей.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информационного
центра во время движения сне-
гохода.

4) Сигнальные лампы и

предупреждающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено
в таблице.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Четыре коротких

звуковых сигнала

каждые 5 минут

Низкий уровень инжекционного масла. Остановите
снегоход в безопасном месте и долейте инжекцион-
ное масло.

—

Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.

Продолжительные

сигналы, повторя-
ющиеся с неболь-

шой частотой

Реверс включён.

3 коротких звуко-

вых сигнала

Режим реверса не включился — попытайтесь снова.

—

Включён дальний свет фар.

—

E-TEC: Двигатель и/или инжекционное масло нуж-
даются в прогреве перед началом работы. Частота
вращения принудительно ограничена до момента до-
стижения необходимой температуры (до 10 минут во
время движения). Режим прогрева может включиться
после перезапуска, при эксплуатации при очень низ-
ких температурах.

5) Кнопка SET (S)

Кнопка используется для просмотра, на-
стройки и сброса параметров, отобража-
емых на многофункциональном дисплее.

Для сохранения настроек двигатель
должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой SET (S) на многофунк-
циональном переключателе, которая
имеет аналогичное назначение.

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 HO E-TEC

A) Одометр

B) Счётчик пробега за поездку «A» или «B»

C) Счётчик моточасов

D) Уровень топлива

E) Температура охлаждающей жидкости

(1)

F) Режим консервации двигателя

X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование
N.A. = не доступно

(1) Для отображения температуры охлаждающей жидкости необходима установка дополнительного оборудования. Для по-

лучения дополнительной информации обращайтесь к авторизованному дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

ПРИМЕЧАНИЕ: В заводских условиях
многофункциональный информаци-
онный центр настроен на показания в
единицах измерения, принятых в США
и Великобритании, но его можно пере-
настроить на показания в метрических
единицах. Обратитесь к авторизован-
ному дилеру Lynx.

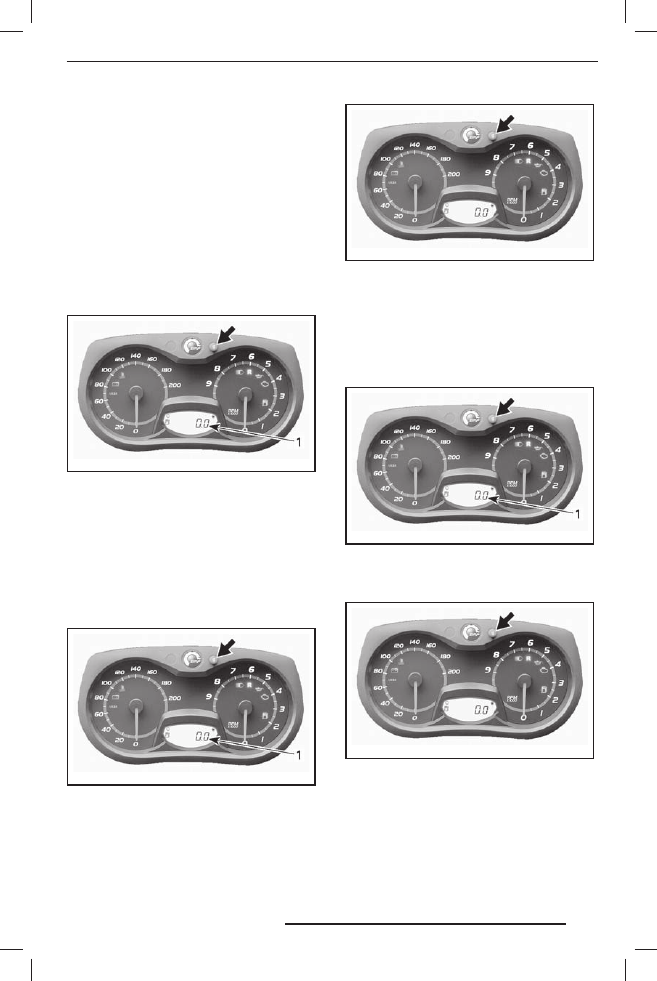

A) Одометр

Измеряет общий пробег снегохода в
километрах или милях.

Для выбора режима одометра нажмите
кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра

B) Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A / TRIP B) нажмите
кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48
