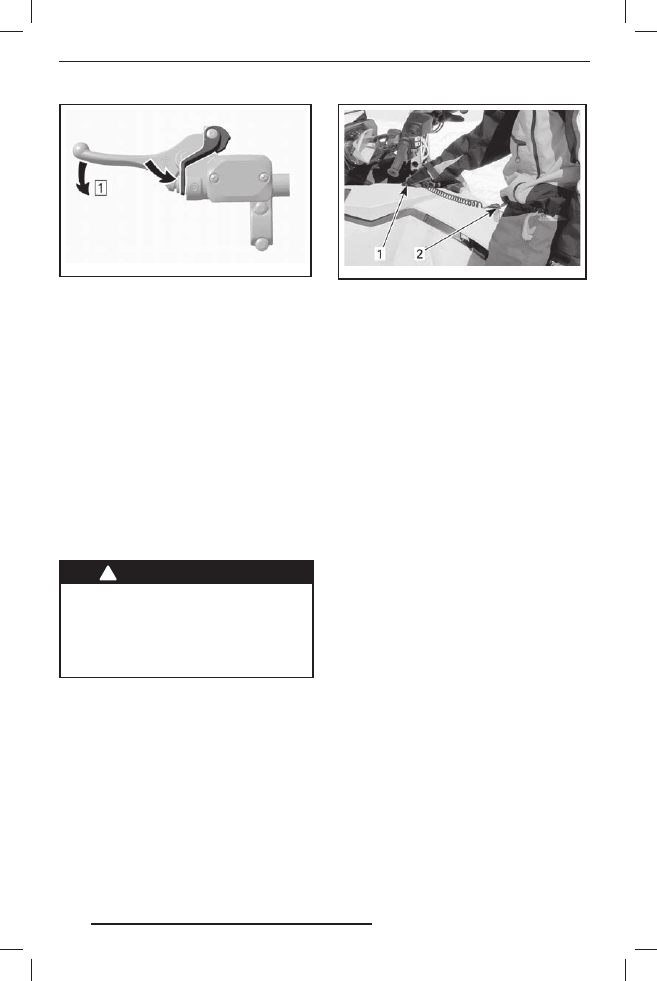

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

5) Выключатель двигателя

(со шнуром)

Выключатель (контактное устройство)
располагается на левой стороне консоли.

Чтобы обеспечить возможность экс-
плуатации снегохода, необходимо на-
деть колпачок шнура безопасности на
контактное устройство.

Общие сведения

Снятие колпачка шнура безопасности
(ключа DESS) с выключателя приводит
к остановке двигателя — это позволяет
предотвратить уход снегохода в случае
падения водителя.

ПРЕДОСТЕРЕЖЕНИЕ

Когда снегоход не используется,
всегда снимайте колпачок шнура
безопасности (ключ DESS) с кон-
тактного устройства — это боль-
шое искушение для детей и угон-
щиков.

Эксплуатация

Перед пуском двигателя прикрепите
шнур безопасности к петле на одежде,
а колпачок шнура (ключ DESS) наденьте
на выключатель.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Закрепите на одежде

Для экстренной остановки двигателя
сдёрните колпачок шнура безопасно-
сти (ключ DESS) с выключателя.

Ключ цифровой кодируемой
противоугонной системы
(DESS)/выключатель двигателя

ПРИМЕЧАНИЕ: На снегоходы с двига-
телем 500F система DESS не установ-
лена!

Система DESS со шнуром безопасности
предназначена для защиты снегохода
от угона и является аналогом ключа за-
жигания. При отсоединении колпачка
шнура (например, в случае падения во-
дителя) двигатель выключается.

В колпачок шнура безопасности (ключ
DESS), входящего в комплект поставки
снегохода, встроена электронная схема
с уникальным цифровым кодом. Дилер
заносит этот код в память модуля управ-
ления двигателем (ЕСМ, Engine Control
Module) Вашего снегохода. После считы-
вания и распознавания кода система по-
зволяет двигателю снегохода развивать
обороты свыше 3000 об/мин.

При установке колпачка шнура безо-
пасности с другим кодом запуск дви-
гателя возможен, но максимальная
частота вращения будет недостаточна
для включения вариатора и движения
снегохода.

Следите, чтобы в колпачке шнура безо-
пасности не было грязи и снега.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

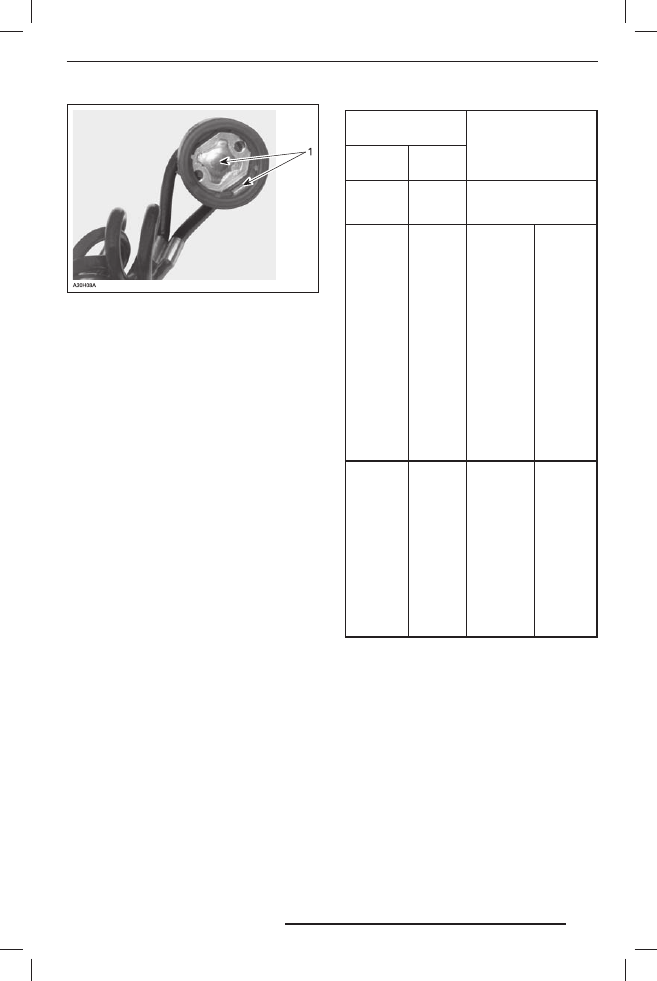

КЛЮЧ DESS/КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Дополнительные ключи DESS

Дилер Lynx может запрограммировать
ЕСМ для работы с 8-ю различными клю-
чами DESS.

Рекомендуем приобрести у авторизо-
ванного дилера Lynx дополнительные
к лючи DESS. Если Вы владеете не -
сколькими снегоходами, оборудован-
ными системой DESS, авторизованный
дилер Lynx может запрограммировать
их таким образом, чтобы каждый из них
мог работать с ключами DESS от других
снегоходов.

Коды сигнальной лампы DESS

ПРИМЕЧАНИЕ: Если, несмотря на при-
нятые меры, предупреждающие сиг-
налы не прекращаются, обратитесь к
дилеру Lynx.

ПРЕДУПРЕЖД.

СИГНАЛЫ

ОПИСАНИЕ

СИГНАЛЫ

СООБ-

ЩЕНИЕ

2 корот-

ких

WEL-

COME...

Приветственное

сообщение —

правильный ключ

Короткие
звуковые

сигналы,

повторяю-

щие с не-

большой
частотой

CHECK

KEY

Невозмож-

но чтение

ключа (не-

надёжное

соедине-

ние)

Следите,

чтобы в

колпачке

шнура

безопас-

ности

не было

грязи и

снега.

Установи-

те ключ

и вновь

запустите

двигатель.

Снегоход
не может

быть при-

ведён в

движение.

Короткие
звуковые

сигналы,

повто-

ряющие с

высокой

частотой

BAD KEY

Неверный

или неза-

програм-
мирован-

ный ключ

Исполь-

зовать

правильно

запро-

грамми-

рованный
или пере-

програм-
мирован-

ный ключ.

Движение

снегохода

невоз-

можно.

6) Аварийный

выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Выключатель имеет нажимно-отжимную
конструкцию. Для аварийной остановки
двигателя выберите положение кнопки
OFF (выкл.) (нажата вниз) и одновремен-
но нажмите тормоз. Для пуска двигателя
кнопку следует перевести в положение
ON (отжата вверх).

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

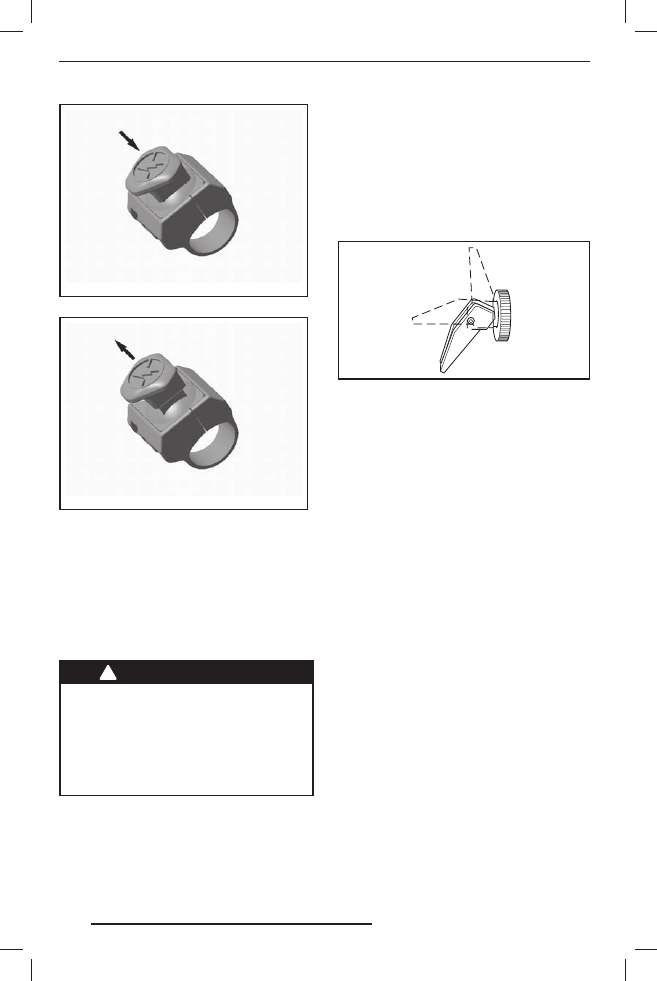

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Водитель должен уметь уверенно
пользоваться кнопкой аварийного вы-
ключения двигателя. Рекомендуем по-
тренироваться в запуске и выключении
двигателя с помощью этой кнопки. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Е с л и п о в о д о м д л я а в а р и й н о й
остановки двигателя послужила
какая-то неисправность, то перед
запуском двигателя необходимо
найти и устранить её причину.
Обратитесь к авторизованному
дилеру Lynx.

7) Рычаг воздушной

заслонки (только модели
с двигателем 550)

Порядок использования приведён в
разделе «ОСНОВНЫЕ ОПЕРАЦИИ».

Трехпозиционный рычаг воздушной
заслонки облегчает пуск холодного
двигателя.

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Запуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте на рычаг
дросселя, когда воздушная заслонка
закрыта.

Переместите рычаг воздушной за-
слонки в положение «3» и пустите дви-
гатель. Как только двигатель начнёт
работать, переведите рычаг воздуш-
ной заслонки в положение «2». Через
несколько секунд (максимум 10 секунд)
верните рычаг воздушной заслонки в
положение OFF.

ПРИМЕЧАНИЕ: При низкой температу-
ре (ниже –20 °С), возможно, потребу-
ется несколько раз переключить рычаг
воздушной заслонки из положения OFF
в положение «1» и обратно, прежде чем
запустить двигатель.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воз-
душную заслонку. Если двигатель не
начал работать после двух попыток с
использованием ручного стартера или
после двух включений электрического
стартера (по 5 секунд), поверните ры-
чаг воздушной заслонки в положение
«2». Пустите двигатель, не нажимая ры-
чаг дросселя. Когда двигатель зарабо-
тает, полностью откройте воздушную
заслонку (положение OFF).

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

8) Многофункциональный

переключатель

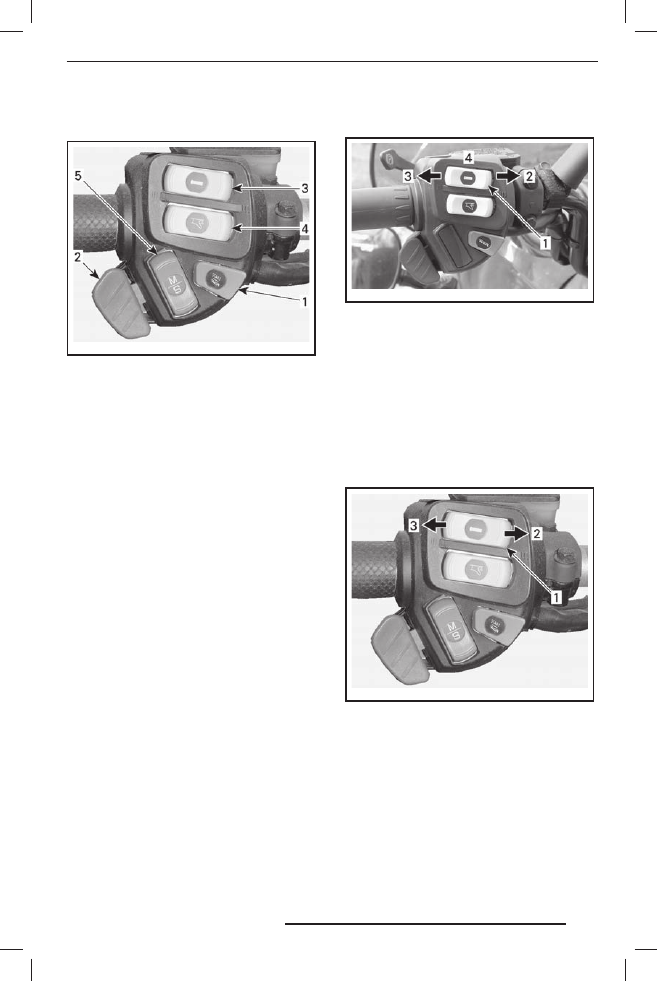

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фар
3. Рукоятки с подогревом
4. Рычаг дроссельной заслонки с подогревом
5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/
включения электронного
реверса (RER™)

Нажмите, чтобы запустить двигатель
моделей с электрическим стартером.
Подробно процедура пуска описана
в главе «ПУСК ДВИГАТЕЛЯ» раздела
«ОСНОВНЫЕ ОПЕРАЦИИ».

При работающем двигателе нажмите
данную кнопку для включения электрон-
ного реверса. См. главу «ВКЛЮЧЕНИЕ
ЭЛЕКТРОННОГО РЕВЕРСА (RER)» в раз-
деле «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фар

При нажатии происходит включение
ближнего или дальнего света фар. При-
боры освещения автоматически вклю-
чаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

ПРИМЕЧАНИЕ: На моделях с двигате-
лем E-TEC обогрев рукояток руля функ-
ционирует только тогда, когда частота
вращения коленчатого вала превышает
2000 об/мин.

Установите переключатель в такое по-
ложение, при котором Вашим рукам
будет обеспечена комфортная темпе-
ратура.

Модели 550/модели с аналого-цифро-
вым информационным центром

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Все прочие модели RE-X/модели с мно-
гофункциональным аналого-цифровым
информационным центром

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

На указанных моделях интенсивность
обогрева рукояток руля будет отобра-
жаться на многофункциональном дис-
плее информационного центра. От-
сутствие отображающихся на дисплее
сегментов указывает на то, что обогрев
выключен.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48
