Снегоход Lynx 49 Ranger 600 HO E-TEC. Руководство - часть 6

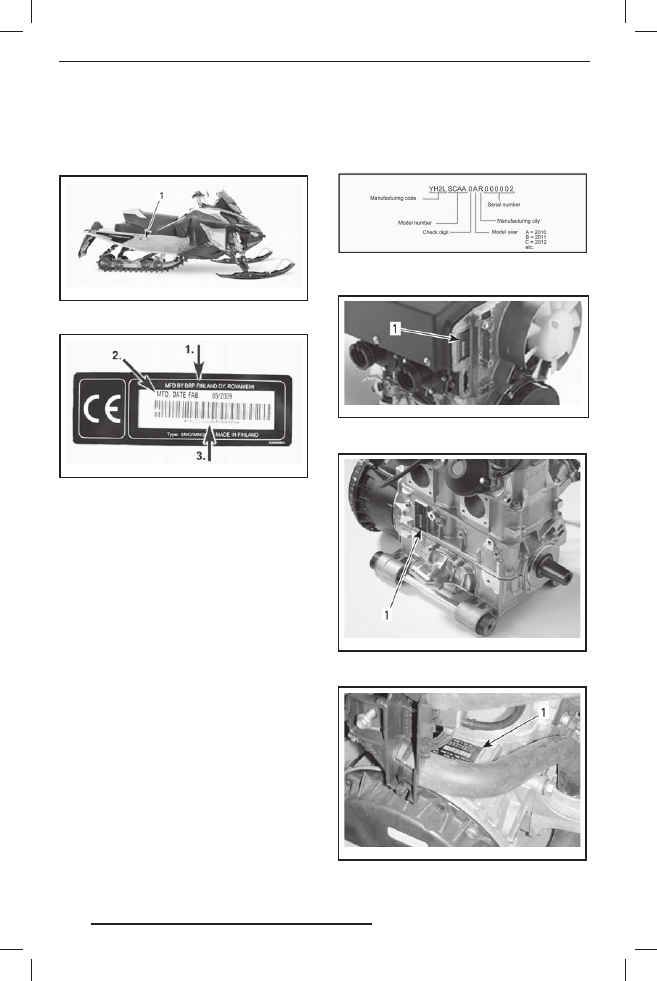

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

fmo2011-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

fmo2011-003-001

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)

Серийный номер

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, напри-
мер, при обращении с рекламацией для
гарантийного ремонта или при поиске
украденного снегохода. Идентификаци-
онные номера необходимы дилеру для
правильного оформления гарантийной
заявки. Гарантийные обязательства ком-
пании BRP аннулируются, если заводские
номера двигателя и шасси удалены или
испорчены любым способом. Мы настоя-
тельно рекомендуем Вам записать все
идентификационные номера Вашего сне-
гохода и сообщить их в регистрирующую
организацию.

Расположение
идентификационного номера
(VIN)

Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и
выбит на туннеле рядом с табличкой.

Расположение номера модели

Номер модели является составной
частью идентификационного номера
снегохода (VIN).

ОПИСАНИЕ VIN

Расположение номера двигателя

mmo2 007 -002 -008_a

ДВИГАТЕЛЬ 550
1. Номер двигателя

mmo2 007 -002 -006_a

ДВИГАТЕЛЬ 800R E-TEC
1. Номер двигателя

mmo2 008 -008 -025_a

ДВИГАТЕЛЬ 600 HO E-TEC® — ПРАВАЯ СТОРО-
НА МОТОРНОГО ОТСЕКА
1. Номер двигателя

12.09.2012 11:47:48

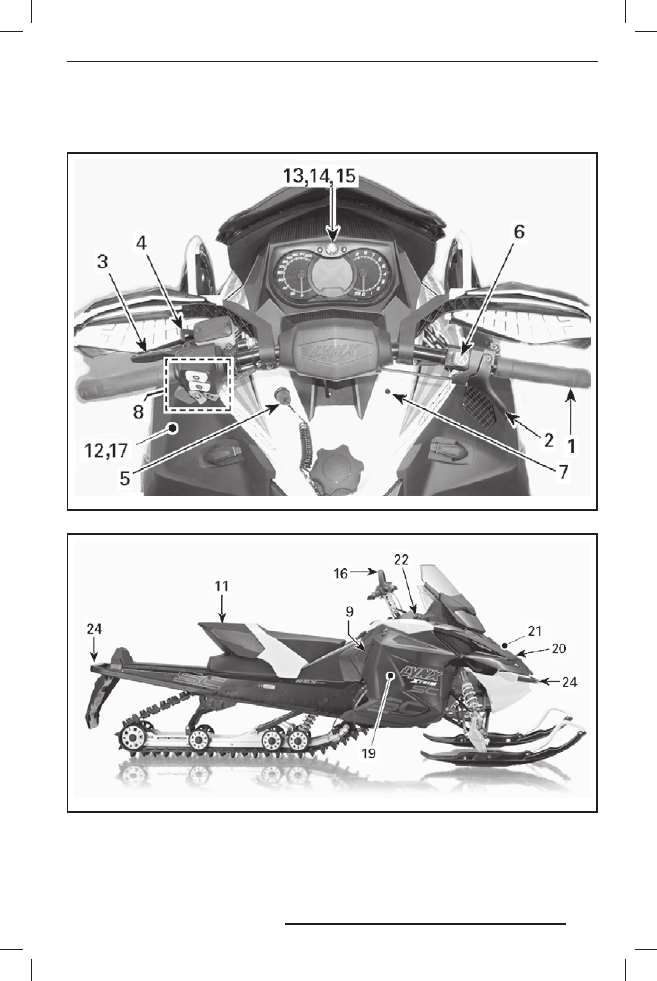

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: На некоторых моделях могут отсутствовать те или иные органы
управления, приборы или оборудование. В таком случае номера соответствующих
позиций на рисунке преднамеренно опущены.

fmo2012-003-058_c

ТИПОВОЙ ВАРИАНТ

fmo2013-001-001_d

ТИПОВОЙ ВАРИАНТ

12.09.2012 11:47:48

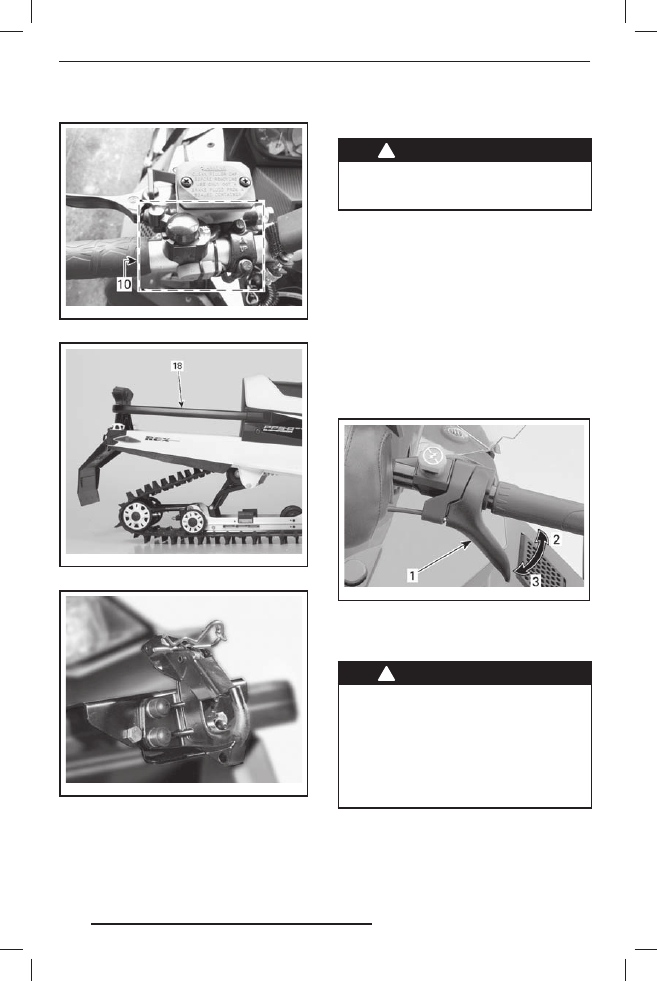

800R E-TEC BoonDocker

fmo2011-003-020_b

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР И КНОПКА RER

fmo2013-001-002_a

ТОЛЬКО 49 RANGER

fmo2013-001-017

23) ТОЛЬКО В КАЧЕСТВЕ ДОПОЛНИТЕЛЬНОГО
ОБОРУДОВАНИЯ

1) Руль

Руль предназначен для управления кур-
сом снегохода. Когда Вы поворачиваете
руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-
но, поворачивая Вашу машину.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-
дним ходом может привести к по-
тере контроля над снегоходом.

2) Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки распола-
гается на правой стороне руля.

Управление рычагом осуществляется
большим пальцем. Нажатие на рычаг
дроссельной заслонки приводит к уве-
личению оборотов двигателя и включе-
нию вариатора трансмиссии. При пол-
ном отпускании рычага дроссельной
заслонки двигатель автоматически
переходит в режим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-
те работу рычага дроссельной за-
слонки. Рычаг, отпущенный после
нажатия, должен самостоятельно
возвращаться в исходное положе-
ние. Эксплуатация снегохода с не-
исправным механизмом привода
дросселя категорически запрещена.

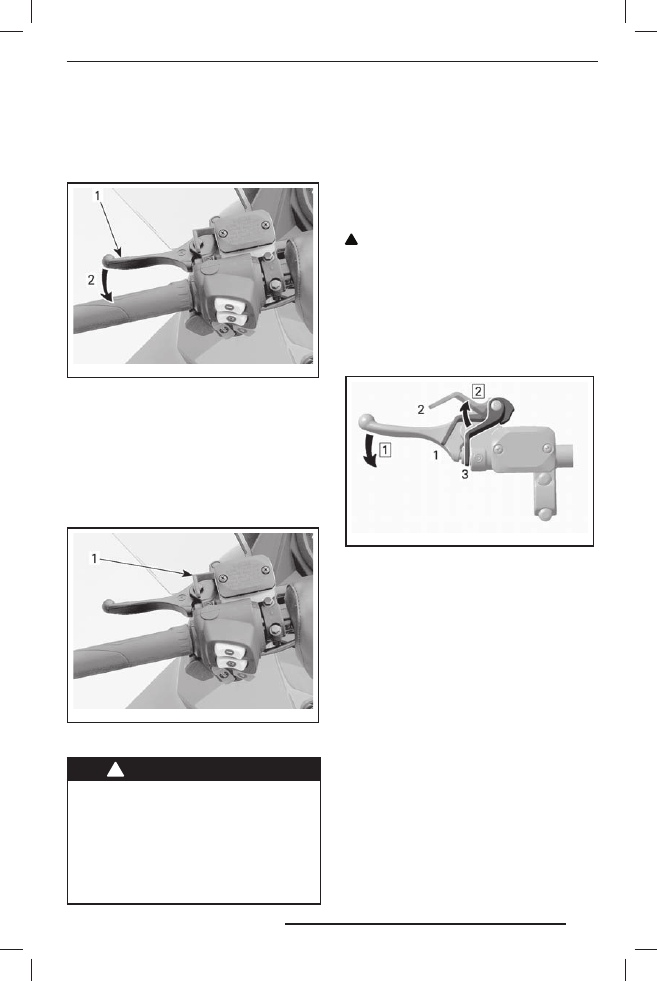

3) Рычаг тормоза

Рычаг тормоза располагается на левой
стороне руля.

Нажатие на рычаг приводит в действие
тормозной механизм. При отпускании

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

рычаг автоматически возвращается в
исходное положение. Эффективность
торможения зависит от приложенного
к рычагу усилия, а также от характера
местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен
слева на руле.

Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
к лючён. Продолжительное дви-
жение на снегоходе с нажатым
р ыч а г о м то р м о з а м оже т с т ат ь
причиной повреж дения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удержи-
вая его, пальцем потяните блокиро-
вочный рычажок. Когда рычаг тормоза
блокирован в промежуточном положе-
нии (примерно на половине полного
хода), стояночный тормоз полностью
включён.

ОСТОРОЖНО Положение рычага

стояночного тормоза может изме-
няться в зависимости от степени из-
носа накладок тормозных колодок.
Убедитесь, что снегоход надёжно
удерживается на месте включён-
ным стояночным тормозом.

ПРИМЕЧАНИЕ: Блокирующий рычаг
может находиться в двух положениях.

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажатие и удерживание рычага тормоза
Шаг 2: Регулировка блокировочного рычажка
1. Положение 1
2. Положение 2
3. OFF (выкл.)

Выключение стояночного
тормоза

Нажмите на рычаг тормоза. Блокиро-
вочный рычажок автоматически возвра-
щается в исходное положение. Перед
началом движения не забывайте полно-
стью отключать стояночный тормоз.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48
