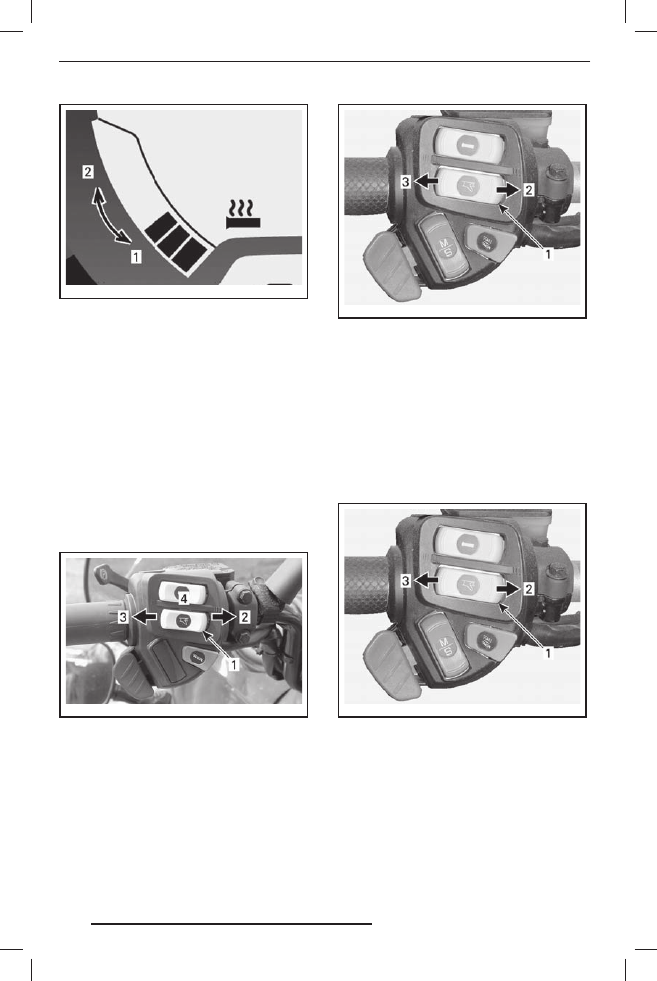

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР — ИНТЕНСИВНОСТЬ ОБОГРЕВА
1. Холоднее (интенсивность обогрева ниже)
2. Теплее (интенсивность обогрева выше)

Выключатель электрообогрева
рычага дроссельной заслонки

ПРИМЕЧАНИЕ: На моделях с двигателем
E-TEC обогрев рукояток руля функциони-
рует только тогда, когда частота вращения
коленчатого вала превышает 2000 об/мин.

Установите переключатель в такое по-
ложение, при котором Вашему большо-
му пальцу будет обеспечена комфорт-
ная температура.

Модели 550/модели с аналого-циф ро-
вым информационным центром

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

Все прочие модели RE-X/модели с мно-
гофункциональным аналого-цифровым
информационным центром

ПРИМЕЧАНИЕ: Обогрев функциони-
рует только тогда, когда частота вра-
щения коленчатого вала превышает
2000 об/мин.

mmo2 008 -003 -009_d

1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

ПРИМЕЧАНИЕ: Сегментный индикатор
отображается при нажатии на выклю-
чатель обогрева рычага дроссельной
заслонки. При отпускании дисплей
возвращается в режим отображения
уровня топлива в баке.

mmo2 008 -003 -009_d

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР — ИНТЕНСИВНОСТЬ ОБОГРЕВА
1. Холоднее
2. Теплее

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

Кнопка Mode/Set (кроме моделей
с двигателем 550)

Модели с многофункциональным аналого-
цифровым информационным центром

Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.

– При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

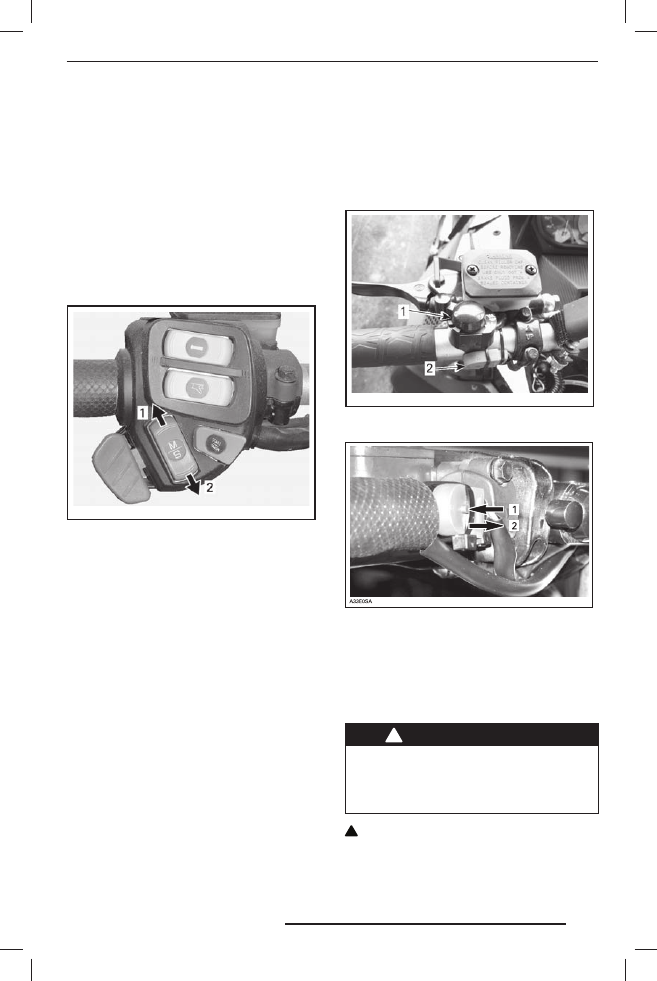

9) Рукоятка ручного

стартера

Модели без электрического стартера

Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы
привести в действие механизм ручно-
го стартера, медленно потяните ру-
коятку на себя и, когда почувствуете
сопротивление, энергично дёрните её.
Медленно верните рукоятку в исходное
положение.

10) Переключатель

света фар и
кнопка включения
электронного реверса
(RER™)

BoonDocker 800R E-TEC

fmo2011-003-020_c

1. Переключатель света фары
2. RER

1. Кнопка нажата
2. Кнопка отпущена

11) Багажное отделение

(только некоторые
модели)

Xtrim 550 и Xtrim SC 600 HO E-TEC

ПРЕДОСТЕРЕЖЕНИЕ

Все багажные отделения должны
быть заперты и в них не должны
располагаться острые, тяжёлые и
хрупкие предметы.

ОСТОРОЖНО МАКСИМАЛЬНАЯ

грузоподъёмность 1,8 кг (груз дол-
жен быть равномерно распределён).

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

Осторожно потяните защёлку вверх, а
затем назад, чтобы отпереть крышку.

12) Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Чехол для инструментов находится в
моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что ком-

п л е к т и н с т ру м е н то в п ра в и л ьн о
установлен и надёжно закреплён,
чтобы не допустить его контакт с
компонентами вариатора.

Чтобы извлечь комплект инструментов,
освободите резиновый держатель.

Во время движения комплект инстру-
ментов должен надёжно удерживаться
на месте резиновым фиксатором.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

Место для хранения запасной
свечи зажигания

В футляре для комплекта возимого ин-
струмента предусмотрено место для
хранения запасных свечей зажигания,
это позволяет предохранить их от воз-
действия влаги, а также защитить от
грязи и повреждений.

ПРИМЕЧАНИЕ: Запасные свечи зажи-
гания не входят в комплект поставки
снегохода.

ПРИМЕЧАНИЕ: Перед установкой све-
чи зажигания проверьте межэлектрод-
ный зазор, см. раздел «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ».

ОСТОРОЖНО Не пытайтесь ре-

гулировать зазор свечи зажигания
(только двигатели E-TEC).

13) Информационный

центр

МОДЕЛИ 550

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

Описание информационного
центра

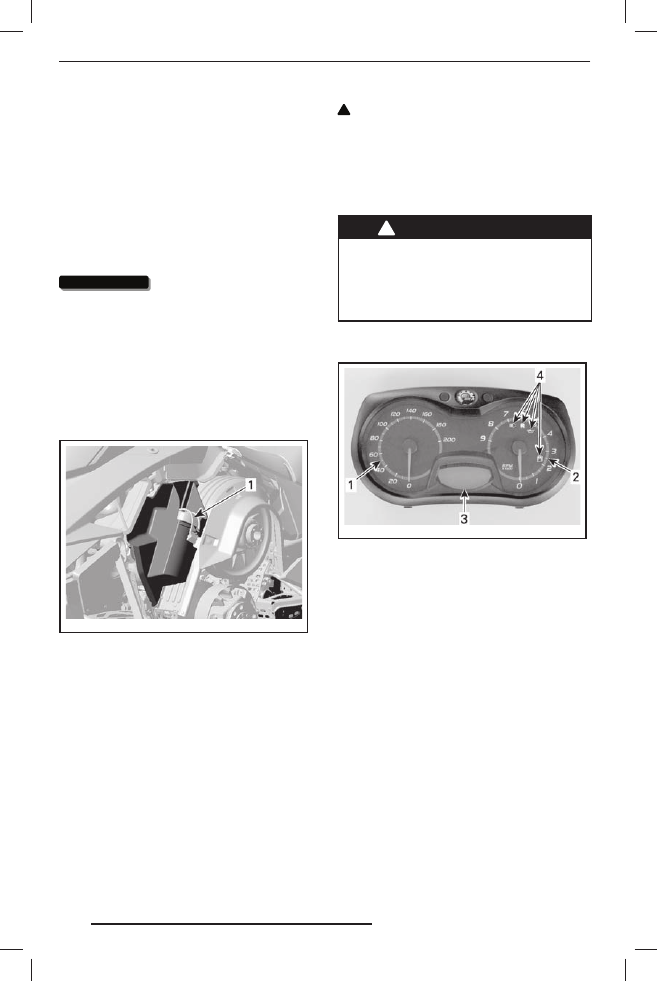

mmo2 011 -002 -001_c

1. Спидометр
2. Тахометр
3. Цифровой дисплей
4. Сигнальные лампы

ПРИМЕЧАНИЕ: На заводе информаци-
онный центр настроен для отображе-
ния информации в Метрической систе-
ме мер, однако его настройку можно
изменить для показаний в единицах
измерения, принятых в США и Велико-
британии. Для этого следует обратить-
ся к дилеру Lynx.

1) Спидометр

Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48

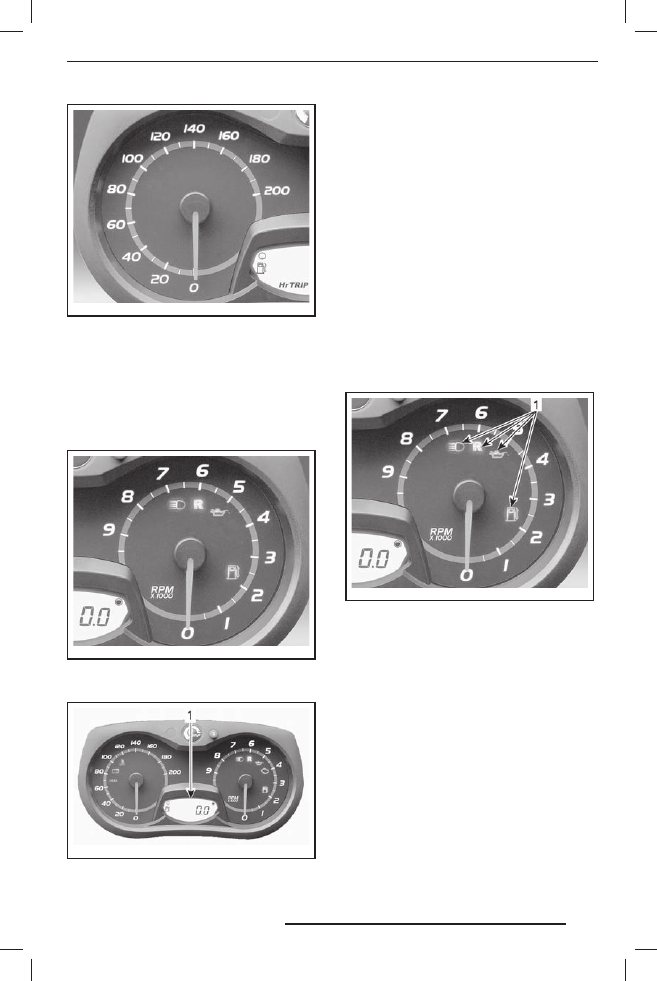

mmo2 010 -004 -004

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в
минуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2 011 -002 -002

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Цифровой дисплей используется для:

– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров

различных функций или режимов ра-
боты;

– отображения сообщений, отобра-

жаемых в виде бегущей строки, об
активированных функциях или неис-
правностях;

– отображения кодов неисправностей.

4) Сигнальные лампы и

предупреждающие сообщения

mmo2 011 -002 -002_a

1. Сигнальные лампы

Описание сигнальных ламп приведено
в таблице.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:48
