Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 131

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

4

327 208 090 - 01 - 2005

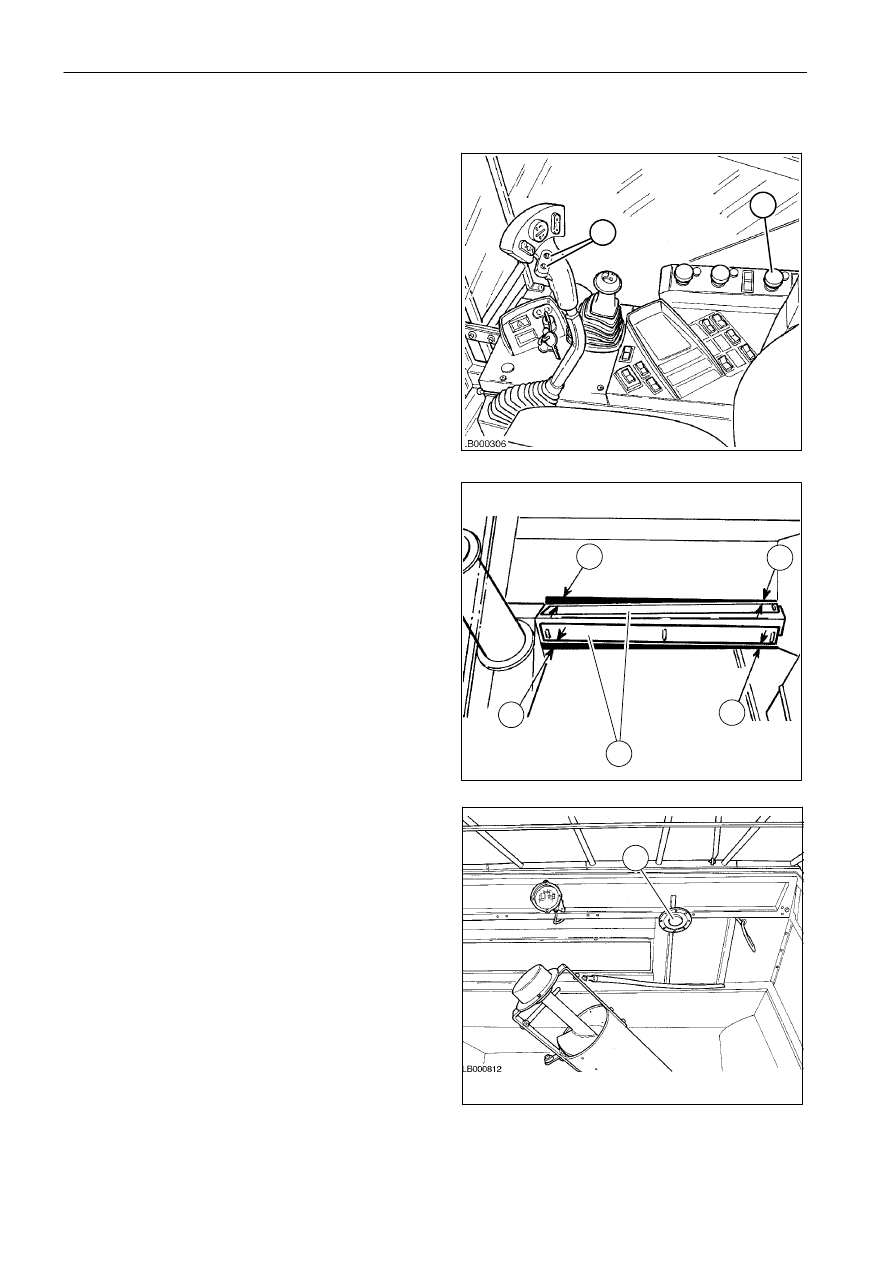

Подраздел 80 180 - РАЗГРУЗКА ЗЕРНОВОГО БУНКЕРА

Зерно можно выгружать из бункера, как во время
останова, так и во время работы машины при
произвольном положении разгрузочного шнека.

Разгрузка зернового бункера включается нажатием
вниз верхней желтой части переключателя (1) и
одновременным вытягиванием наверх располо-
женного ниже фланца черного цвета.

Перед включением разгрузки бункера проверить,
что разгрузочный шнек находится в требуемом
положении; управление осуществляется кнопками
(2) на многофункциональном рычаге.

Нижний

шнек

зернового

бункера

защищен

пластиной с надставками (3), которые позволяют
регулировать скорость разгрузки в соответствии с
типом и влажностью культуры.

Для увеличения скорости разгрузки необходимо
поднять

надставки

(5);

для

уменьшения

–

опустить.

Установленные

на

заводе

зазоры

A

и

B

составляют 120 мм и 80 мм соответственно.

Трансмиссия

разгрузки

зернового

бункера

защищена срезным болтом, который составляет
ограничитель момента.

ДАТЧИК КОНТРОЛЯ ЗАПОЛНЕНИЯ
ЗЕРНОВОГО БУНКЕРА

Датчик (4) срабатывает, когда зерновой бункер
заполнен почти полностью.

Одновременно загорается желтый индикатор на
панели управления и срабатывает звуковой
индикатор,

предупреждающий

оператора

о

скором заполнении бункера; в это же время
включаются вращающиеся маячки.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

датчик

(4)

имеет

возможность

вертикальной

настройки

в

зависимости от типа и влажности культуры.

2

1

3

A

A

B

B

4

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

5

327 208 090 - 01 - 2005

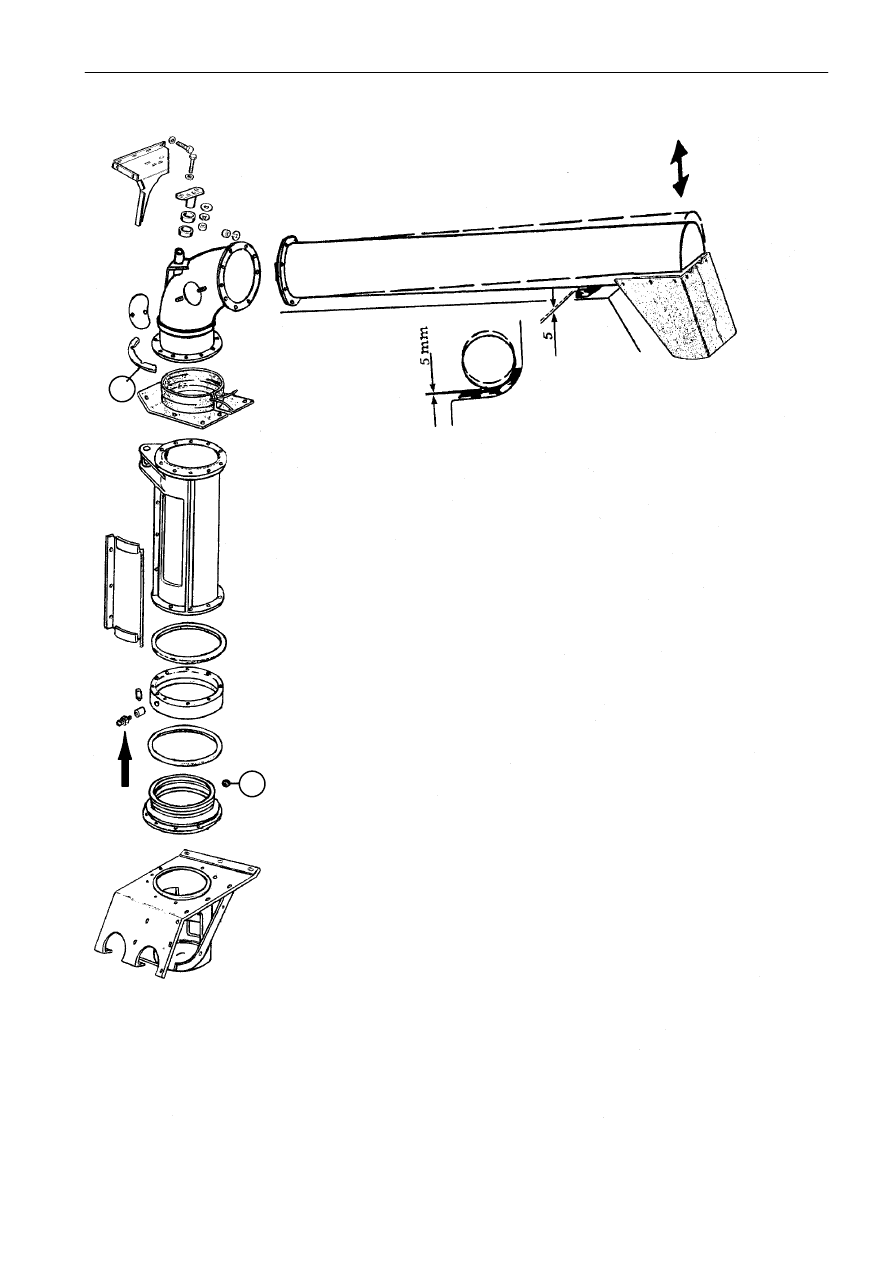

РАЗГРУЗОЧНАЯ ТРУБА

Adjust the tube by the suitable shims (1), to get a pre-load of 5 mm between
tube and laying support.

Regularly fill the balls (2) for vertical tube support with grease.

1

2

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

6

327 208 090 - 01 - 2005

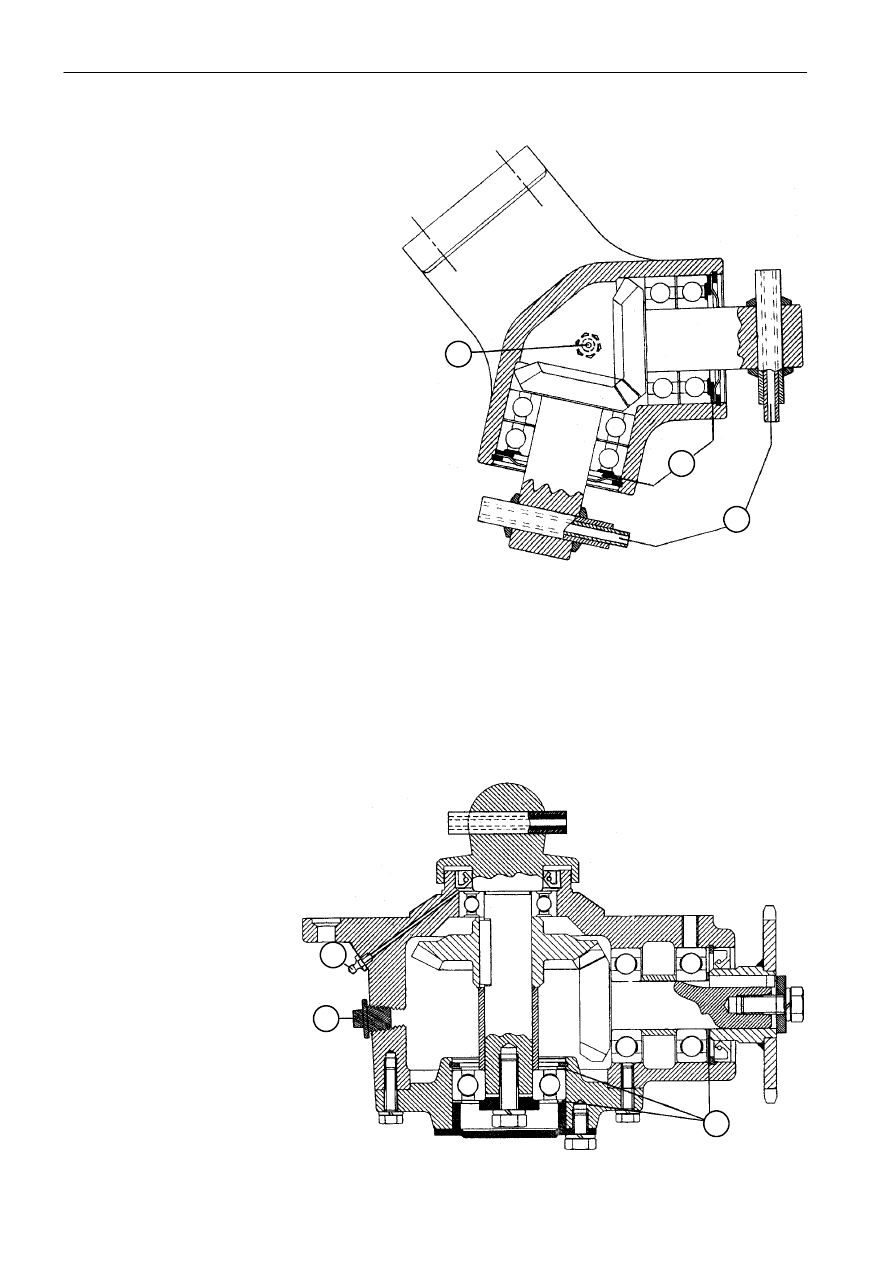

КОРПУС ВЕРХНЕЙ ПАРЫ СОПРЯЖЕННЫХ КОНИЧЕСКИХ ШЕСТЕРЕН

1.

Масленка
Use BP Energrease LC2 M grease
(q.ty 0,10 litres)

КОРПУС НИЖНЕЙ ПАРЫ

СОПРЯЖЕННЫХ КОНИЧЕСКИХ

ШЕСТЕРЕН

4.

Заглушка отверстия для проверки уровня
масла
Использовать масло BP TERRAC SUPER
GEAR 80W-90.

5.

Запрессовывайте смазку
BP Energrease LC2 M grease every 75 hours

РЕГУЛИРОВКИ:

-

убедитесь в том, что шестерни могут
двигаться

свободно,

с

минимальным

люфтом, при необходимости, используйте
регулировочные прокладки (6).

1

2

3

5

4

6

РЕГУЛИРОВКИ:

-

Рабочие зазоры между шестернями регулируются
прокладками (2).

-

Согласование пары сопряженных конических
шестерендостигается расположением деталей
вместе со штифтами (3) как показано на
рисунке.

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

7

327 208 090 - 01 - 2005

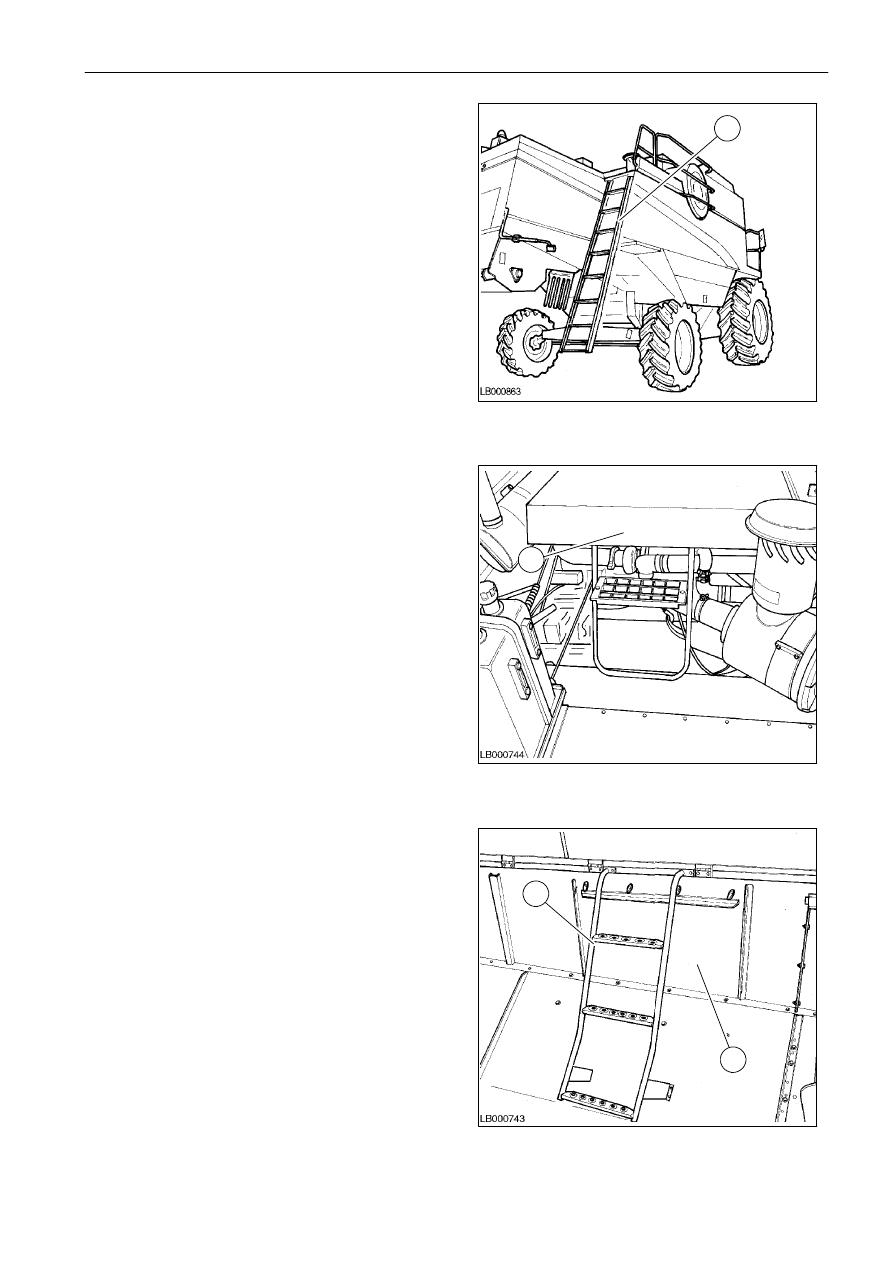

ДОСТУП ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И ЧИСТКИ

-

Лестница доступа к моторному отсеку и
зерновому бункеру (1).

-

Доступ к крышке зернового бункера (2).

-

Доступ в зерновой бункер (3).

-

Дверца

доступа

к

топливному

фильтру

двигателя (4).

1

2

3

4
