РАЗДЕЛ 74 - ЧИСТКА

8

327 208 090 - 01 - 2005

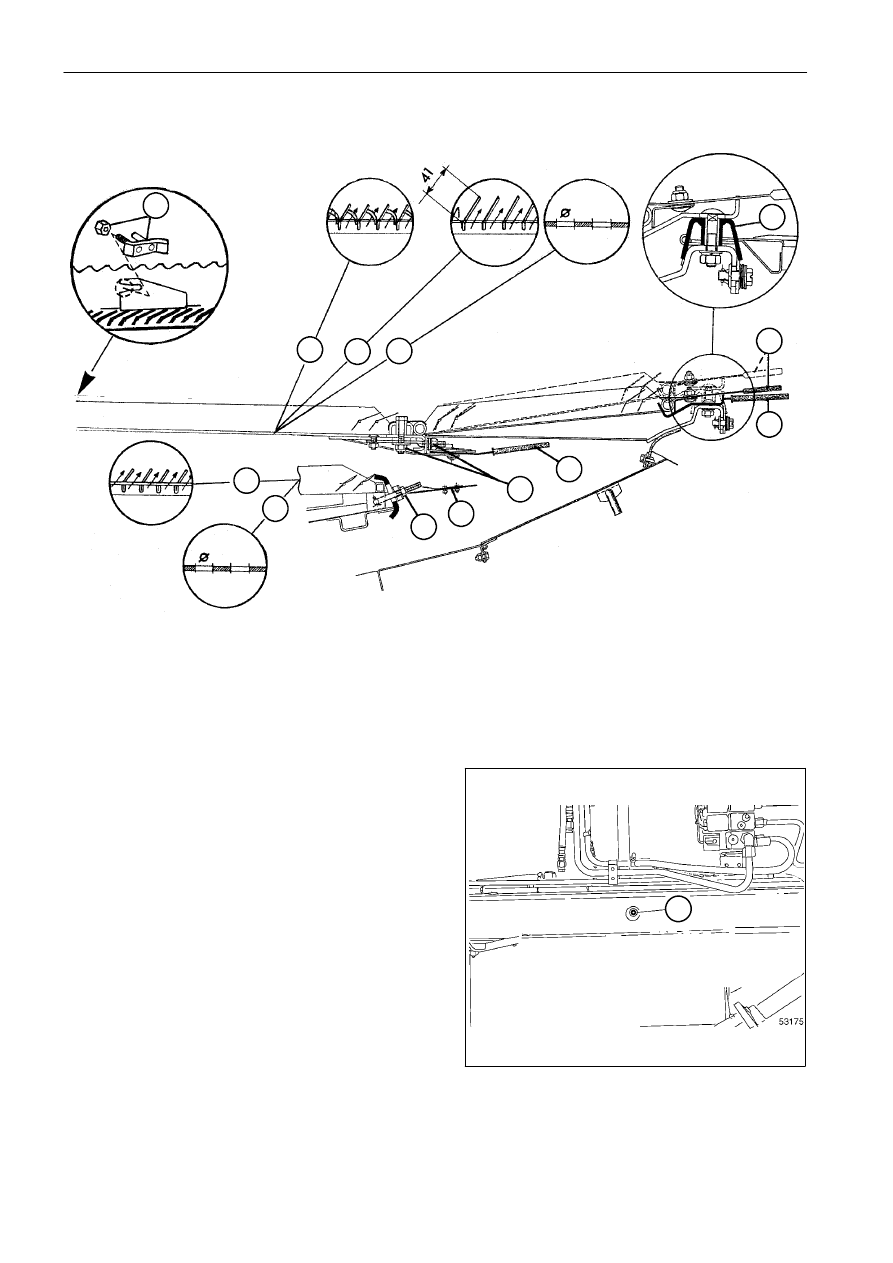

УСТРОЙСТВА РЕГУЛИРОВКИ СИТА

2

9

10

11

1

4

5

6

2

7

3

13

12

2

1.

Крепежные детали удлинителя

2.

Боковые крепления верхнего сита

3.

Крепления нижнего сита

4.

Подъемник расширителя (стандарт)

5.

Регулировочный рычаг расширителя

6.

Регулировочный рычаг верхнего сита

7.

Регулировочный рычаг верхнего сита

9

Верхнее сито, CS 4, специально для высоких
урожаев, с расширенными ребрами, подходит для
пшеницы/ячменя/подсолнечника и травяных посевов

10. Верхнее сито, CZ4, для высоких урожаев, с

расширенными ребрами, подходит для кукурузы/
сои (дополнительное оборудование)

11. Верхнее сито с фиксированными отверстиями для

кукурузы (дополнительно)

12. Нижнее сито, CLOSZ CS2 (стандарт)

13. Нижнее сито с фиксированными отверстиями

(Дополнительное оборудование)

РАЗДЕЛ 74 - ЧИСТКА

9

327 208 090 - 01 - 2005

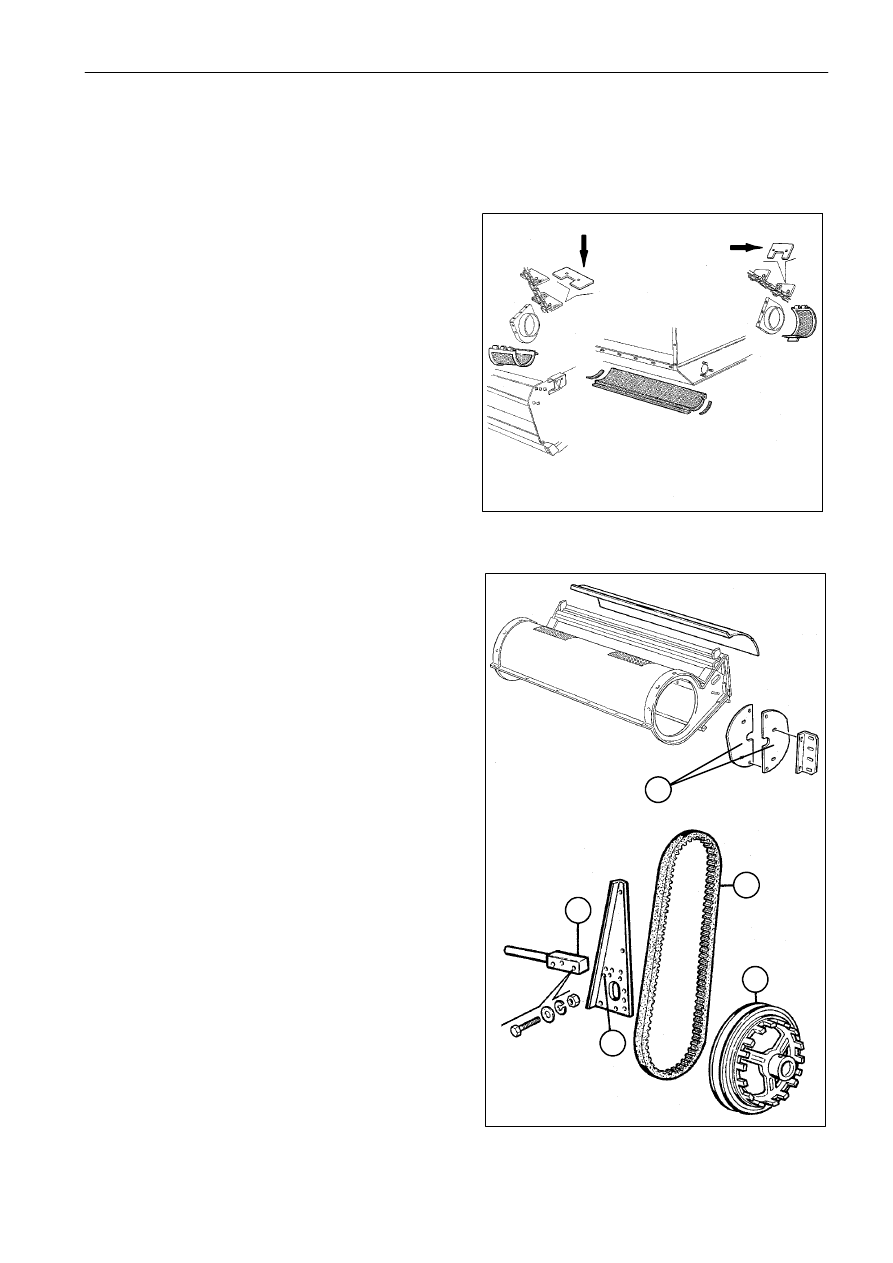

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ПРОСВЕРЛЕННЫЕ ОТВЕРСТИЯ ДЛЯ СОИ
И ГОРОХА

ЧИСТЯЩИЕ ЛОПАТКИ ЭЛЕВАТОРА

Лопатки для чистки элеватора, указанные
стрелками, входят в стандартный комплект.

ПЕРЕКРЫТИЯ ВСАСЫВАНИЯ
ВЕНТИЛЯТОРА И КОМПЛЕКТ ДЛЯ
СНИЖЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ
ВЕНТИЛЯТОРА (ДЛЯ МЕЛКИХ СЕМЯН)

Частота вращения

мин. 270
макс. 885

Сборка комплекта:

Установите щитки (1) для культур, для которых
это необходимо.

Замените шкив (4), ремень (5) крепежный штифт
вариатора (6).

ПРИМЕЧАНИЕ: Поместите штифт (6) на нижние

отверстия кронштейна (7).

6

7

5

4

1

РАЗДЕЛ 74 - ЧИСТКА

10

327 208 090 - 01 - 2005

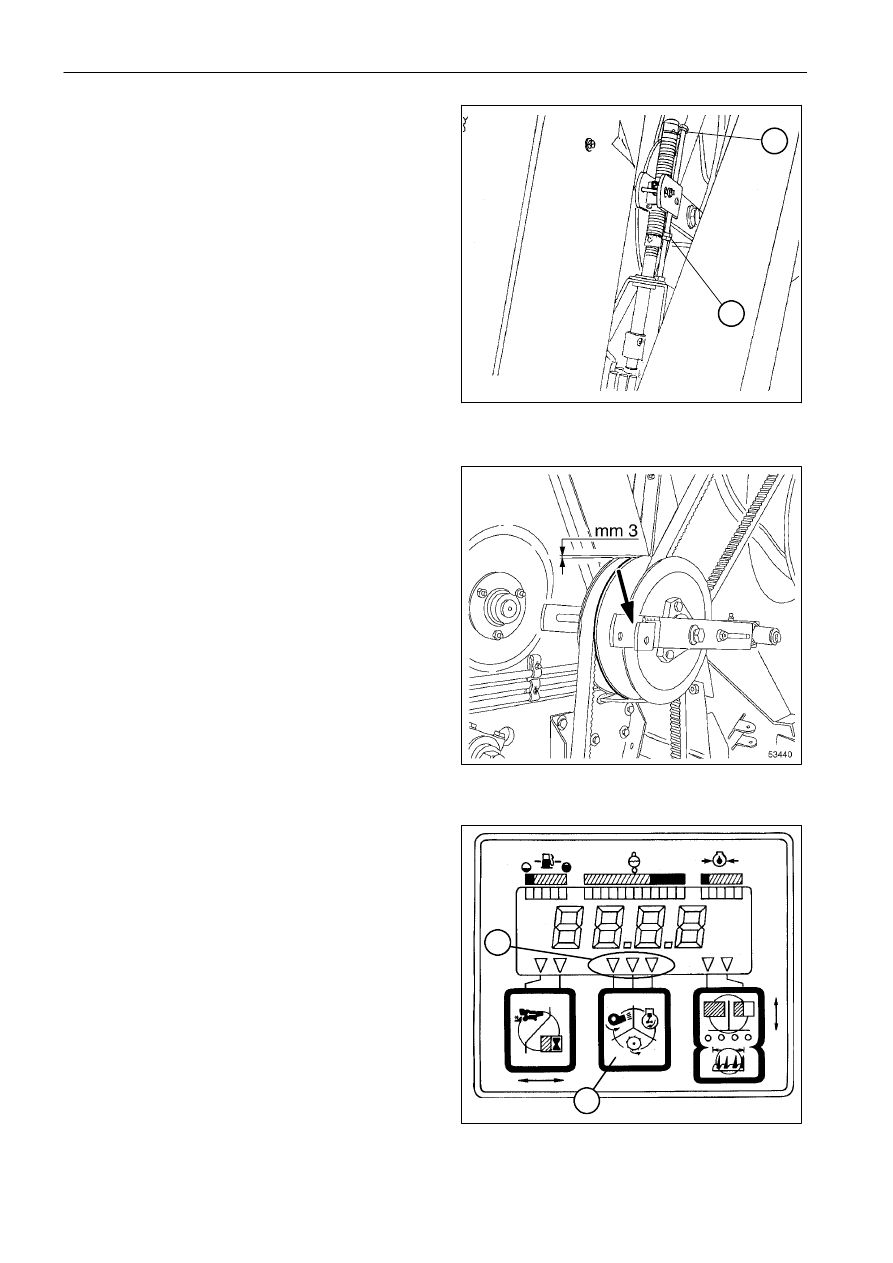

ВАРИАТОР ВЕНТИЛЯТОРА

Вариатор

вентилятора

с

электрическим

регулятором (1).
Управляется с операторского места

Частота вращения: мин. 350 - макс. 1050 об/мин.

Расположите регулировочные гайки (1) и (2)
окончания хода регулятора так, чтобы ремни
оставались на 3 мм внутри дисков, когда вариатор
находится в конце хода обеих сторон.

Показатели частоты вращения отражаются на
дисплее бортового компьютера, после нажатия
кнопки (3).

ПРИМЕЧАНИЕ: при нажатии кнопки (3) курсоры

(4)

на

дисплее

включаются,

отображая

желаемую

частоту

вращения слева направо

-

частота вращения вентилятора

-

частота вращения битера

-

частота вращения двигателя

40

75

100

120

бар

1

4

C

НАСТРОЙКА

53840

об/мин
км/ч
га/ч

4

3

1

2

РАЗДЕЛ 74 - ЧИСТКА

11

327 208 090 - 01 - 2005

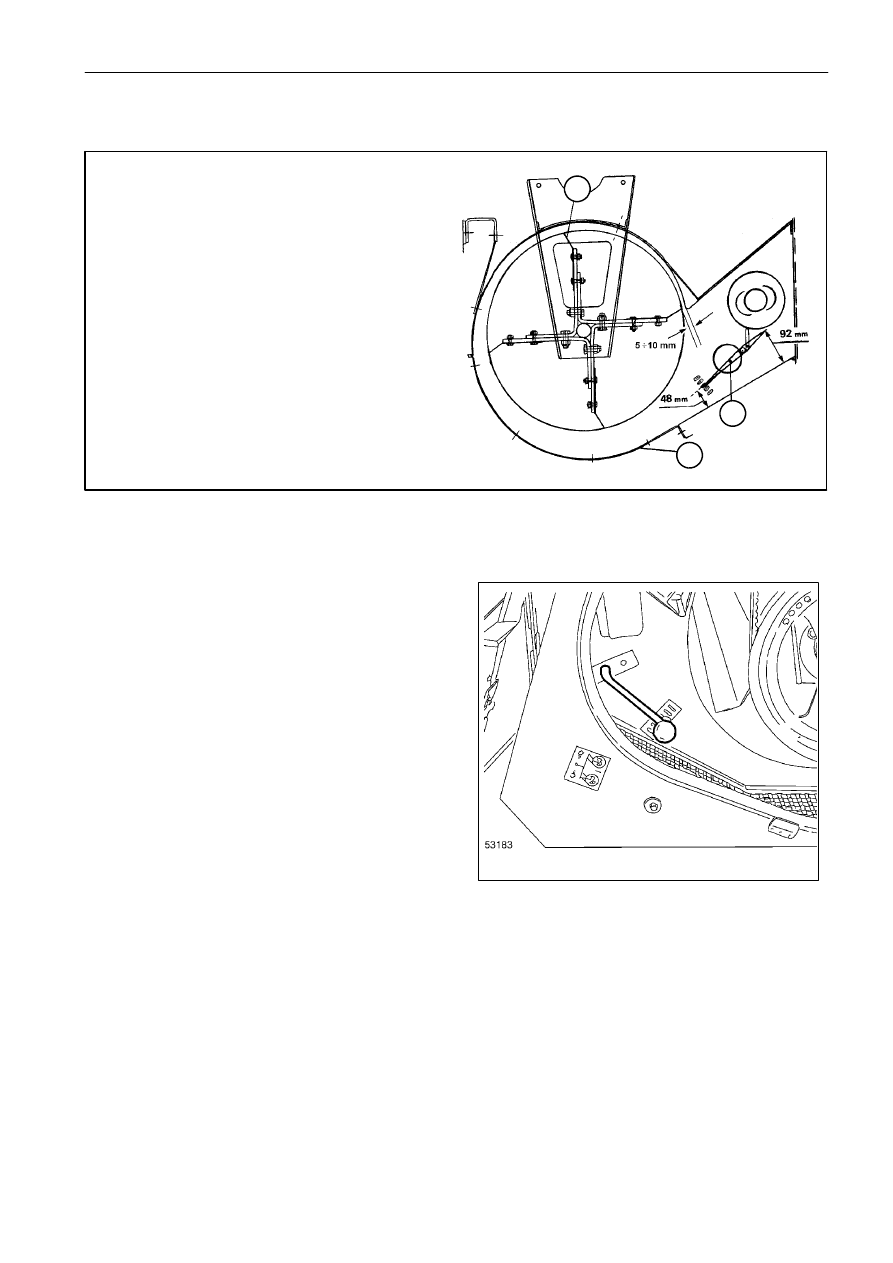

Подраздел 74 130 - КОРПУС ВЕНТИЛЯТОРА

1

2

3

1.

4-х лопастной вентилятор

2.

Одиночный

дефлектор

с

основной

установкой (48-92), пригодной для всех
культур.
Изменения

позиции

могут

делаться

только для особых условий уборки и
состояния урожая.

3.

Съ мная часть

РЫЧАГ УПРАВЛЕНИЯ ДЕФЛЕКТОРОМ

Базовая

установка

находится

на

третьем

переключении снизу.
