РАЗДЕЛ 74 - ЧИСТКА

4

327 208 090 - 01 - 2005

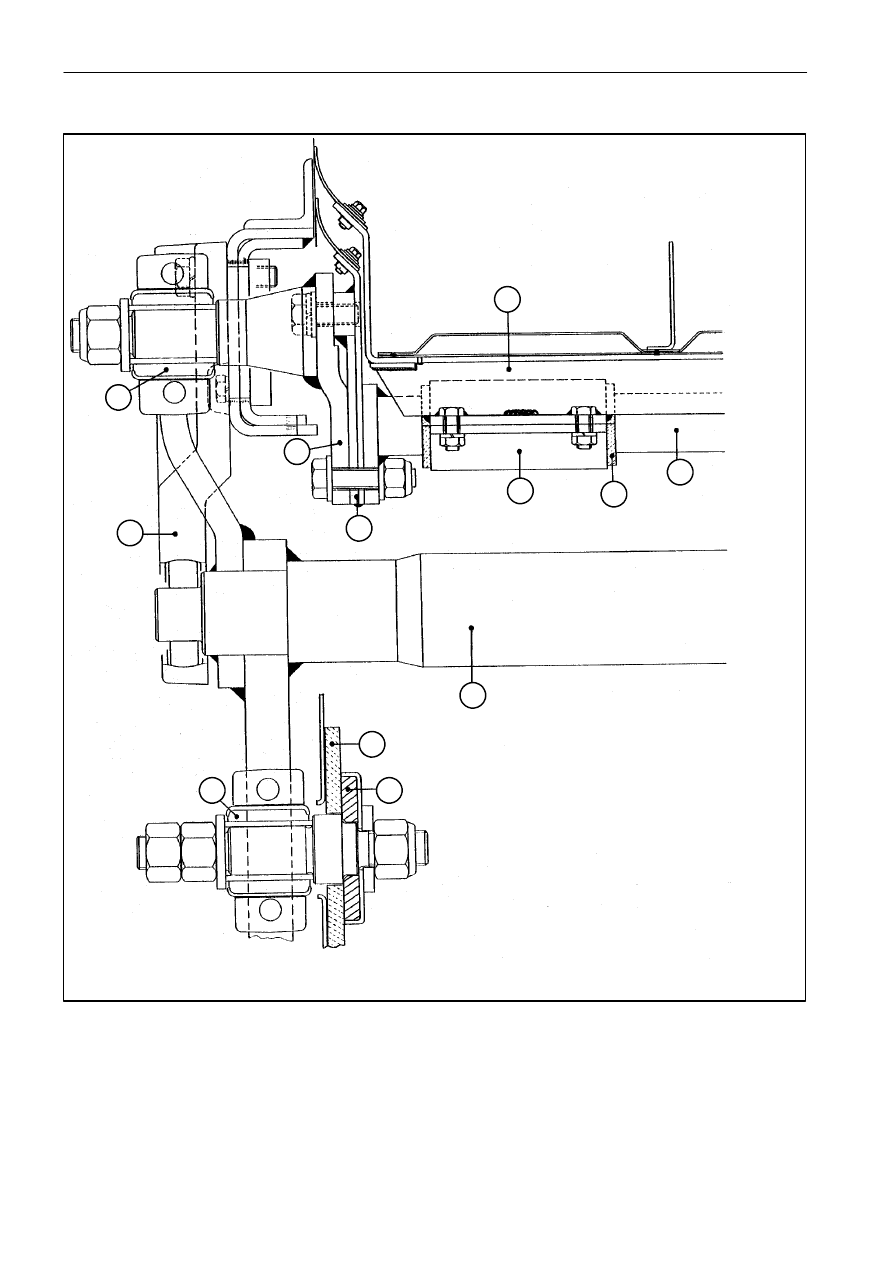

ПРИВОДНАЯ ОСЬ КОРОБКИ

1

3

4

5

2

9

7

8

6

11

12

10

1.

Приводная ось коробки

2.

Опора

3.

Пружинная

подкладка

для

коробки

подающего механизма и опоры верхнего сита

4.

Фланец

5.

Опора верхнего сита

6.

Опора оси коробки подающего механизма

7.

Половина корпуса

8.

Полувтулка

9.

Коробка подающего механизма

10. Пружинная

подкладка

опоры

коробки

нижнего сита

11. Уплотнительная шайба
12. Крепление опоры коробки нижнего сита

ПРИМЕЧАНИЕ: при креплении пружинных прокладок (3 и10) ось (1) должна быть на середине хода.

РАЗДЕЛ 74 - ЧИСТКА

5

327 208 090 - 01 - 2005

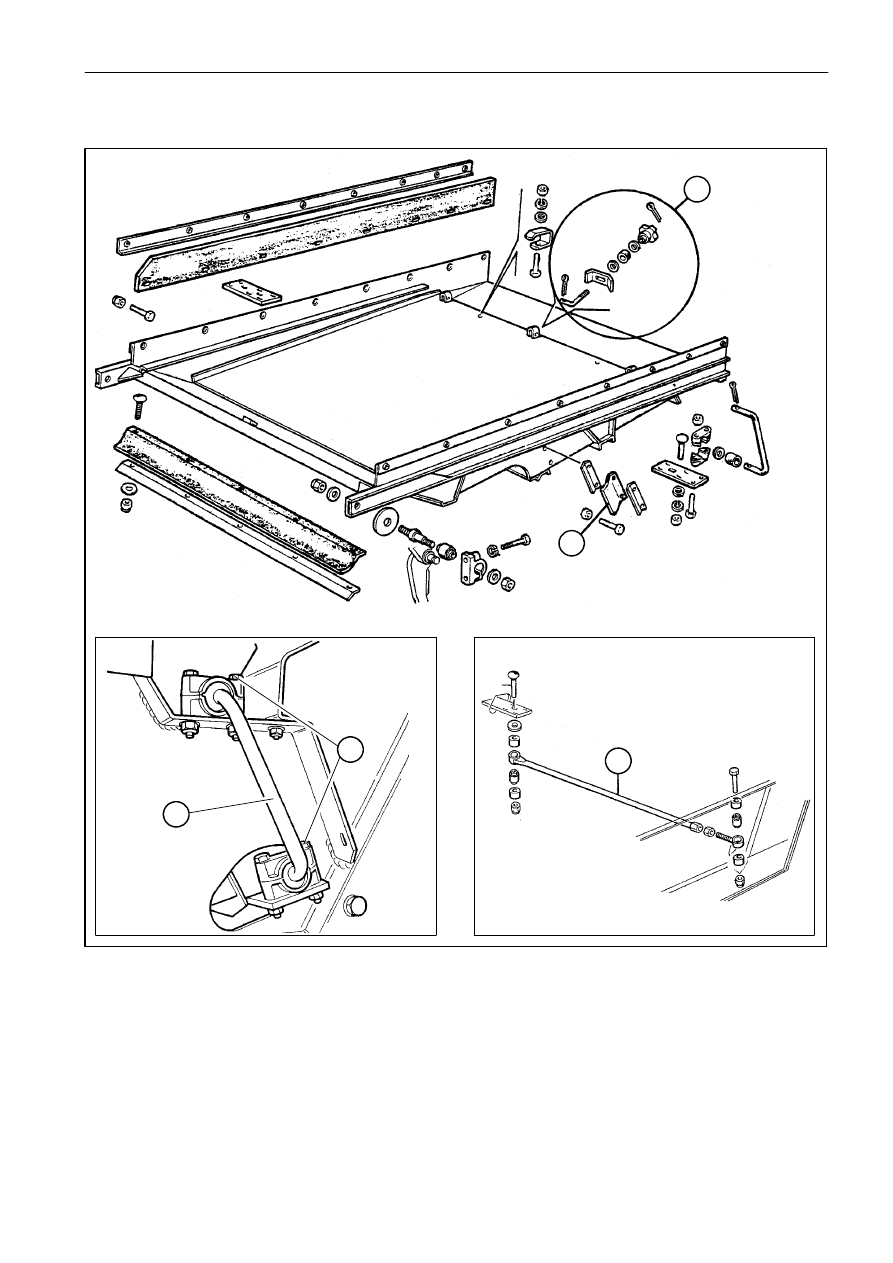

Подраздел 74 110 - КОРОБКА ПОДАЮЩЕГО МЕХАНИЗМА

1

3

2

A

2

2

1.

Соединительный стержень направляющих коробки подающего механизма

2.

Соединительный стержень опоры коробки подающего механизма

3

Гребенка коробки подающего механизма

ПРИМЕЧАНИЕ: регулировка соединительного стержня (1) направляющих должна выполняться для того,

чтобы провести центровку подвижной коробки на неподвижной.
Болты (A) опор должны закреплять соединительные стержни на половине хода.

РАЗДЕЛ 74 - ЧИСТКА

6

327 208 090 - 01 - 2005

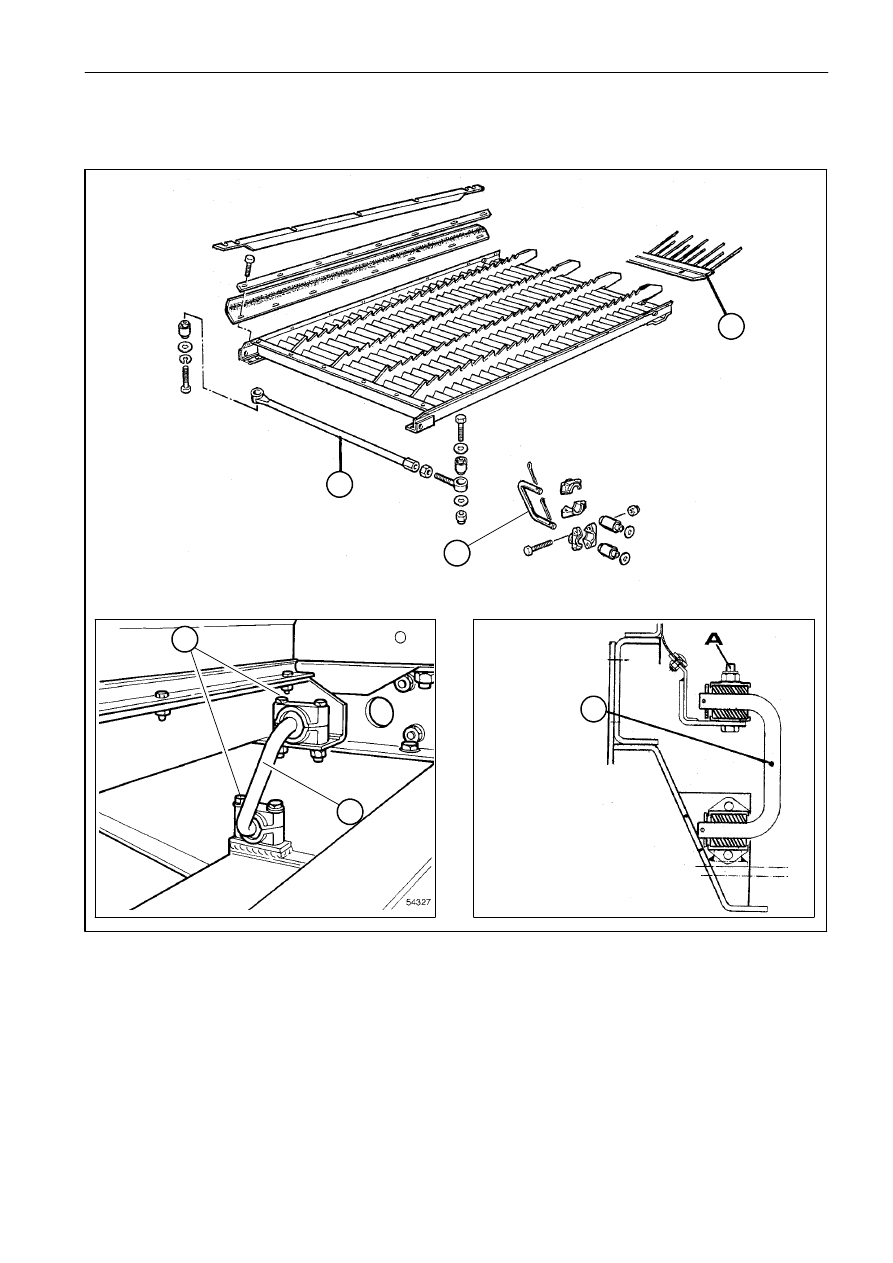

Подраздел 74 114 - ВЕРХНИЙ ГРОХОТ

2

1

3

3

A

1.

Заднее крепление сита

2.

Крепление боковой стороны сита

3.

Соединительный стержень опоры подвижной коробки.

ПРИМЕЧАНИЕ: Болты (A) опор должны закреплять соединительные стержни на середине хода.

РАЗДЕЛ 74 - ЧИСТКА

7

327 208 090 - 01 - 2005

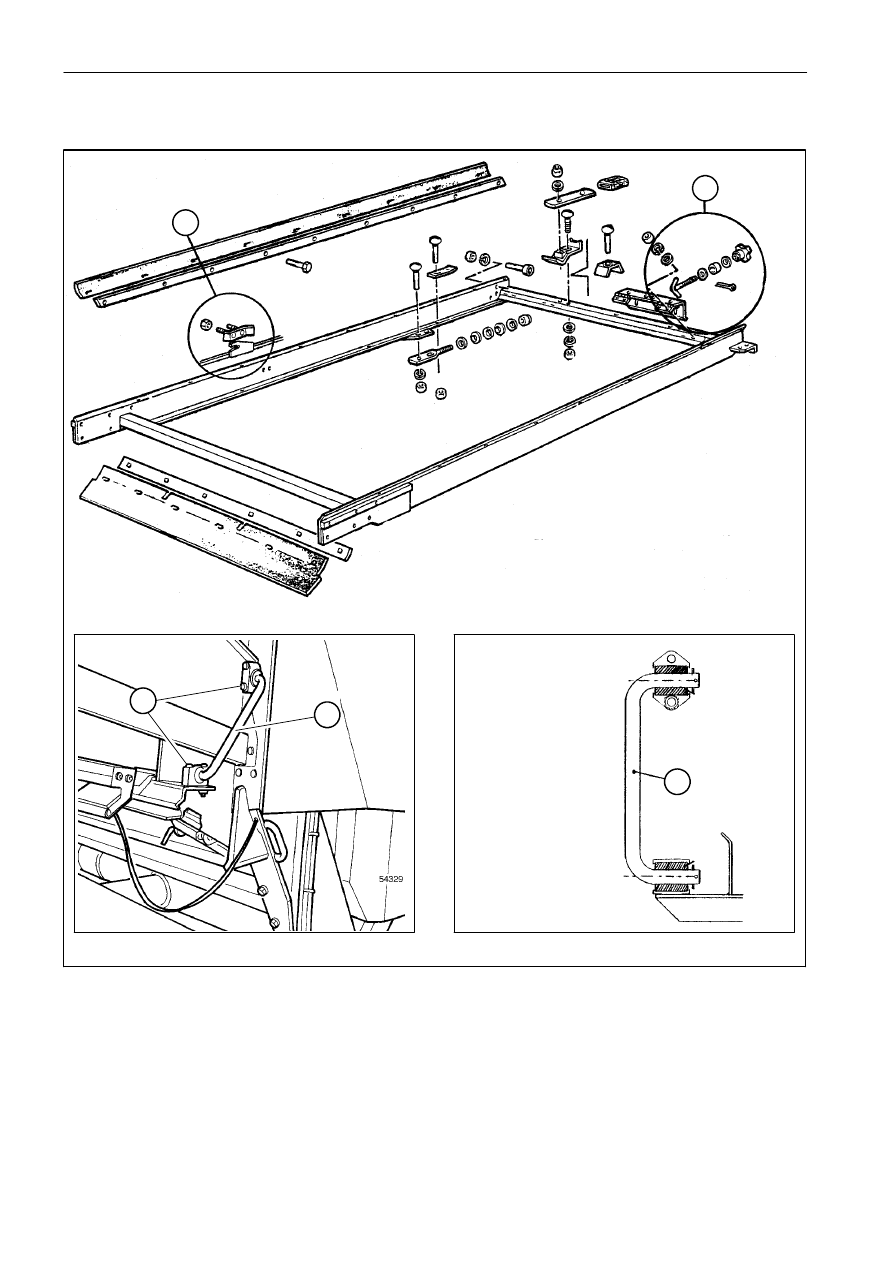

Подраздел 74 118 - НИЖНИЙ ГРОХОТ

A

2

1

3

4

1.

Соединительный стержень направляющих подвижной коробки

2.

Соединительные стержни опоры подвижной коробки

3.

Заднее крепление нижнего сита

4.

Боковые предохранительные устройства для нижнего подвижного ящика

ПРИМЕЧАНИЕ: Болты (A) опор должны закреплять соединительные стержни на середине хода.
