Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 127

SECTION 73 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

1

327 208 092 - 01 - 2007

Подраздел 73 230 - СОЛОМОРЕЗКА (ДОПОЛНИТЕЛЬНОЕ

ОБОРУДОВАНИЕ)

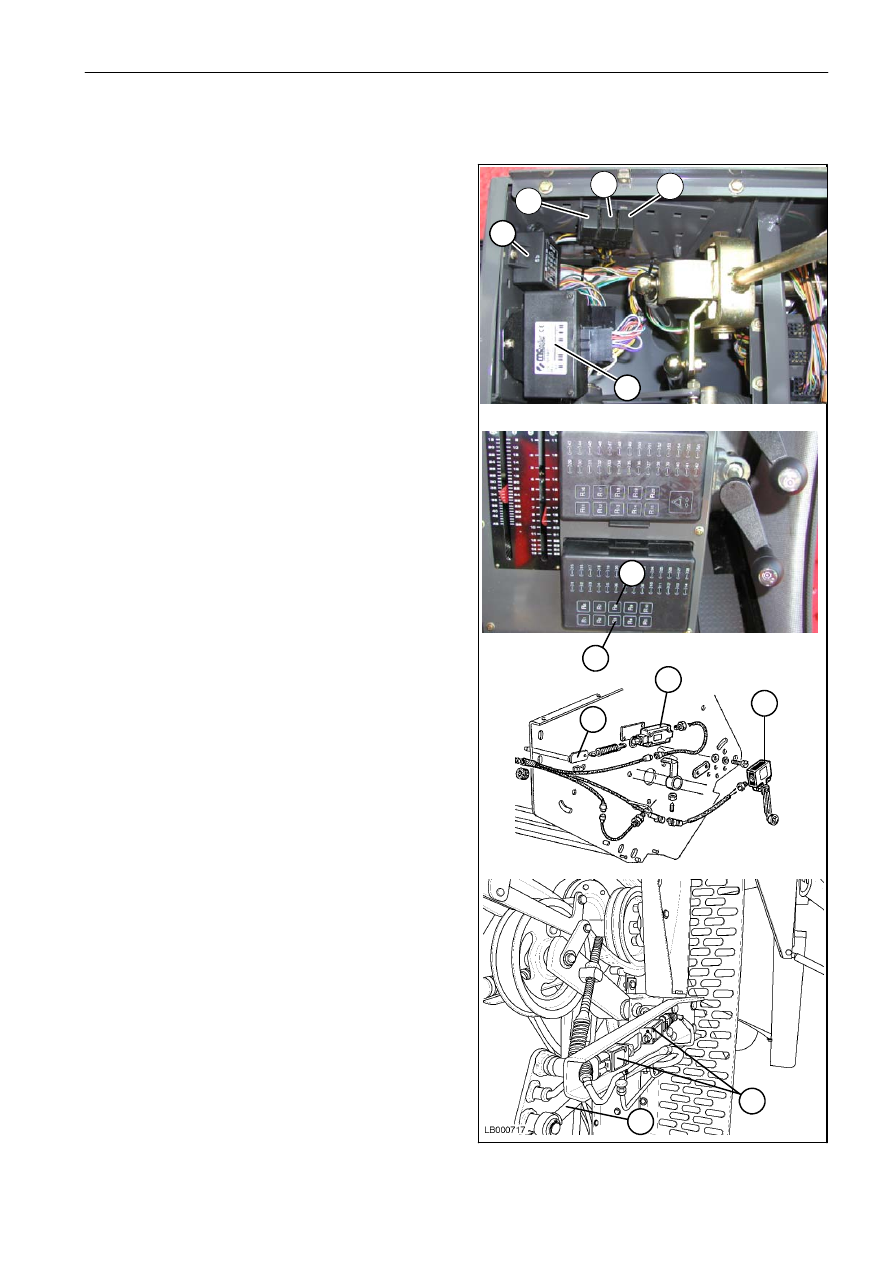

ВКЛЮЧЕНИЕ СОЛОМОРЕЗКИ

1.

Коробка с диодами H для электрогидра-
влического управления включением.

2.

Релейный

переключатель

R40,

питание

общего электромагнитного клапана электро-
гидравлического управления Y7.

3.

Реле R25, для обеспечения питания блока
электронного управления частотой вращения
оси

4.

Реле

R26

для

обеспечения

управления

соломорезкой.

5.

ЭБУ Q для контроля присутствия оператора
(OPS).

6.

ЭБУ R3 для управления частотой вращения
соломорезки

Включение и работа соломорезки выполняется
с

использованием

переключателей

/

реле

(2-6-8-9).

7.

Реле R8 для контроля работы соломорезки.

Переключатель

(8)

размещается на заднем

разбрасывателе соломорезки и не допускает
начала работы, если разбрасыватель находится
в транспортном положении.

Переключатель (9) подсоединен к делителю
стеблей (10).
Когда

последний

отключен,

переключатель

размыкает цепь, выключая соломорезку.

11. Переключатели окончания хода включения/

отключения соломорезки.

12. Гидравлический

цилиндр

включения/

отключения соломорезки.

Регулировка

работы

молотильного

устройства, а значит и соломорезки, должна
выполняться при работающем двигателе на
холостом ходу.

10

9

8

11

6

7

12

4

2

3

1

5

РАЗДЕЛ 74 - ЧИСТКА

1

327 208 090 - 01 - 2005

Раздел 74 - ОЧИСТКА

СОДЕРЖАНИЕ

Подгруппа

Описание

Страница

74 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 101

Чистка приводов

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 110

Подающий механизм

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 114

Верхний грохот

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 118

Нижний грохот

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Дополнительное оборудование

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 130

Корпус вентилятора

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DATI PRINCIPALI

5A

5B

6A

ВЕНТИЛЯТОР

Частота вращен ия . . . . . . . . . . . . . . . . . . . . . . . . . .

Уменьшенная частота вращения
(дополн ительн о) . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Количество лопастей

шт.

. . . . . . . . . . . . . . . . . . . .

350

÷ 1050

270

÷ 840
4

СКАТНАЯ ДОСКА

Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Движен ие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

неподвижная

противоположное к нижнему ситу

КОРОБКА СИТА

Регулируемые верхние сита . . . . . . . . . . . . . . . . .

Регулируемые н ижн ие сита . . . . . . . . . . . . . . . . . .

движение противоположное к нижнему ситу

CS4 (стандарт) - CZ4 (дополнительное

оборудование для обработки кукурузы/сои)

CLOSZ CS2

НЕДОМОЛОТ

Тип транспортировки . . . . . . . . . . . . . . . . . . . . . . . .

Частота вращения шнека недомолота

об/мин

. .

к битеру

шнек и лопаточный элеватор

285

ПЕРЕДАЧА ЗЕРНА

Тип транспортировки . . . . . . . . . . . . . . . . . . . . . . . .

Частота вращения зернового шнека

об/мин

. . . .

лопаточный элеватор и шнек

350

РАЗДЕЛ 74 - ЧИСТКА

2

327 208 090 - 01 - 2005

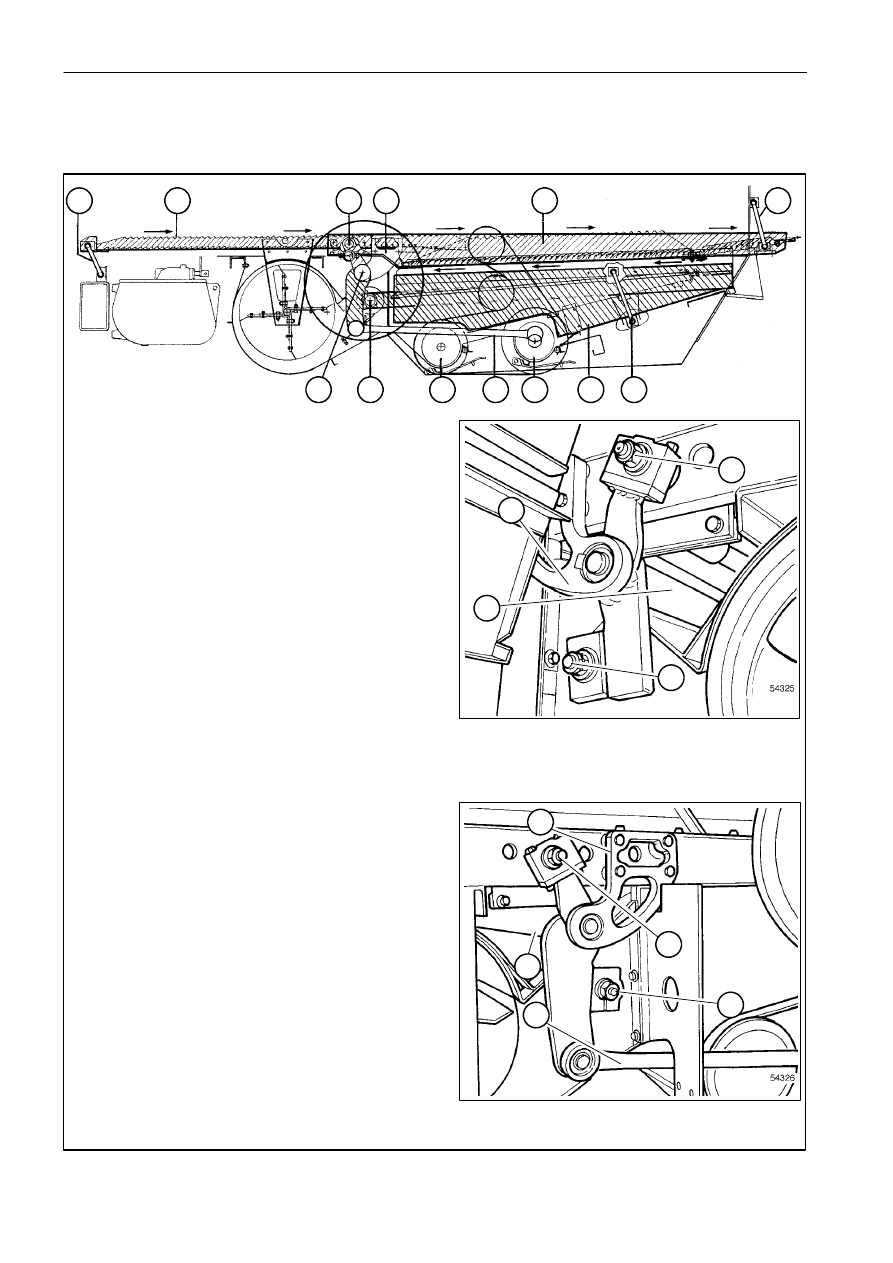

Подраздел 74 101 - ТРАНСМИССИЯ ПРИВОДА ОЧИСТКИ

5

4

3

10

2

3

4

5

10

7

6

5

4

8

9

12

11

1

2

13

10

3

Правая сторона

Левая сторона

1.

Приводной шкив недомолота

2.

Управляющая

соединительная

штанга

коробки

3.

Приводная ось коробки

4.

Опора приводной оси коробки

5.

Опора коробки подающего механизма
и коробки верхнего сита

6.

Коробка подающего механизма

7.

Передняя соединительная штанга коробки
подающего механизма

8.

Коробка верхнего сита

9.

Задняя соединительная штанга коробки
верхнего сита

10. Опора коробки нижнего сита

11. Коробка нижнего сита

12. Задняя соединительная штанга коробки

нижнего сита

13. Приводной шкив зернового шнека

РАЗДЕЛ 74 - ЧИСТКА

3

327 208 090 - 01 - 2005

1

4

3

5

2

6

7

8

7

10

6

8

11

9

2

12

3

1

15

13

14

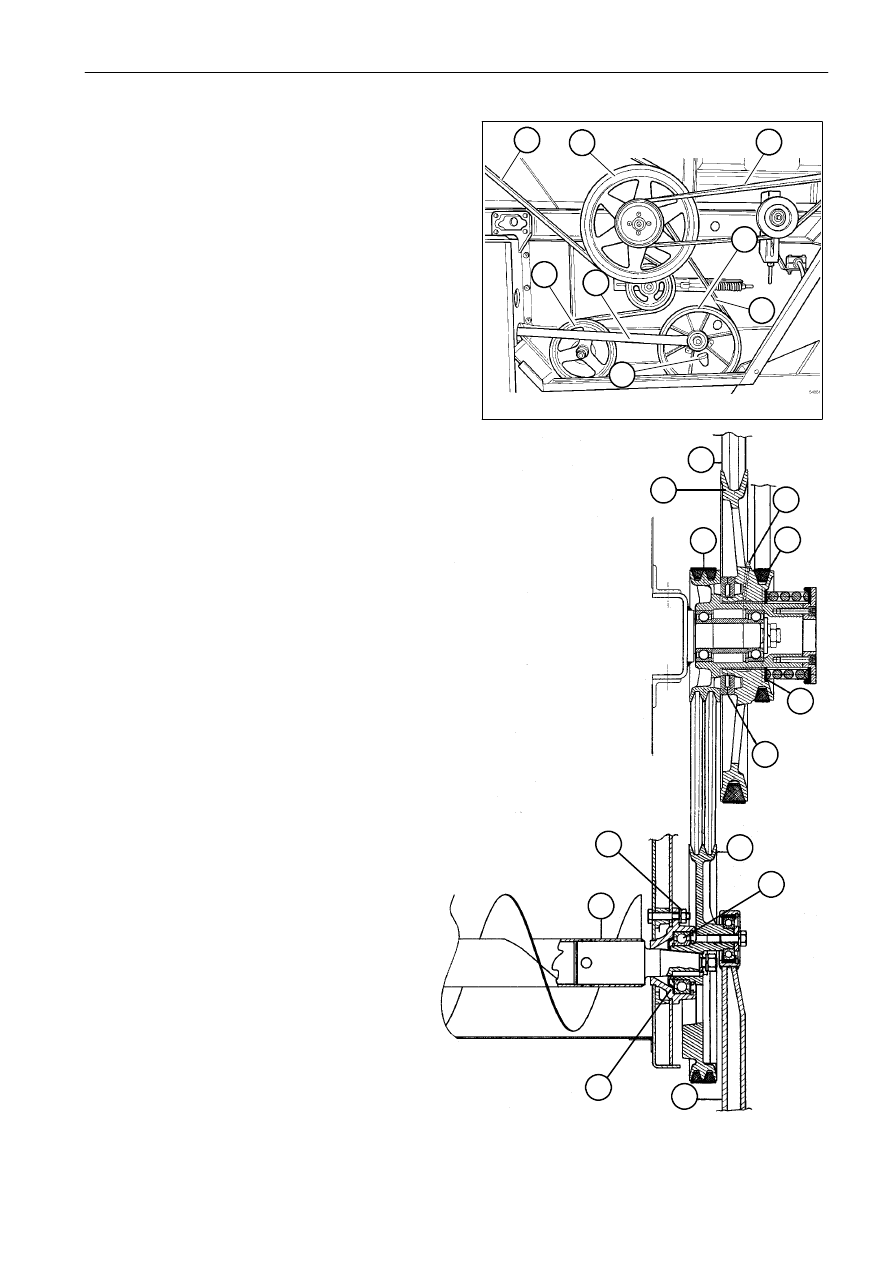

КОРОБКА ТРАНСМИССИИ

1.

Шкив главной трансмиссии с ограничителем
момента 245-270 Нм.

2.

Приводной шкив коробки и шнека недомолота

3.

Приводная соединительная штанга коробки

4.

Шкив зернового шнека

5.

Доступ к масленке для защиты подшипников
с помощью дополнительной смазки

6.

Приводной ремень трансмиссии

7.

Приводной ремень клавишного соломотряса

8.

Приводной ремень шнека

9.

Ограничитель момента

10. Масленка на шкиве главной трансмиссии

11. Регулировочные прокладки для ограничителя

момента (245-270 Нм)

12. Шнек недомолота

13. Опора подшипника приводного шкива коробки

14. Стопорное кольцо

15. Крепежные гайки опоры на раме

ПРИМЕЧАНИЕ: чтобы снять шкив (2) с опоры (13),

снимите

стопорное

кольцо

(14)

через

отверстие (5). Чтобы собрать узел, установите
шкив (2) на опору (13) на верстаке, а затем
прикрепите узел в сборе на машину, затянув
гайки (15).
