РАЗДЕЛ 72 - СЕПАРАЦИЯ

2

327 208 090 - 01 - 2005

Подраздел 72 101 - КЛАВИШНЫЙ СОЛОМОТРЯС

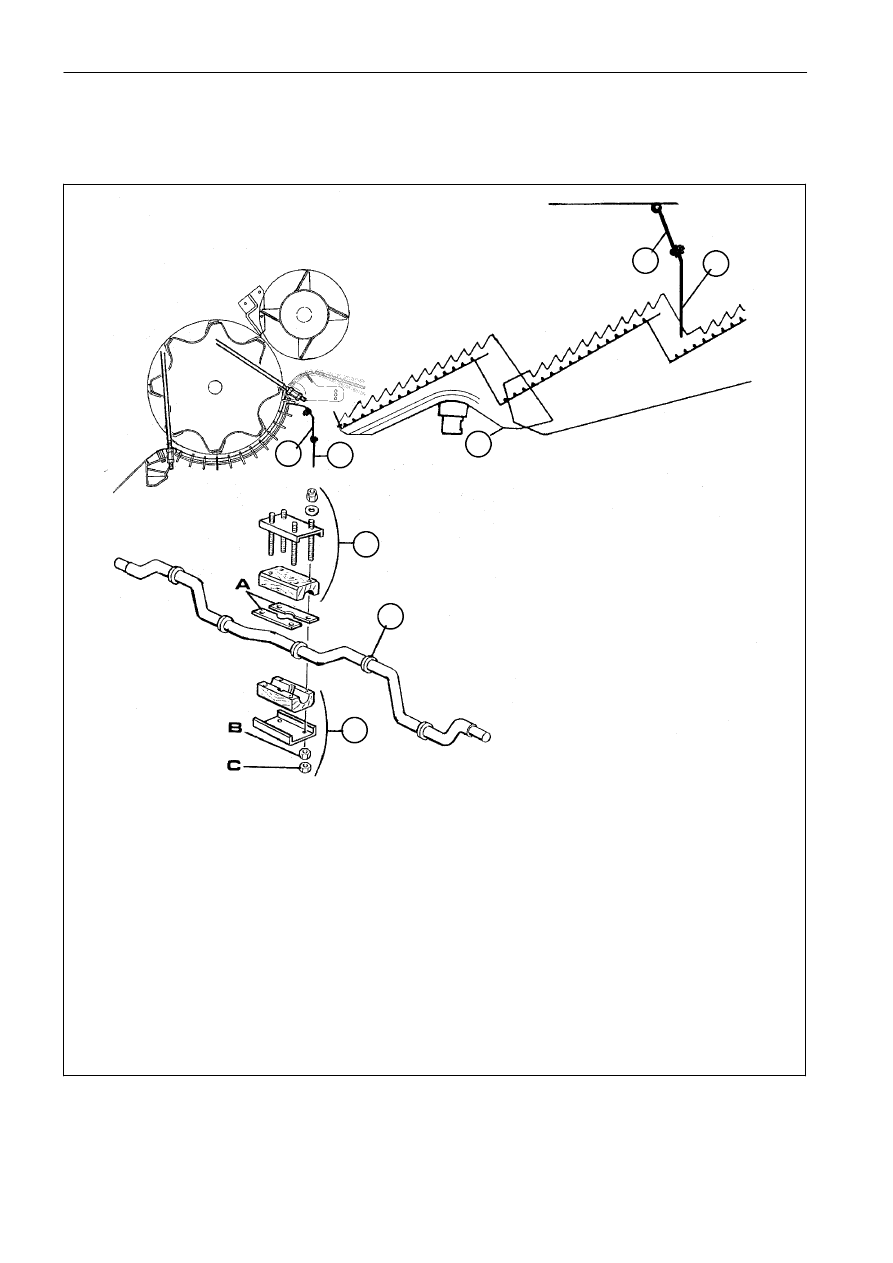

СБОРКА СОЛОМОТРЯСА

1

2

3

4

5

6

7

6

A.

пластина регулировки зазора опоры: Можно снять в случае большого зазора между осью
и прокладками, в любом случае, оставьте минимальный зазор, 1 мм.

B.

Гайка крепления опоры соломотряса: затяните моментом 10 Нм

C.

Контргайка закрепления гайки В Затягивайте полностью

1.

Опора фартука сохранения соломы

2.

Фартук сохранения соломы

3.

Опора фартука сохранения соломы

4.

Фартук сохранения соломы

5.

Соломотряс

6.

Опора соломотряса в сборе

7.

Ось соломотряса

ПРИМЕЧАНИЕ: in case of disassembly, lubricate with BP Energrease LC2 M grease the straw walker support

pads.

РАЗДЕЛ 72 - СЕПАРАЦИЯ

3

327 208 090 - 01 - 2005

Операция 7210158 - 7210159

ПРОЦЕДУРА СБОРКИ СОЛОМОТРЯСА

Соломотрясы

устанавливаются

на

оси

и

синхронизируются непосредственно с помощью
подходящего инструмента.
Чтобы исключить нарушение синхронизации, в
случае

замены

соломотряса,

оставляйте по

крайней мере один соломотряс присоединенным.

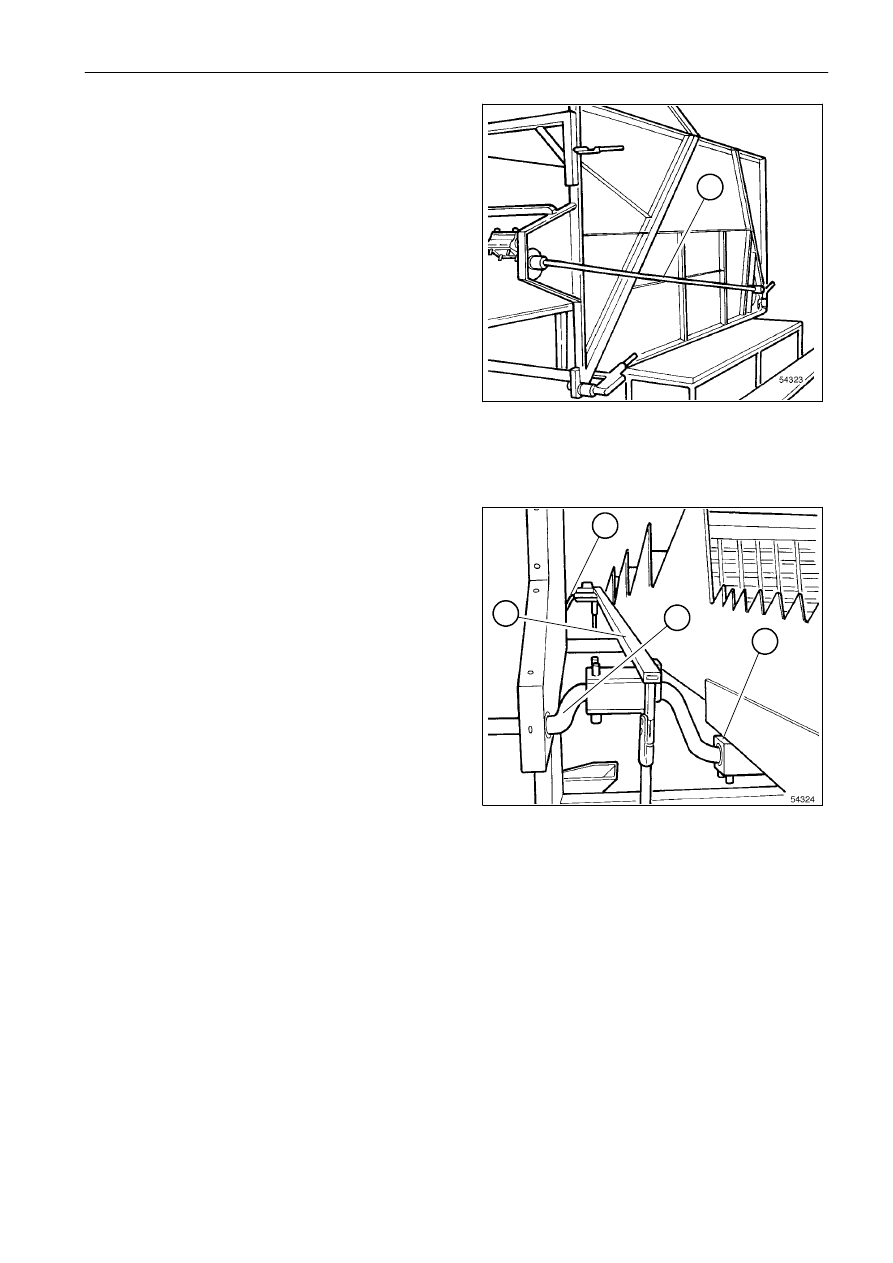

ВЫРАВНИВАНИЕ ОСИ

1. С

помощью

инструмента

(1),

¹ 296133

проверьте, чтобы база оси была одинаковой.

2. Поместите три соломотряса на оси правой

стороны, не затягивая гайки (4) опор.

3. Поместите инструмент (2) ¹ 296134 на стороне

приводного шкива, после позиционирования
двух осей (3) с коленом в высокую позицию,
как показано на рисунке.

4. Равномерно

разделите

зазор

между

соломотрясами, и потом затяните гайки (4)
соответствующих опор, начиная с фронтальной
стороны.

5. Снимите инструмент (2) и завершите сборку

других соломотрясов, обращая внимание на
правильное разделение зазоров.

ПРИМЕЧАНИЕ: Вращая приводной шкив вручную,

убедитесь в том, что соломотрясы
вращаются

свободно,

когда

ремень снят.
Если они останавливаются во
время вращения, ослабьте гайки
(4)

колен,

находящихся

в

горизонтальной позиции, поста-
вьте их вертикально и заверните
гайки (4).

1

2

1

2

3

3

4

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

1

327 208 090 - 01 - 2005

Раздел 73 - СОЛОМОРЕЗКА

СОДЕРЖАНИЕ

Подгруппа

Описание

Страница

73000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

73 230

Соломорезка

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5A

5B

6A

Тип трансмиссии

тип ремня

Включение

электрогидравлический

Диаметр ротора

мм

498.5

Лезвия

шт.

52

64

Контрножи

шт.

50

60

Положение контрножа

регулируемая

Частота вращения

об/мин

3544 (зерно) - 2200 (кукуруза)

Регулировка разбрасывателя

ручная (по отдельному заказу электрическая)

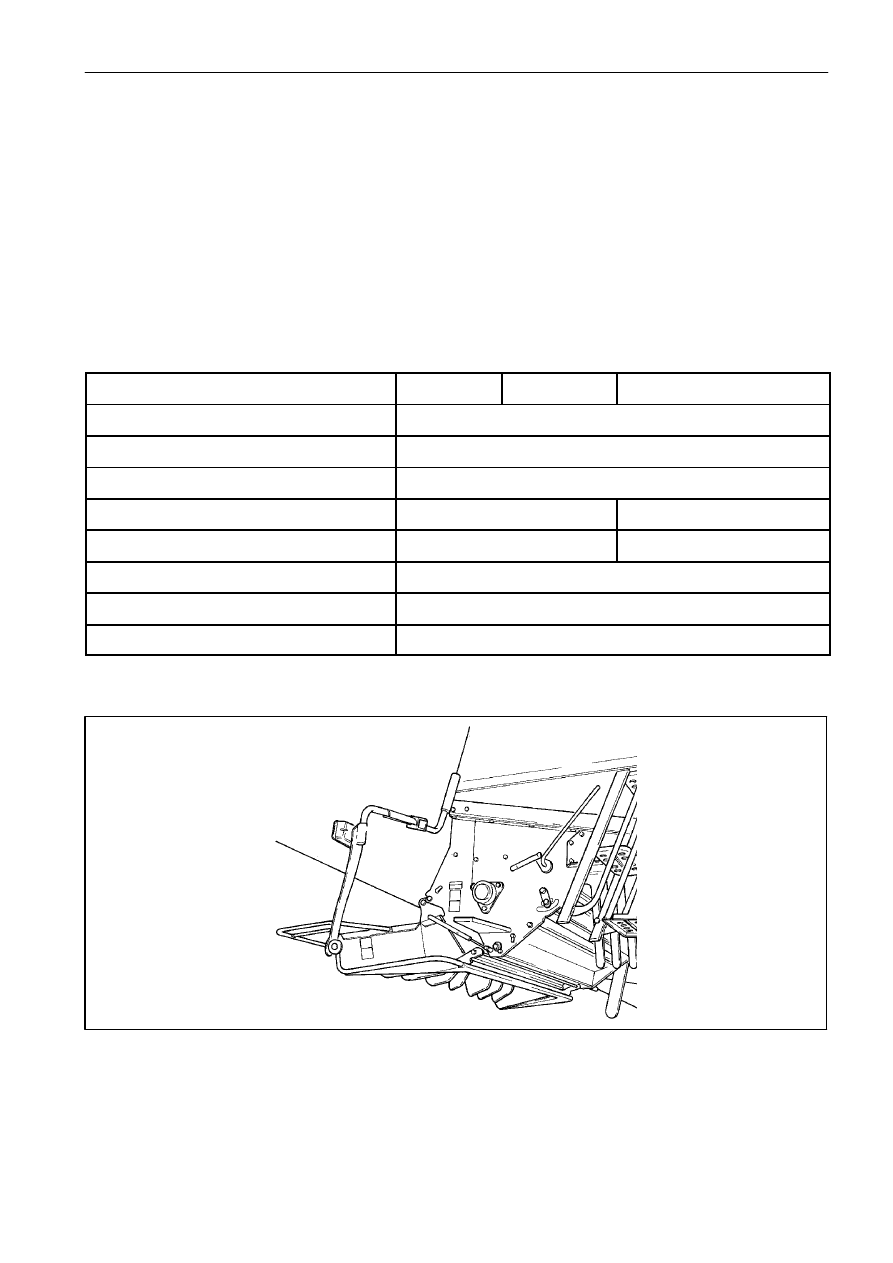

ВИД СБОКУ

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

2

327 208 090 - 01 - 2005

Подраздел 73 230 - СОЛОМОРЕЗКА (ДОПОЛНИТЕЛЬНОЕ

ОБОРУДОВАНИЕ)

ВКЛЮЧЕНИЕ СОЛОМОРЕЗКИ

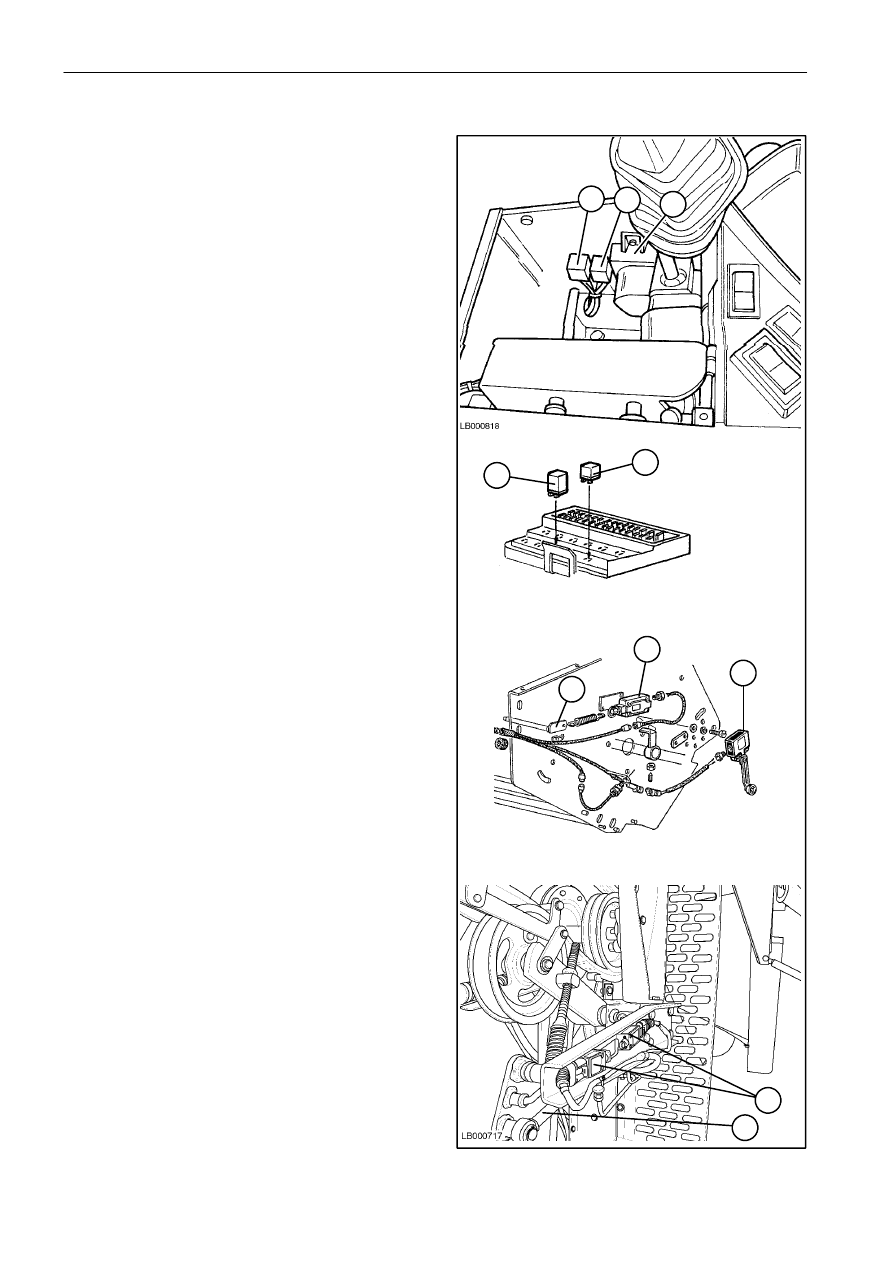

1.

Коробка с диодами H для электрогидравли-
ческого управления включением.

2.

Реле R25, для обеспечения питания блока
электронного управления частотой вращения
оси.

3.

Реле

R26

для

обеспечения

управления

соломорезкой.

4.

Электронный

блок

управления

R3

для

управления частотой вращения соломорезки

Включение и работа соломорезки выполняется
с использованием переключателей / реле
(3-5-6-7).

5.

Реле R8 управления включением соломорезки.

Переключатель

(6)

размещается на заднем

разбрасывателе соломорезки и не допускает
начала работы, если разбрасыватель находится в
транспортном положении.

Переключатель (7) подсоединен к делителю
стеблей (8).
Когда

последний

находится

в

отключенном

состоянии, переключатель разрывает цепь и
работа соломорезки прекращается.

9.

Переключатели окончания хода включения/
отключения соломорезки.

10. Гидравлический

цилиндр

включения/

отключения соломорезки.

Регулировка работы молотильного устройства,
а значит и соломорезки, должна выполняться
при работающем двигателе на холостом ходу.

8

7

6

1

3

2

4

5

9

10
