РАЗДЕЛ 73 - СОЛОМОРЕЗКА

3

327 208 090 - 01 - 2005

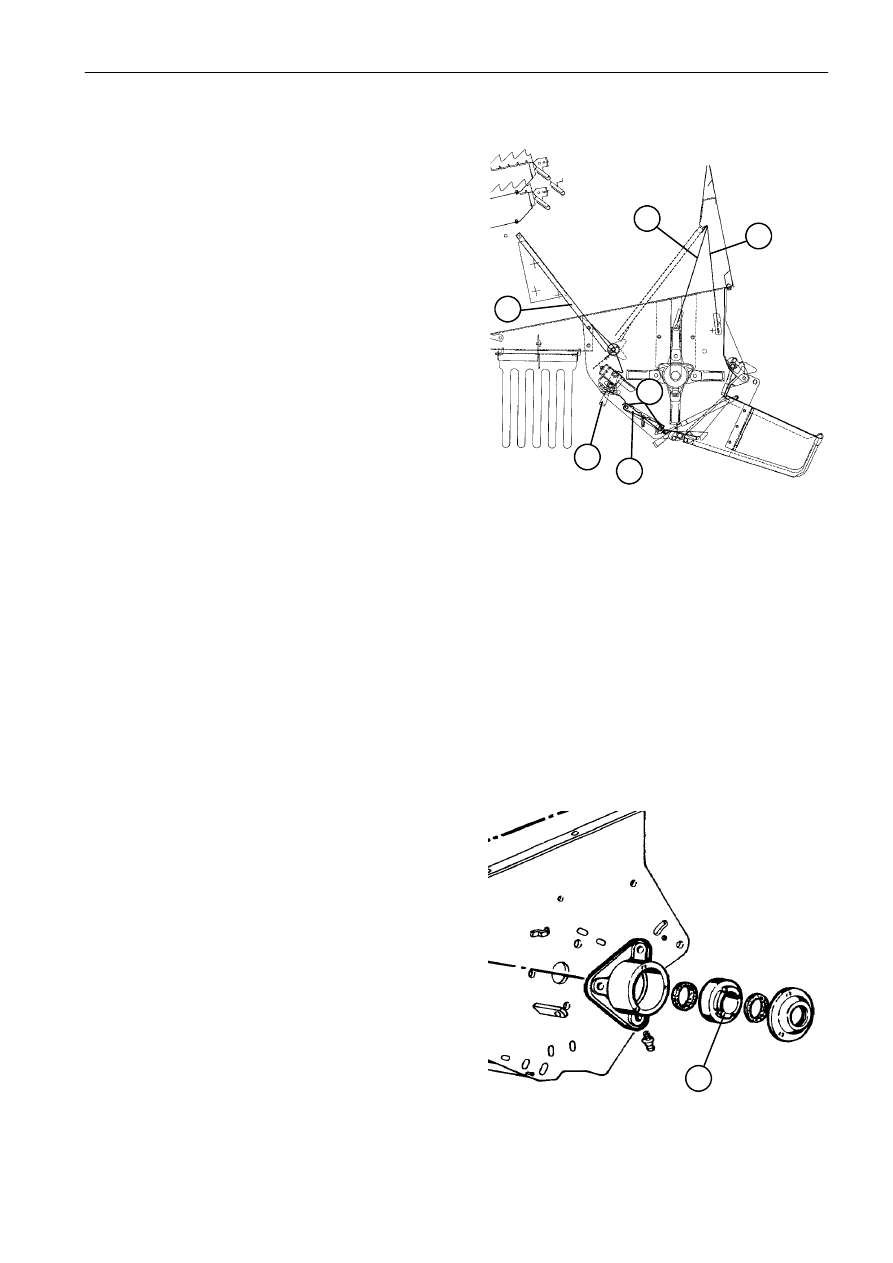

РЕГУЛИРОВКА:

ПРИМЕЧАНИЕ: выполняйте

инструкции

по

регулировке,

приведенные

в

Руководстве для оператора, а
также следующие рекомендации:

-

дефлектор (9) долженбыть

отведенн

азад при работе с

длинностебельными культурами
(пшеница, ячмень, овес, рис и
т.д.) и вперед - при работе с
кукурузой.

-

Рычаг (11) задает положение

контрножа и длину обрабаты-
ваемых стеблей.
Опустив рычаг вниз, Вы можете
уменьшить

длину

срезаемого

стебля, увеличив энергопотре-
бление;

подняв

рычаг,

Вы

увеличите

длину

срезаемого

стебля и снизите энергопотре-
бление.

Настройка для работы с кукурузой:

-

снимите контрножи.

-

Понизьте частоту вращения

ротора до 2200 об/мин, установив
н а н его подходящий шкив и
удалив соответствующий узел
трансмиссии,

расположенный

внутри.

-

Рубящая пластина (12) имеет

три рабочих положения:

при установке рубящей пластины
с помощью кулачка близко к
ротору после отпускания двух
винтов

(C)

обеспечивается

более мелкое резание.

При перемещении пластины от
ротора или повороте ее на 180

°

так,

чтобы

ее

гладкая

поверхность была обращена к
ротору

(для

кукурузы

и

подсолнечника), увеличивается
размер нарезки.

ПРИМЕЧАНИЕ: в случае замены, регулировки
или установки подшипника вместе с коничес-
кой

кольцевой

гайкой

13,

затяните

ее

моментом 85 Нм

±10%

4

11

12

C

9

10

13

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

4

327 208 090 - 01 - 2005

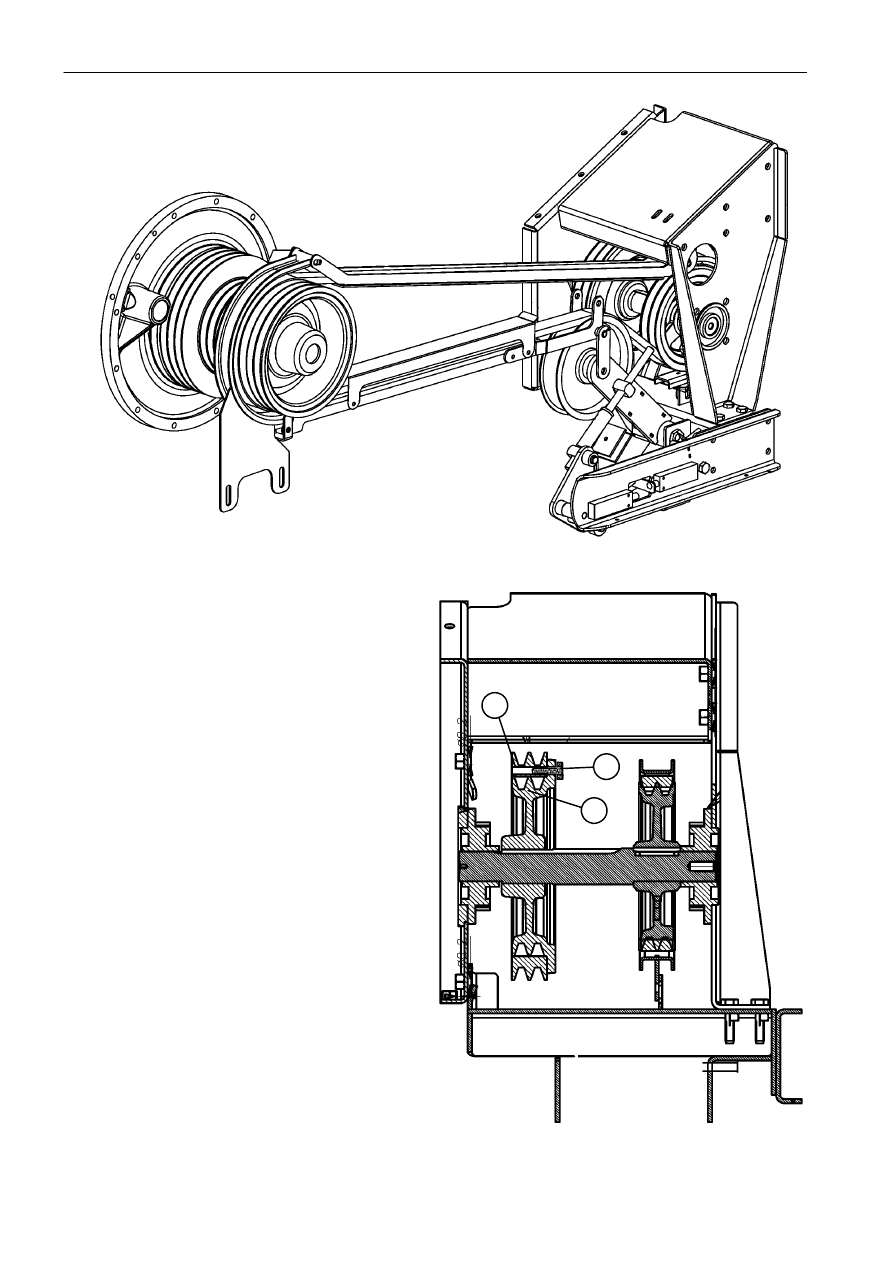

ПРИВОД СОЛОМОРЕЗКИ

1

3

2

1. Шкив для соломорезки, стандартная

частота вращения 3544 об/мин для
пшеницы, ячменя, овса и т.д.

2. Крепежные болты шкива стандартной

частоты вращения.

3. Шкив для соломорезки, уменьшенная

частота вращения 2200 об/мин, для
кукурузы и подсолнечника
