Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 130

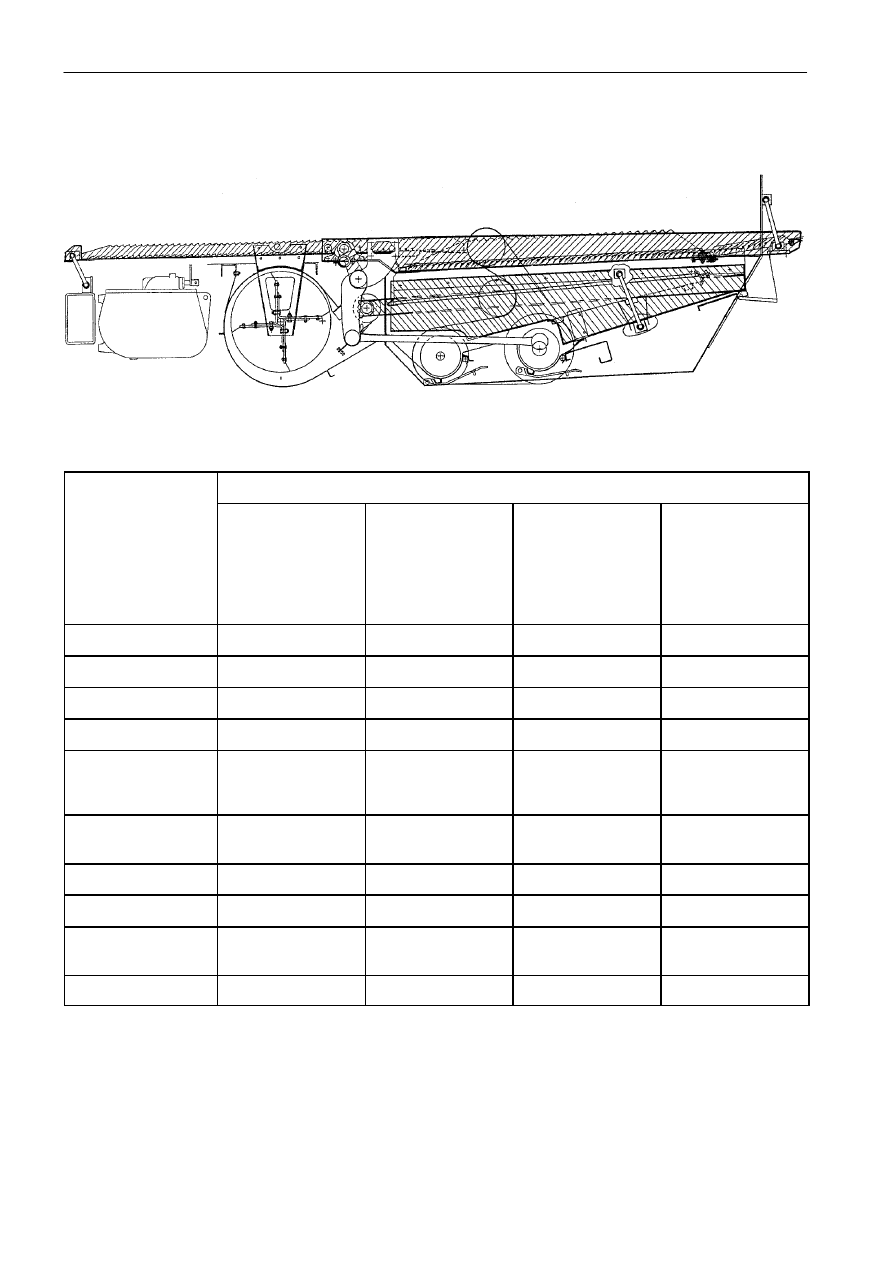

РАЗДЕЛ 74 - ЧИСТКА

12

327 208 090 - 01 - 2005

ОСНОВНЫЕ ПАРАМЕТРЫ УСТАНОВКИ ВЕНТИЛЯТОРА ДЛЯ ГЛАВНЫХ КУЛЬТУР

ОЧИСТКА

ПРОДУКТ

Регулируемое

верхнее сито

CS4/C и

удлинитель

мм

Регулируемое

нижнее сито,

CLOSZ CS2

отверстие

мм

Нижнее сито с

фиксированным

и отверстиями

диаметр

мм

Частота

вращения

вентилятора

об/мин

ПШЕНИЦА

12-14/15

6-8

---

750-850

ЯЧМЕНЬ

12-14/15

6-8

---

750-850

ОВЕС

12-14/15

6-8

---

700-800

РОЖЬ

12-14/15

5-6

---

750-850

РАПС-СЕМЕНА
РАПС
ГОРОШЕК

8-10/10

закрыто

4-5

400-450

СОЯ
ГОРОХ

14/14

10-12

---

800-900

ПОДСОЛНЕЧНИК

10-12/12

---

12

650-750

КУКУРУЗА

14/14

12

16-18-20

900-1000

КУКУРУЗА-СМЕСЬ

GRAEPEL

78 x 39 мм

без

без

600

РИС

14-16/16

6-8

---

650-750

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

1

327 208 090 - 01 - 2005

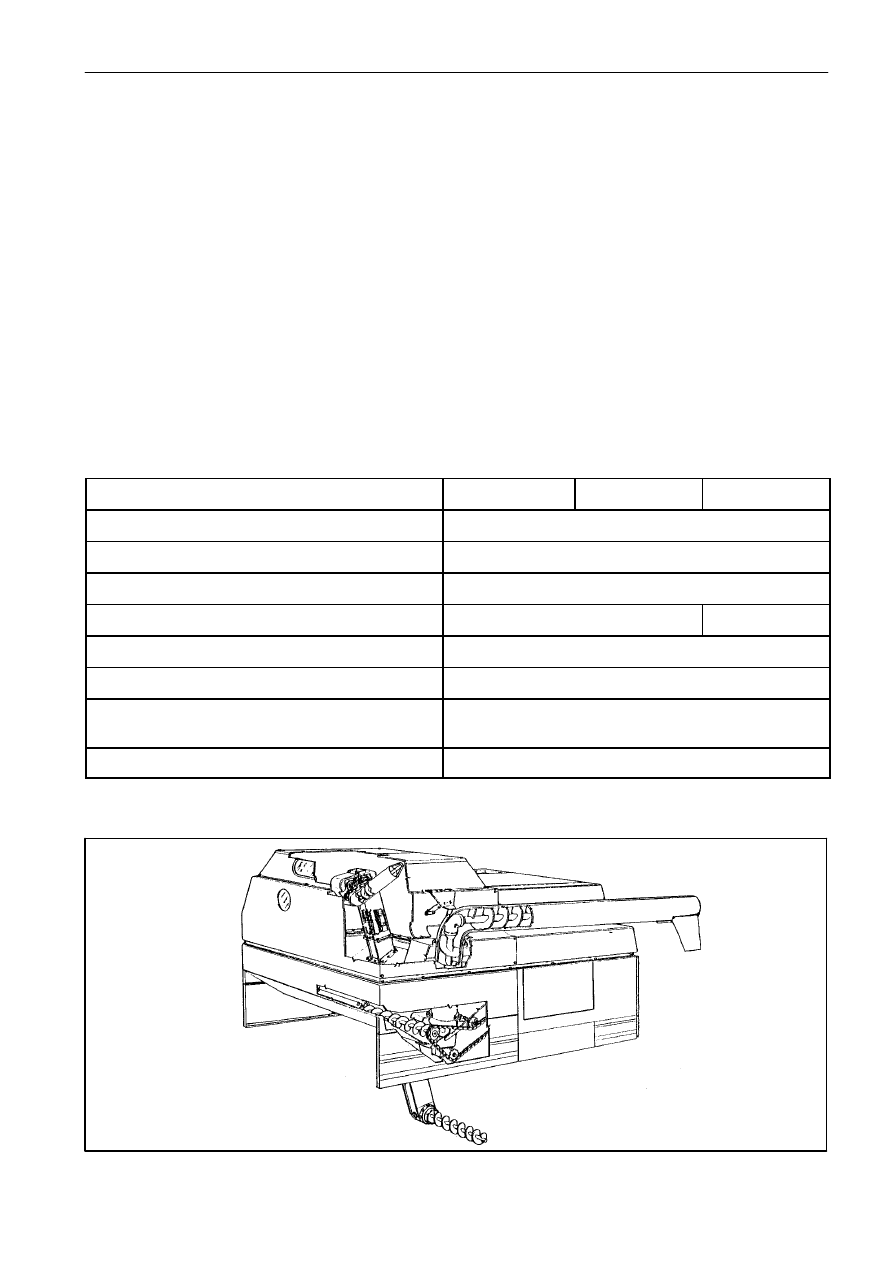

Раздел 80 - ЗЕРНОВОЙ БУНКЕР: ХРАНЕНИЕ И ВЫГРУЗКА ЗЕРНА

СОДЕРЖАНИЕ

Подгруппа

Описание

Страница

80 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 101

Элеватор зернового бункера

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 175

Управление приводом разгрузки бункера

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 180

Разгрузка зернового бункера

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5A

5B

6A

Длина разгрузочной трубы

м

4

Высота разгрузочного проема

м

4,20

Разгрузочная труба

электрогидравлическое управление

Емкость бункера

л

7000

7500

Скорость разгрузки

л/сек

85

Трансмиссия разгрузочного устройства

double belt, chain and shearbolt

Панели с ручной регулировкой на нижней части
бункера

Стандартное

Доступ к зерновому бункеру

внутренняя и наружная лестницы

ВИД СБОКУ

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

2

327 208 090 - 01 - 2005

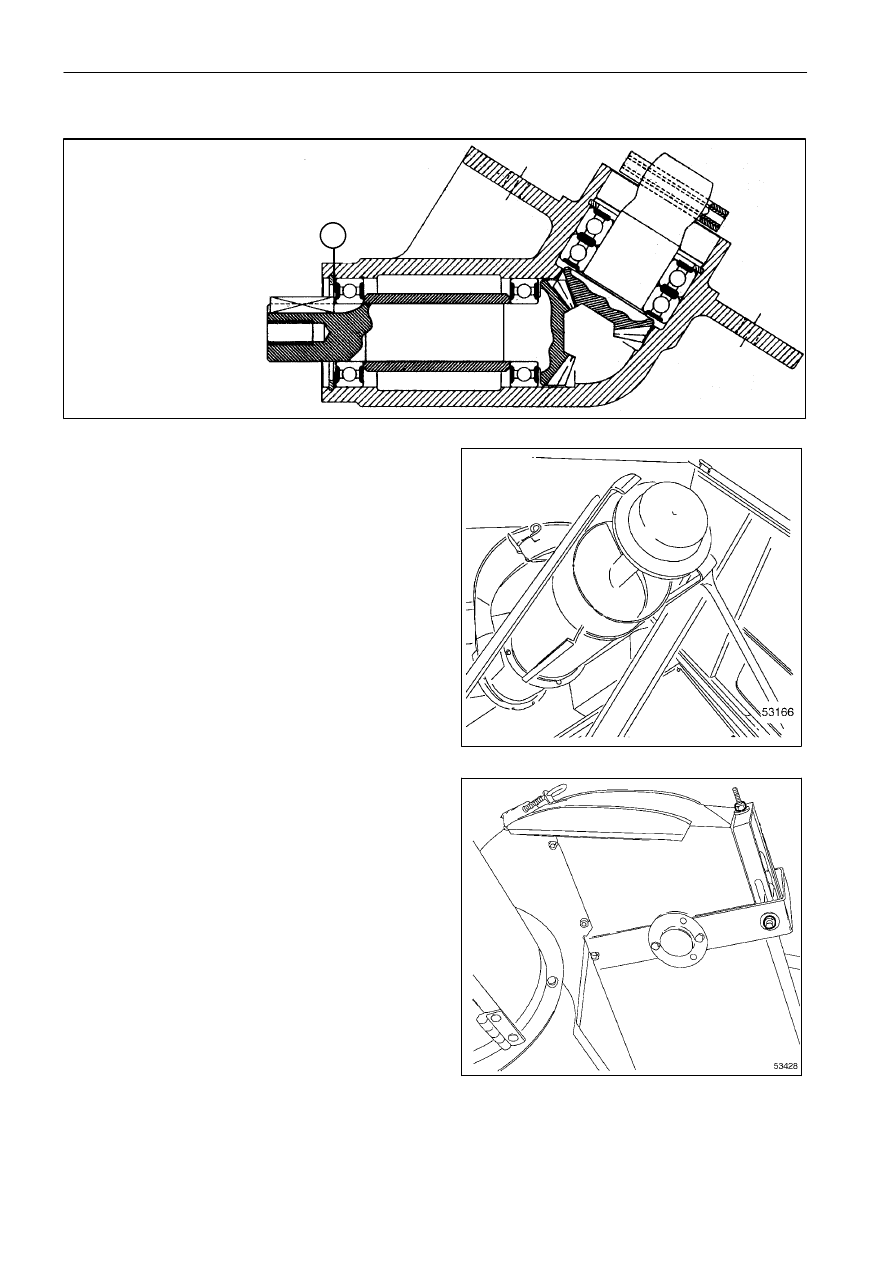

Подраздел 80 101 - ЭЛЕВАТОР ЗЕРНОВОГО БУНКЕРА

1

1.

Регулировочные прокладки

For the lubrication, use BP Energrease LC2 M grease
(q.ty 0.22 l).

Крышка трубы элеватора зернового бункера.

Крышка на зерновом элеваторе.

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

3

327 208 090 - 01 - 2005

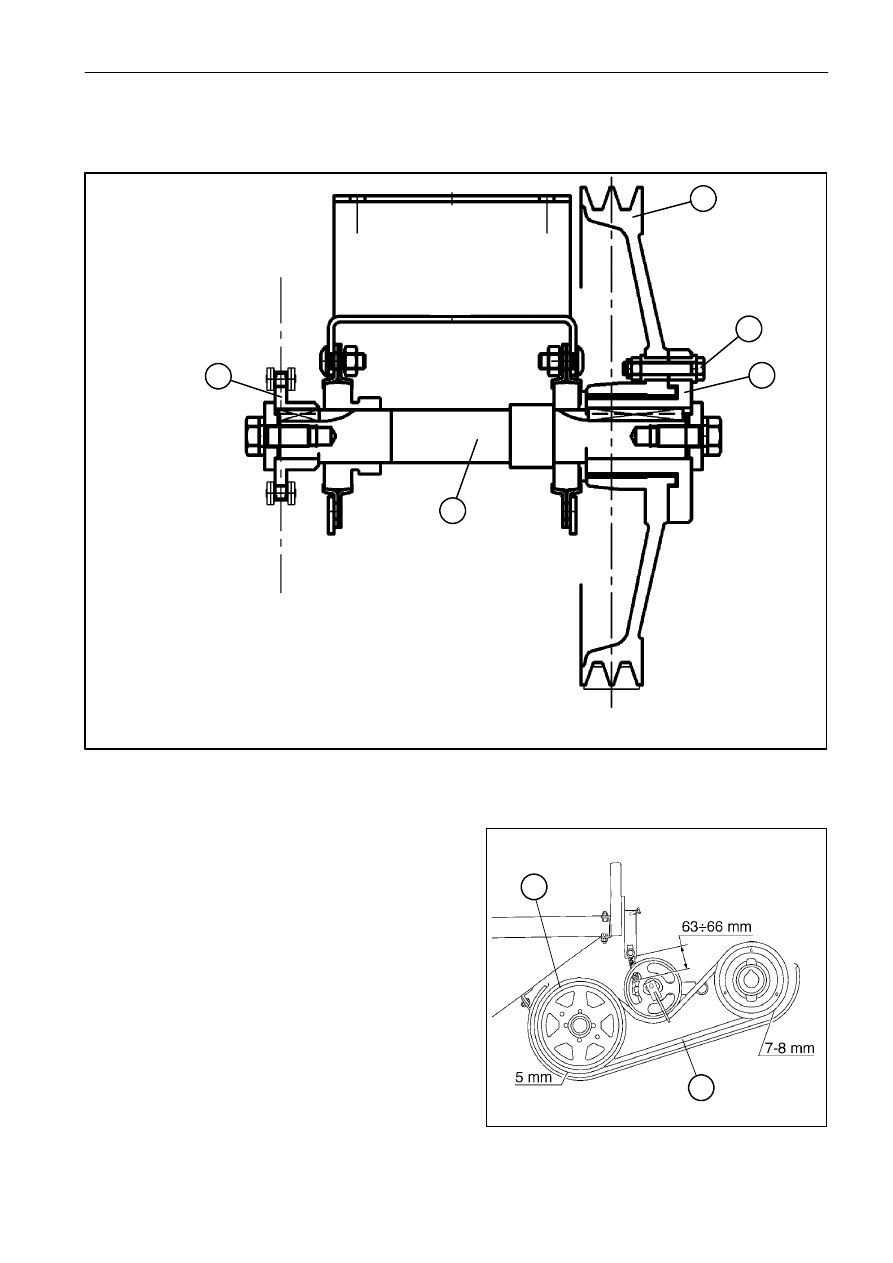

SПодраздел 80 175 - УПРАВЛЕНИЕ ПРИВОДОМ РАЗГРУЗКИ БУНКЕРА

SРАЗГРУЗКА ЗЕРНОВОГО БУНКЕРА - ОГРАНИЧИТЕЛЬ МОМЕНТА

1

6

1

2

3

4

5

1.

Шкив

2.

Ось

3.

Ступица

4.

Срезной болт M6 x 50 (8,8)

5.

Зубчатое колесо

-

В случае срезания болта (4), убедитесь в
отсутствии посторонних предметов в шнеках
и разгрузочной трубе, удалите засорение,
если оно есть, затем установите новый
срезной

болт

со

следующими

характеристиками: M6 x 50 (88).

-

При включенном рычаге длина пружины (1)
на регулировочной тяге должна составлять
63

÷66 мм.

-

Для свободного отпускания ведущего шкива,
отрегулируйте башмак (6), как показано на
рисунке, с натянутым ремнем.
