РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

8

327 208 090 - 01 - 2005

-

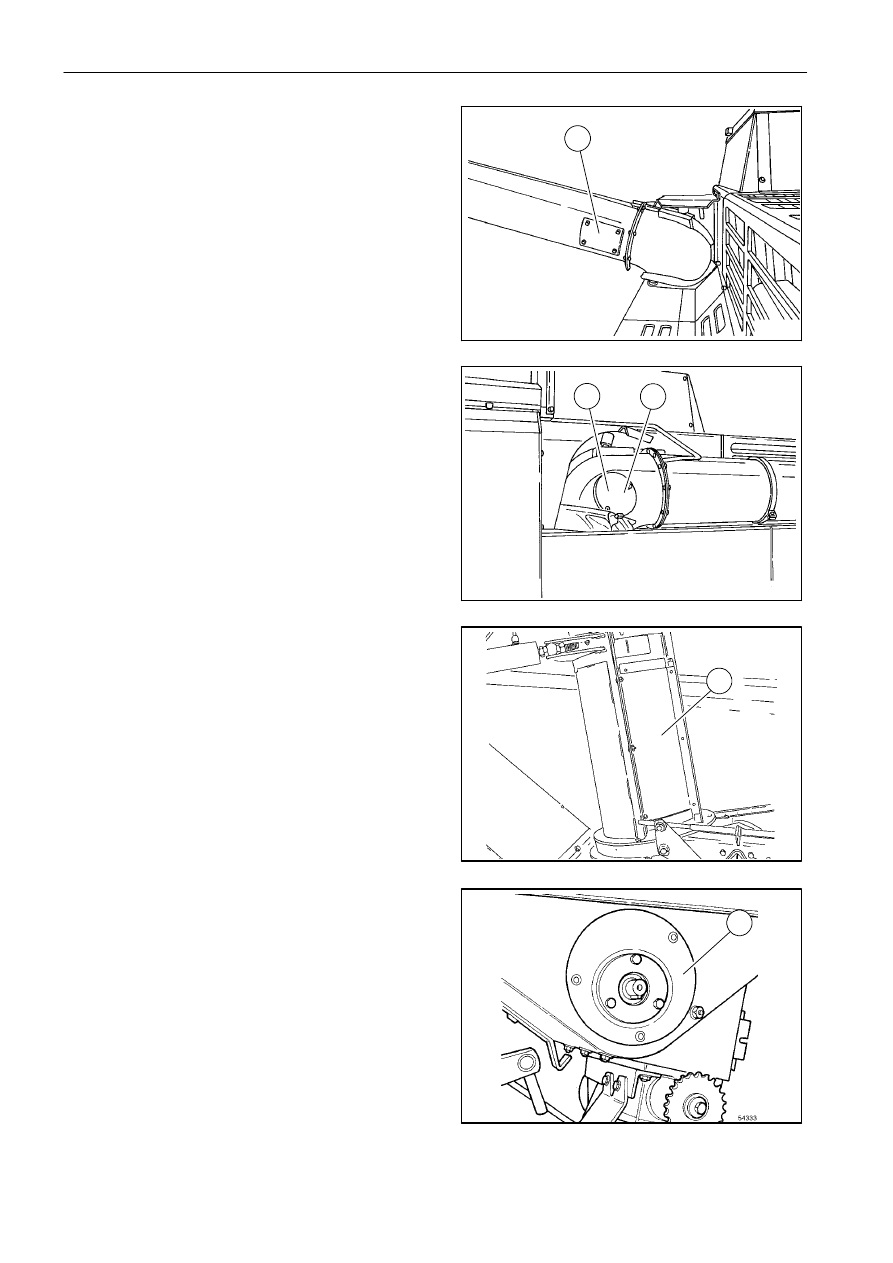

Отверстие в горизонтальной трубе

-

Отверстие

в

креплении

вертикальной

разгрузочной трубы (6).

-

Масленка в корпусе верхней пары конический
зубчатых колес (7)
Use BP Energrease LC2 M grease.

-

Отверстие очистки трубы и вертикальный
разгрузочный шнек зернового бункера (8).

-

Отверстие для демонтажа горизонтального
шнека в нижней части бункера (слева) (9).

5

6

7

8

9

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

1

ПЕРЕНАЛАДКА

НА

КУКУРУЗУ/

ЗЕРНОВЫЕ КУЛЬТУРЫ

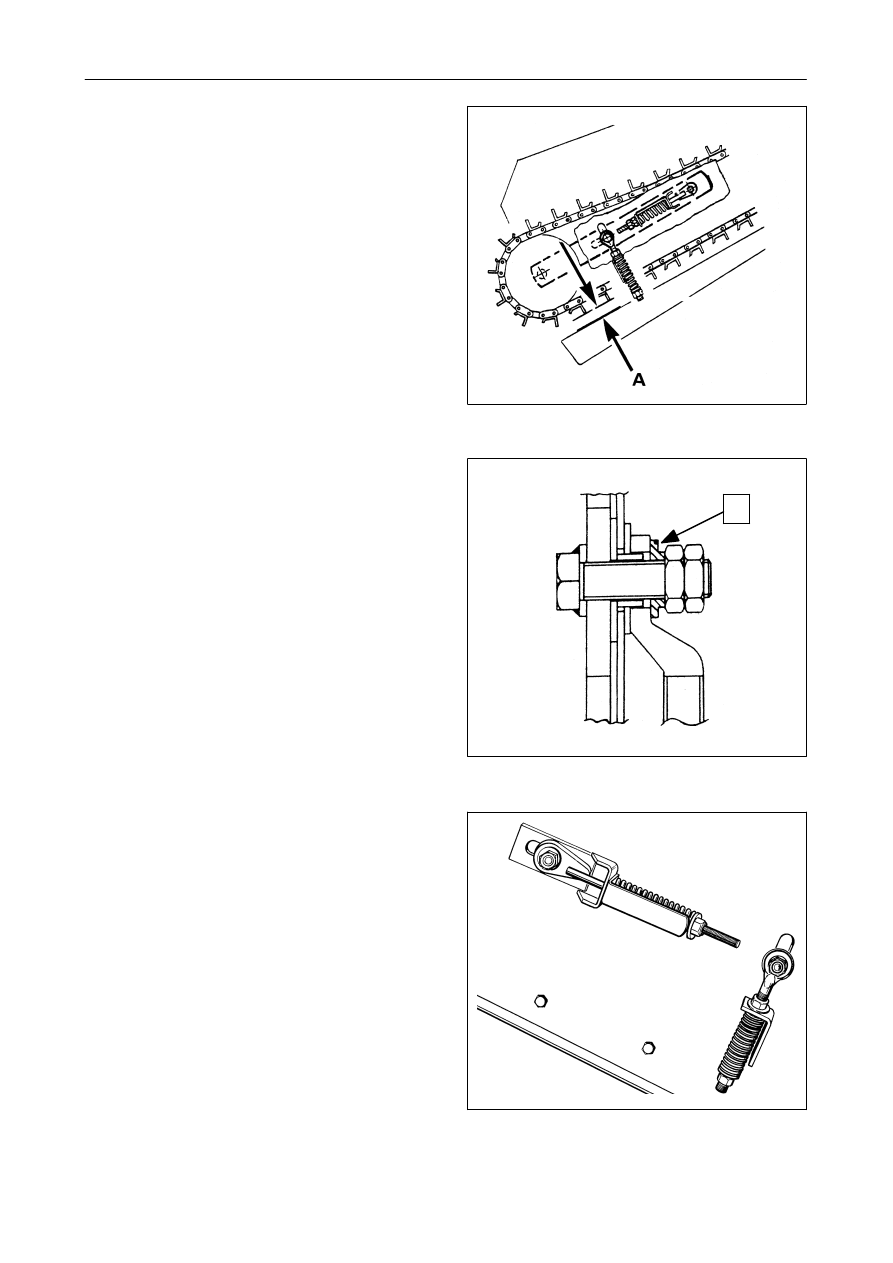

1.

Отрегулируйте

положение

переднего

ролика так, чтобы расстояние (A) между
зубьями цепи и нижней рамой составляло
70 мм.

2-3.

Заблокируйте плавающий ролик корпуса
элеватора,

вращая

шайбу

(B)

регулировочной подвески.

1

2

3

B

1

2

3

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

2

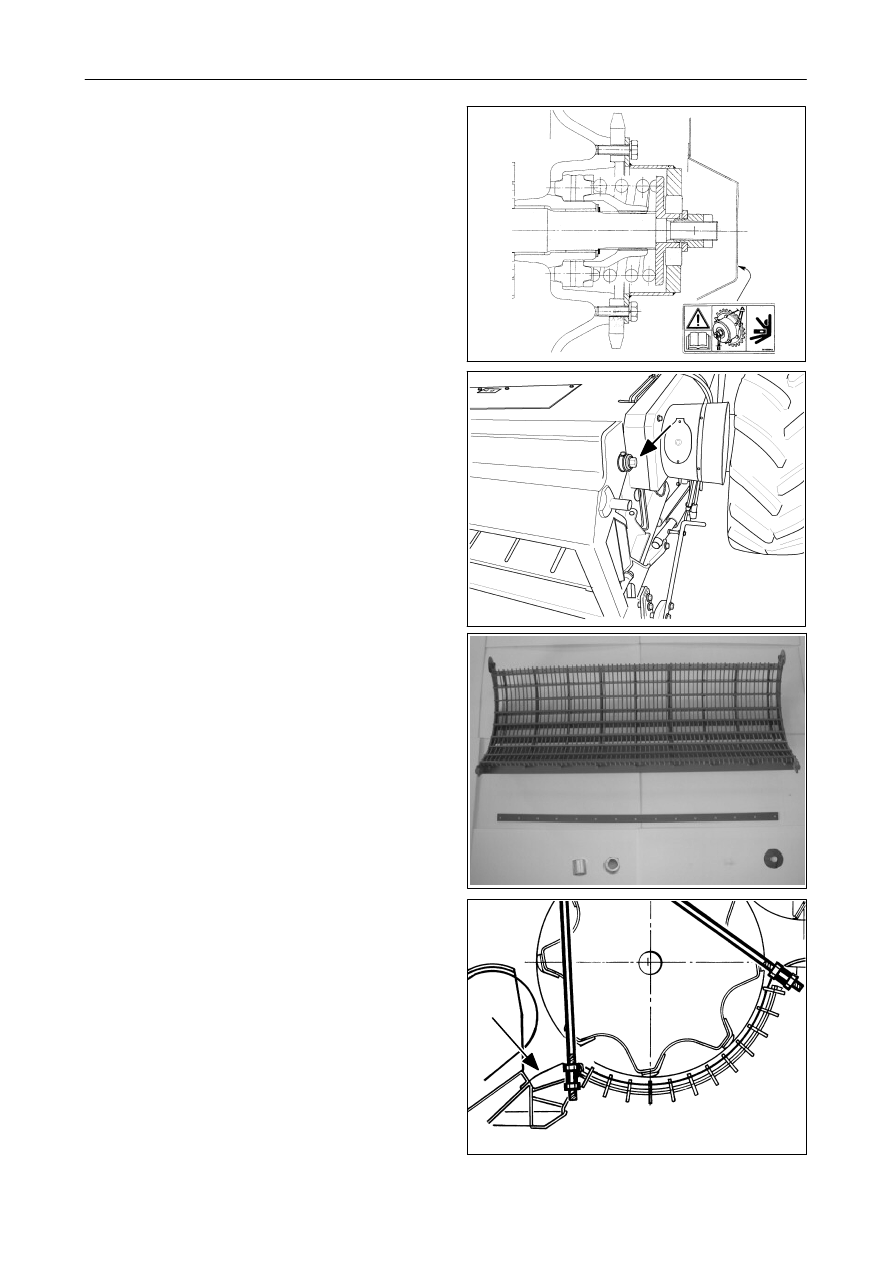

4.

Установите ребро жесткости верхней
оси.

5.

Заблокируйте

систему

бокового

перемещения (если она установлена).

6.

Замените подбарабанье для зерна на
аналогичное для кукурузы, установив
зазор битера на 30 мм спереди и 20 мм -
сзади.

- снимите фартук соломотряса.

7.

Прикрепите

закрывающую

пластину

камнеуловителя
(для обработки сои защитный щиток
камнеуловителя должен быть снят).

4

5

6

7

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

3

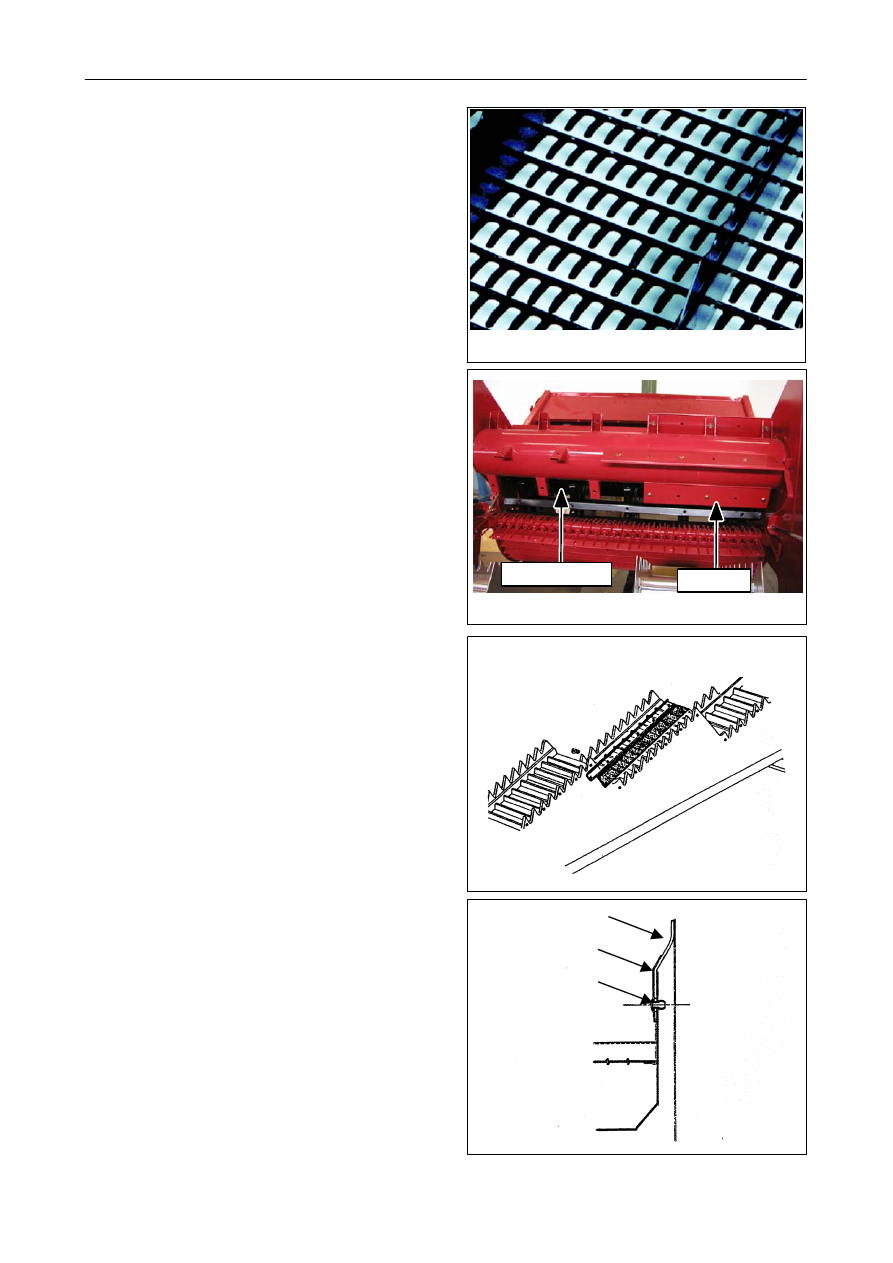

8.

Замените сито CS4 на CZ4 для работы с
кукурузой.

9.

Замените стержни заднего битера.

10-11

Установите фартук на салазки двух
внешних клавишных соломотрясов так,
чтобы

стебли

не

спутывались

со

стеблями из другого соломотряса или
необрабатываемыми стеблями.

8

9

10

КУКУРУЗА

ЗЕРНО

11
