Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 102

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

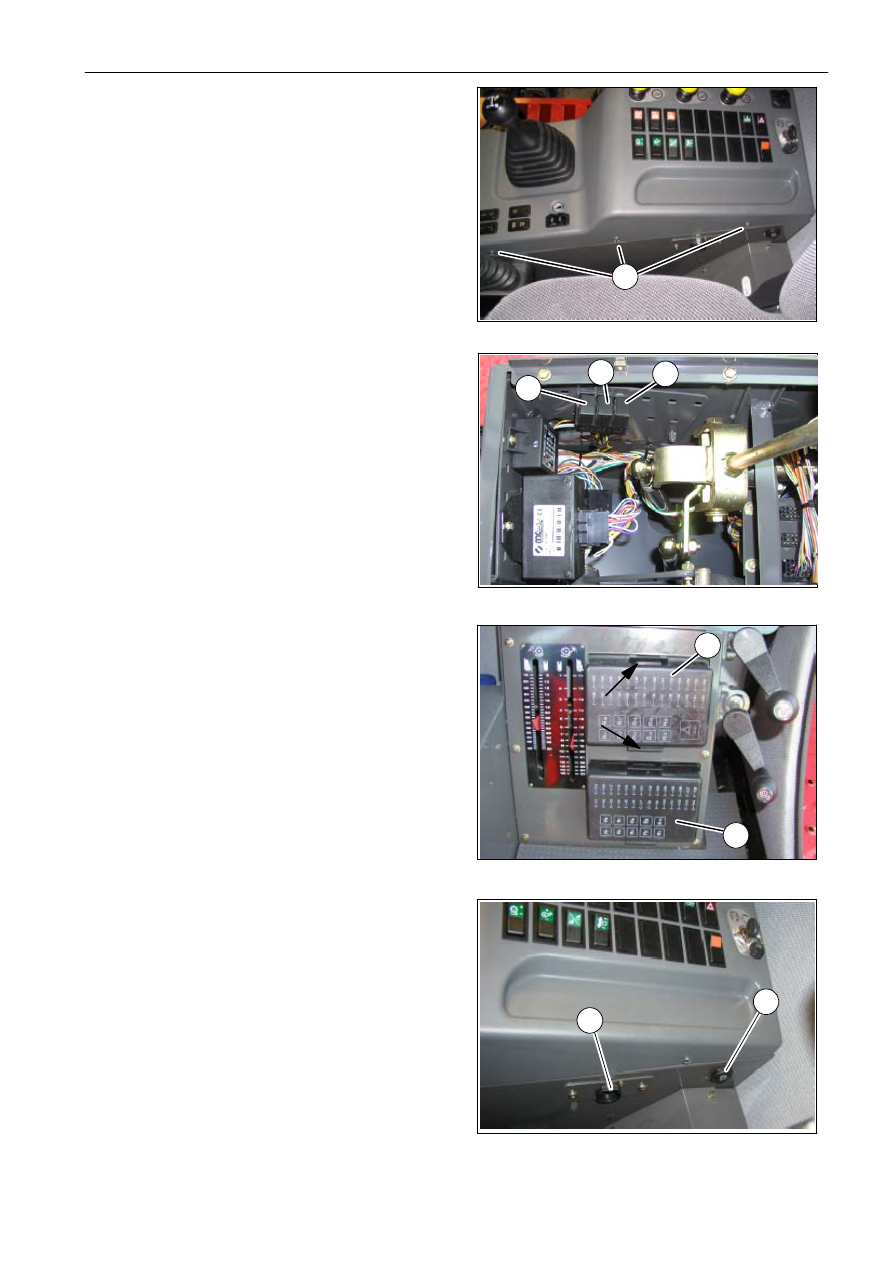

РЕЛЕ,

РАСПОЛОЖЕННЫЕ

ВНУТРИ

КАБИНЫ

Так

же

реле располагаются внутри панели

приборов.

Для выполнения работ внутри панели приборов,
необходимо отвернуть три винта (1) и еще три
винта на противоположной стороне крышки;
затем открыть крышку.

Релейный переключатель (2) R40 обеспечивает
питание для золотникового электромагнитного
клапана Y7, используемого для электрогидра-
влических функций.

Реле (3) R25 обеспечивает питание контуров
регулирования частоты вращения нескольких
главных валов, а также дефлектора включенной
системы молотилки.

Реле

(4)

R26

обеспечивает

питание

электрического

контура

частоты

вращения

соломорезки и контура включения и выключения.

Большая часть реле находится внутри коробок
(5 и 6); две коробки располагаются под сиденьем
для лиц, проходящих обучение.

Чтобы снять крышку коробок (5 и 6) нажмите два
небольших рычажка, как показано на рис. 57).

На крышках двух электрических коробок указаны
компоненты, которые находятся внутри коробок;
управляемые контуры указаны на следующей
странице.

РОЗЕТКИ ЭЛЕКТРОПИТАНИЯ - Рис. 58

На боковой стороне панели приборов рядом
с сиденьем водителя расположены два разъема.

Электрический разъем большего размера (1) 275,
используется для подключения прибора PT01
(инструмент 8093731), обычно используемого
техническими

специалистами

дилерской

компании

для

снятия

данных

эксплуатации

двигателя.

Разъем меньшего размера (2) используется для
подключения

переносных

ламп

другого

подобного оборудования.

ВАЖНОЕ ЗАМЕЧАНИЕ: максимально допустимая
мощность для

электрического оборудования

составляет 180 Вт.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

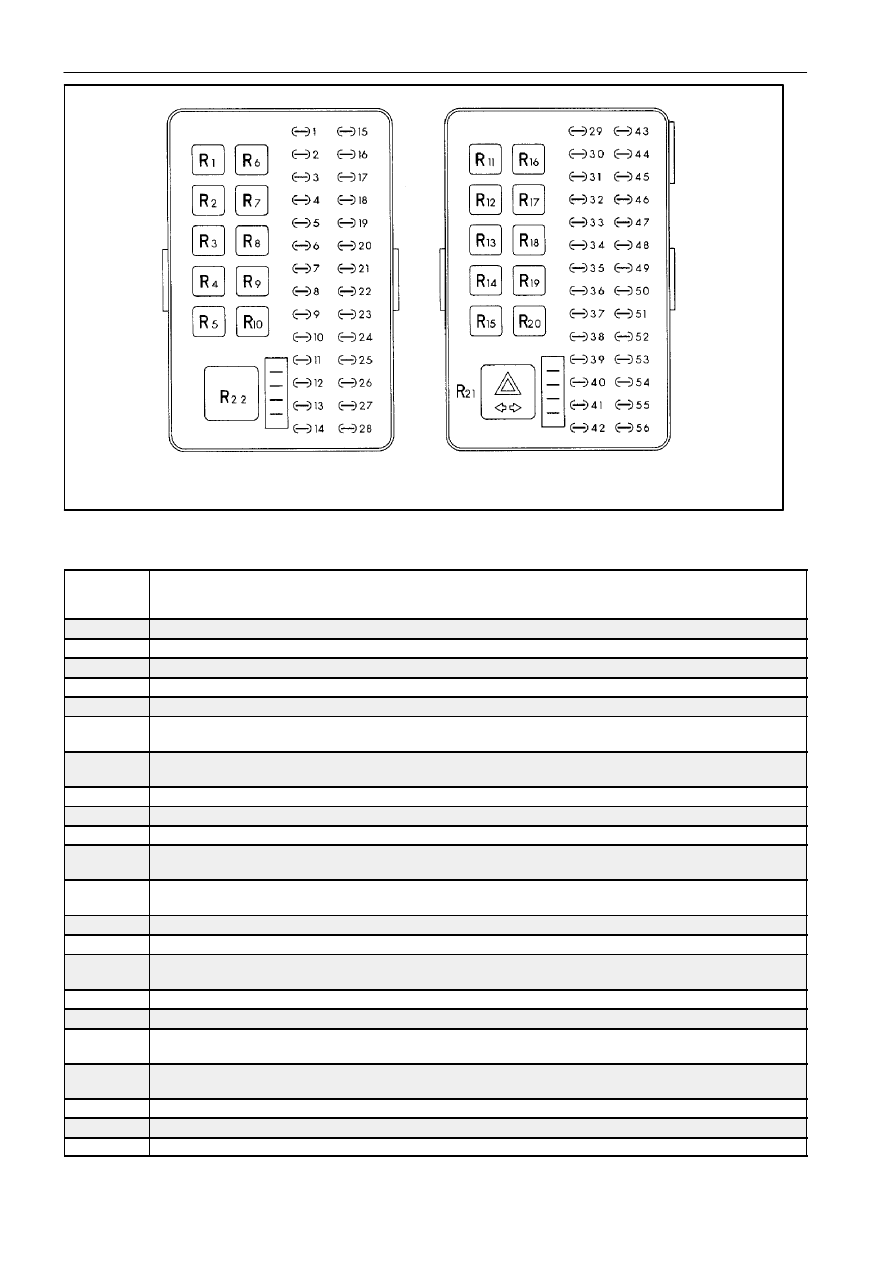

нижняя коробка

верхняя коробка

Релейные

переклю-

чатели

ОПИСАНИЕ КОНТРОЛИРУЕМЫХ ЦЕПЕЙ

Блок аварийной сигнализации для системы управления оборотами трансмиссии узла очистки.

Блок аварийной сигнализации для системы управления оборотами оборудования недомолота.

Блок аварийной сигнализации для системы управления оборотами соломорезки.

Не используется.

Релейный переключатель для включения систем управления скорости барабана, вентилятора
и мотовила (при работающем двигателе и включенном реле управления молотилкой).

Вспомогательный релейный переключатель для обеспечения функционирования предохранителей
2, 3, 4, 5 и 6.

Реле для обеспечения работы системы управления включением/отключением соломорезки.

Не используется.

Релейный переключатель для прерывания пуска двигателя при включенном
электрогидравлическом оборудовании.

Релейный

переключатель

для

включения

системы

опускания

жатки

при

помощи

блока

электрического управления ”Terra-Control”, только при работающем двигателе.

Релейный переключатель для обеспечения работы двигателя.

Реле управления стоп-сигналами.

Вспомогательный релейный переключатель для обеспечения функционирования предохранителей
40, 41 и 42.

Не используется.

Релейный переключатель для системы управления вращающимся маячком системы заполнения
зернового бункера.

Вспомогательный релейный переключатель для обеспечения функционирования предохранителей
52, 53, 54 и 55.

Релейный переключатель для системы управления звуковым рожком.

Мигающие фонари.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

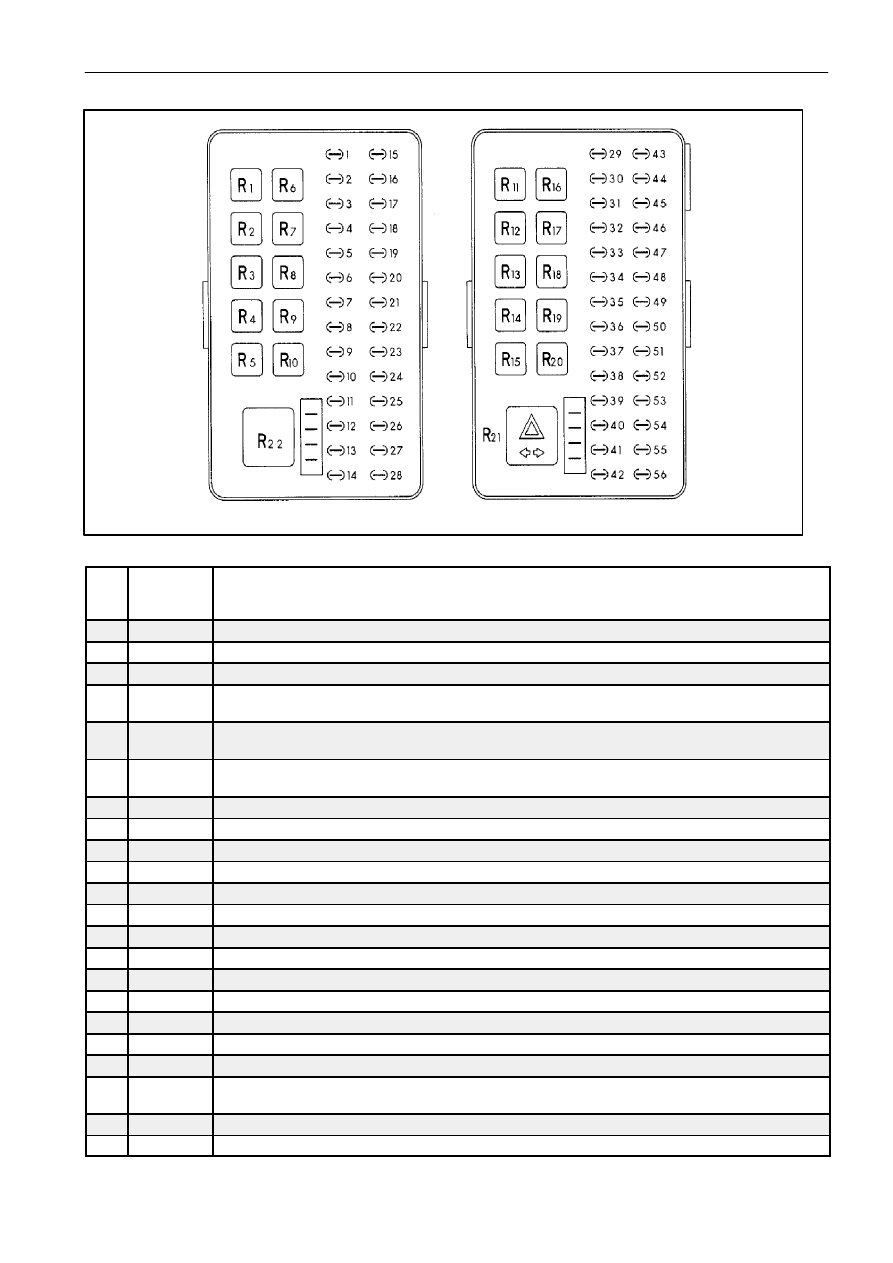

ПРЕДОХРАНИТЕЛИ И ДИОДЫ

нижняя коробка

верхняя коробка

Предохра-

нитель

или диод

ОПИСАНИЕ/ПРИМЕНЕНИЕ

25 A

Общие функциональные свойства предохранителей 2, 3, 4, 5 и 6.

15 A

Контур включения и выключения соломорезки и управляющий выключения молотилки.

10 A

Контур включения и выключения системы разгрузки зернового бункера и включения молотилки.

20 A

Вариатор барабана, вариатор вентилятора, вариатор мотовила и световой индикатор
давления жатки на почву.

10 A

Управление положением разгрузочной трубы, включение/выключение заднего привода
(если установлен) и жатки.

20 A

Электрический вариатор мотовила / реле управления режущих ножей для кукурузы
и разбрасыватель соломенной сечки соломорезки (если он установлен).

25 A

Не используется.

Диод1A

Сигнал недостаточной величины зарядки от генератора на R13.

Диод1A

Не используется.

15 A

Одновременное мигание.

7,5 A

Не используется.

7,5 A

Не используется.

20 A

Электропитание устройства подогрева топливных фильтров.

Диод1A

Прерывание пуска двигателя при включенном переключателе на включение разгрузки бункера.

Диод1A

Прерывание пуска двигателя при включенном переключателе на включение устройства подачи
скошенной массы.

Диод1A

Прерывание пуска двигателя при включенном переключателе на включение молотилки.

Не используется.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

Предохра-

нитель

или диод

ОПИСАНИЕ/ПРИМЕНЕНИЕ

Не используется.

Диод1A

Не используется.

Диод1A

Звуковой аварийный сигнал и общий световой индикатор высокой температуры масла
гидравлического контура.

Диод1A

Звуковой аварийный сигнал и общий световой индикатор низкого давления масла
гидравлического контура.

Диод1A

Звуковой

аварийный

сигнал закупоривания

клавишного

соломотряса

застревания

разбрасывателя соломенной сечки в верхнем положении.

Диод1A

Звуковой аварийный сигнал включения стояночного тормоза.

25 A

Общие функции предохранителей 30, 31, 32, 33, 34, 35, 36, 37 и 38.

15 A

Работа R13-R6-R12, электропитание устройства B-C-I; электропитания электромагнитного
клапана для вспомогательного цилиндра подъема жатки (дополнительное оборудование).

10 A

Коробка релейных переключателей для поперечной ориентации жатки и для электропитания
системы GSAX.

15 A

Холодильник (дополнительное оборудование).

3 A

Монитор характеристик.

7,5 A

Блок электрического управления «Terra-Control».

10 A

Питание световых индикаторов для обмотки реле проблескового маячка (при включенной
подаче зернового бункера), звукового сигнала (при засорении соломотрясов или включенном
стояночном тормозе), бортового компьютера системы Agritronicplus и звукового сигнала на
панели приборов.

3 A

Блок аварийной сигнализации, кнопки на переднем кнопочном рычаге для системы
вертикального позиционирования жатки, вертикальное позиционирование мотовила, вариатор
оборотов мотовила, позиционирование разгрузочной трубы, боковая ориентация жатки
и продольное позиционирование мотовила.

3 A

Электропитание датчиков оборотов битера, оборотов вентилятора, счетчика пройденного
пути, оборотов соломорезки и оборотов сепаратора.

7,5 A

Обмотки вспомогательного реле и реле стоп-сигналов; включение вентилятора кабины,
освещение

кнопок

кабине

электропитание

электронного

блока

управления

двигателем (работа от кнопок).

25 A

Общие функции предохранителей 40, 41 и 42.

15 A

Маячки заполнения зернового бункера.

7,5 A

Указатели поворотов комбайна и прицепа.

7,5 A

Звуковой сигнал.

25 A

Общие функции предохранителей 44, 45, 46, 47, 48, 49 и 50.

7,5 A

Передний правый и задний левый габаритные фонари, световой индикатор положения,
освещение приборов.

7,5 A

Левый передний габаритный фонарь и задний правый габаритный фонарь.

7,5 A

Правый ближний свет.

7,5 A

Левый ближний свет.

7,5 A

Дальний свет правых фар и световой индикатор дальнего света.

7,5 A

Левый дальний свет.

10 A

Стоп сигналы.

25 A

Общие функции предохранителей 52, 53, 54 и 55.

10 A

Передняя левая боковая вспомогательная розетка электропитания.

10 A

Фонарь заднего хода и звуковой сигнал заднего хода.

15 A

Внутреннее освещение зернового бункера.

15 A

Передняя правая вспомогательная розетка электропитания, задние вспомогательные розетки
и вспомогательная розетка кабины.

3 A

Обмотка релейного переключателя пуска двигателя.

Предохранители, включенные в поставку.
