Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 101

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

21

327 208 092 - 01 - 2007

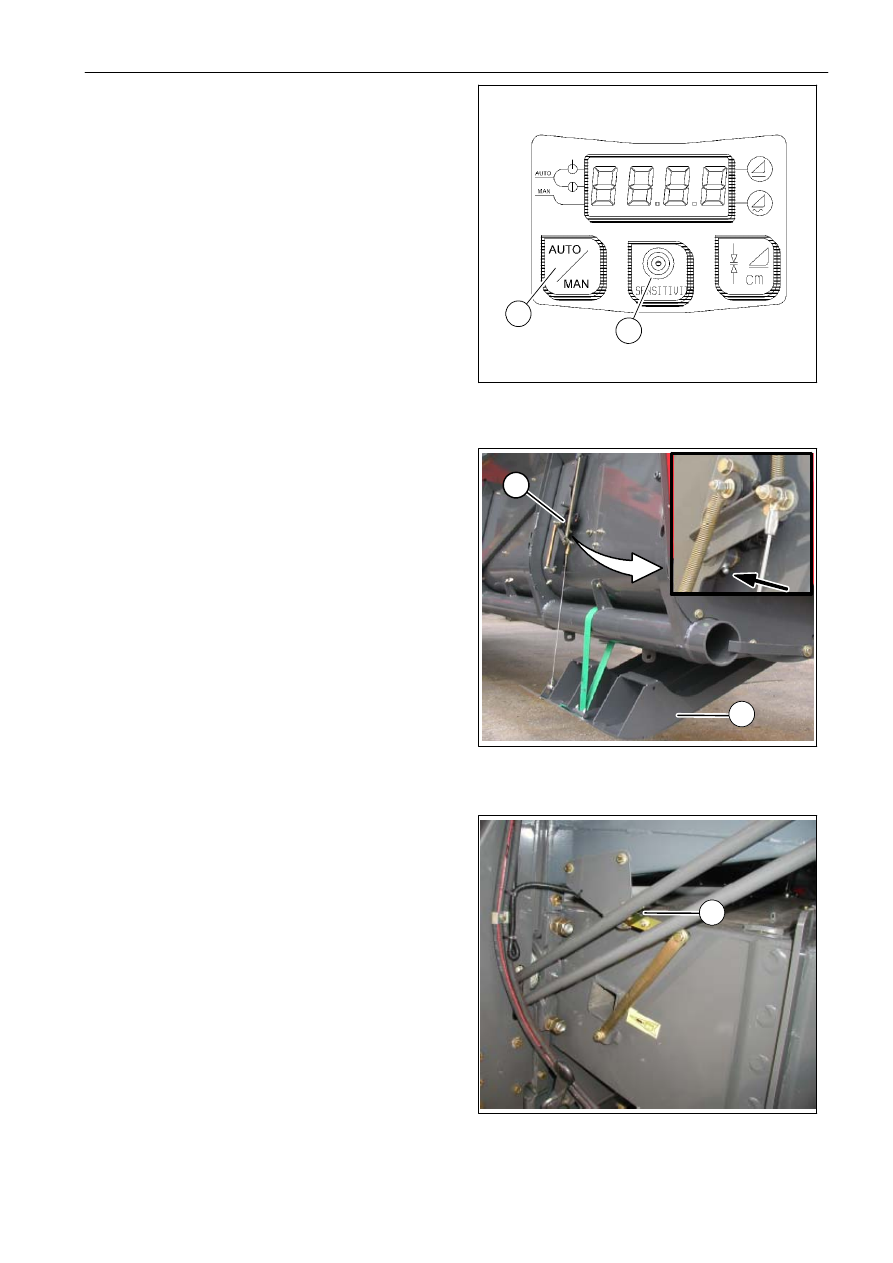

ЧУВСТВИТЕЛЬНОСТЬ СИСТЕМЫ
TERRA-CONTROL

Чувствительность

управления

можно

настраивать АВТОМАТИЧЕСКИ.
Чувствительность

определяется

диапазоном

нечувствительности системы и может принимать
значения от 1 до 5.

ПРИМЕЧАНИЕ: значения от 1 до 5 соответствуют
единице измерения в сантиметрах. Если выбран
автоматический

контроль

высоты,

значения

удваиваются.

Контроль чувствительности
Для проверки текущего значения чувствительности
нажать и удерживать некоторое время клавишу (9)
”ЧУВСТВИТЕЛЬНОСТЬ” (SENSITIVITY). В течение
одной секунды появляется индикация заданного
значения, затем система возвращается в режим
работы, выбранный ранее клавишей AUTO/MAN.

Калибровка чувствительности
Удерживать

нажатой

клавишу

(9)

”ЧУВСТВИТЕЛЬНОСТЬ” (SENSITIVITY), пока не
начнется прокрутка значений от 1 до 5. Когда
появится индикация нужного значения, отпустить
клавишу

(9):

теперь

заданным

значением

является последнее считанное значение.
После этого система возвращается в РУЧНОЙ
режим.

Нажать клавишу AUTO-MAN (2) для переключения
на АВТОМАТИЧЕСКИЙ режим работы.

Предлагаемые значения чувствительности

Запрограммированная высота

(в см)

Чувстви-

тельность

5 - 7

2

8 - 12

3

13 - 18

4

ПРИМЕЧАНИЕ:

более

высокие

значения

–

меньше вмешательств в работу регулирующего
клапана и лучше стабильность жатки.
Более низкие значения повышение точности
скашивания.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

для

обеспечения

правильного

функционирования

системы

TERRA-CONTROL ежедневно проверять:
a. чистоту зоны вокруг реостатов A и B.
b. Эффективность

и

чистоту

подвижных

салазок жатки Е.

c. правильность

вращения

соединения

потенциометра

A;

при

необходимости,

заправьте

смазкой

LAVERDA

GREASE

масленку,

отмеченную

черной

стрелкой.

Повторить эту операцию на противоположной
стороне.

43

44

45

2

9

A

E

B

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

22

327 208 092 - 01 - 2007

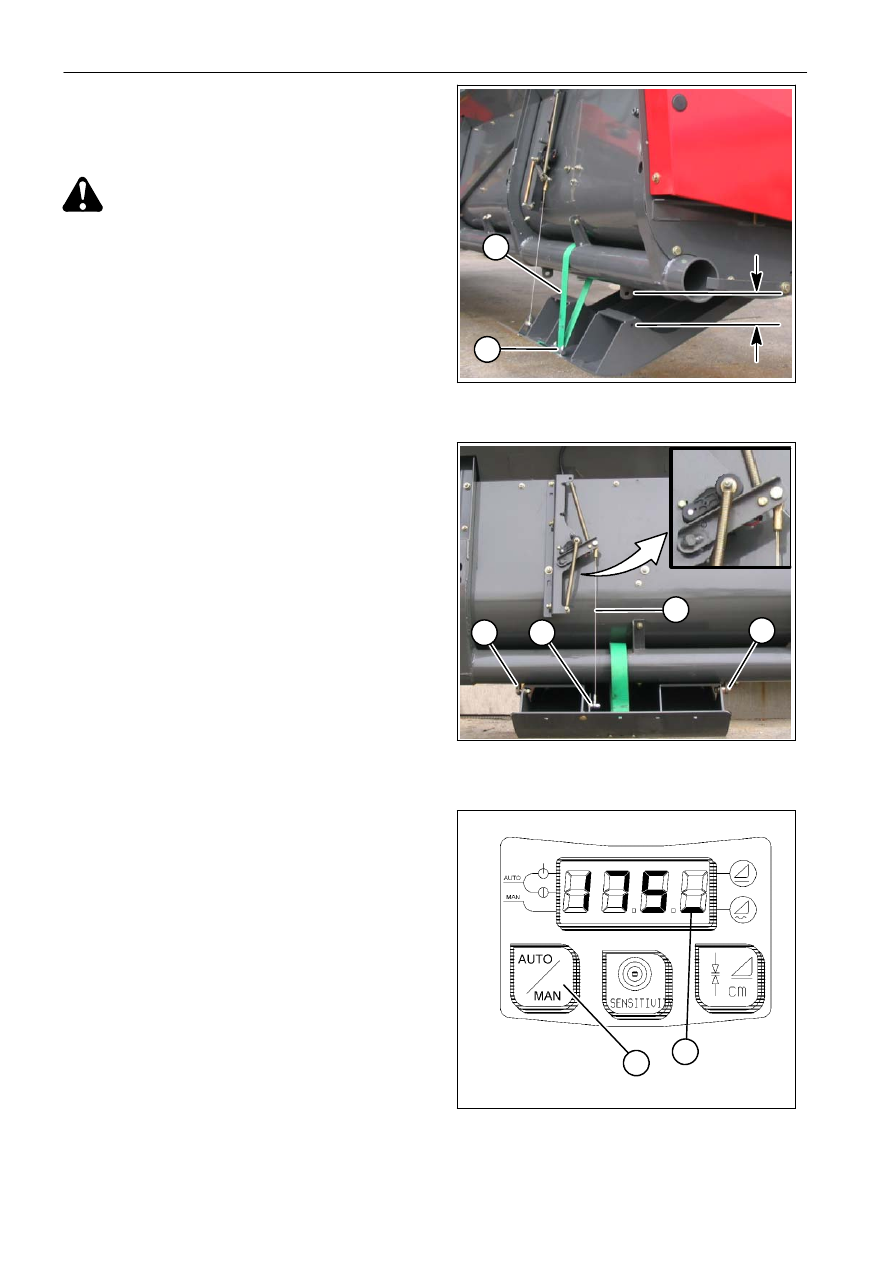

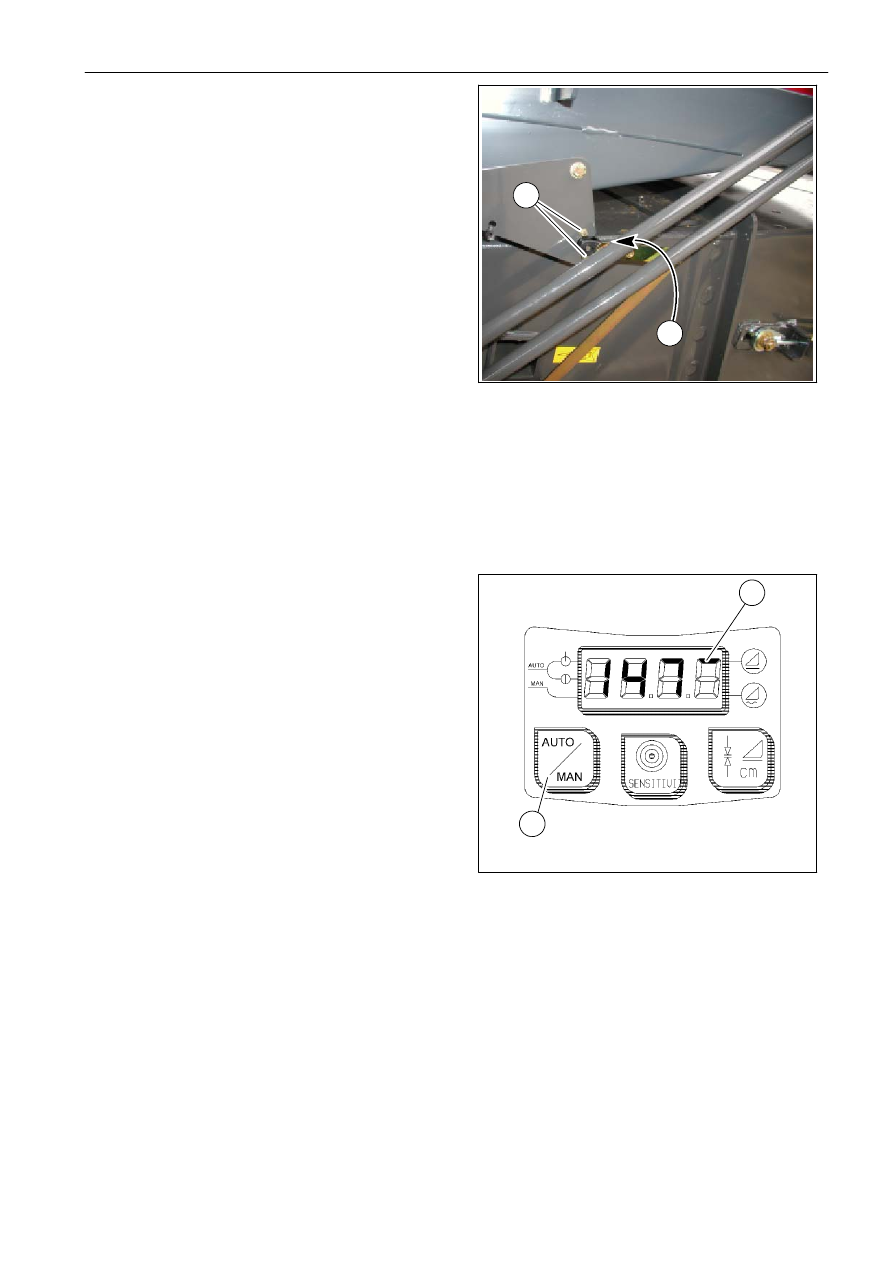

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

ПОЛОЖЕНИЯ

ЖАТКИ
Рис. 46

÷48

ОПАСНО:

опасность

сдавливания,

пореза или ударов. Ни в коем случае не
забирайтесь под жатку до тех пор, пока на

подъемные гидроцилиндры не будут установлены
предохранительные замки; предохранительные
замки

следует

устанавливать

также

при

транспортировке жатки по дорогам.

Регулировка

салазок

и

соответствующих

датчиков угла положения имеет очень большое
значение, поскольку от этого зависит работа:

-

Система TERRA CONTROL (вертикальное
положение жатки);

-

Система

GSAX

(поперечное

положение

жатки);

-

Счетчик гектаров.

Это выполняется следующим образом:
a. Установите жатку на комбайн и подсоедините

электрический кабель к гнезду;

b. Поднимите жатку и вставьте безопасную

прокладку в гидроподъемник;

c. Медленно опустите жатку так, чтобы она

плотно села в гидроподъемник;

d. Установите салазки таким образом, чтобы

расстояние A (между центрами отверстий)
составляло 115 мм

±1;

e. Зафиксируйте положение салазок. Для этого

необходимо

зафиксировать

ремень

(1)

с помощью фиксатора (2);

f.

Повторите операцию на противоположной
стороне;

g. Поднимите одну из двух салазок и закрепите

ее с помощью болтов (3);

h. Нажмите

кнопку

переключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(4)

на

электронной коробке системы Terra Control и
отпустите ее только после того, как ключ
зажигания

будет

установлен

в

первое

положение.

i.

Нажмите

кнопку

выключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ (4) еще раз; на
дисплее

отобразится

сегмент

(8)

и

его

значение 175;

j.

Если

на

дисплее

отобразится

другое

значение,

с

помощью

фиксатора

(6)

отрегулируйте

кабель

(5)

так,

чтобы

отобразилось значение 175;

k. Повторите операцию на противоположной

стороне;

ПРИМЕЧАНИЕ: При выполнении операций по
регулировке

датчика

угла

положения

одни

салазки

должны

быть

открыты,

а

другие,

расположенные на противоположной стороне,
закрыты.
l.

Поверните ключ зажигания в положение 0.

46

47

48

1

A

2

4

8

6

5

3

3

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

23

327 208 092 - 01 - 2007

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

КОРПУСА

ЭЛЕВАТОРА
Рисунки 49 и 50

Регулировка

датчика

угла

положения

(1)

выполняется следующим образом:

a. поднять жатку на 40 см над уровнем земли

(на плоской поверхности);

b. нажать кнопку АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(2)

блока

электрического

управления

Terra-Control и отпустить ее только после
перемещения кнопки в первое положение;

c. на дисплее отобразится сегмент

(3)

со

значением 147;

d. при отображении на дисплее другого значения

ослабить два винта (4) и поворачивать датчик
угла положения (1) таким образом, чтобы
получить значение 147;

e. затянуть два винта (4).

49

50

3

2

1

4

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

24

327 208 092 - 01 - 2007

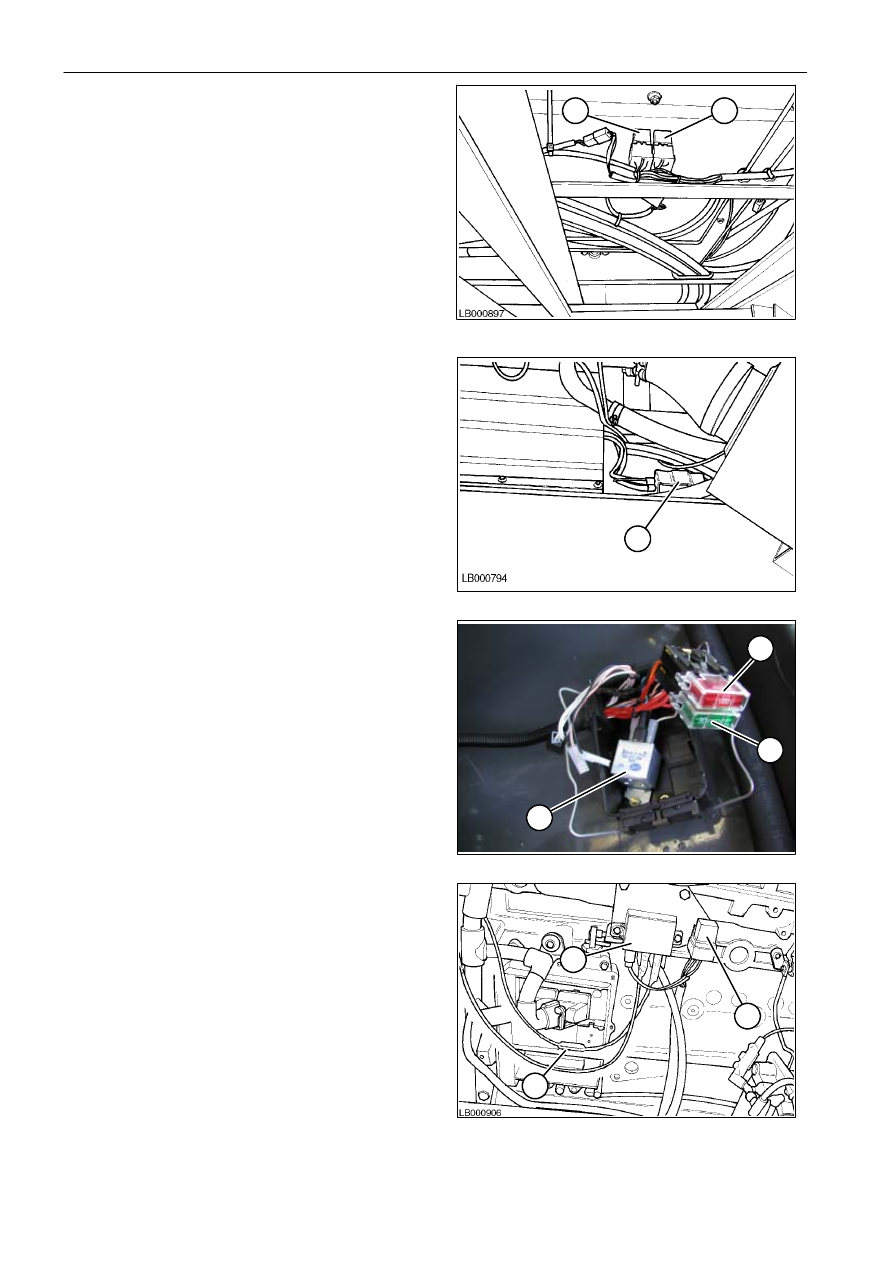

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

РЕЛЕ ВНЕ КАБИНЫ

ВАЖНОЕ

ЗАМЕЧАНИЕ:

при

замене

предо-

хранителя или реле убедитесь, что параметры,
указанные

на

устанавливаемой

детали,

совпадают с параметрами удаляемой детали

Под платформой привода расположены два реле
(1) R23 и (2) R24, управляющие электрическим
вариатором частоты вращения мотовила жатки.

Эти два реле также управляют положением
лезвий жатки для кукурузы.

В

коробке

(2)

подвозд

ушным

фильтром

расположены два предохранителя (4) F62 и (5) F81
и реле (6) R105; все данные компоненты являются
деталями цепи запуска двигателя.

В

передней

части

двигателя

(со

стороны

зернового бункера) находятся два реле (7) R30 и
(8)

R31,

управляющие

предварительным

подогревом двигателя и топливных фильтров.

Предохранитель на 100 A

(9) F61 защищает

устройство предварительного подогрева.

51

52

53

3

54

5

4

6

2

1

7

8

9
